LCD 1602 16x2 Karakter HD44780 Layar Kuning Hijau Backlight Paralel 16 Pin Display Arduino Tanpa I2C
Di marketplace mulai Rp20.000 · lebih hemat Rp2.000
- Tanpa minimum belanja
- Dapat 18 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

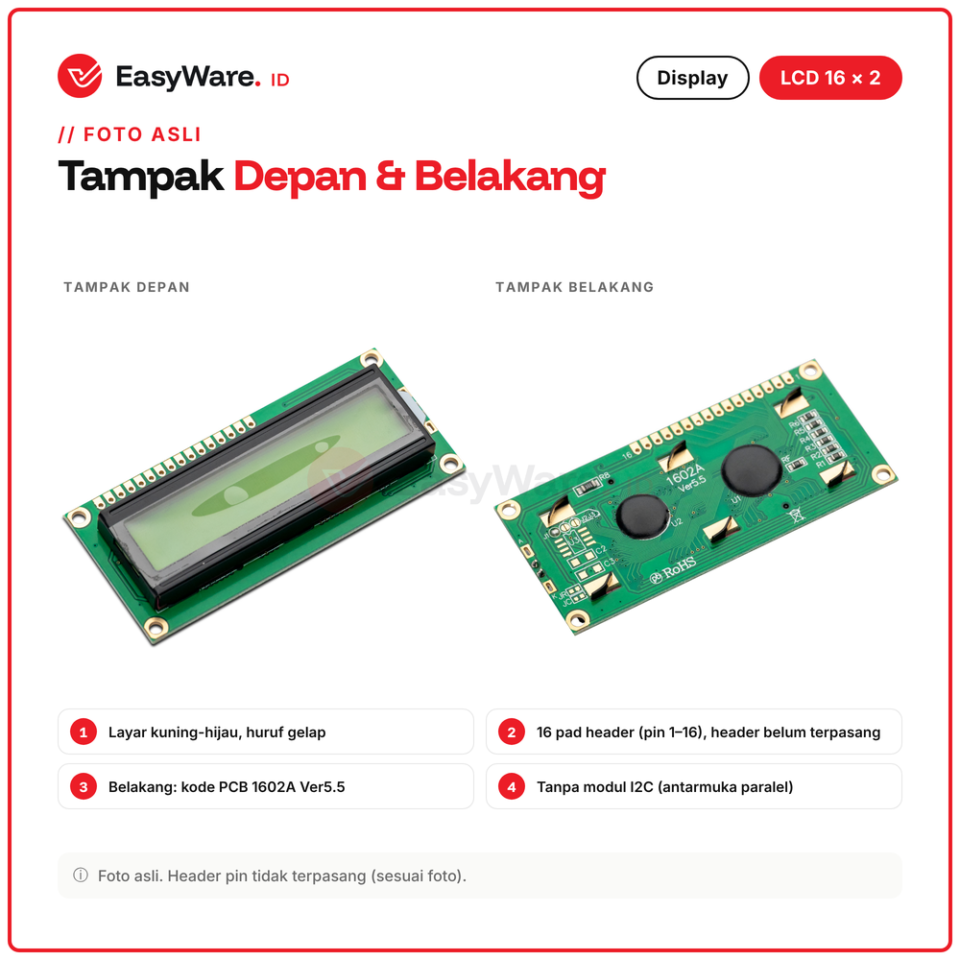

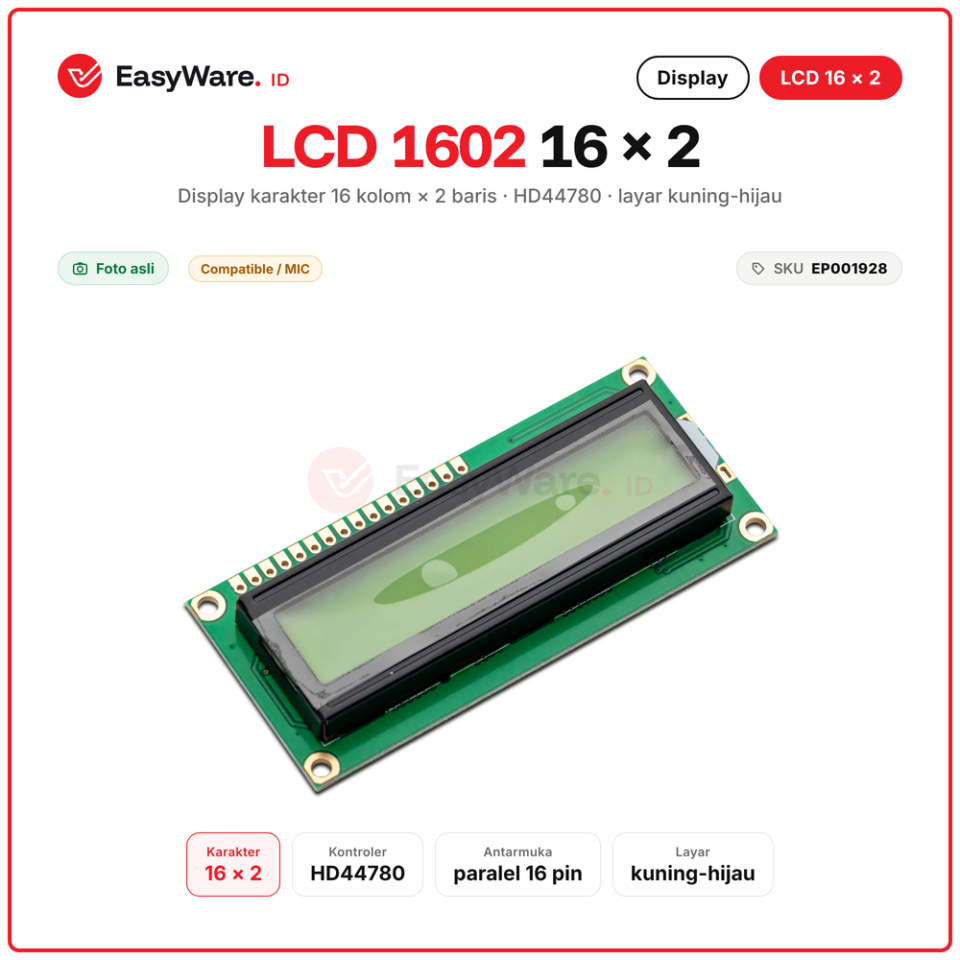

LCD karakter 1602 yang menampilkan 16 kolom x 2 baris huruf dan angka, dengan kontroler HD44780 atau kompatibel. Layar kuning-hijau dengan huruf gelap dan lampu latar LED, mudah dibaca di dalam ruangan maupun di bawah cahaya terang. Antarmuka paralel 16 pin tanpa modul I2C, bisa dipakai mode 4-bit dengan library LiquidCrystal bawaan Arduino IDE. Ukuran PCB 80 x 36 mm.
LCD ini ibarat papan pengumuman 32 kotak huruf: Arduino mengirim kode huruf lewat jalur data D4 sampai D7, pin RS memberi tahu apakah yang dikirim perintah atau huruf, dan pin E seperti tombol kirim.

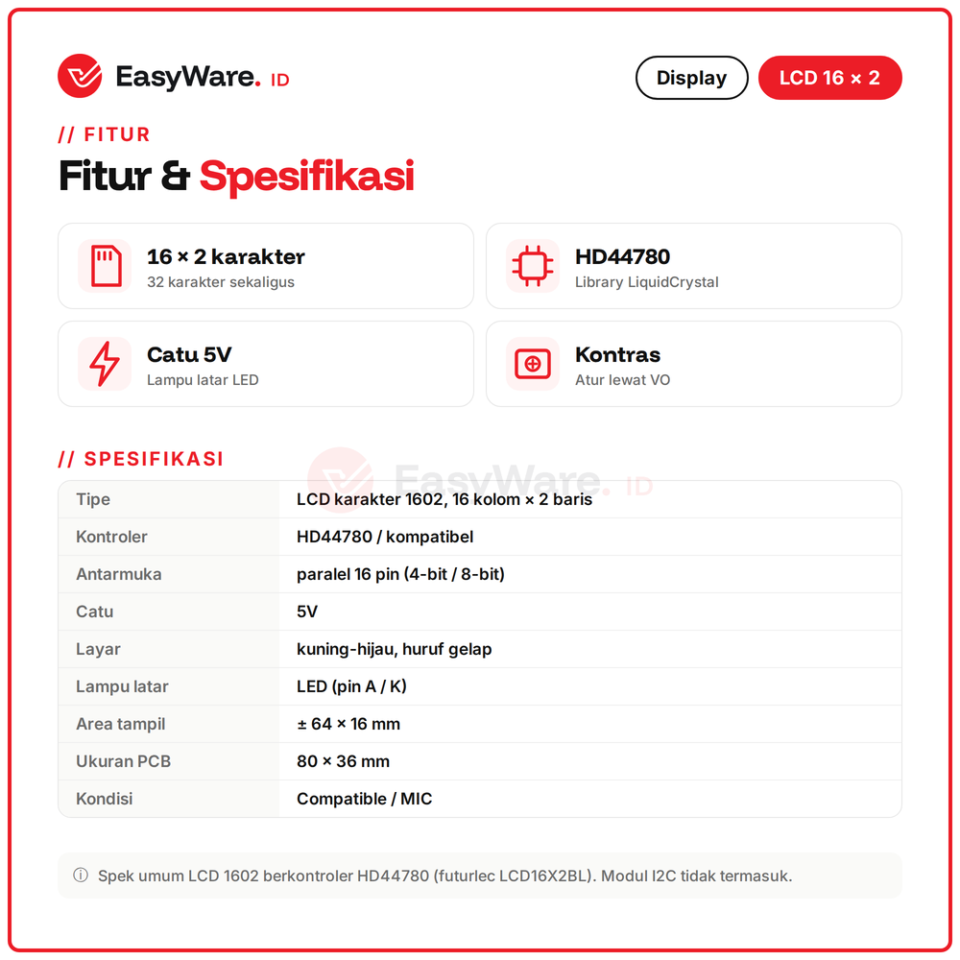

Spesifikasi
| Tipe | LCD karakter 1602, 16 kolom x 2 baris |
|---|---|
| Kontroler | HD44780 atau kompatibel |
| Antarmuka | paralel 16 pin, mode 4-bit atau 8-bit |
| Catu | 5V |
| Layar | kuning-hijau, huruf gelap |
| Lampu latar | LED, pin A (+) dan K (-) |
| Kontras | diatur lewat pin VO dengan potensio 10K |
| Area tampil | sekitar 64,5 x 16 mm |

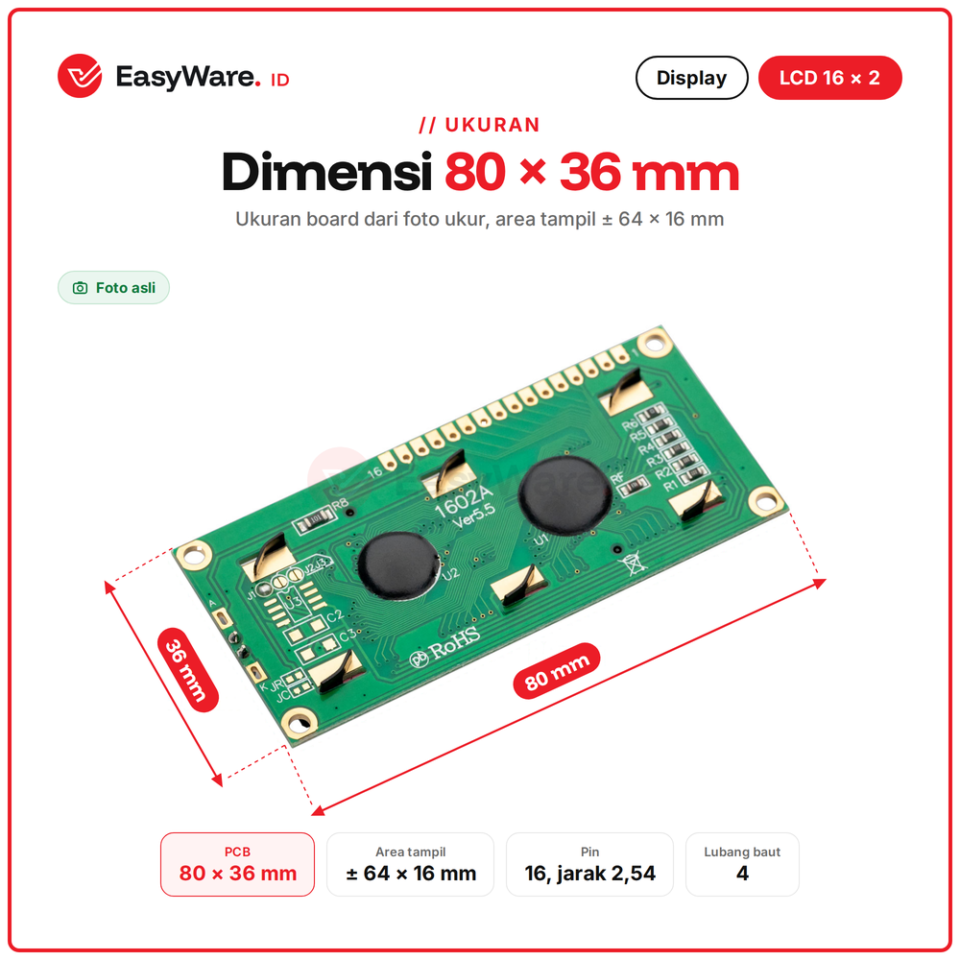

| Ukuran PCB | 80 x 36 mm, 4 lubang baut |
| Kode PCB | 1602A Ver5.5 |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001928 |

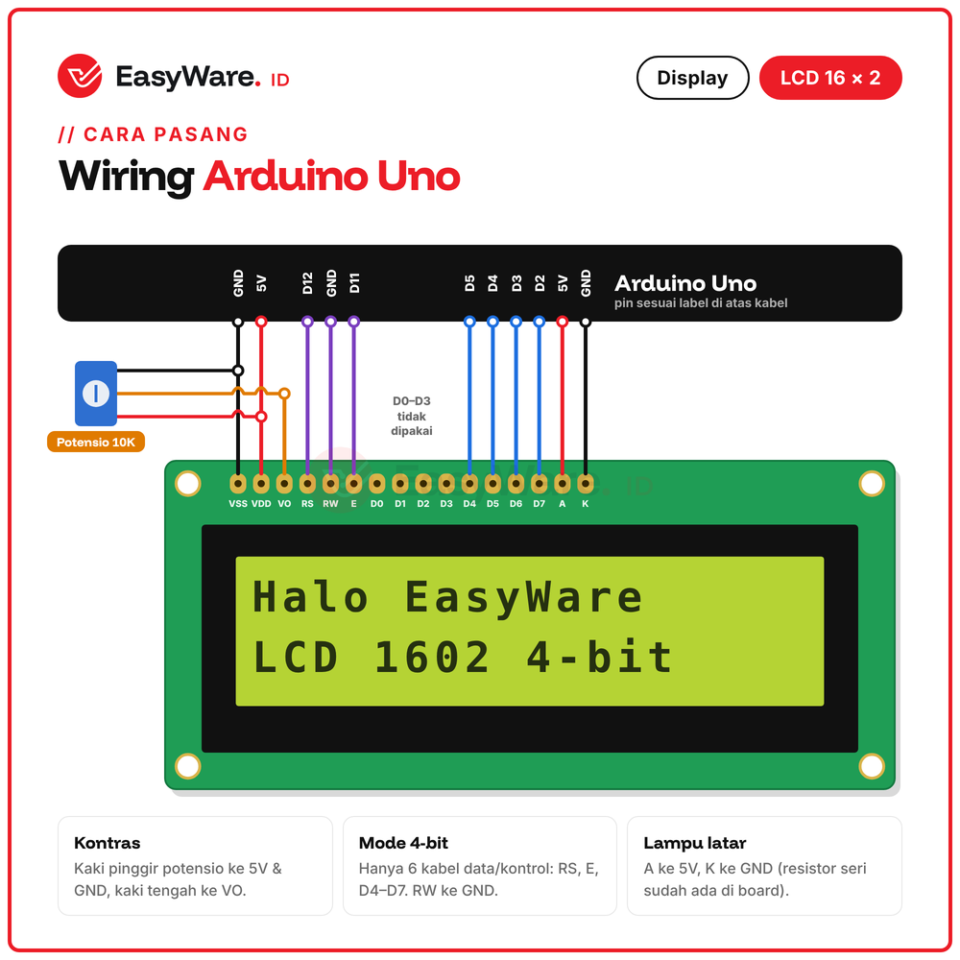

Wiring

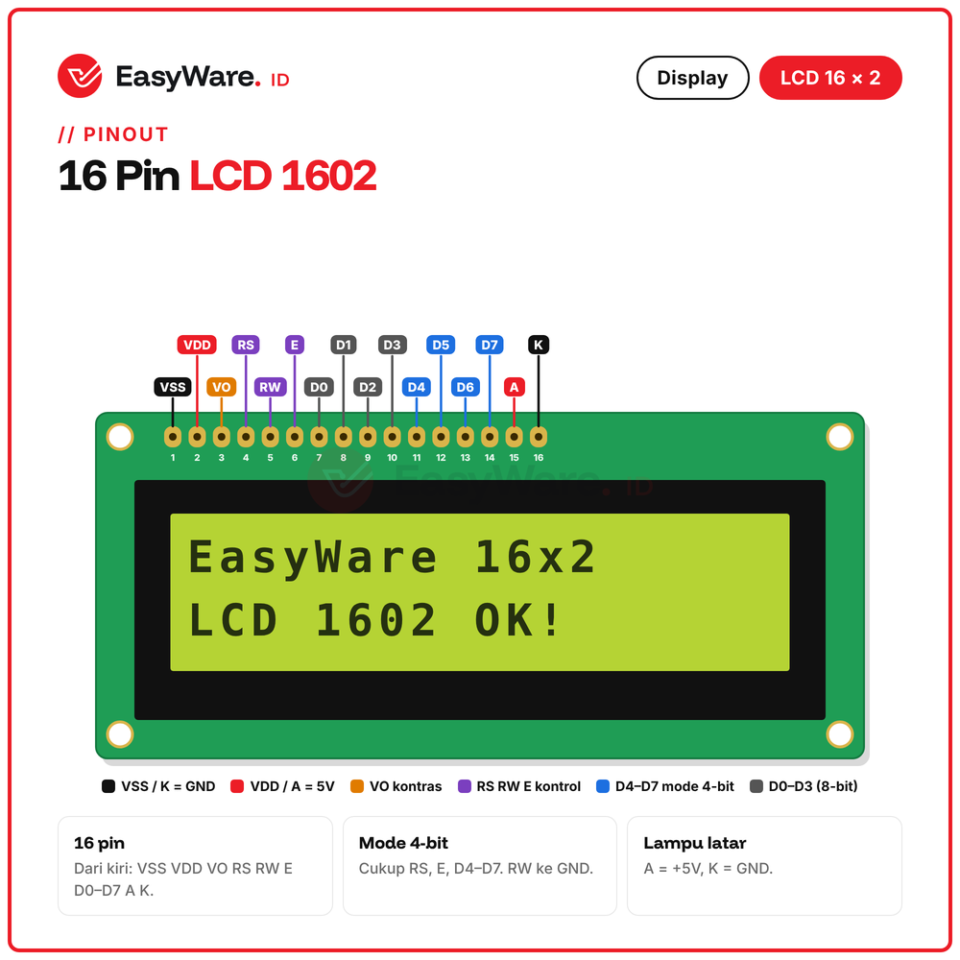

| Pin modul | Sambung ke |
|---|---|
| VSS, RW, K | GND |
| VDD, A | 5V |
| VO | kaki tengah potensio 10K |
| RS | D12 |
| E | D11 |
| D4, D5, D6, D7 | D5, D4, D3, D2 |

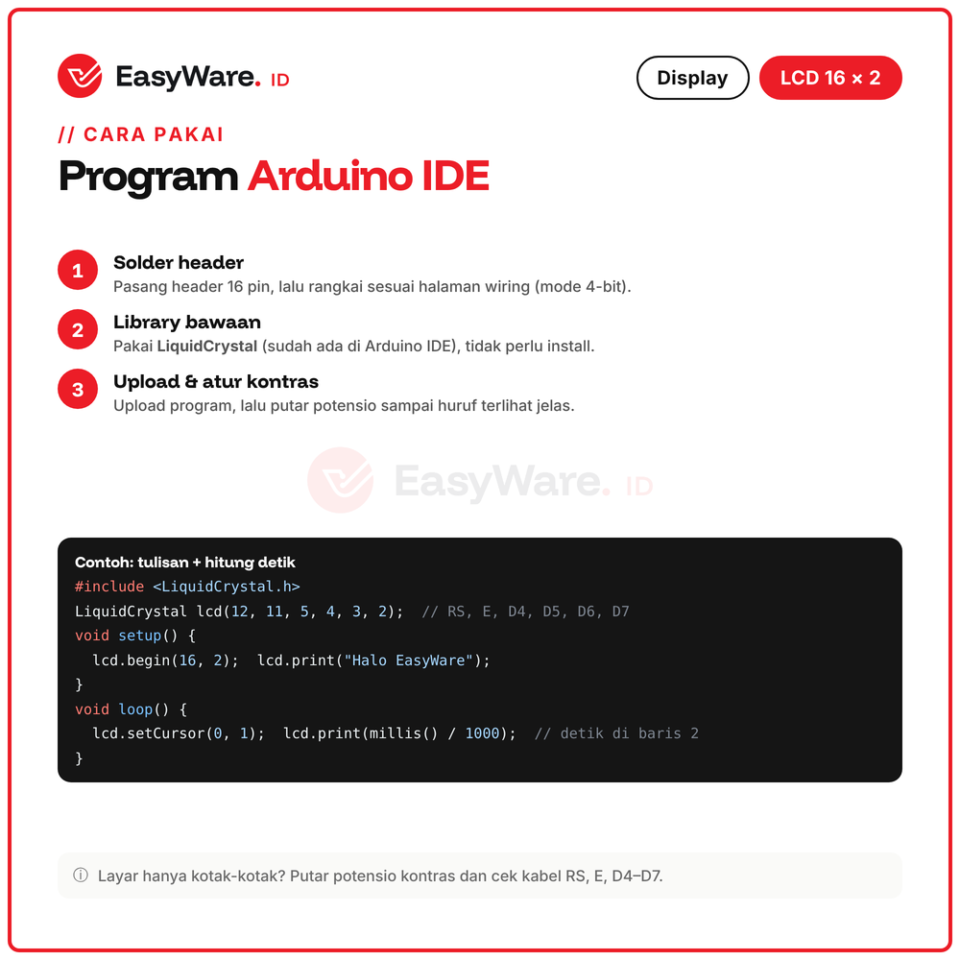

Cara Pakai
- Solder header 16 pin ke LCD
- Rangkai mode 4-bit sesuai tabel wiring, potensio 10K untuk kontras
- Pakai library LiquidCrystal bawaan Arduino IDE: LiquidCrystal lcd(12, 11, 5, 4, 3, 2)
- Panggil lcd.begin(16, 2) lalu lcd.print untuk menulis
- Putar potensio sampai huruf terlihat jelas
Perbandingan
| Pilihan | Keterangan |
|---|---|
| LCD 1602 paralel ini | 16 x 2, 6 pin data/kontrol, tanpa modul tambahan |
| LCD 1602 + modul I2C | cukup 4 kabel, modul I2C dijual terpisah |
| LCD 2004 | 20 x 4 karakter, lebih banyak informasi |
Aplikasi
✅ Tampilan data sensor suhu, kelembapan, atau tegangan
✅ Menu alat sederhana dengan tombol atau rotary encoder
✅ Jam dan timer bersama modul RTC
✅ Belajar dan praktikum Arduino
FAQ
Apakah sudah ada modul I2C?
Belum, ini versi paralel 16 pin. Modul I2C PCF8574 bisa ditambahkan terpisah.
Library apa yang dipakai?
LiquidCrystal bawaan Arduino IDE, tidak perlu install.

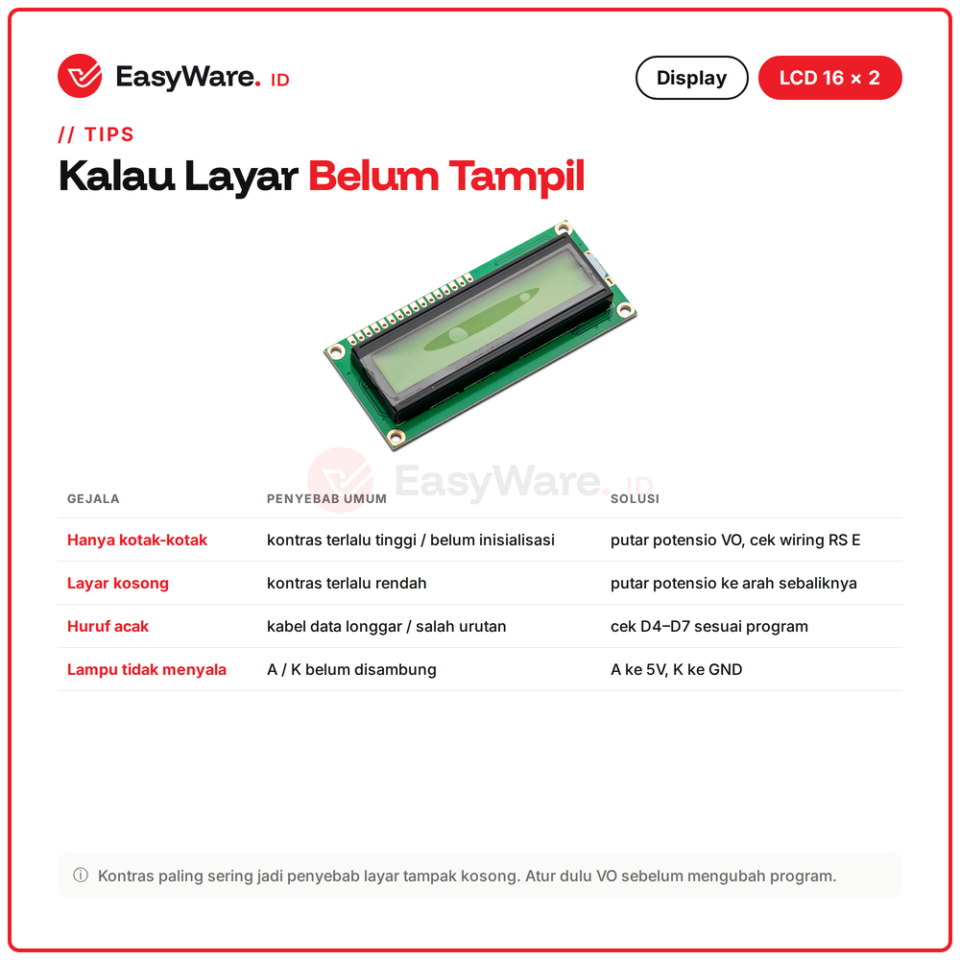

Kenapa hanya muncul kotak-kotak?
Kontras terlalu tinggi atau LCD belum terinisialisasi. Putar potensio VO dan cek kabel RS, E, D4 sampai D7.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 32 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Display |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
