LCD 2004 20x4 Karakter HD44780 Paralel 16 Pin Display Arduino Biru Kuning Hijau 2 Varian (2 Pilihan)
Di marketplace mulai Rp50.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 45 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

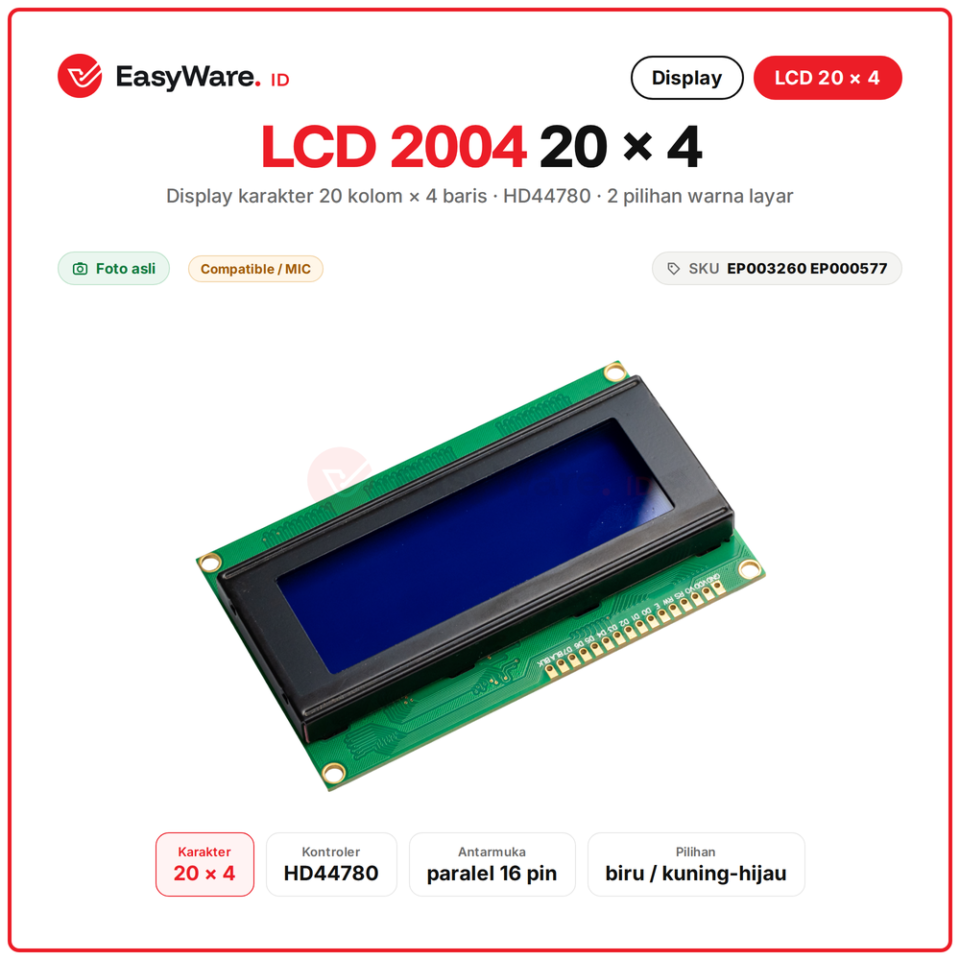

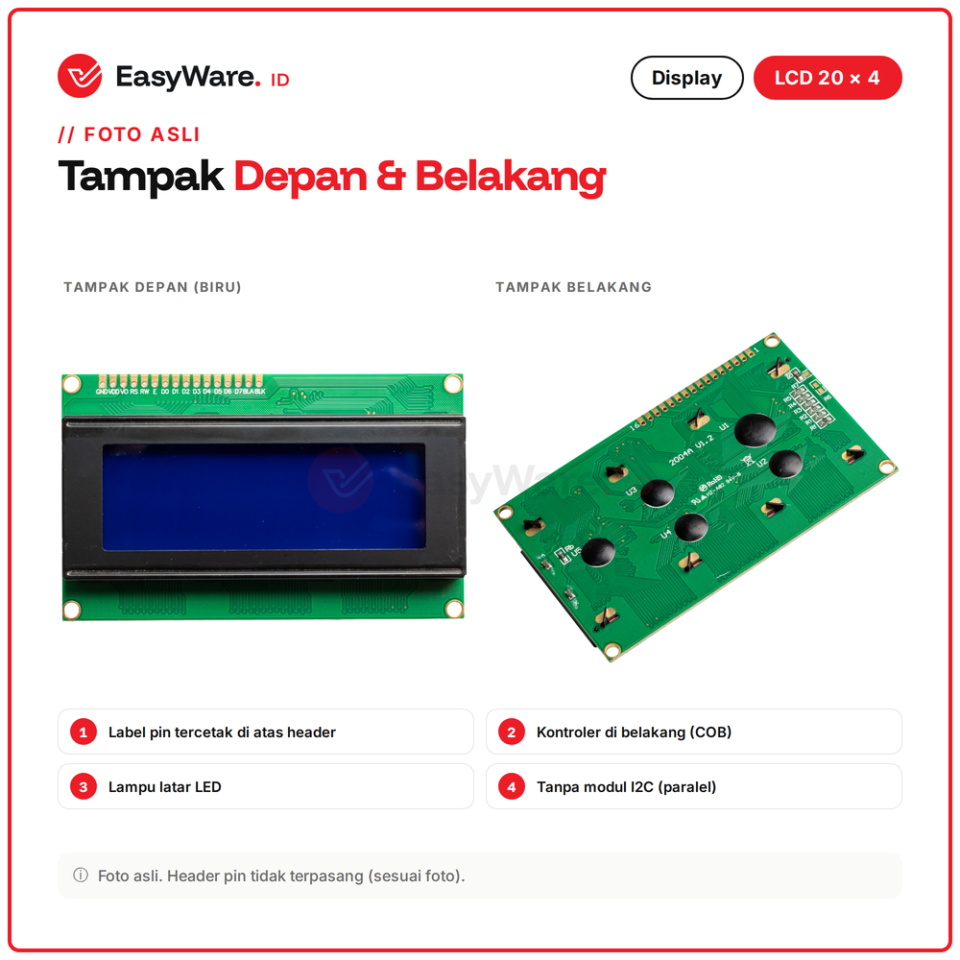

LCD karakter 2004 dengan tampilan 20 kolom x 4 baris dan kontroler HD44780 kompatibel. Menampilkan 80 karakter sekaligus, cocok untuk menu alat, data sensor, dan panel proyek Arduino. Tersedia 2 pilihan warna: layar biru dengan huruf putih, atau layar kuning-hijau dengan huruf gelap. Antarmuka paralel 16 pin, bisa mode 4-bit atau 8-bit memakai library LiquidCrystal bawaan Arduino IDE.
LCD 2004 ibarat papan pengumuman mini 4 baris: Arduino cukup mengirim tulisan, lalu layar menampilkannya dengan jelas berkat lampu latar.

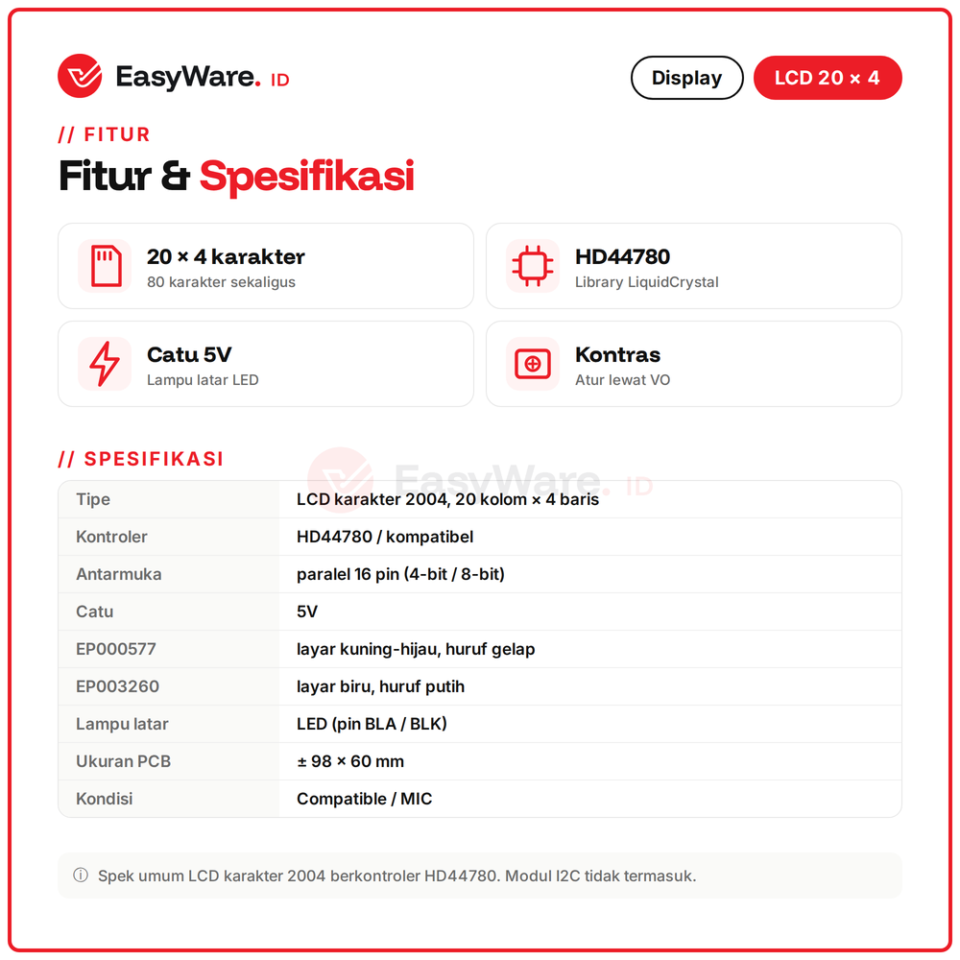

Spesifikasi
| Tipe | LCD karakter 2004, 20 kolom x 4 baris |
|---|---|
| Kontroler | HD44780 atau kompatibel |

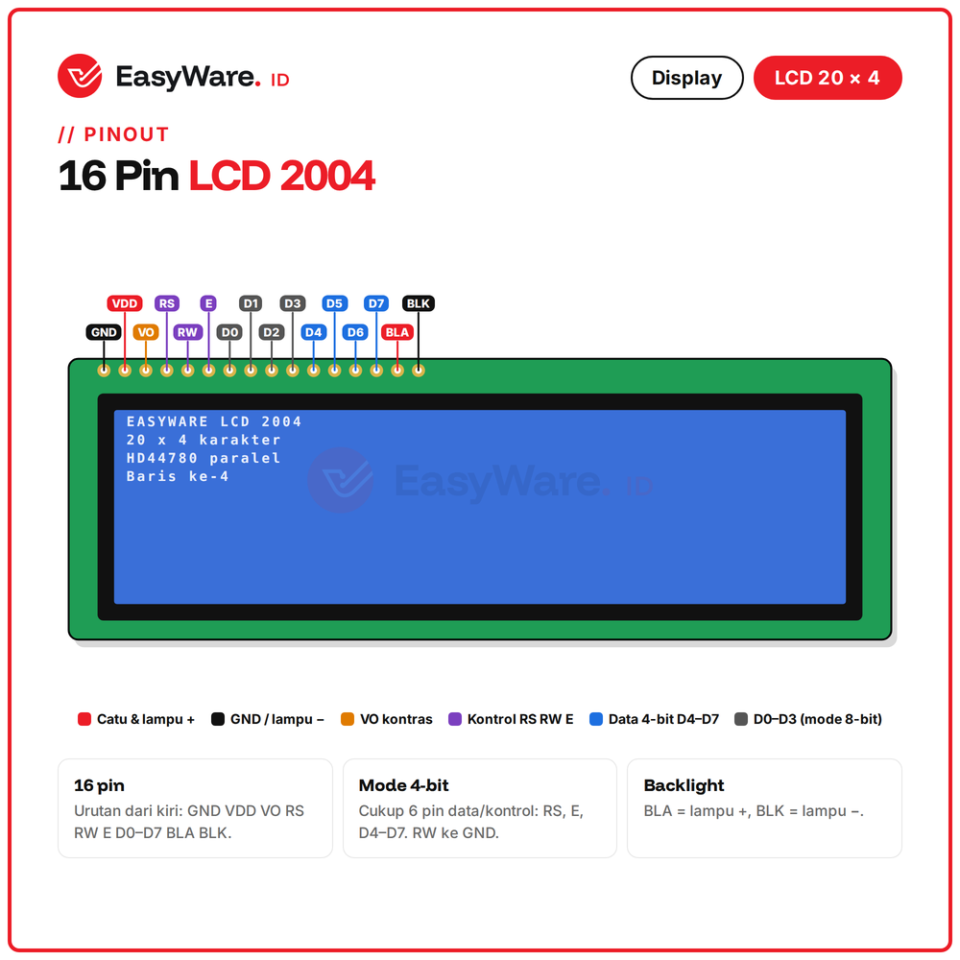

| Antarmuka | paralel 16 pin, mode 4-bit atau 8-bit |
| Catu | 5V |
| Lampu latar | LED, pin BLA dan BLK |
| Kontras | diatur lewat pin VO dengan potensio 10K |

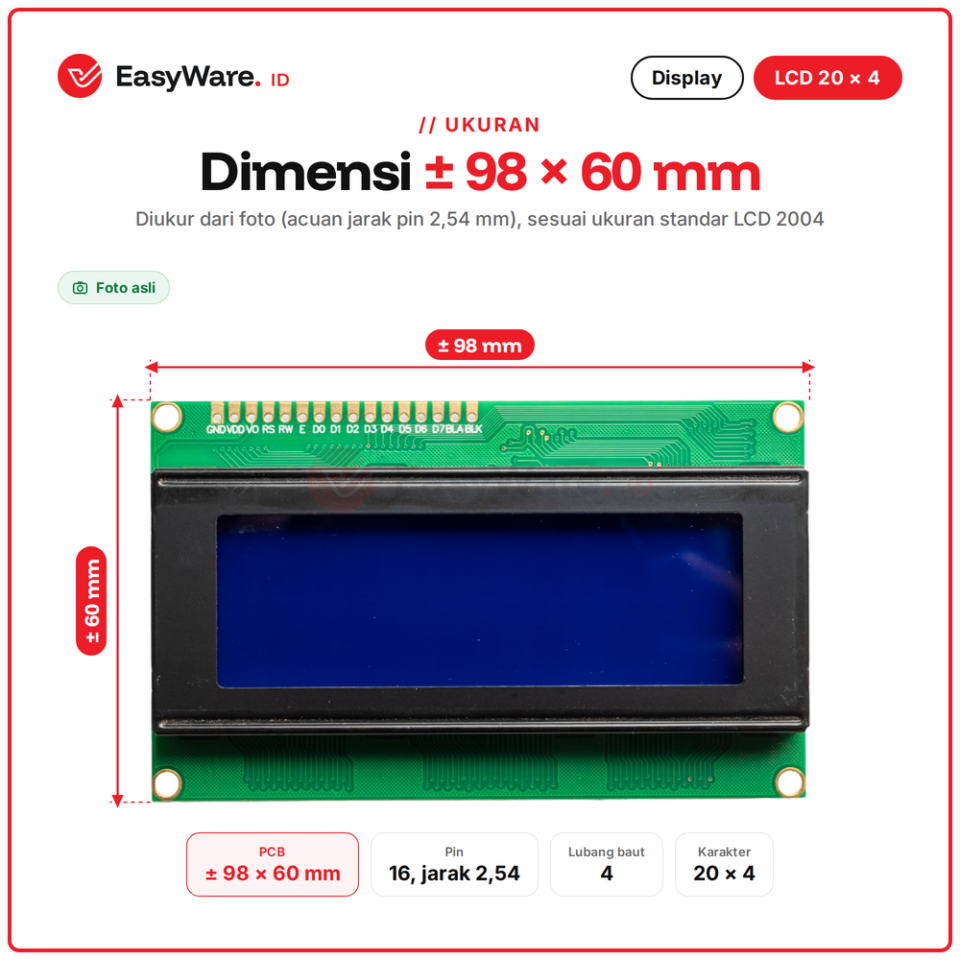

| Ukuran PCB | sekitar 98 x 60 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000577 · EP003260 |

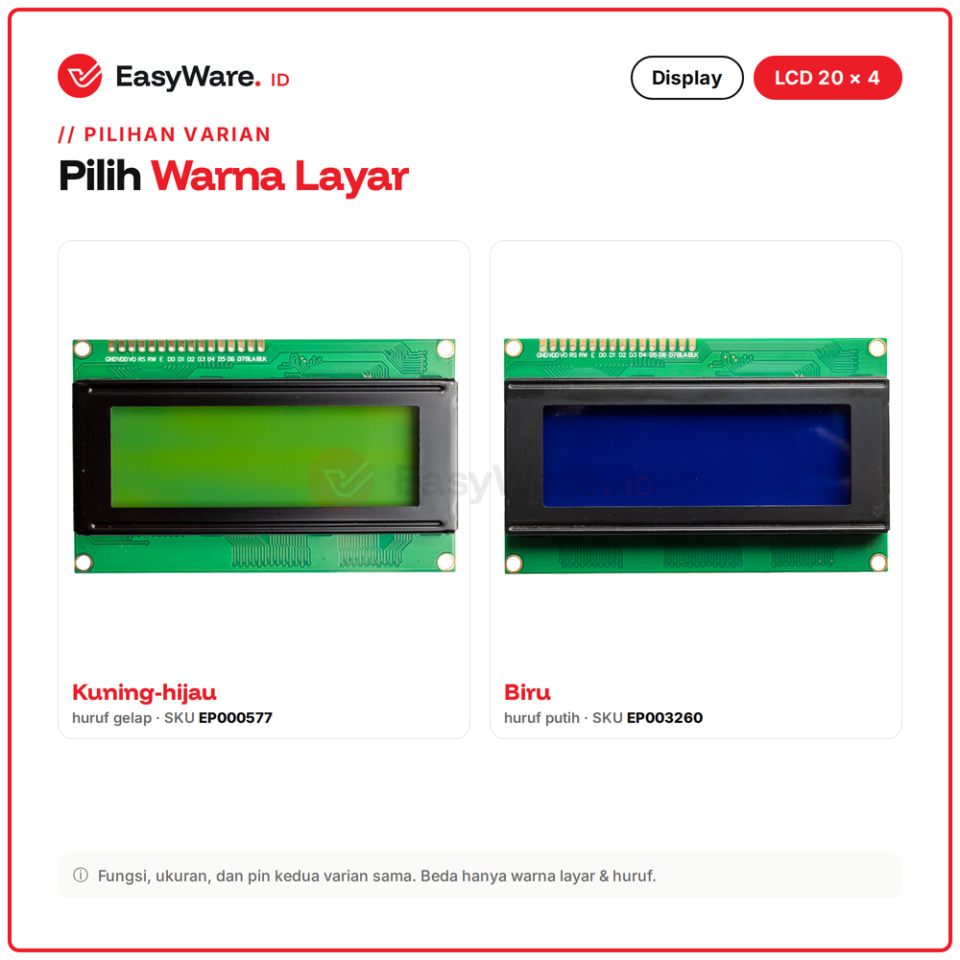

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000577 | layar kuning-hijau, huruf gelap |
| EP003260 | layar biru, huruf putih |

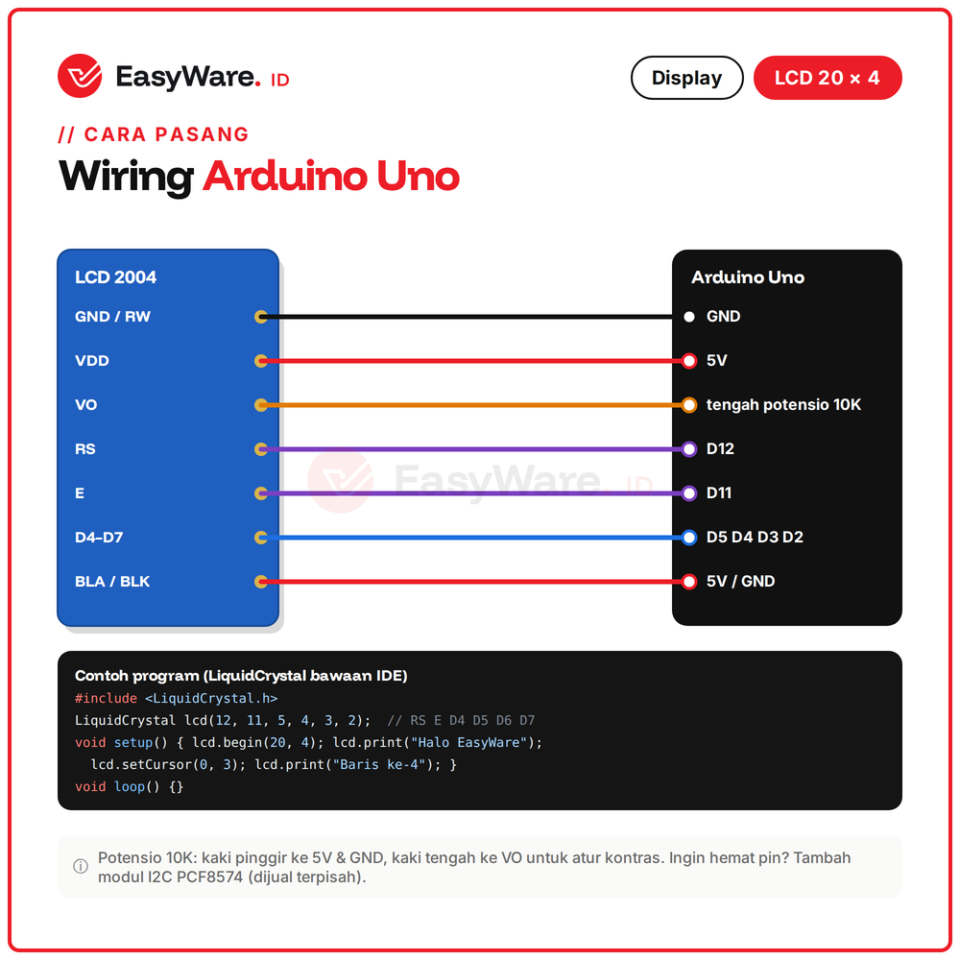

Wiring
| Pin modul | Sambung ke |
|---|---|
| VSS dan RW | GND |
| VDD | 5V |
| VO | kaki tengah potensio 10K |
| RS | D12 |
| E | D11 |
| D4 D5 D6 D7 | D5 D4 D3 D2 |
| BLA / BLK | 5V / GND |
Cara Pakai
- VSS dan RW → GND
- VDD → 5V
- VO → kaki tengah potensio 10K
- RS → D12
- E → D11
Aplikasi
✅ Tampilan data sensor suhu, kelembapan, tegangan
✅ Menu mesin dan alat dengan tombol
✅ Jam dan timer bersama modul RTC
✅ Panel proyek sekolah
FAQ
Sudah ada I2C?
Belum, ini versi paralel 16 pin.
Library apa?
LiquidCrystal bawaan Arduino IDE.

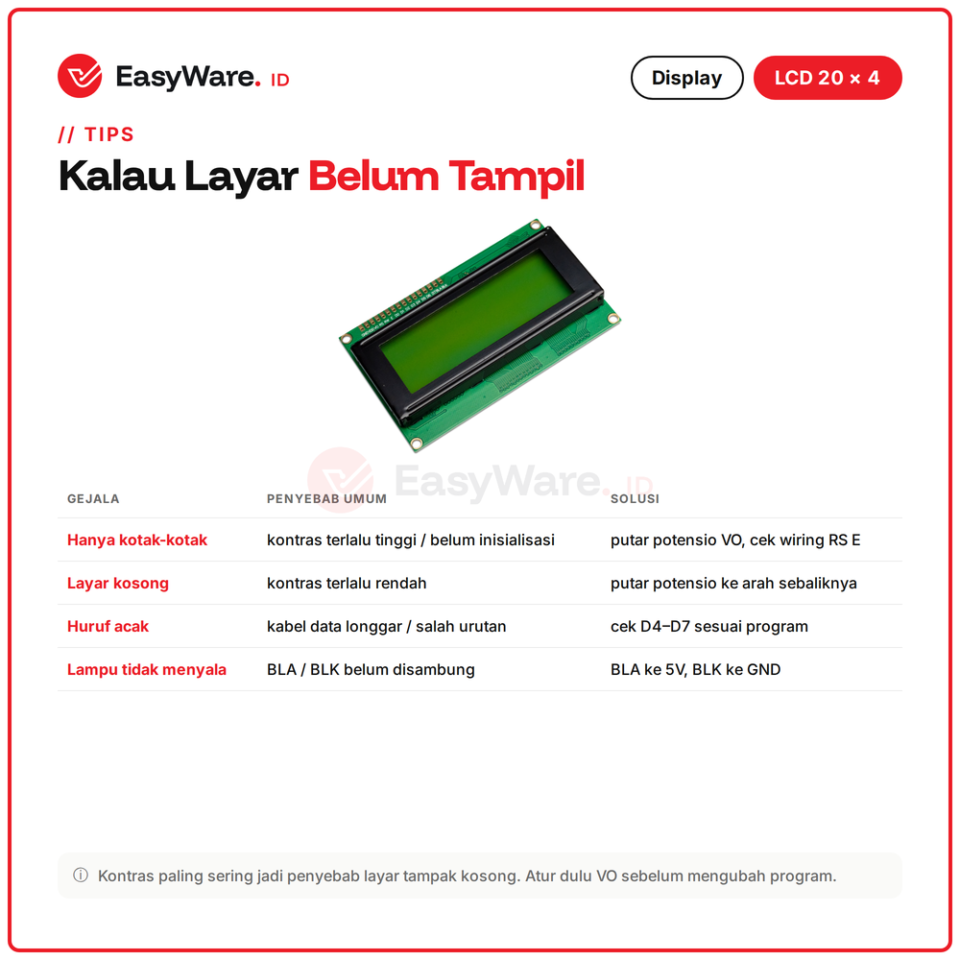

Layar menyala tapi tidak ada tulisan?
Atur kontras lewat potensio di pin VO.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 76 gram |
|---|---|
| Dimensi | 98 × 60 × 1 cm |
| Kategori | Display |
