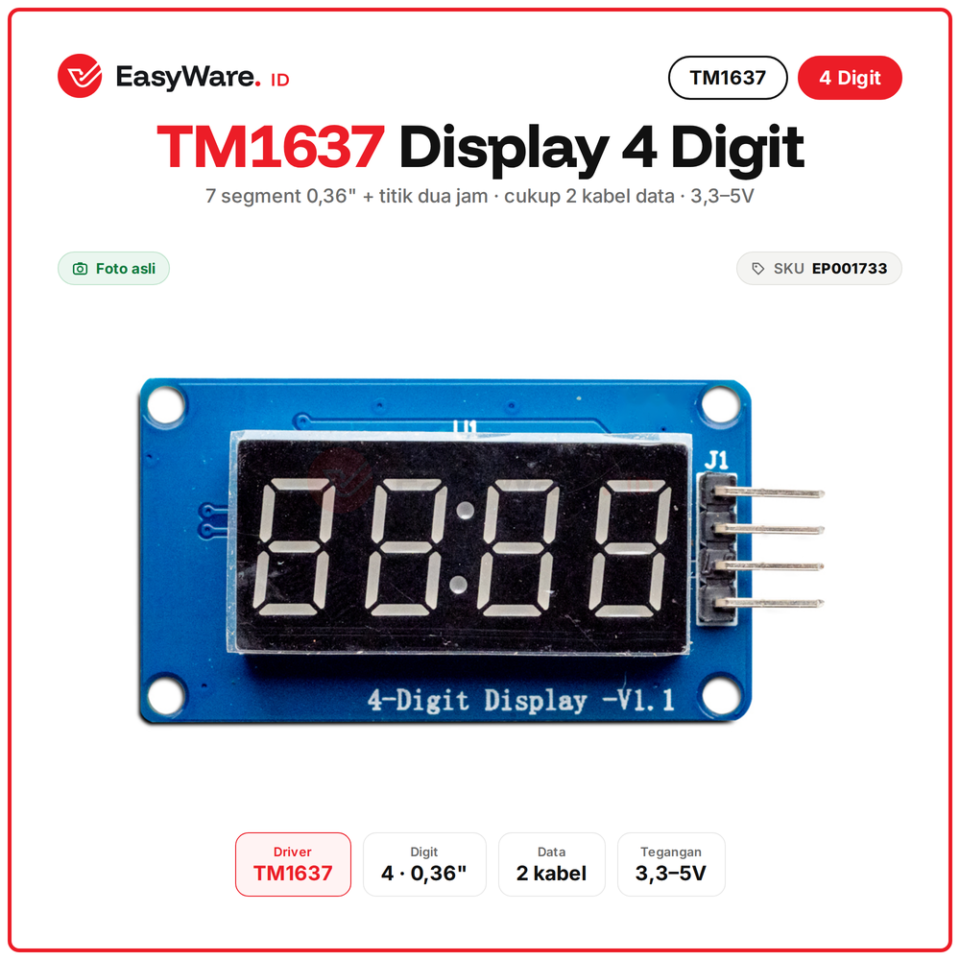

TM1637 Modul Display 7 Segment 4 Digit 0.36" Titik Dua Jam
Di marketplace mulai Rp12.000 · lebih hemat Rp1.200
- Tanpa minimum belanja
- Dapat 10 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

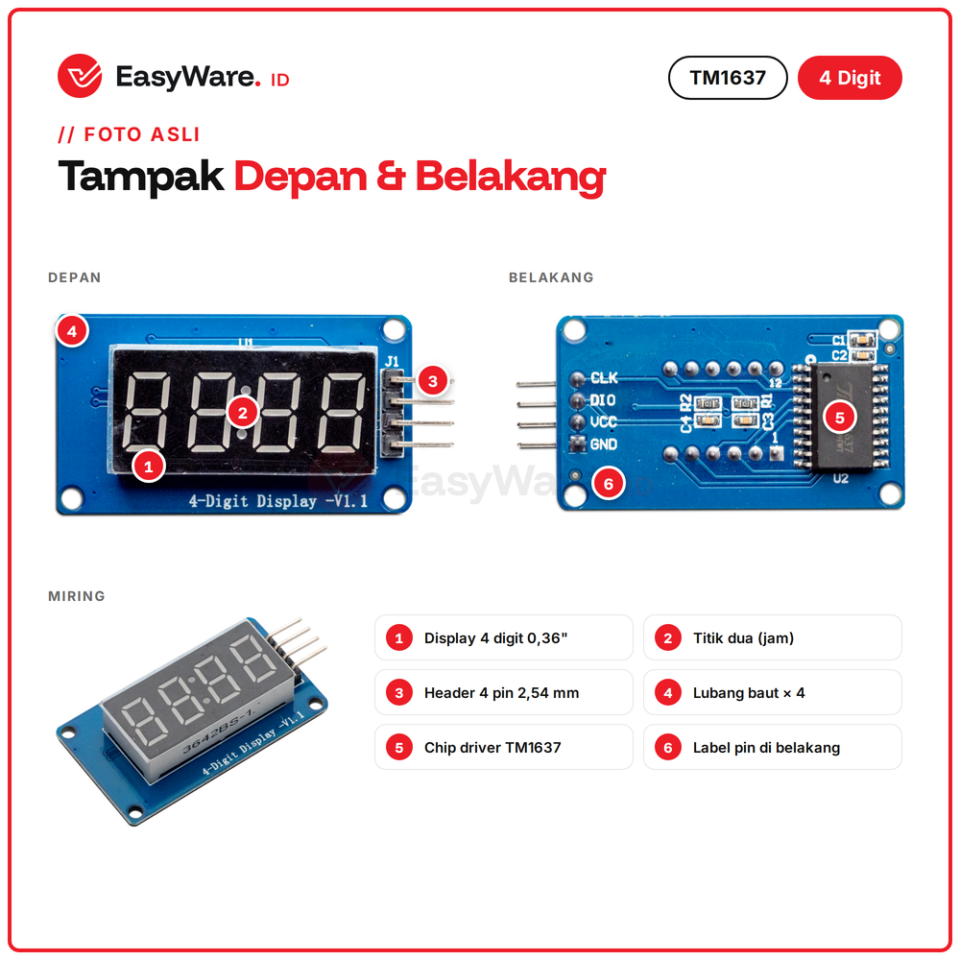

Modul display 7 segment 4 digit dengan driver TM1637. Hanya dengan 2 kabel data (CLK dan DIO), mikrokontroler sudah bisa menampilkan angka, sehingga pin lain tetap lega untuk sensor dan tombol. Di tengah display terdapat titik dua (colon), cocok untuk jam digital, timer, dan counter.
Driver TM1637 mengurus semua pekerjaan berat: menyalakan tiap segmen bergantian dengan sangat cepat dan mengatur arus LED. Ibaratnya mandor di lapangan: mikrokontroler cukup memberi perintah "tampilkan 12:30", sisanya diurus TM1637. Kecerahan juga bisa diatur 8 level langsung dari program.

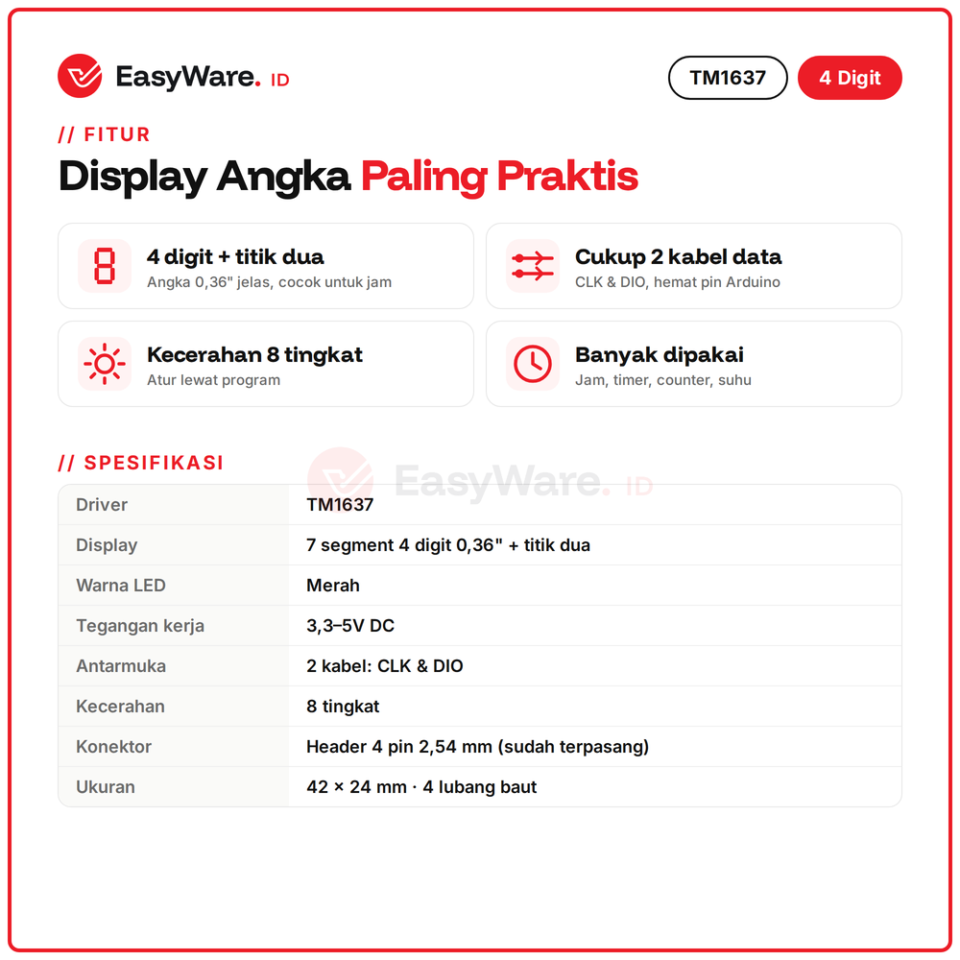

Spesifikasi
| Parameter | Nilai |
|---|---|
| Driver | TM1637 |
| Jumlah digit | 4 |
| Ukuran digit | 0.36 inci |
| Titik dua (colon) | Ada, di tengah |
| Titik desimal per digit | Tidak ada |
| Kecerahan | 8 level (lewat program) |
| Tegangan kerja | 3.3V – 5V |
| Data | 2 kabel (CLK, DIO) |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001733 |

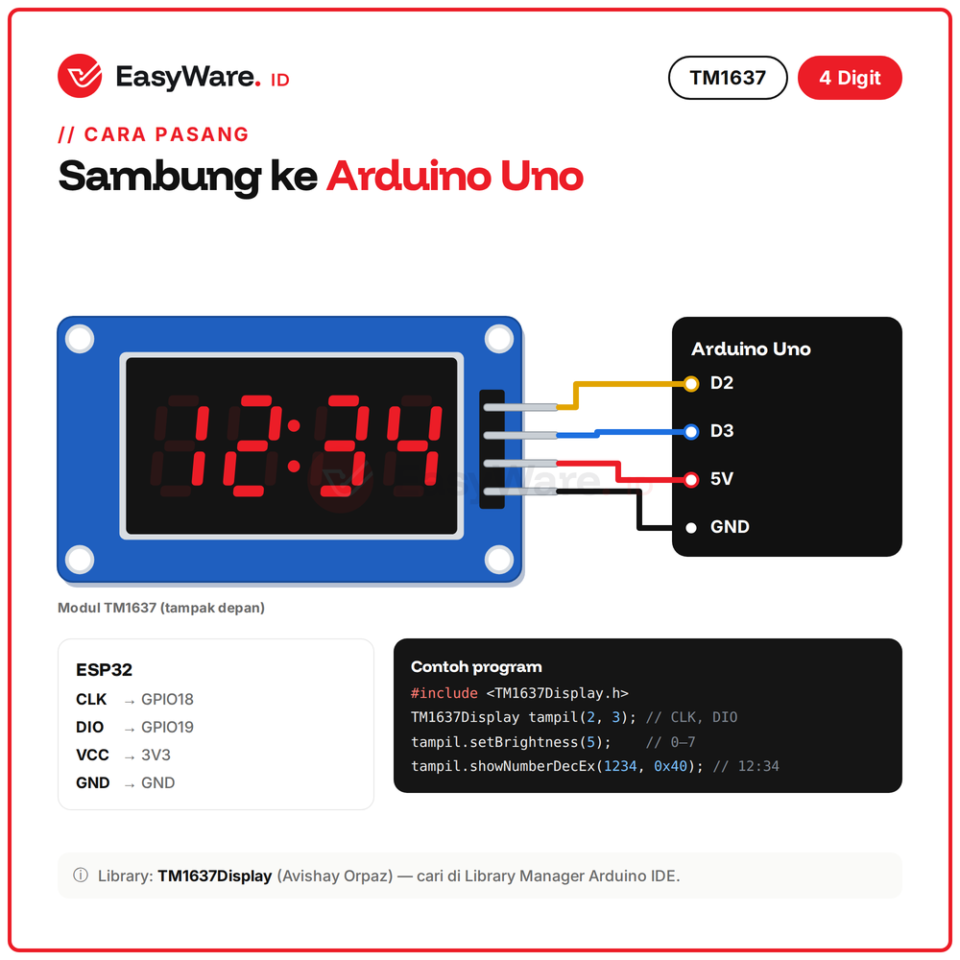

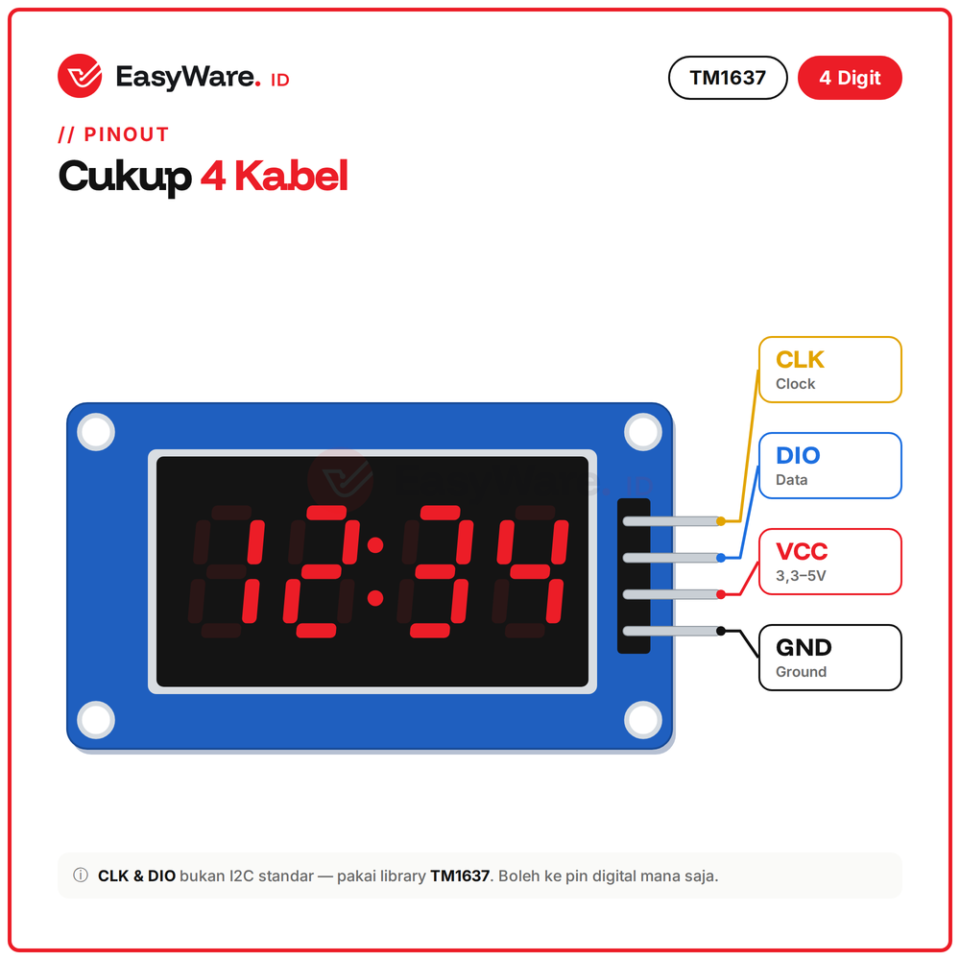

Pinout dan Wiring
| Pin | Fungsi | Arduino Uno | ESP32 |
|---|---|---|---|
| CLK | Clock | D2 | GPIO18 |
| DIO | Data | D3 | GPIO19 |
| VCC | Catu daya | 5V | 3.3V |
| GND | Ground | GND | GND |
CLK dan DIO bisa dipindah ke pin digital lain, asalkan disesuaikan di program.
Mulai Cepat
- Sambungkan modul sesuai tabel wiring di atas.
- Install library TM1637 (TM1637Display) lewat Library Manager di Arduino IDE.
- Buka contoh bawaan library, sesuaikan pin CLK dan DIO, lalu upload.
- Display akan menampilkan angka, titik dua, dan perubahan kecerahan.
Perbandingan dengan Display Angka Lain
| Display | Digit | Pin yang dipakai | Komponen tambahan |
|---|---|---|---|
| 7 segment 4 digit biasa | 4 | 12 pin | 8 resistor |
| TM1637 4 digit | 4 | 2 pin | Tidak perlu |
| MAX7219 8 digit | 8 | 3 pin | Tidak perlu |
Aplikasi
✅ Jam digital (dengan modul RTC DS3231/DS1307)
✅ Timer dan countdown
✅ Counter atau penghitung produk
✅ Tampilan suhu, tegangan, atau skor
✅ Antrian dan nomor panggilan sederhana
FAQ
Apakah TM1637 memakai I2C?
Bukan. Protokolnya mirip I2C, tapi tidak memakai alamat dan tidak bisa digabung di jalur SDA/SCL dengan perangkat I2C lain. Gunakan dua pin digital tersendiri.
Bisakah menampilkan angka desimal seperti 23.5?
Modul ini hanya punya titik dua di tengah, tanpa titik desimal per digit. Untuk menampilkan suhu, angka bisa ditampilkan sebagai 235 atau memakai titik dua sebagai pemisah.
Bisakah menampilkan huruf?
Bisa untuk sebagian huruf yang dapat dibentuk dari 7 segmen, misalnya A, b, C, d, E, F, H, L, P, dan U. Huruf seperti M, W, dan X tidak bisa ditampilkan dengan jelas.
Apakah aman dipakai dengan ESP32 (3.3V)?
Aman. Modul bekerja di rentang 3.3V sampai 5V.
Catatan: produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas.
