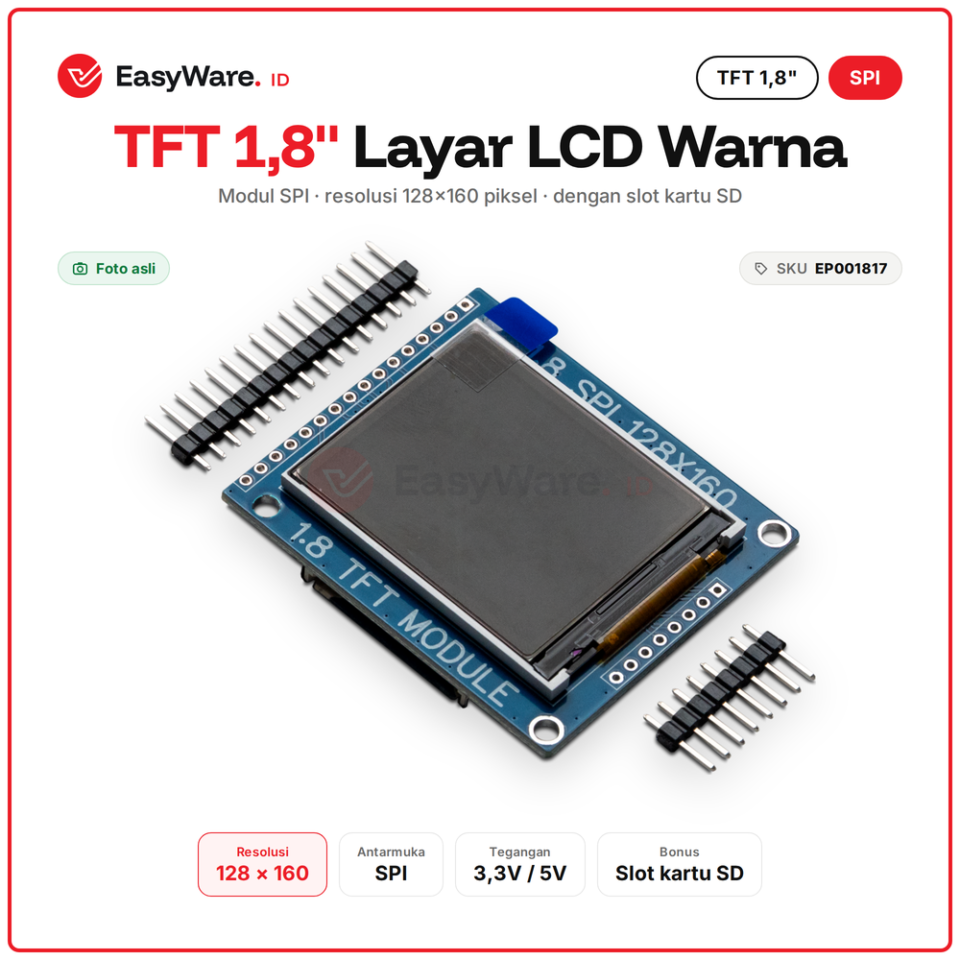

TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD
1 / 7

TFT 1.8 Inch Layar LCD Warna SPI 128x160 ST7735 + Slot Kartu SD

Belum ada ulasan
Rp54.000

Di marketplace mulai Rp60.000 · lebih hemat Rp6.000

  • Tanpa minimum belanja
  • Dapat 54 poin
  • Bisa ambil sendiri di Bandung
SKU EP001817 Stok habis Pesan sebelum batas kirim, dikirim hari ini
Tanya Eza soal produk iniDari data produk ini, ditambah info elektronika umum.

Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →

Deskripsi

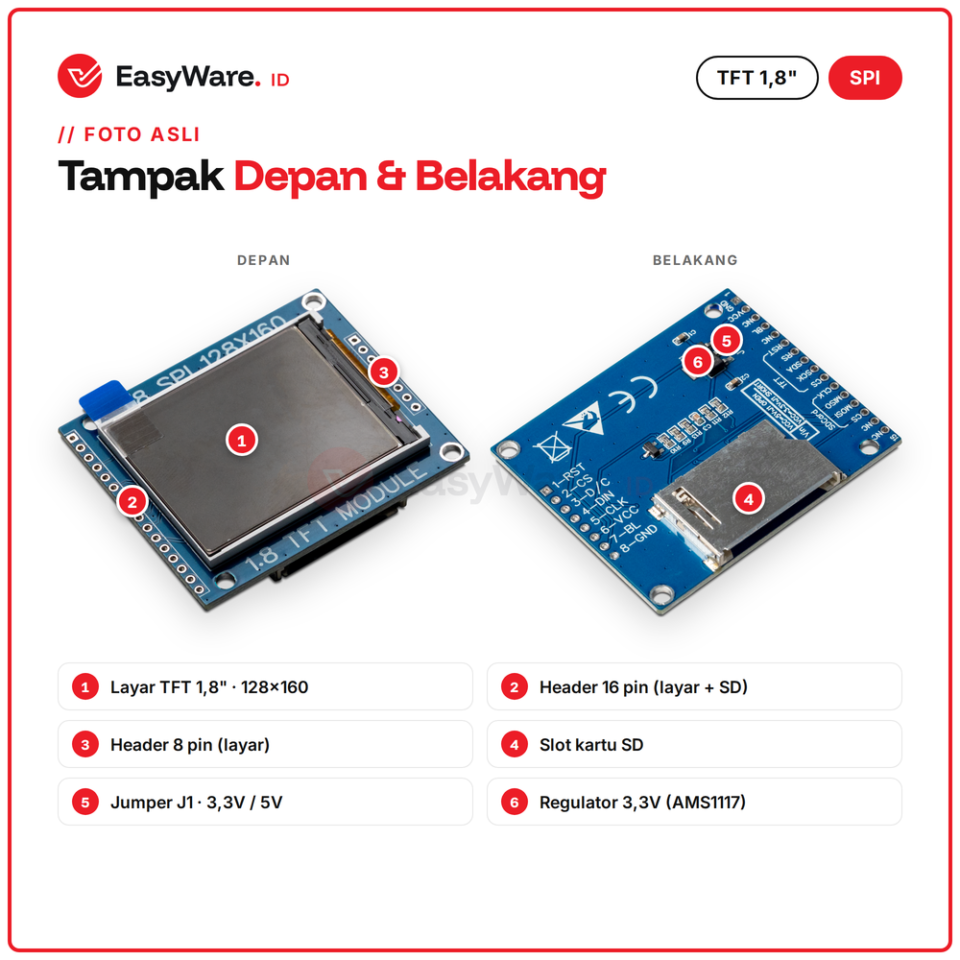

Modul layar TFT 1,8 inci beresolusi 128 x 160 piksel dengan driver ST7735 dan antarmuka SPI. Menampilkan teks, grafik, dan gambar berwarna 65K dengan library populer seperti Adafruit ST7735 dan TFT_eSPI. Di belakang ada slot kartu SD untuk menyimpan gambar atau data. Catu bisa 5V (regulator 3,3V bawaan) atau 3,3V lewat jumper J1, tersedia header 8 pin untuk layar dan 16 pin untuk layar plus kartu SD.

SPI ibarat jalur kirim gambar satu arah: CLK adalah ketukan irama, DIN membawa data piksel, CS memilih layar yang diajak bicara, dan D/C memberi tahu apakah yang dikirim perintah atau gambar.

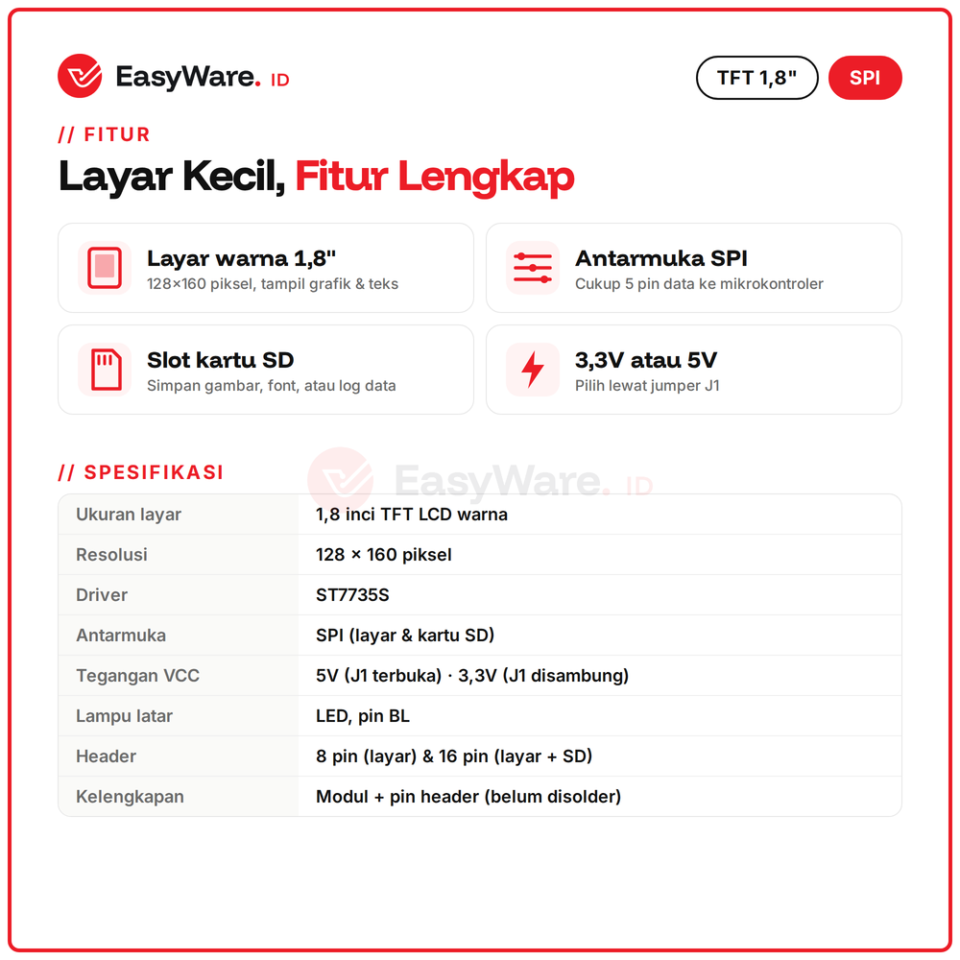

Spesifikasi

Layar 1,8 inci TFT, 65K warna
Resolusi 128 x 160 piksel
Driver ST7735

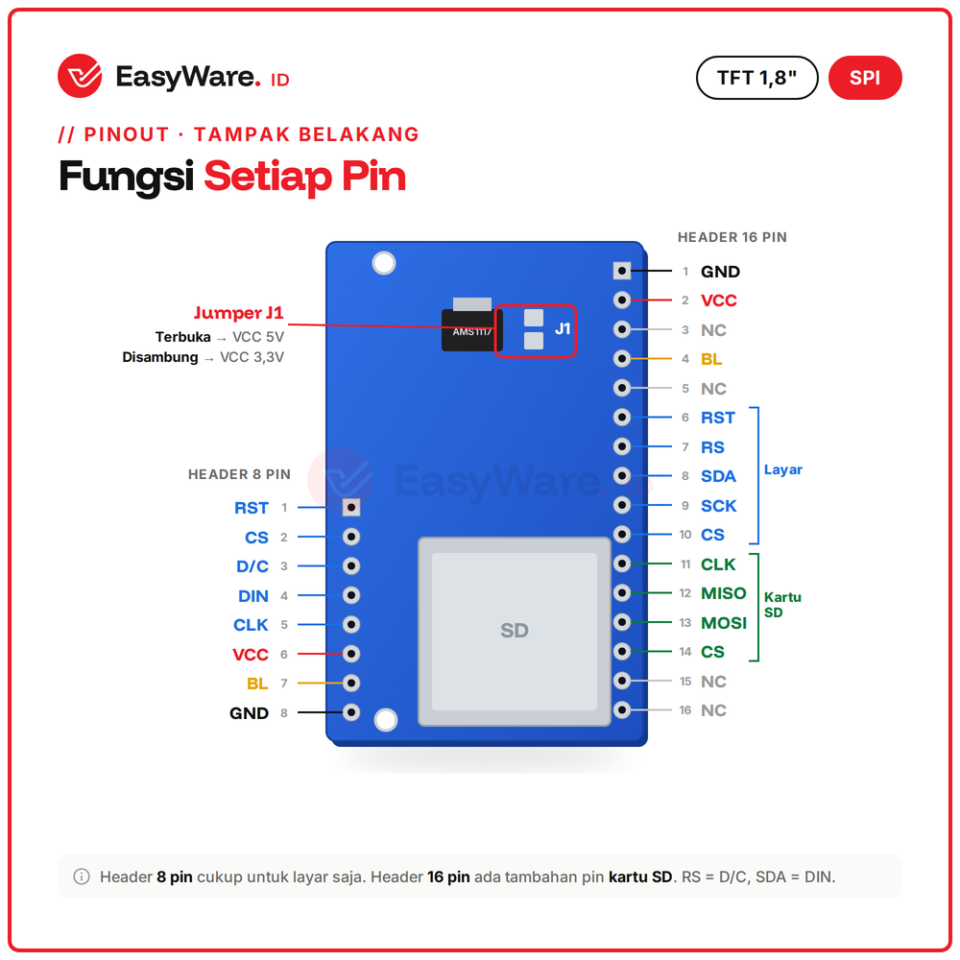

Antarmuka SPI 4 kabel: CS, D/C, DIN, CLK, plus RST
Catu VCC 5V (J1 terbuka) atau 3,3V (J1 disolder)
Logika sinyal 3,3V
Lampu latar LED, pin BL
Kartu SD slot di belakang, lewat header 16 pin

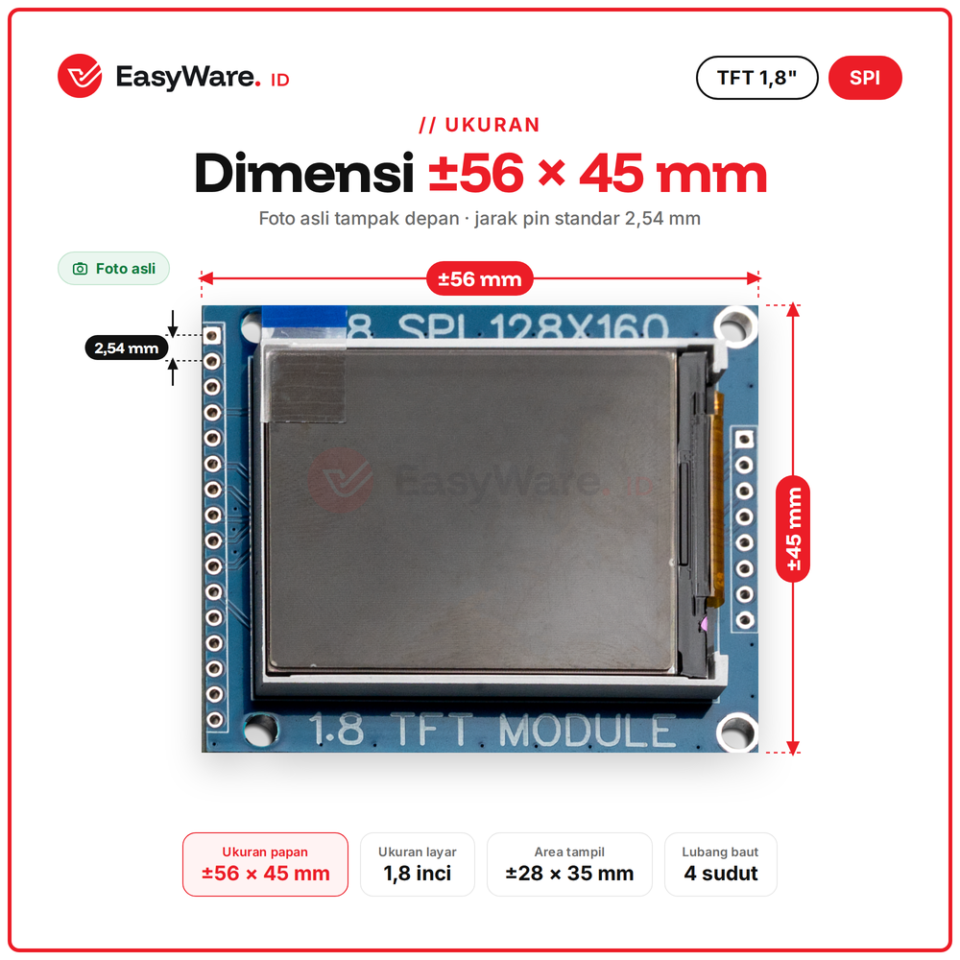

Ukuran board sekitar 56 x 45 mm, 4 lubang baut
Kondisi Compatible / MIC (Made in China)
SKU EP001817

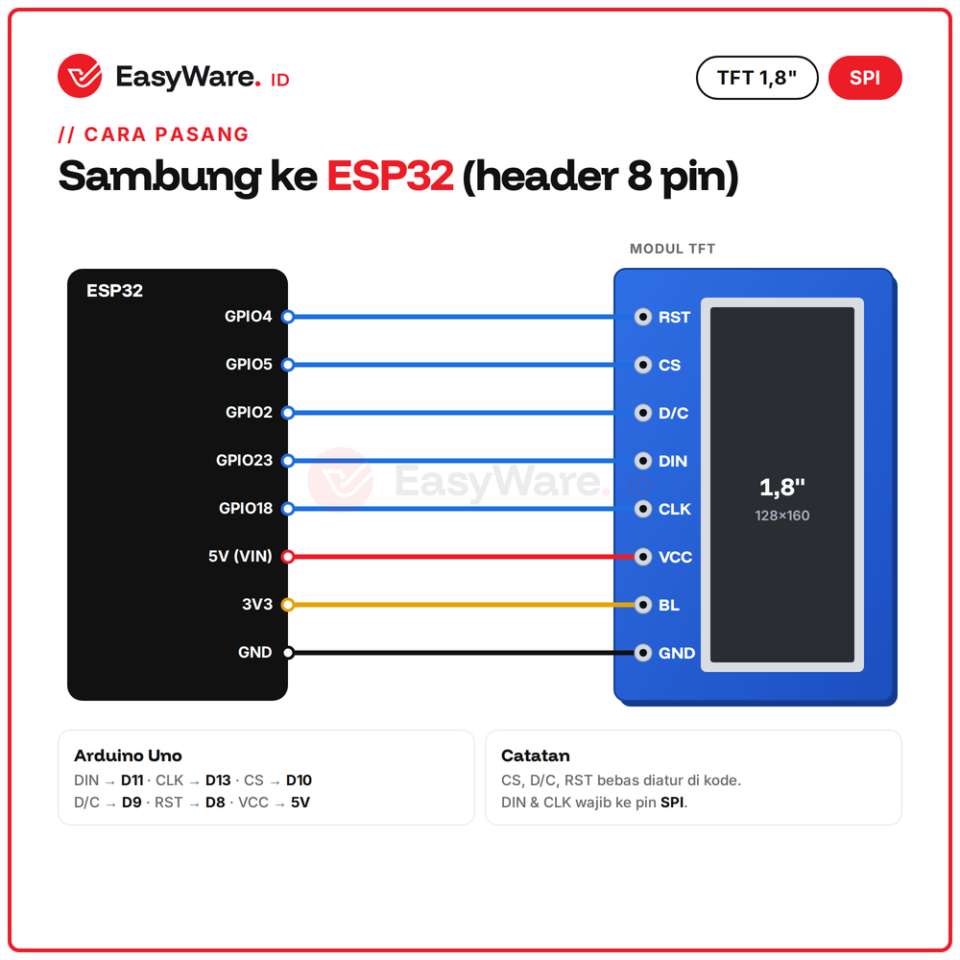

Wiring

Pin modul Sambung ke
RST GPIO4
CS GPIO5
D/C GPIO2
DIN GPIO23
CLK GPIO18
VCC 5V atau VIN
BL 3V3
GND GND

Cara Pakai

  1. Solder header 8 pin (layar saja) atau 16 pin (layar dan kartu SD)
  2. Sambungkan pin sesuai tabel wiring, VCC ke 5V dengan J1 terbuka
  3. Install library Adafruit ST7735 dan Adafruit GFX
  4. Inisialisasi dengan tft.initR(INITR_BLACKTAB), bila warna atau posisi bergeser coba INITR_GREENTAB
  5. Untuk kartu SD, sambungkan CLK MISO MOSI ke jalur SPI dan CS kartu SD ke pin terpisah

Perbandingan

Pilihan Keterangan
TFT 1,8 inci ST7735 ini 128 x 160, warna, ada slot kartu SD
TFT IPS 1,3 inci ST7789 240 x 240, sudut pandang lebih lebar, tanpa SD
OLED 0,96 inci 128 x 64, satu warna, I2C

Aplikasi

✅ Tampilan grafik dan data sensor berwarna
✅ Menampilkan gambar BMP dari kartu SD
✅ Data logger dengan penyimpanan kartu SD
✅ Menu dan antarmuka alat ukur

FAQ

Bisa langsung ke Arduino Uno?
Bisa, VCC ke 5V dengan J1 terbuka. Pin sinyal disarankan lewat resistor seri 1 kilo ohm atau level shifter karena logika modul 3,3V.

Library apa yang dipakai?
Adafruit ST7735 dan Adafruit GFX, atau TFT_eSPI untuk ESP32. Inisialisasi INITR_BLACKTAB.

Kenapa warna terbalik atau ada garis di pinggir?
Coba ganti INITR_BLACKTAB ke INITR_GREENTAB atau INITR_REDTAB, karena panel tiap batch bisa berbeda.

Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
