LCD TFT IPS 1.3 inch 240x240 ST7789 SPI 7 Pin Display Warna 65K Layar ESP32 Arduino
Di marketplace mulai Rp70.900 · lebih hemat Rp7.100
- Tanpa minimum belanja
- Dapat 63 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

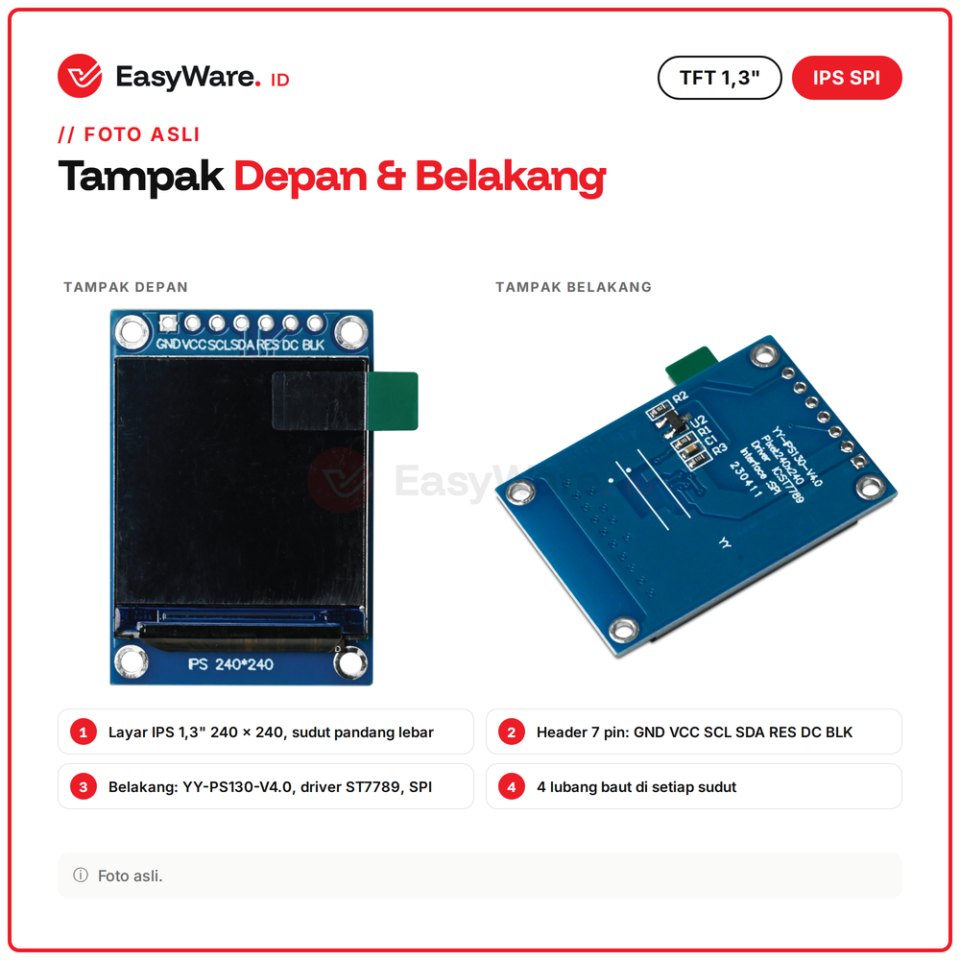

Layar TFT IPS 1,3 inci beresolusi 240 x 240 piksel dengan driver ST7789 dan antarmuka SPI. Warna 65K tajam dan tetap jelas dilihat dari samping berkat panel IPS. Hanya 7 pin tanpa CS, cocok untuk ESP32, ESP8266, STM32, dan Raspberry Pi Pico. Catu dan logika 3,3V, ukuran board 27 x 39,5 mm dengan 4 lubang baut.
SPI ibarat jalur kirim gambar satu arah: SCL adalah ketukan irama, SDA membawa data piksel, dan DC memberi tahu apakah yang dikirim perintah atau gambar.

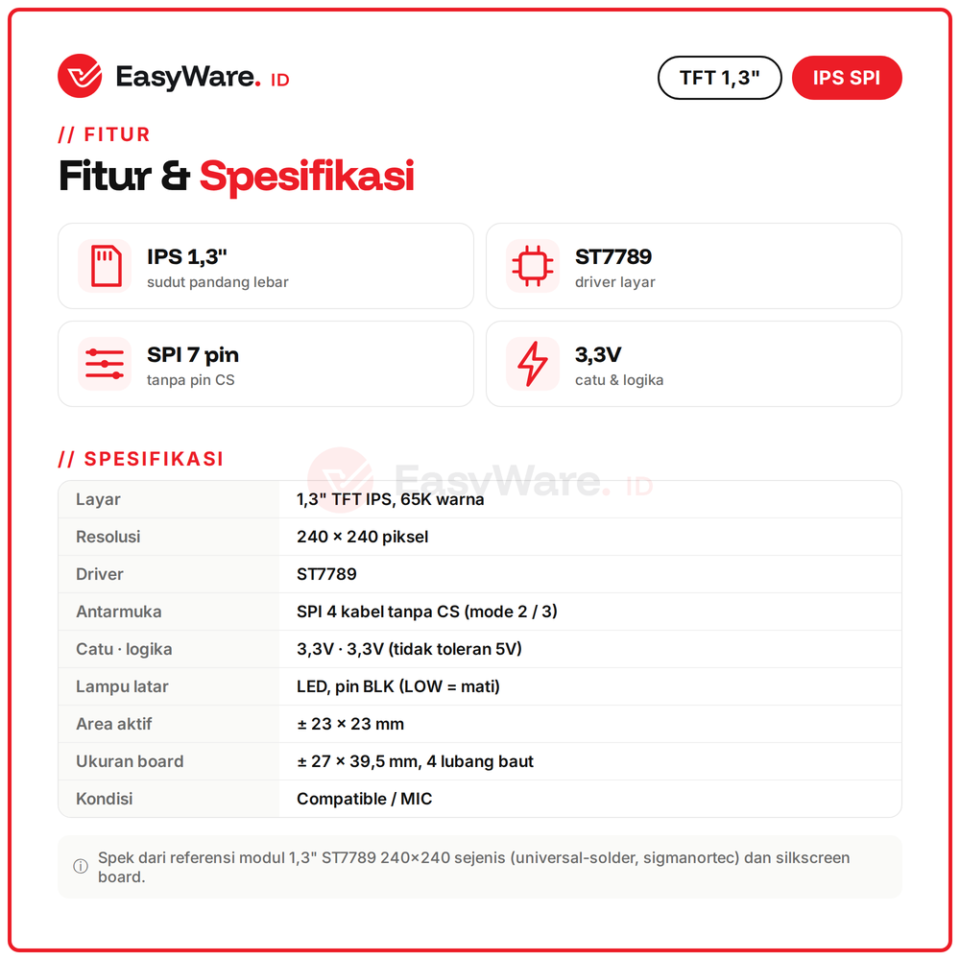

Spesifikasi
| Layar | 1,3 inci TFT IPS, 65K warna |
|---|---|
| Resolusi | 240 x 240 piksel |
| Driver | ST7789 |
| Antarmuka | SPI 4 kabel tanpa CS (mode 2 atau 3) |
| Catu dan logika | 3,3V (tidak toleran 5V) |
| Lampu latar | LED, pin BLK (LOW = mati) |
| Area aktif | sekitar 23 x 23 mm |

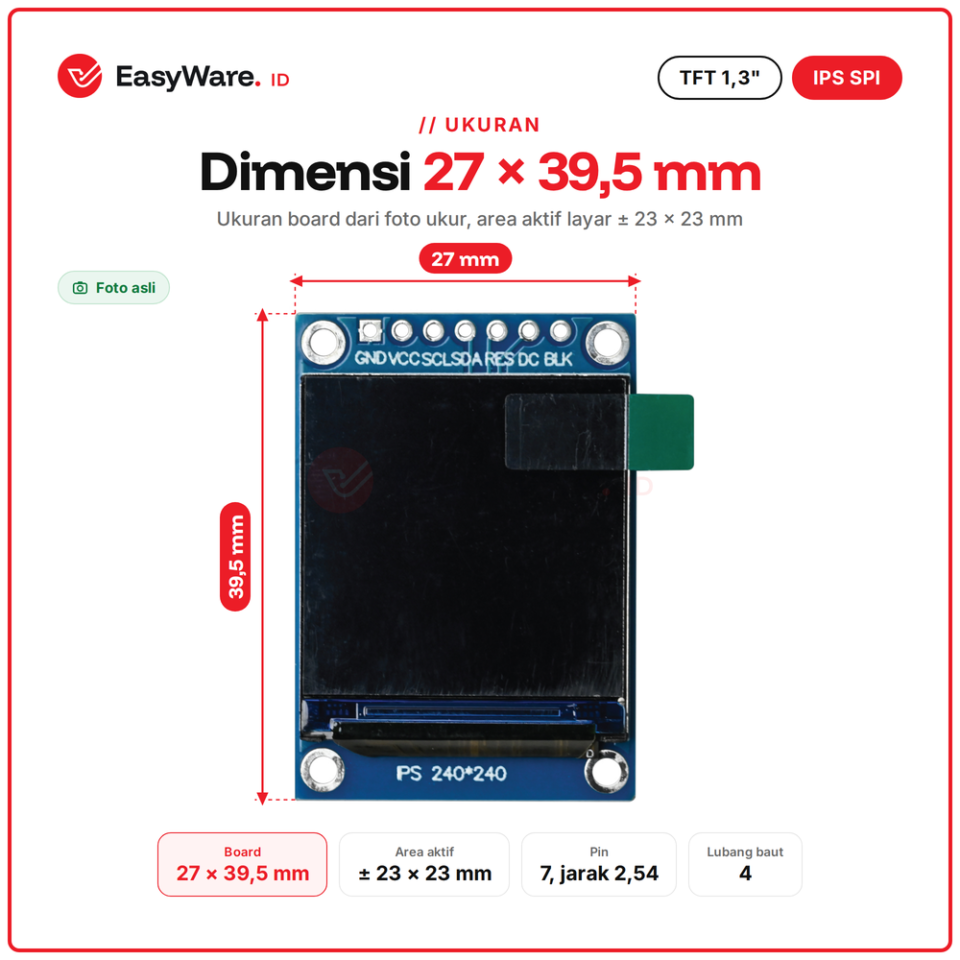

| Ukuran board | 27 x 39,5 mm, 4 lubang baut |
| Kode board | YY-PS130-V4.0 |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002065 |

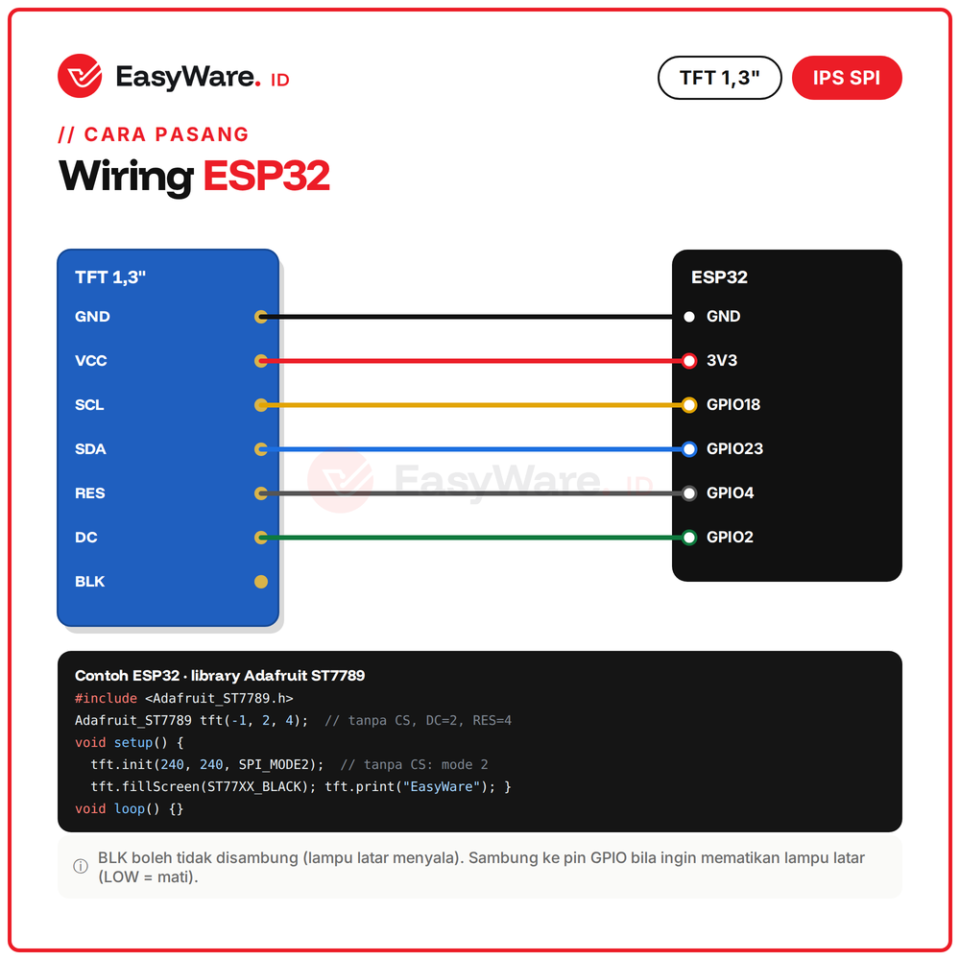

Wiring
| Pin modul | Sambung ke |
|---|---|
| GND | GND |
| VCC | 3V3 |
| SCL | GPIO18 |
| SDA | GPIO23 |
| RES | GPIO4 |
| DC | GPIO2 |
| BLK | tidak disambung (menyala) |
Cara Pakai
- Sambungkan pin sesuai tabel wiring, VCC ke 3,3V
- Install library Adafruit ST7789 (atau TFT_eSPI)
- Inisialisasi dengan tft.init(240, 240, SPI_MODE2) karena tidak ada pin CS
- Upload contoh program dan layar menampilkan teks atau gambar
Perbandingan
| Pilihan | Keterangan |
|---|---|
| TFT IPS 1,3 inci ST7789 ini | 240 x 240, warna, sudut pandang lebar |
| OLED 0,96 inci | 128 x 64, satu warna, I2C |
| TFT 1,8 inci ST7735 | 128 x 160, bukan IPS |
Aplikasi
✅ Jam dan info cuaca ESP32 lewat WiFi
✅ Tampilan nilai sensor dan grafik
✅ Jam tangan atau gadget DIY
✅ Menu antarmuka alat dan proyek
FAQ
Bisa langsung ke Arduino Uno?
Bisa dengan level shifter 5V ke 3,3V pada pin sinyal, VCC tetap ke 3,3V.
Library apa yang dipakai?
Adafruit ST7789 atau TFT_eSPI, inisialisasi 240 x 240 dengan SPI mode 2.
Kenapa layar putih atau gelap?
Biasanya mode SPI salah (pakai mode 2 atau 3 karena tanpa CS) atau pin RES belum tersambung.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 11 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Display |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
