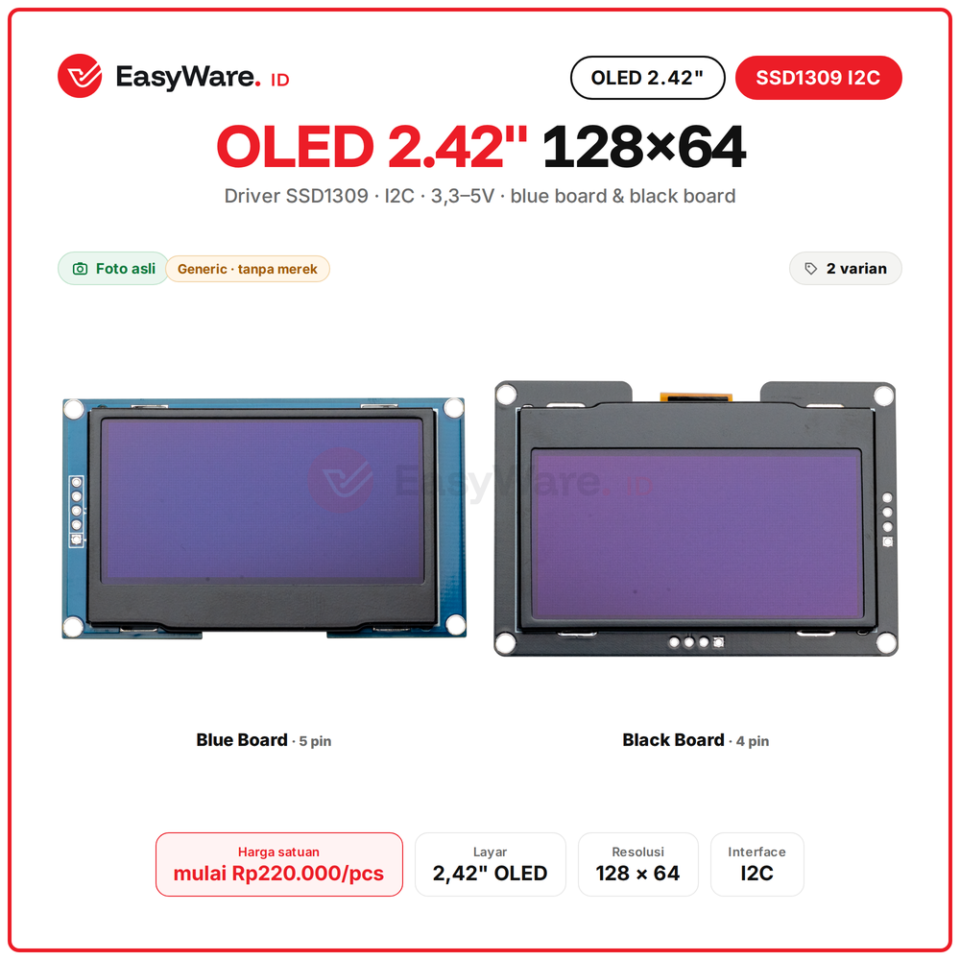

Modul OLED 2.42 Inch 128x64 SSD1309 I2C Blue Board Black Board (2 Pilihan)
Di marketplace mulai Rp220.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 198 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul layar OLED 2,42 inci resolusi 128x64 piksel dengan driver SSD1309 dan komunikasi I2C. Ukurannya jauh lebih besar dari OLED 0,96 inci, cocok untuk panel alat ukur, jam, dan menu. Tersedia 2 papan: Blue Board 5 pin (dengan pin reset) dan Black Board 4 pin (reset otomatis, jumper alamat).
Setiap piksel OLED adalah lampu kecil yang menyala sendiri, seperti papan skor stadion versi mini. Tanpa lampu latar, warna hitam benar-benar gelap sehingga tulisan tajam dan kontras.

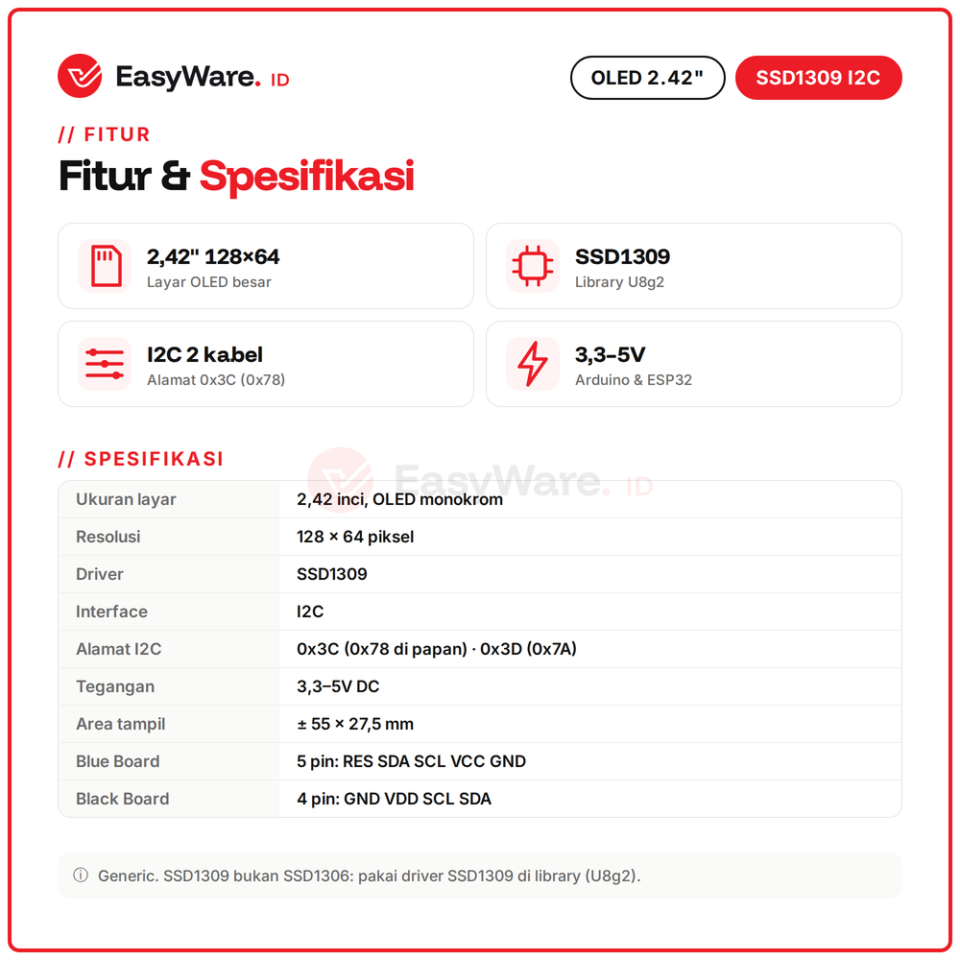

Spesifikasi
| Layar | OLED 2,42 inci, 128x64 |
|---|---|
| Driver | SSD1309 |
| Interface | I2C, alamat 0x3C |
| Tegangan | 3,3–5V DC |
| Area tampil | ± 55 x 27,5 mm |

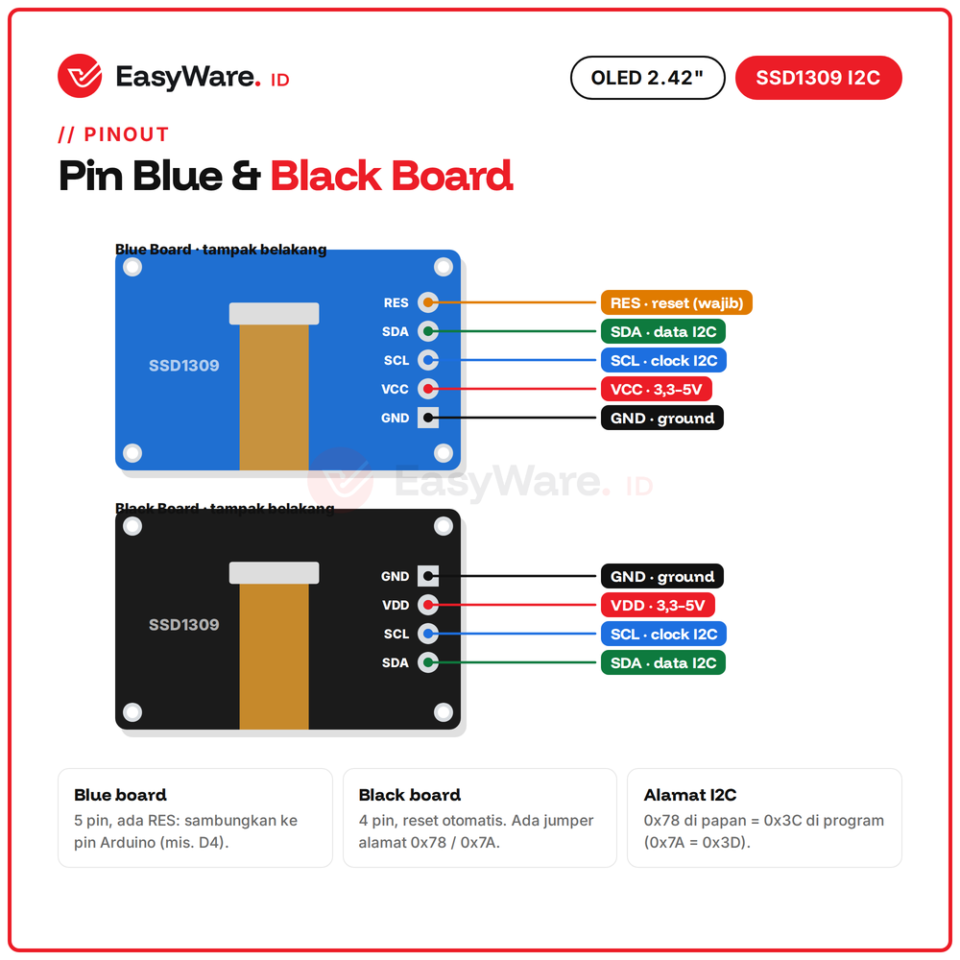

| Blue Board | 5 pin: RES SDA SCL VCC GND |
| Black Board | 4 pin: GND VDD SCL SDA |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP003993 · EP003994 |
Pilihan Varian
| SKU | Varian |
|---|---|
| EP003993 | Blue Board |
| EP003994 | Black Board |

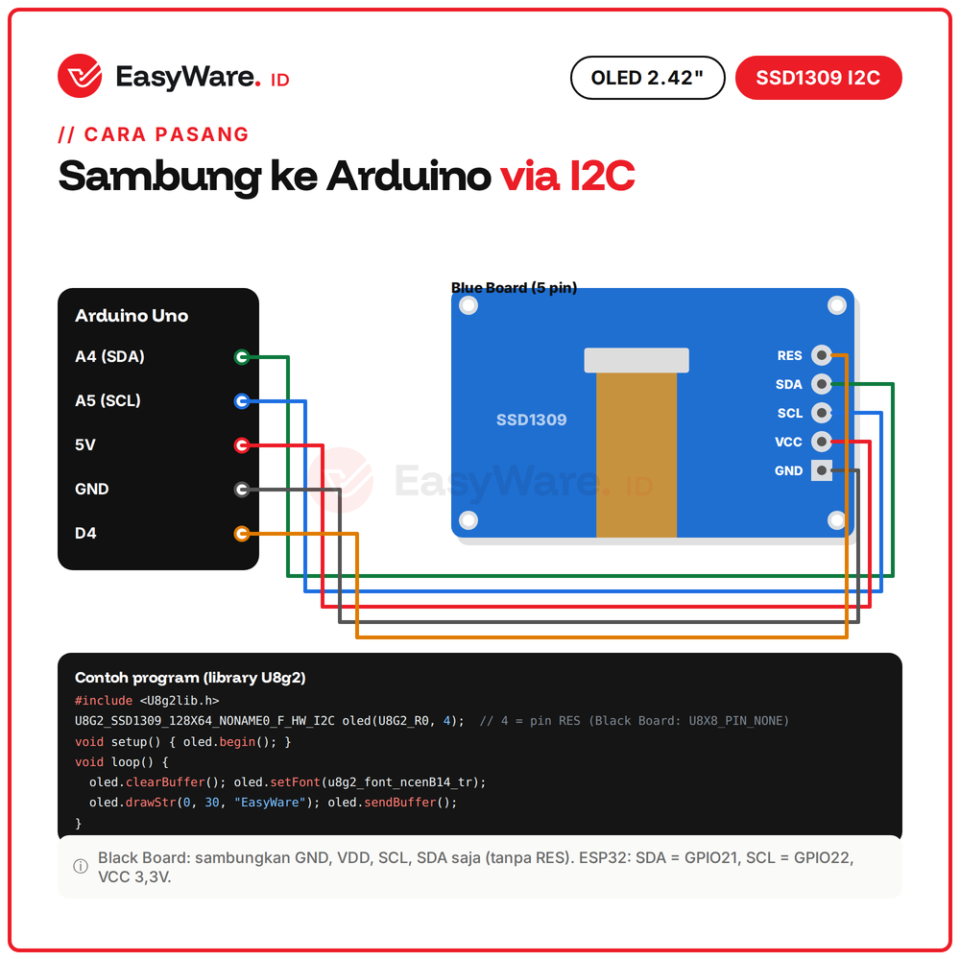

Wiring
| Pin modul | Sambung ke |
|---|---|
| VCC / VDD | 5V Arduino / 3,3V ESP32 |
| GND | GND |
| SDA | A4 Uno / GPIO21 ESP32 |
| SCL | A5 Uno / GPIO22 ESP32 |
| RES (Blue) | pin D4 |
Cara Pakai
- VCC / VDD → 5V Arduino / 3,3V ESP32
- GND → GND
- SDA → A4 Uno / GPIO21 ESP32
- SCL → A5 Uno / GPIO22 ESP32
- RES (Blue) → pin D4

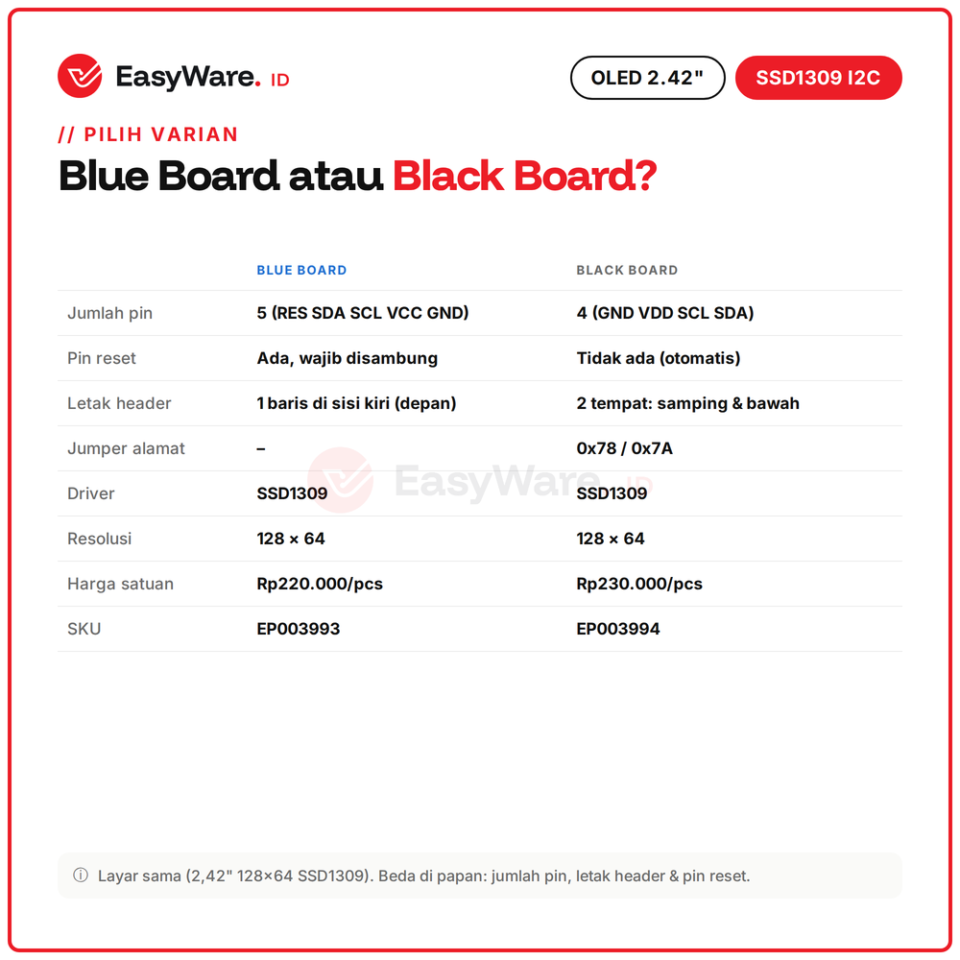

Perbandingan
| Pilihan | Keterangan |
|---|---|
| Blue Board | 5 pin, RES wajib disambung |
| Black Board | 4 pin, reset otomatis, jumper alamat |

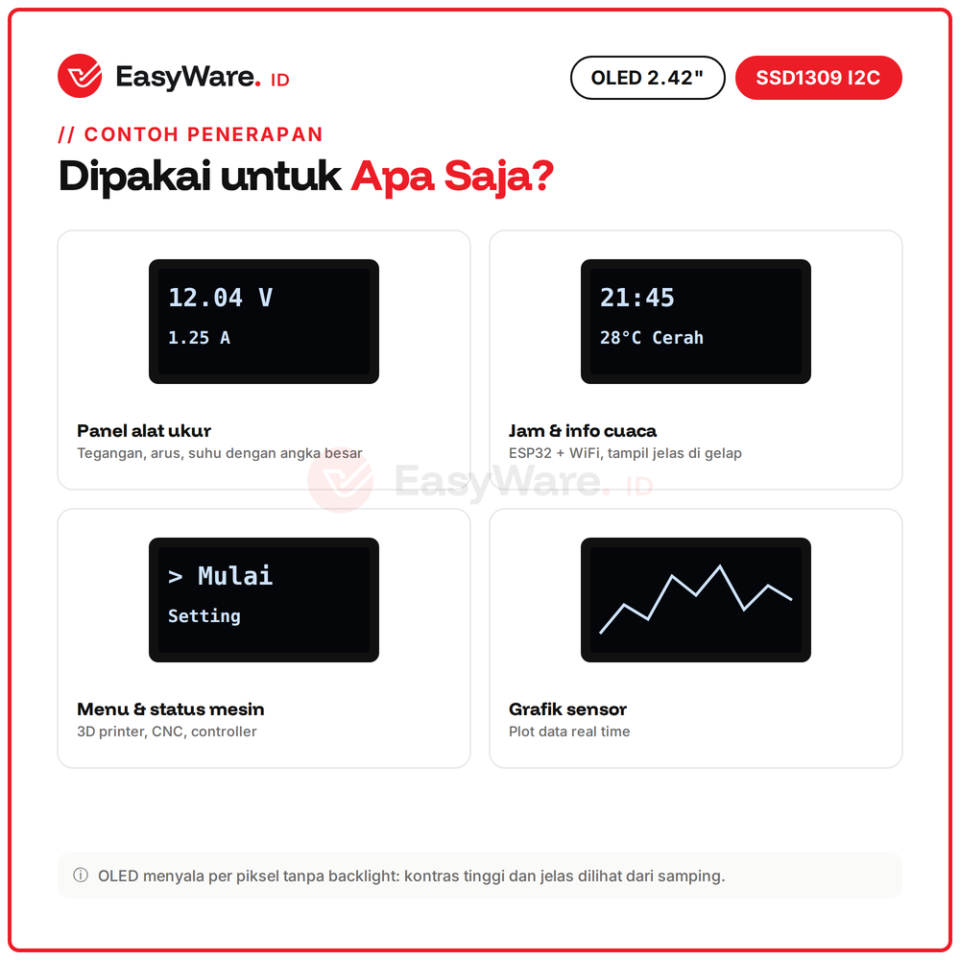

Aplikasi
✅ Panel alat ukur tegangan, arus, suhu
✅ Jam dan info cuaca ESP32
✅ Menu dan status mesin, 3D printer, CNC
✅ Grafik data sensor
FAQ
Bisa library Adafruit SSD1306?
Disarankan U8g2 dengan driver SSD1309.
Bisa ESP32?
Bisa, tegangan 3,3V.
Beda Blue dan Black?
Layar sama, beda papan dan jumlah pin.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 25 gram |
|---|---|
| Dimensi | 3 × 3 × 3 cm |
| Kategori | Display |
