LED 7 Segment 0.56 inch 1 Digit Merah Common Cathode Common Anode Seven Segment 10 Pin KEM-5613 (2 Pilihan)
Di marketplace mulai Rp3.500 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 3 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

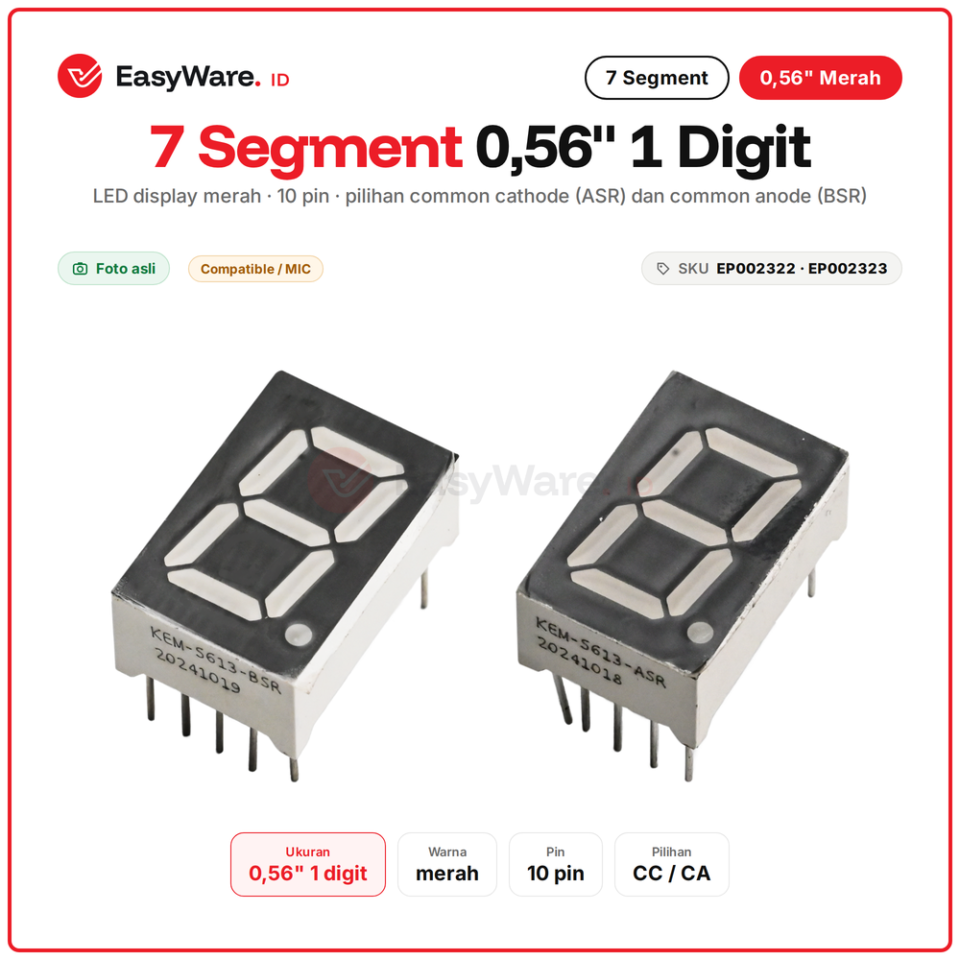

LED display 7 segment 1 digit ukuran 0,56 inci warna merah dengan titik desimal. Tersedia pilihan common cathode (KEM-5613-ASR) dan common anode (KEM-5613-BSR). Kemasan 10 pin standar, mudah dipasang di breadboard atau PCB lubang. Cocok untuk penghitung, jam, timer, termometer digital, dan latihan elektronika.
Satu digit 7 segment ibarat 8 LED kecil berbentuk garis. Menyalakan kombinasi garis tertentu membentuk angka 0 sampai 9.

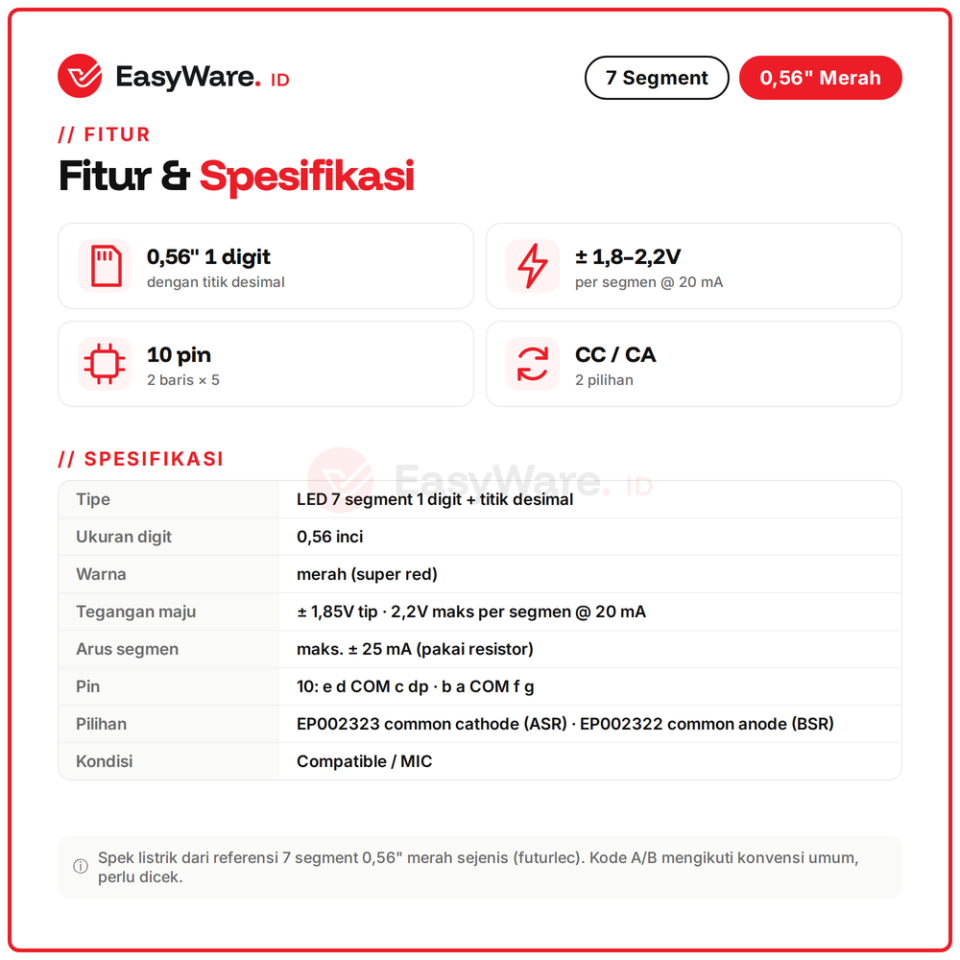

Spesifikasi
| Tipe | LED 7 segment 1 digit + titik desimal |
|---|---|
| Ukuran digit | 0,56 inci |
| Warna | merah |
| Tegangan maju | sekitar 1,85V, maks 2,2V per segmen pada 20 mA |
| Arus segmen | maks sekitar 25 mA, pakai resistor |

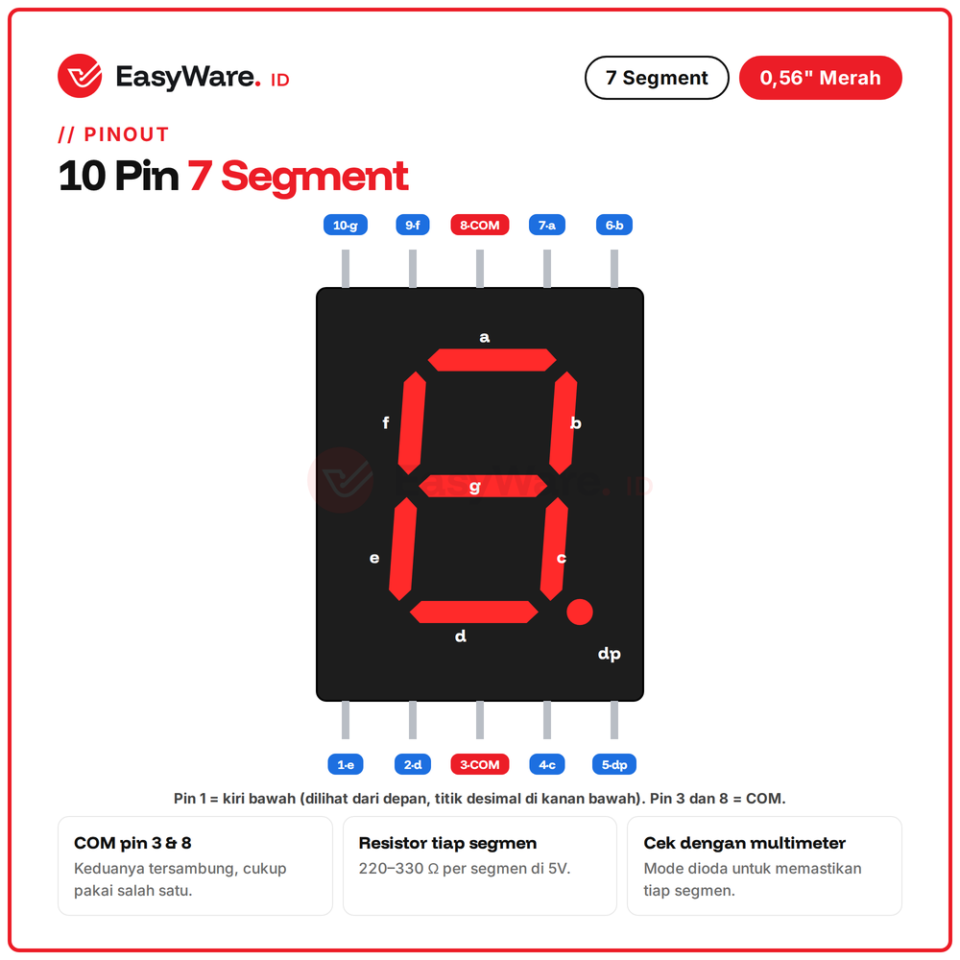

| Jumlah pin | 10 pin, 2 baris x 5 |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002322, EP002323 |

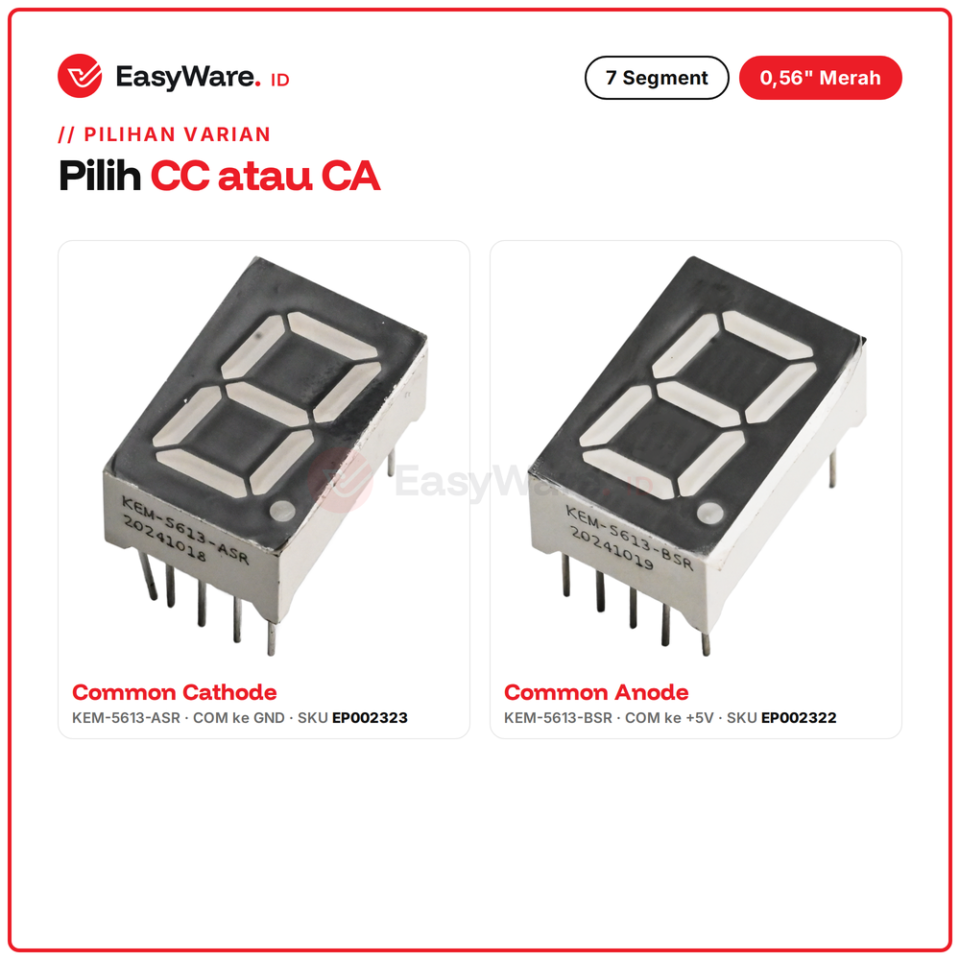

Pilihan Varian
| SKU | Varian |
|---|---|
| EP002323 | Common cathode (KEM-5613-ASR), COM ke GND |
| EP002322 | Common anode (KEM-5613-BSR), COM ke +5V |

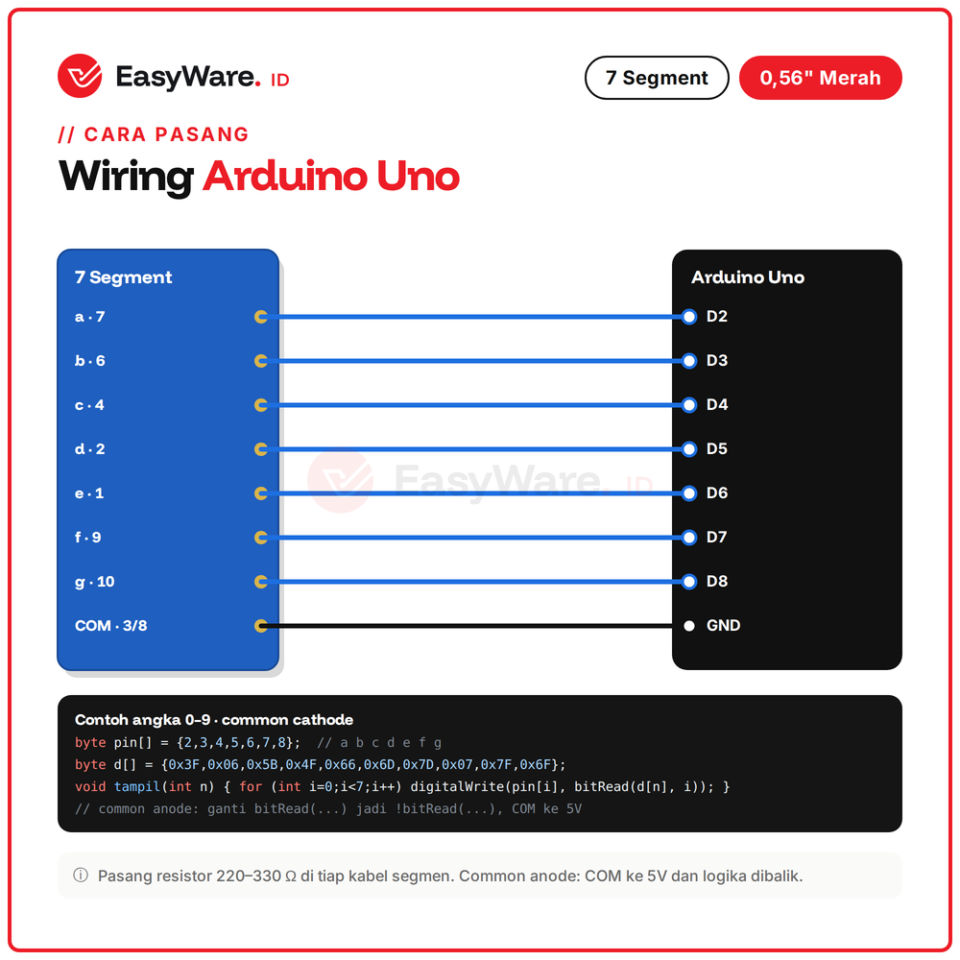

Wiring
| Pin modul | Sambung ke |
|---|---|
| a, b, c, d, e, f, g | D2 sampai D8 lewat resistor 220 ohm |
| dp | D9 lewat resistor (opsional) |
| COM pin 3 / 8 | GND |
Cara Pakai
- a, b, c, d, e, f, g → D2 sampai D8 lewat resistor 220 ohm
- dp → D9 lewat resistor (opsional)
- COM pin 3 / 8 → GND

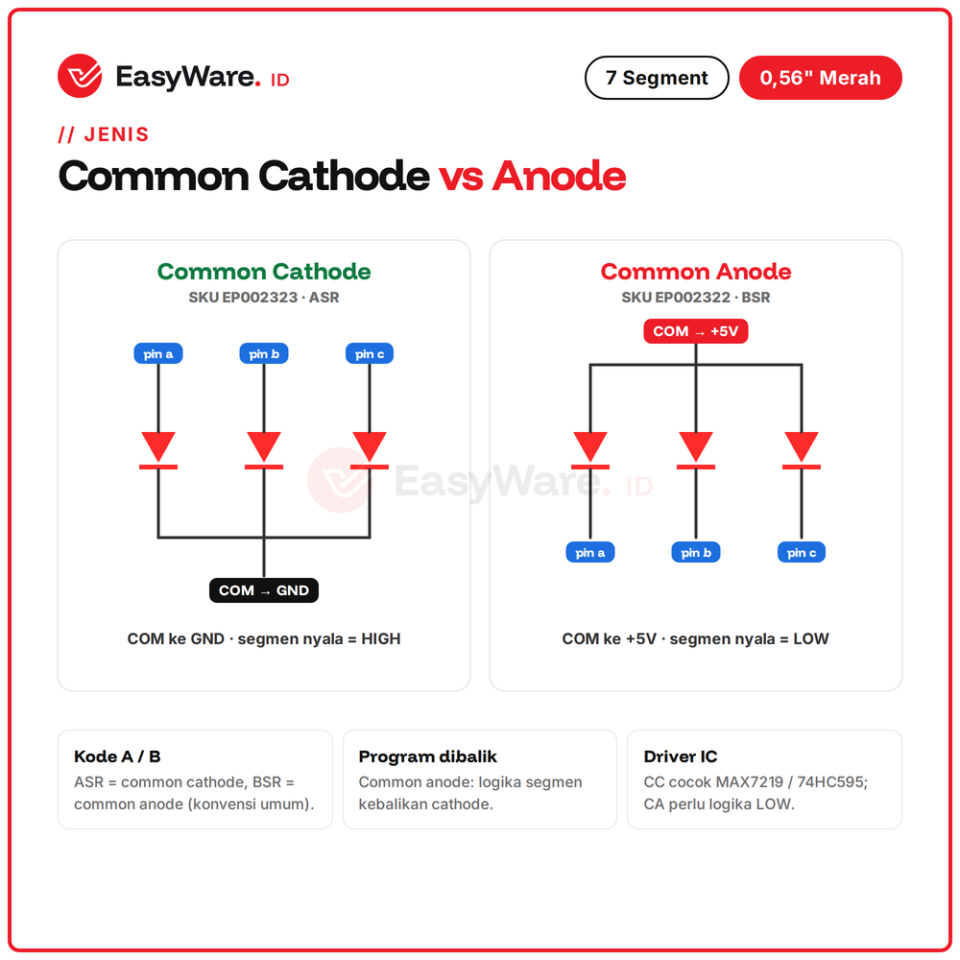

Perbandingan
| Pilihan | Keterangan |
|---|---|
| Common cathode | COM ke GND, segmen nyala saat HIGH |
| Common anode | COM ke 5V, segmen nyala saat LOW |
Aplikasi
✅ Penghitung dan papan skor mini
✅ Jam dan timer sederhana
✅ Termometer digital
✅ Belajar elektronika dan logika
FAQ
Bedanya ASR dan BSR?
ASR common cathode (COM ke GND), BSR common anode (COM ke 5V).
Perlu resistor?
Ya, satu resistor 220 sampai 330 ohm per segmen di 5V.
Bisa pakai driver IC?
Bisa, common cathode cocok dengan MAX7219 atau 74HC595.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Display |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
