LCD 1602 Biru 16x2 Karakter HD44780 5V untuk Arduino
Di marketplace mulai Rp25.000 · lebih hemat Rp2.500
- Tanpa minimum belanja
- Dapat 22 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

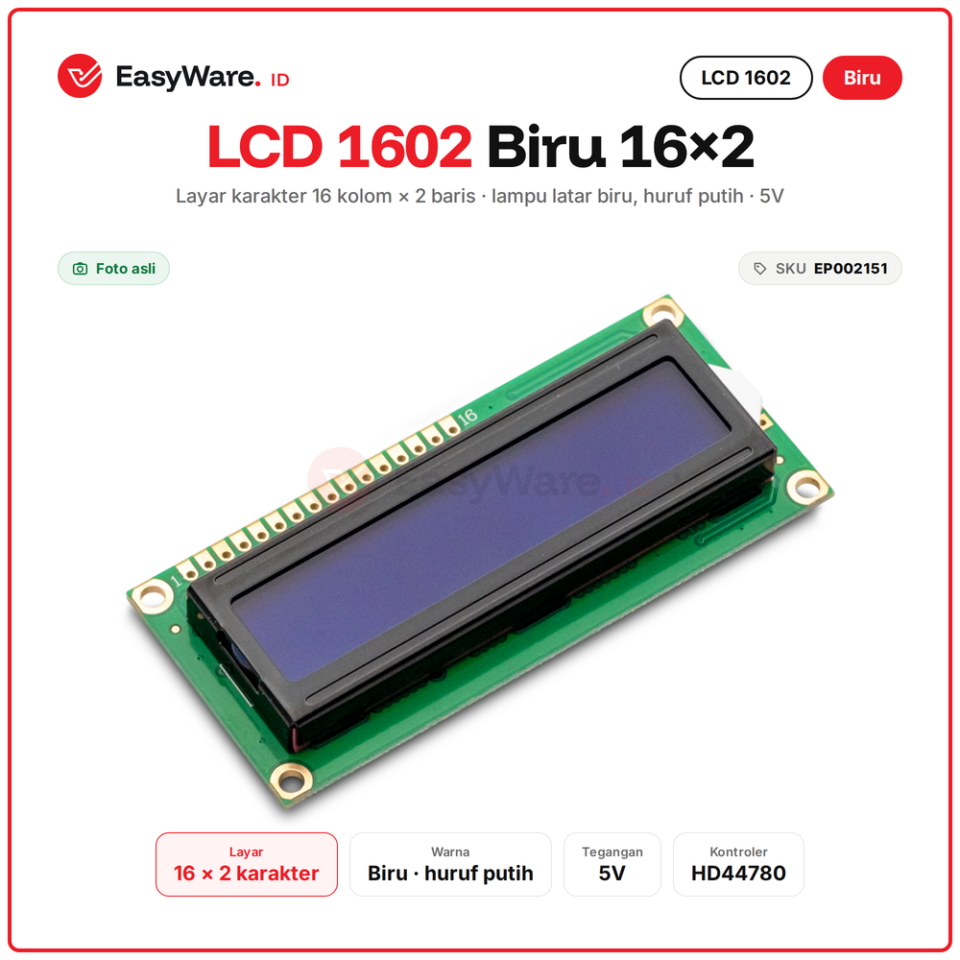

LCD 1602 adalah layar teks 16 kolom × 2 baris dengan lampu latar biru dan huruf putih. Layar ini paling sering dipakai untuk menampilkan nilai sensor, menu, dan pesan di proyek Arduino, karena library LiquidCrystal sudah tersedia di Arduino IDE.
Cara kerjanya seperti papan skor dengan 32 kotak huruf: mikrokontroler cukup mengirim huruf dan posisinya, lalu chip kontroler HD44780 di balik layar yang menggambar hurufnya. Kontras diatur lewat potensio di pin V0.

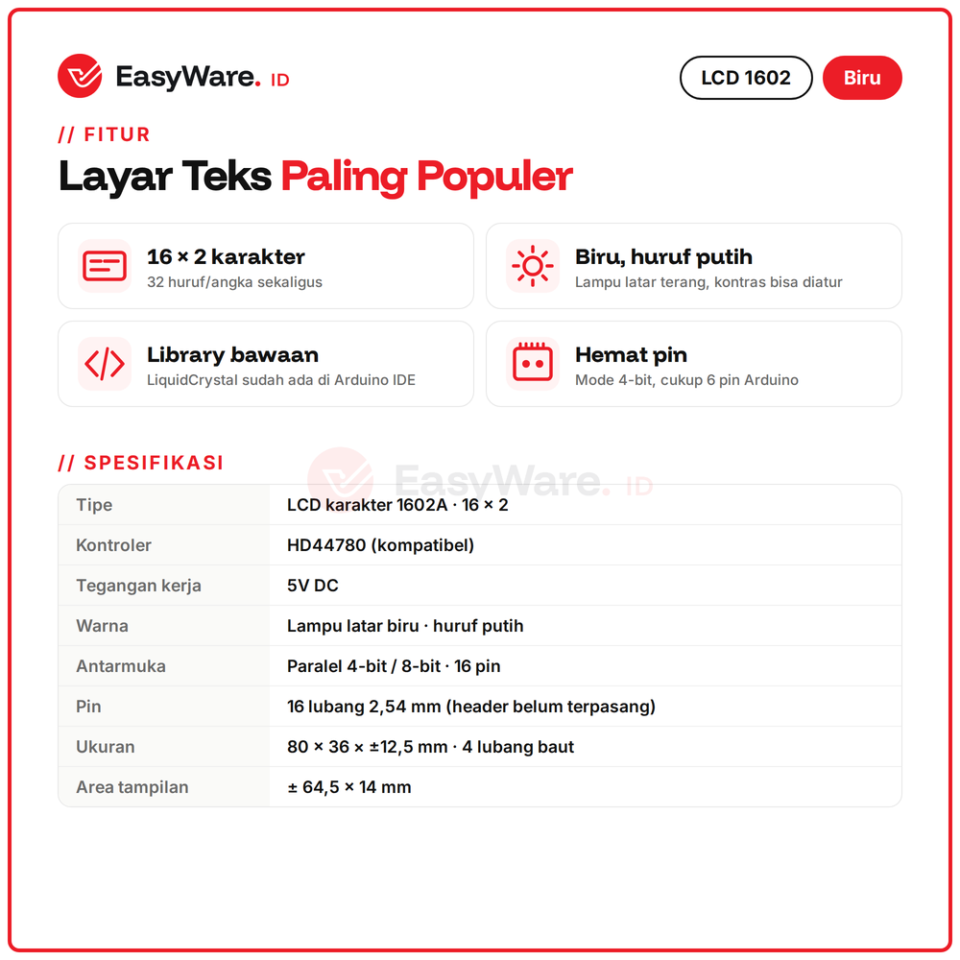

Spesifikasi
| Tipe | LCD karakter 1602A, 16 × 2 |
|---|---|
| Kontroler | HD44780 (kompatibel) |
| Tegangan kerja | 5V DC |
| Warna | Lampu latar biru, huruf putih |
| Antarmuka | Paralel 4-bit / 8-bit, 16 pin |

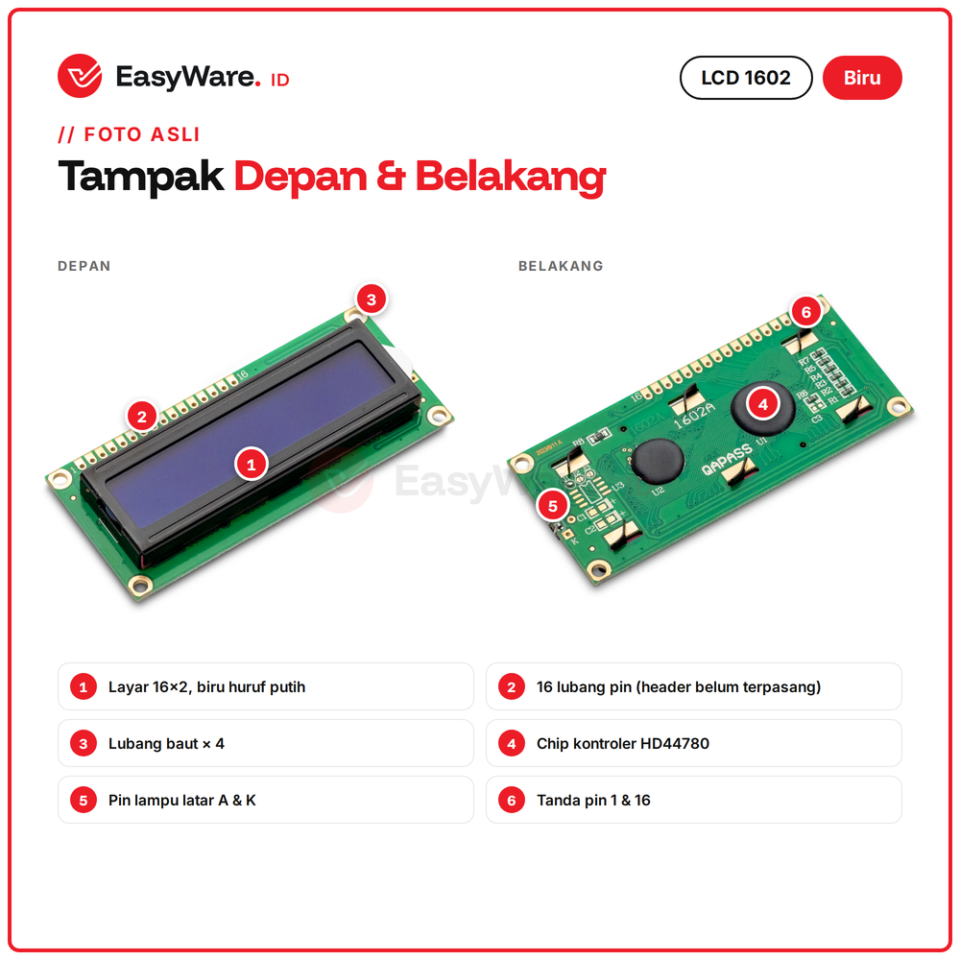

| Pin | 16 lubang 2,54 mm (header belum terpasang) |

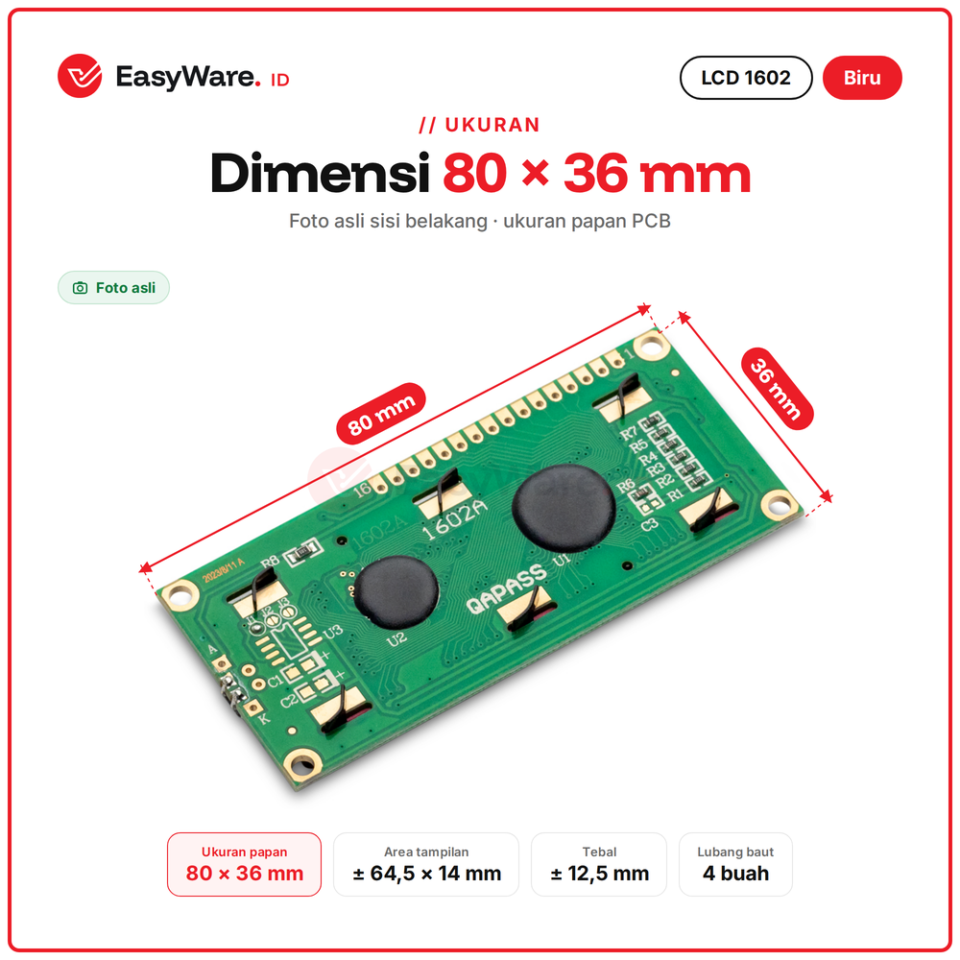

| Ukuran | ± 80 × 36 × 12,5 mm, 4 lubang baut |
| Area tampilan | ± 64,5 × 14 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002151 |

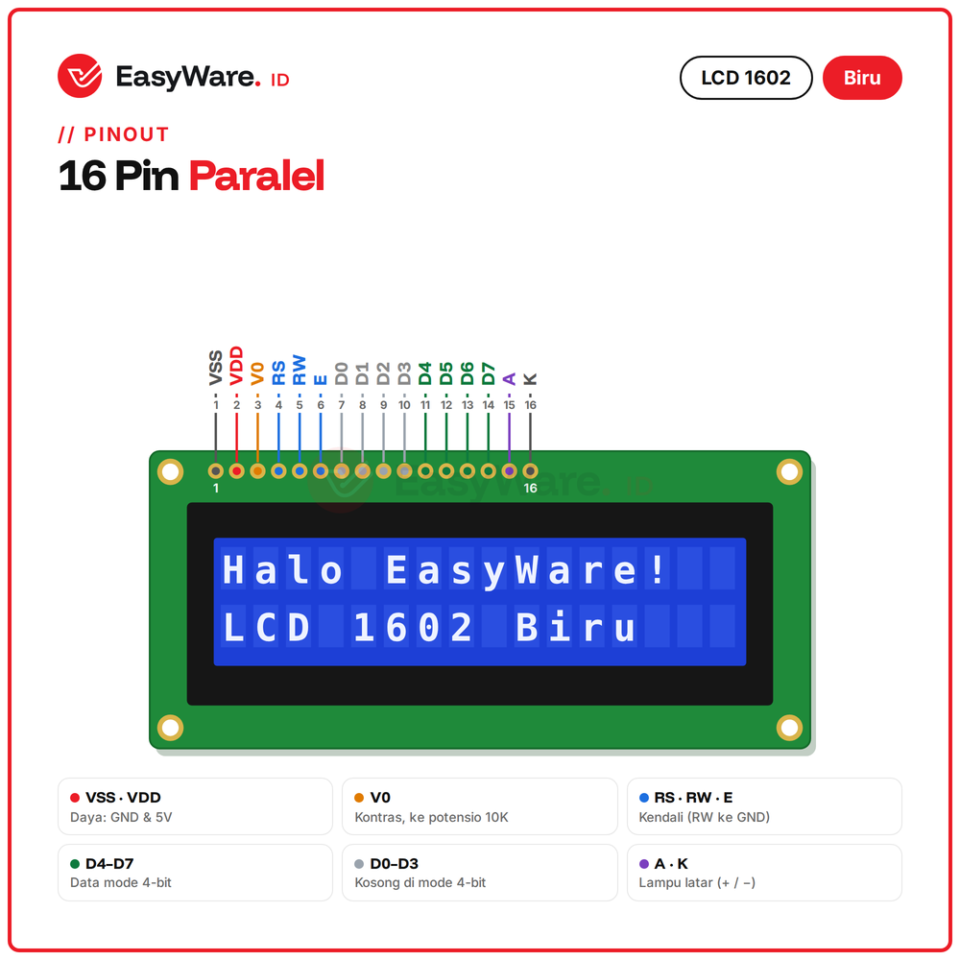

Pin & Wiring Arduino Uno (4-bit)
| Pin | Nama | Fungsi | Arduino Uno |
|---|---|---|---|
| 1 | VSS | Ground | GND |
| 2 | VDD | Daya 5V | 5V |
| 3 | V0 | Kontras | Kaki tengah potensio 10K |
| 4 | RS | Pilih perintah/data | D12 |
| 5 | RW | Baca/tulis | GND |
| 6 | E | Enable | D11 |
| 7–10 | D0–D3 | Data (8-bit) | Tidak dipakai |
| 11–14 | D4–D7 | Data | D5, D4, D3, D2 |
| 15 | A | Lampu latar + | 5V lewat ±220Ω |
| 16 | K | Lampu latar − | GND |

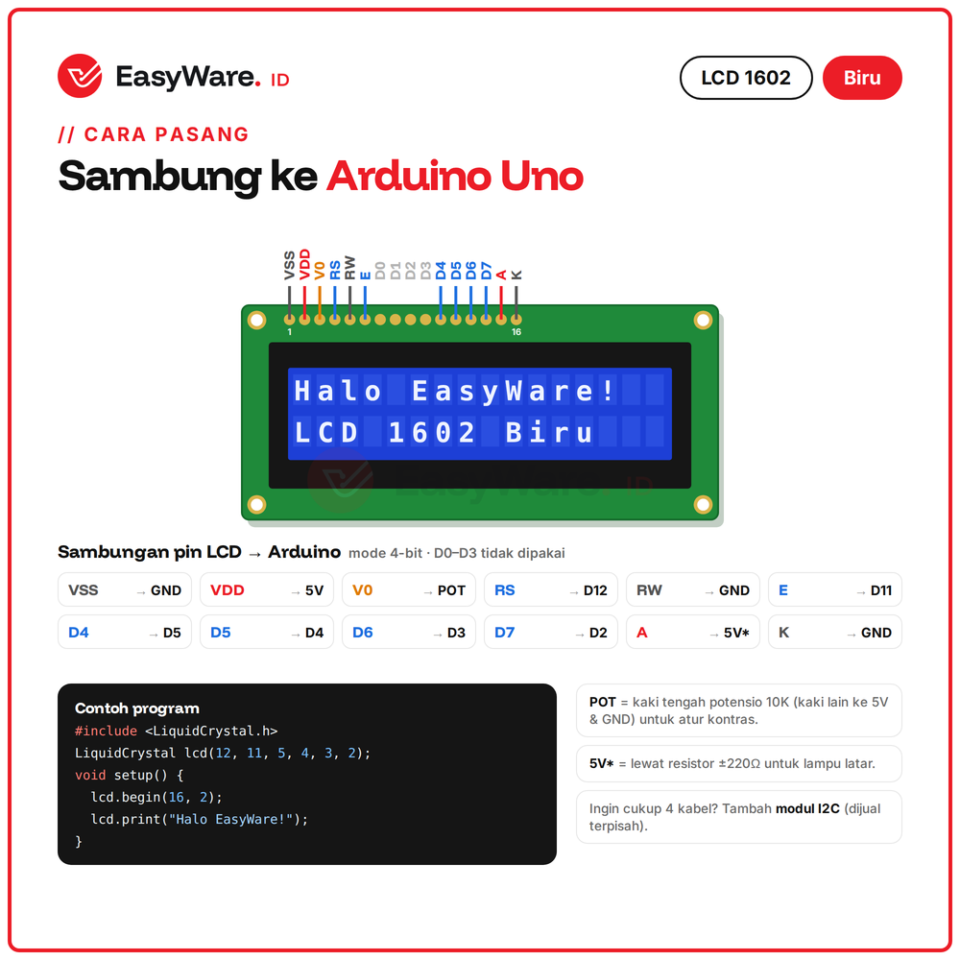

Cara Pakai
- Solder pin header 16 pin ke LCD.
- Sambungkan pin sesuai tabel, termasuk potensio 10K untuk kontras.
- Buka Arduino IDE, pakai library LiquidCrystal (bawaan).
- Tulis
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);, lalulcd.begin(16, 2);danlcd.print("Halo");. - Upload, lalu putar potensio sampai tulisan terlihat jelas.
Perbandingan
| LCD 1602 (produk ini) | LCD 1602 + I2C | OLED 0,96" | |
|---|---|---|---|
| Jumlah kabel | ±12 (6 pin data) | 4 | 4 |
| Tampilan | 16 × 2 karakter | 16 × 2 karakter | Grafik 128 × 64 |
| Ukuran layar | Besar | Besar | Kecil |
Aplikasi
✅ Tampilan suhu, kelembapan, dan tegangan
✅ Jam digital, timer, dan counter
✅ Menu alat dan mesin sederhana
✅ Praktikum mikrokontroler
FAQ
Layar menyala biru tapi tidak ada tulisan?
Putar potensio kontras di pin V0 pelan-pelan; biasanya tulisan muncul di posisi tertentu.
Apakah sudah ada modul I2C?
Belum. Ini versi paralel 16 pin; modul I2C dijual terpisah.
Apakah pin header sudah terpasang?
Belum, tersedia 16 lubang 2,54 mm yang perlu disolder.
Bisa dipakai di ESP32?
Bisa: VDD tetap 5V dan RW ke GND, data dari GPIO ESP32 (mis. RS 19, E 23, D4–D7 ke 18, 17, 16, 15).
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
