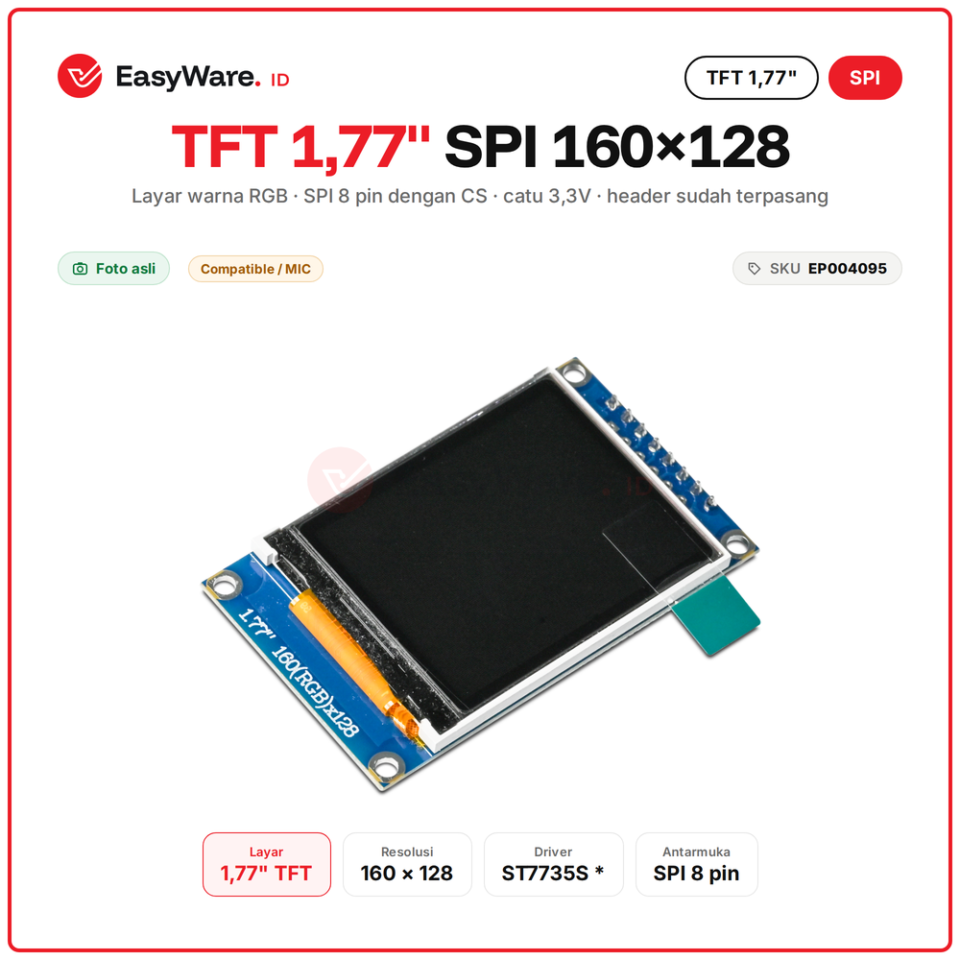

LCD TFT 1.77 inch 160x128 SPI 8 Pin Display Warna RGB ST7735S Layar Arduino ESP32
Di marketplace mulai Rp75.000 · lebih hemat Rp7.500
- Tanpa minimum belanja
- Dapat 67 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

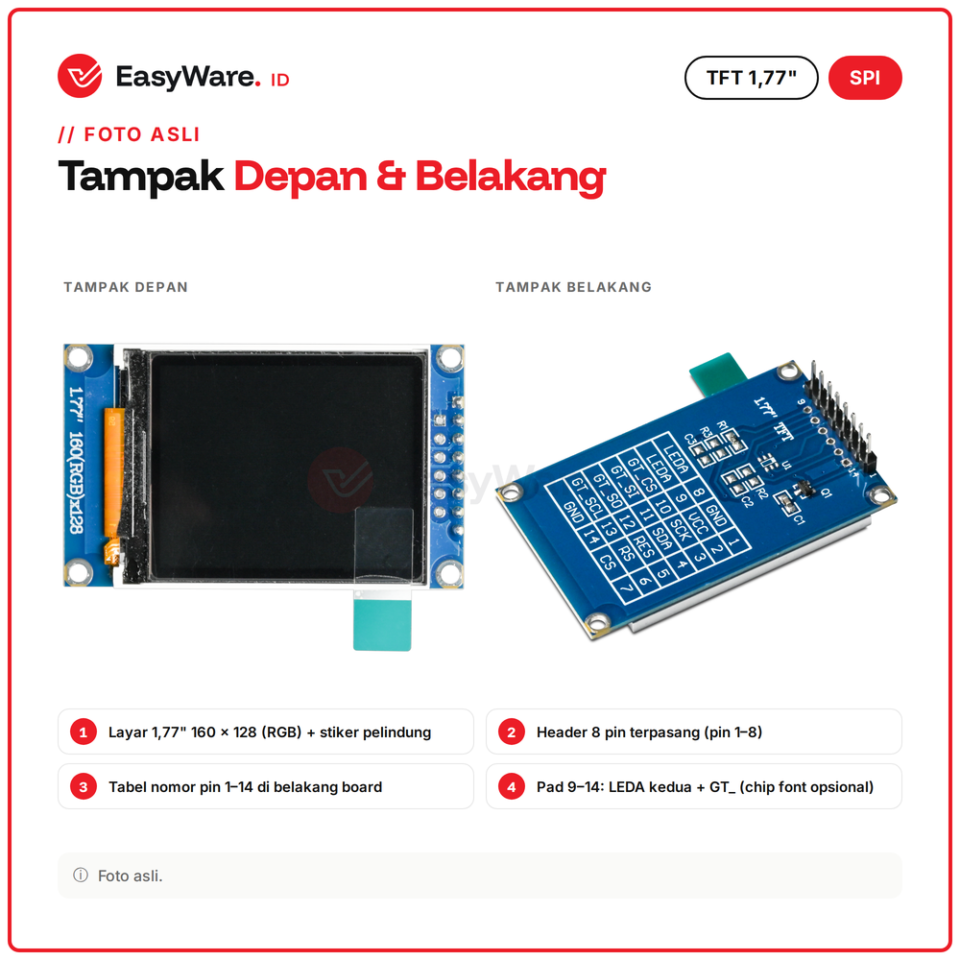

Layar TFT warna 1,77 inci beresolusi 160 x 128 piksel dengan antarmuka SPI. Header 8 pin sudah terpasang, lengkap dengan pin CS sehingga bisa berbagi jalur SPI. Cocok untuk ESP32, ESP8266, STM32, dan Raspberry Pi Pico. Catu dan logika 3,3V; untuk Arduino 5V pakai level shifter.
SPI seperti jalur kirim gambar: SCK adalah ketukan irama, SDA membawa data piksel, RS memberi tahu perintah atau gambar, dan CS memilih layar mana yang diajak bicara.

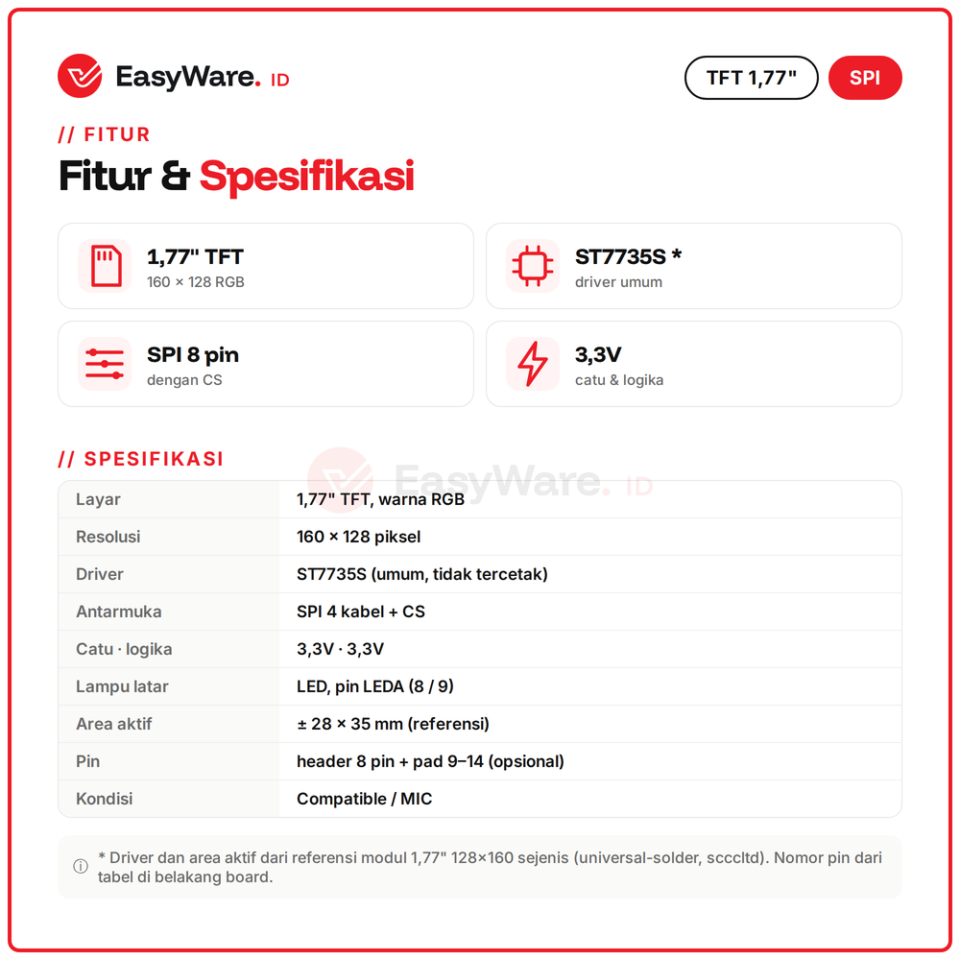

Spesifikasi
| Layar | 1,77 inci TFT warna RGB |
|---|---|
| Resolusi | 160 x 128 piksel |
| Driver | ST7735S (umum untuk modul ini) |
| Antarmuka | SPI 4 kabel + CS |
| Catu dan logika | 3,3V |
| Lampu latar | LED, pin LEDA |
| Area aktif | sekitar 28 x 35 mm |

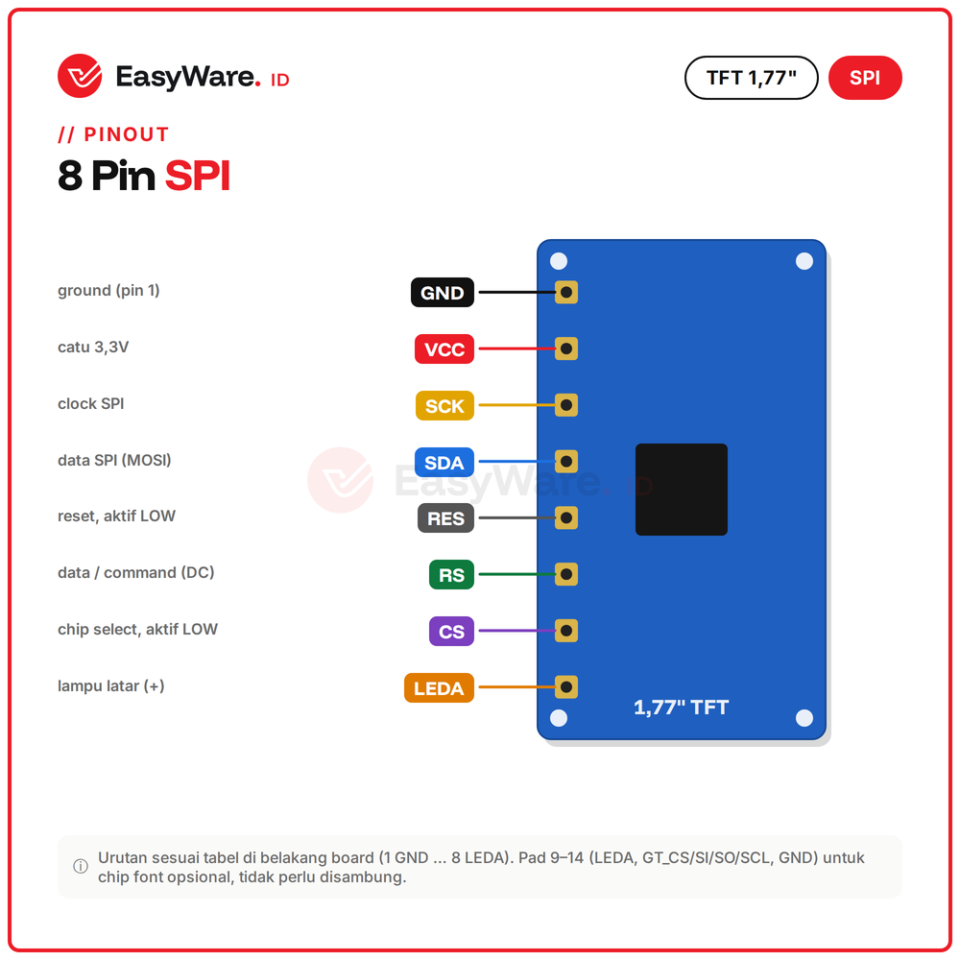

| Pin | header 8 pin, pad 9-14 opsional |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP004095 |

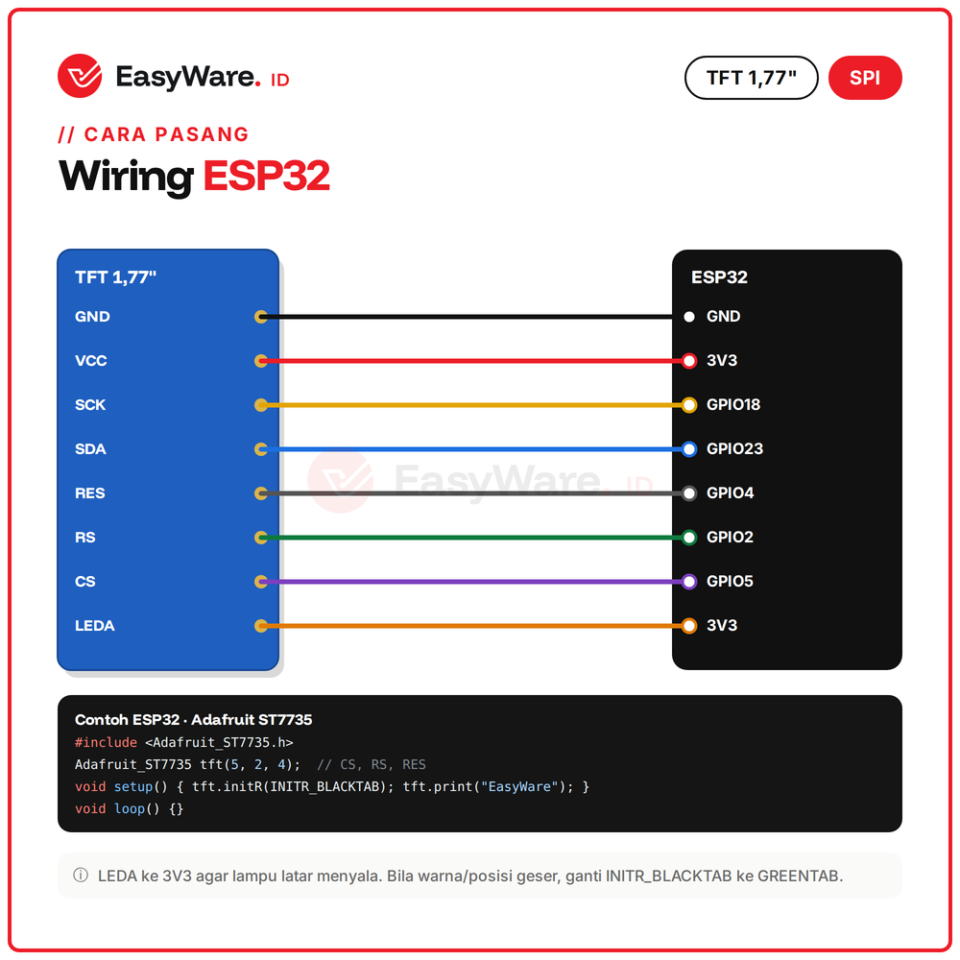

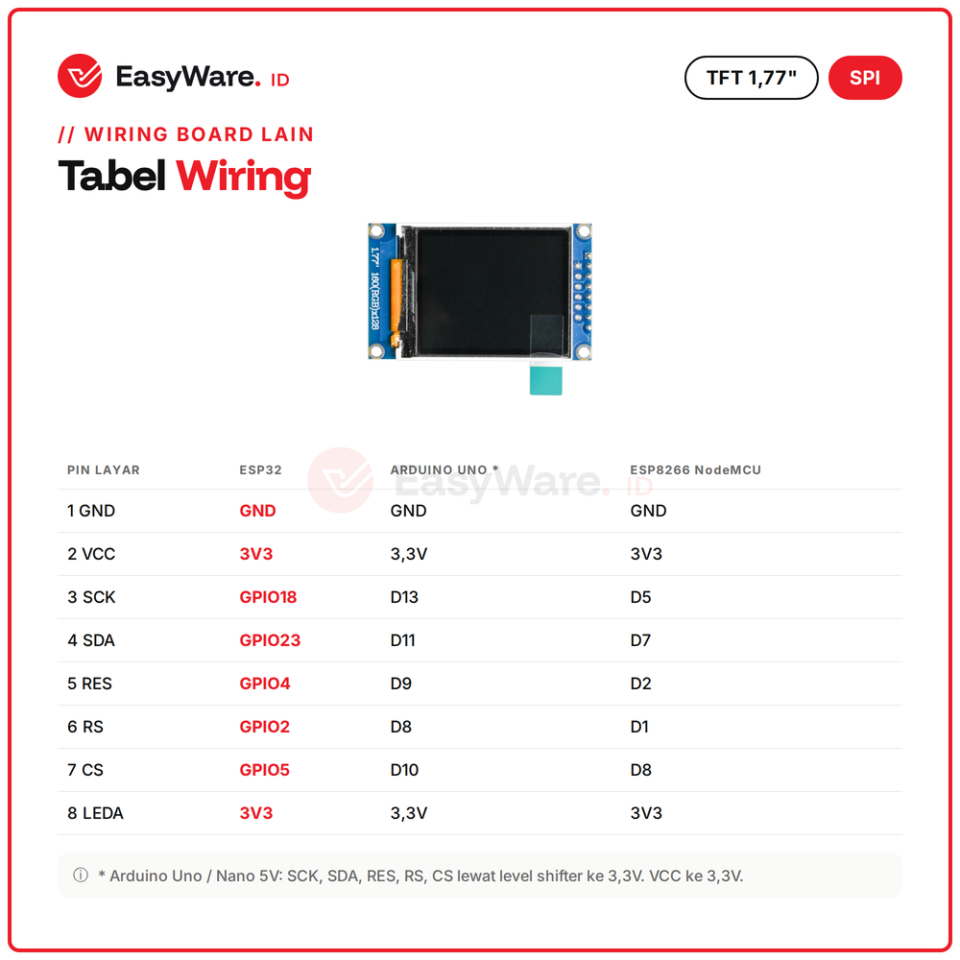

Wiring
| Pin modul | Sambung ke |
|---|---|
| GND | GND |
| VCC | 3V3 |
| SCK | GPIO18 |
| SDA | GPIO23 |
| RES | GPIO4 |
| RS | GPIO2 |
| CS | GPIO5 |
| LEDA | 3V3 |
Cara Pakai
- Sambungkan pin sesuai tabel wiring, VCC dan LEDA ke 3,3V
- Install library Adafruit ST7735 and ST7789
- Inisialisasi dengan tft.initR(INITR_BLACKTAB)
- Bila warna atau posisi gambar bergeser, coba INITR_GREENTAB
Perbandingan
| Pilihan | Keterangan |
|---|---|
| TFT 1,77 inci ini | 160 x 128, SPI 8 pin dengan CS |
| TFT 1,3 inci IPS ST7789 | 240 x 240, tanpa CS |
| TFT 1,8 inci ST7735 | 160 x 128 + slot SD |

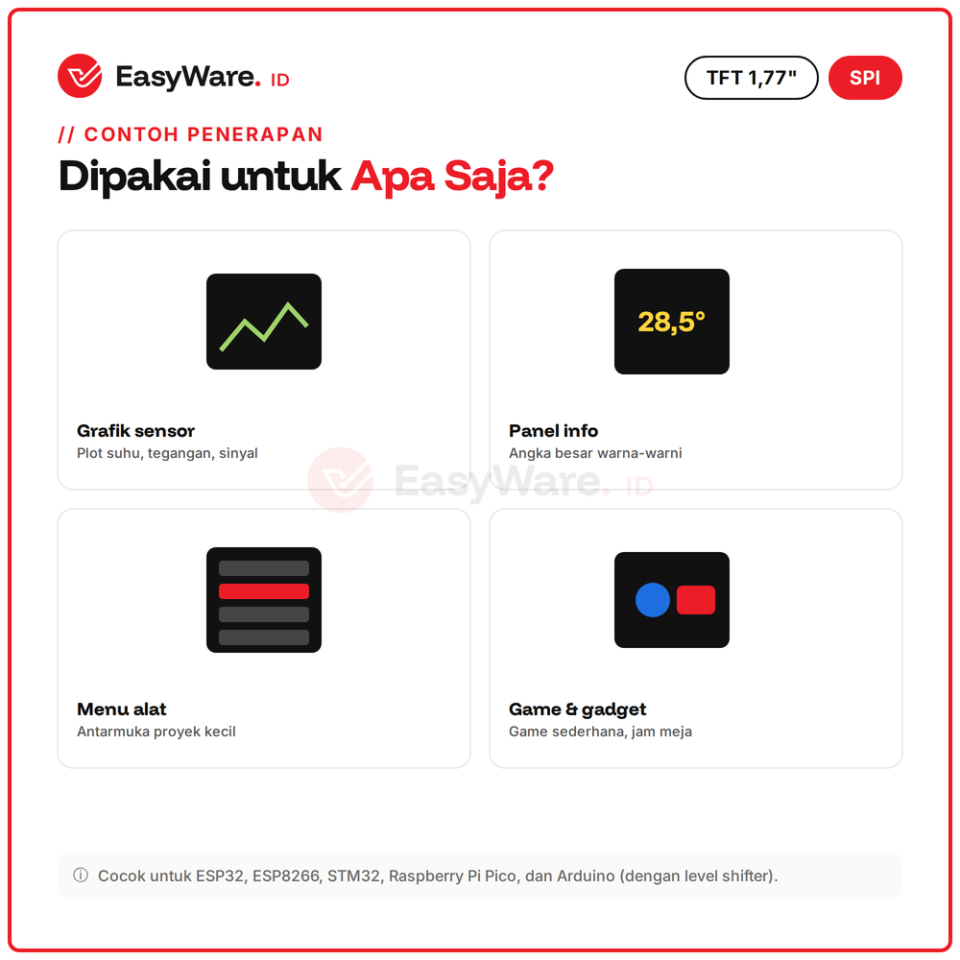

Aplikasi
✅ Grafik dan nilai sensor
✅ Panel info angka warna-warni
✅ Menu antarmuka alat
✅ Game sederhana dan gadget
FAQ
Bisa langsung ke Arduino Uno?
Bisa dengan level shifter 5V ke 3,3V pada pin sinyal, VCC ke 3,3V.
Library apa yang dipakai?
Adafruit ST7735 and ST7789 atau TFT_eSPI dengan driver ST7735.
Gambar bergeser atau warna terbalik?
Ganti jenis tab di initR, misalnya INITR_GREENTAB atau INITR_REDTAB.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 14 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Display |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Baru

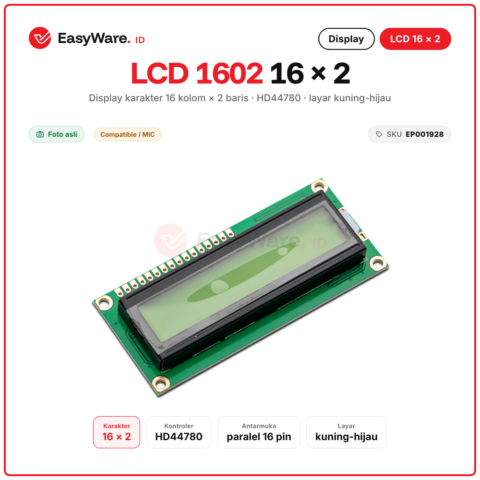

LCD 1602 16x2 Karakter HD44780 Layar Kuning Hijau Backlight Paralel 16 Pin Display Arduino Tanpa I2C
Lebih murah dari marketplace
Stok habisStok habis

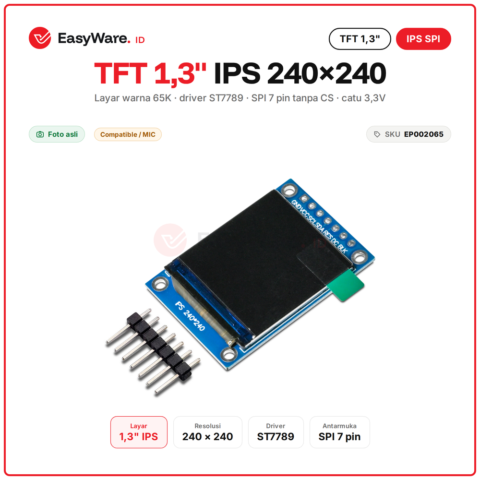

LCD TFT IPS 1.3 inch 240x240 ST7789 SPI 7 Pin Display Warna 65K Layar ESP32 Arduino
