Modul Mini RS232 to TTL MAX3232 Konverter Level Serial DB9 3.3V 5V untuk Arduino ESP32 PLC CNC Timbangan
Di marketplace mulai Rp6.500 · lebih hemat Rp600
- Tanpa minimum belanja
- Dapat 5 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

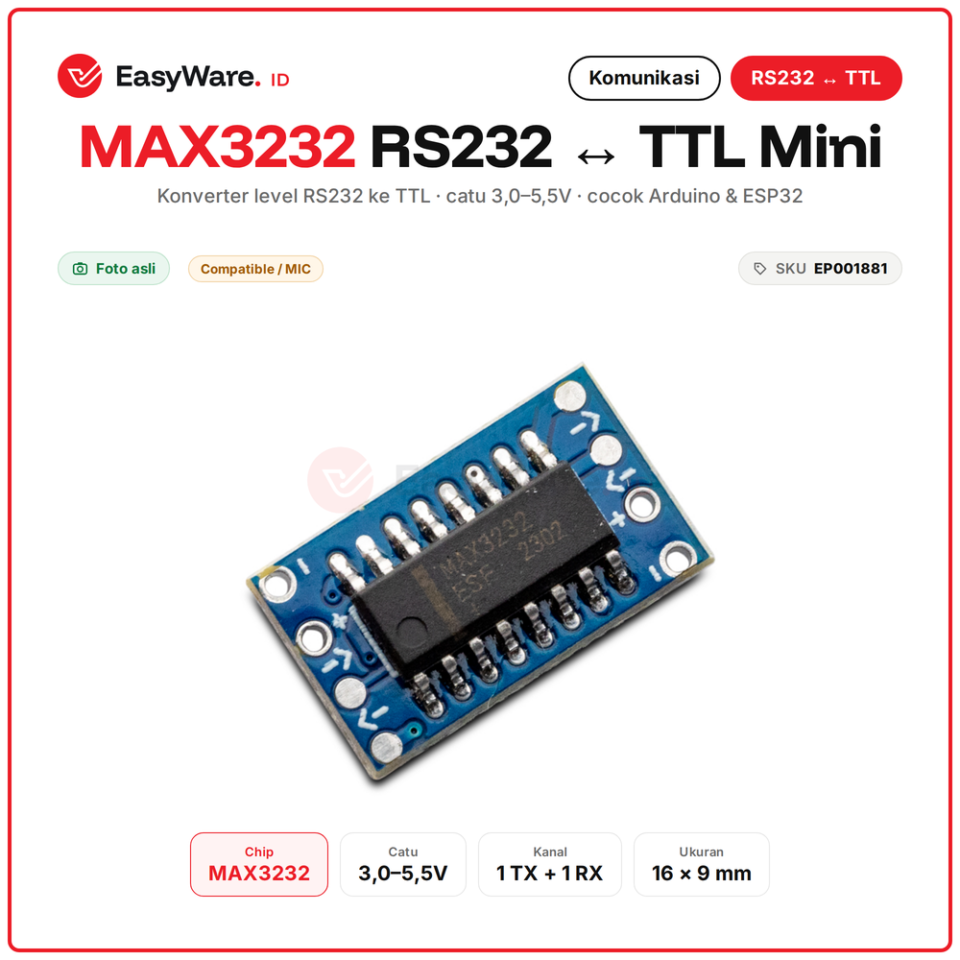

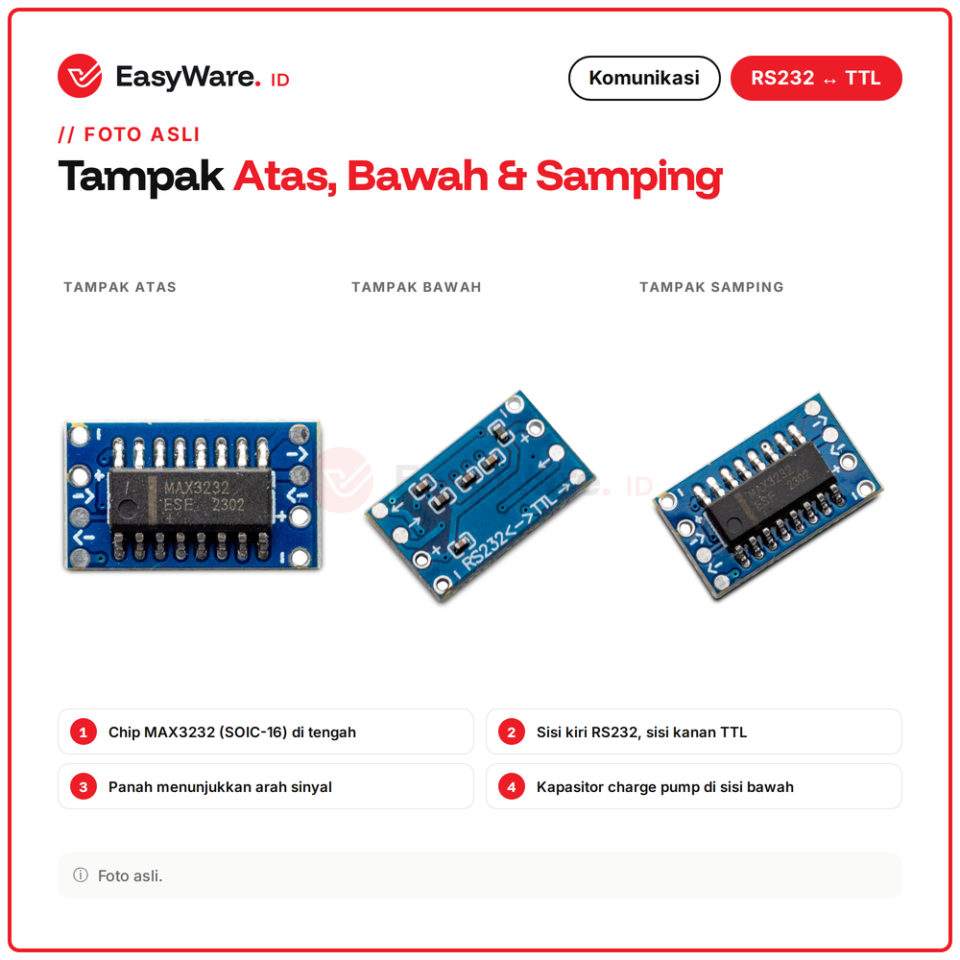

Modul mini konverter level RS232 ke TTL dengan chip MAX3232, ukuran sekitar 16 x 9 mm. Menghubungkan port RS232 (PC, PLC, mesin, timbangan) ke Arduino atau ESP32. Bekerja di catu 3,0 sampai 5,5V, jadi cocok untuk board 3,3V maupun 5V. Arah sinyal ditandai panah di PCB.

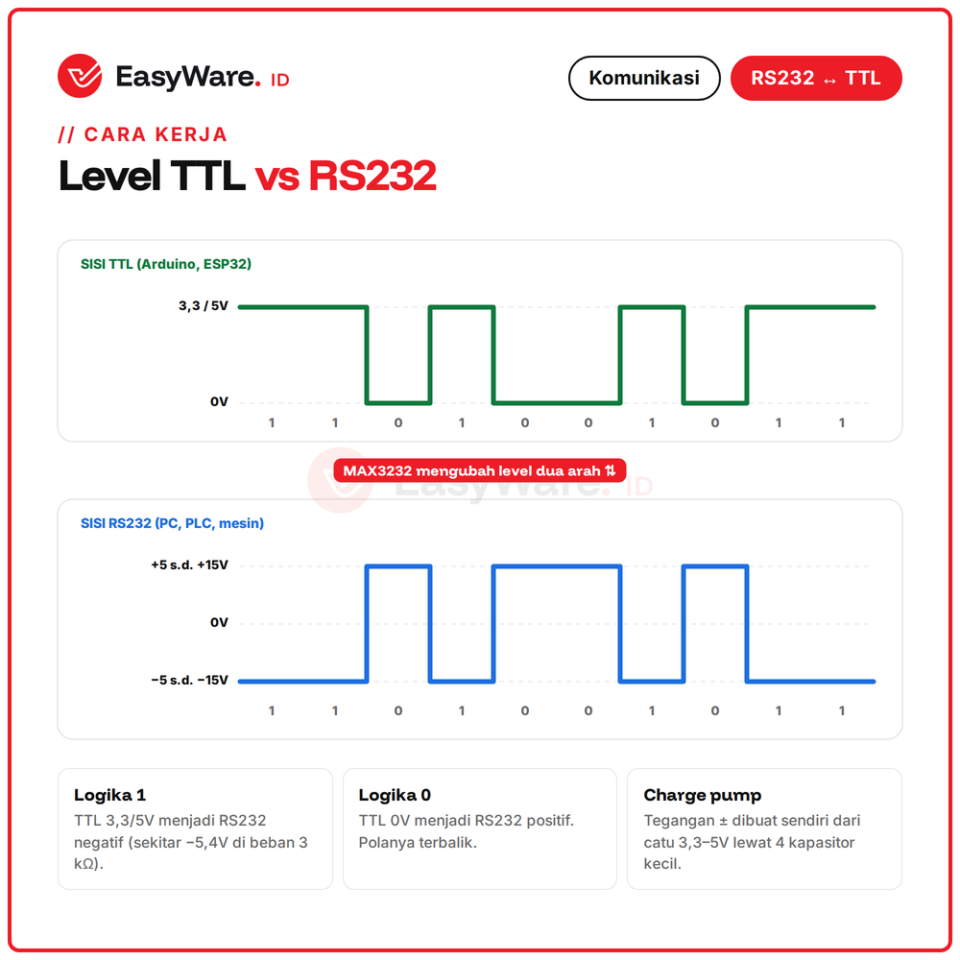

RS232 dan TTL ibarat dua bahasa dengan nada suara berbeda: RS232 memakai tegangan plus minus belasan volt, TTL hanya 0 sampai 5V. MAX3232 menjadi penerjemah agar keduanya bisa saling bicara tanpa merusak pin mikrokontroler.

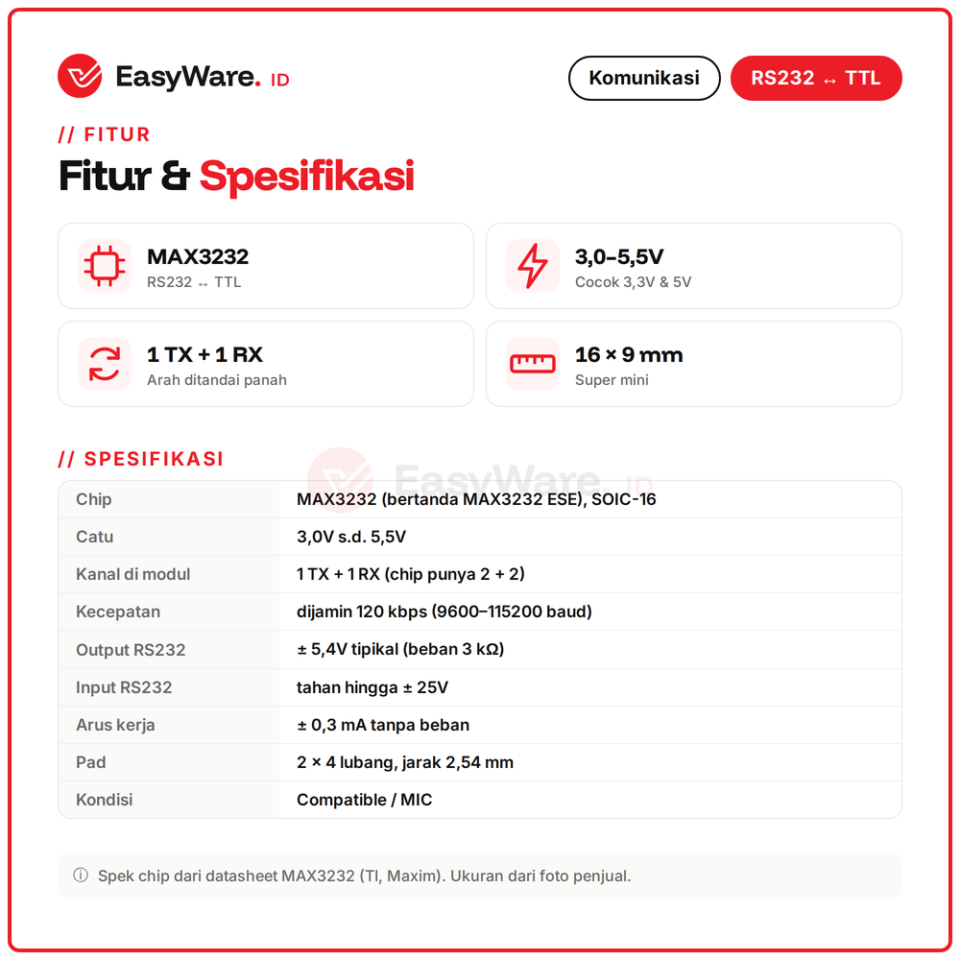

Spesifikasi
| Chip | MAX3232 bertanda MAX3232 ESE, SOIC-16 |
|---|---|
| Catu | 3,0V sampai 5,5V |
| Kanal di modul | 1 TX dan 1 RX |
| Kecepatan | dijamin 120 kbps, cocok 9600 sampai 115200 baud |
| Output RS232 | sekitar plus minus 5,4V di beban 3 kOhm |
| Input RS232 | tahan sampai plus minus 25V |
| Pad | 2 x 4 lubang jarak 2,54 mm |

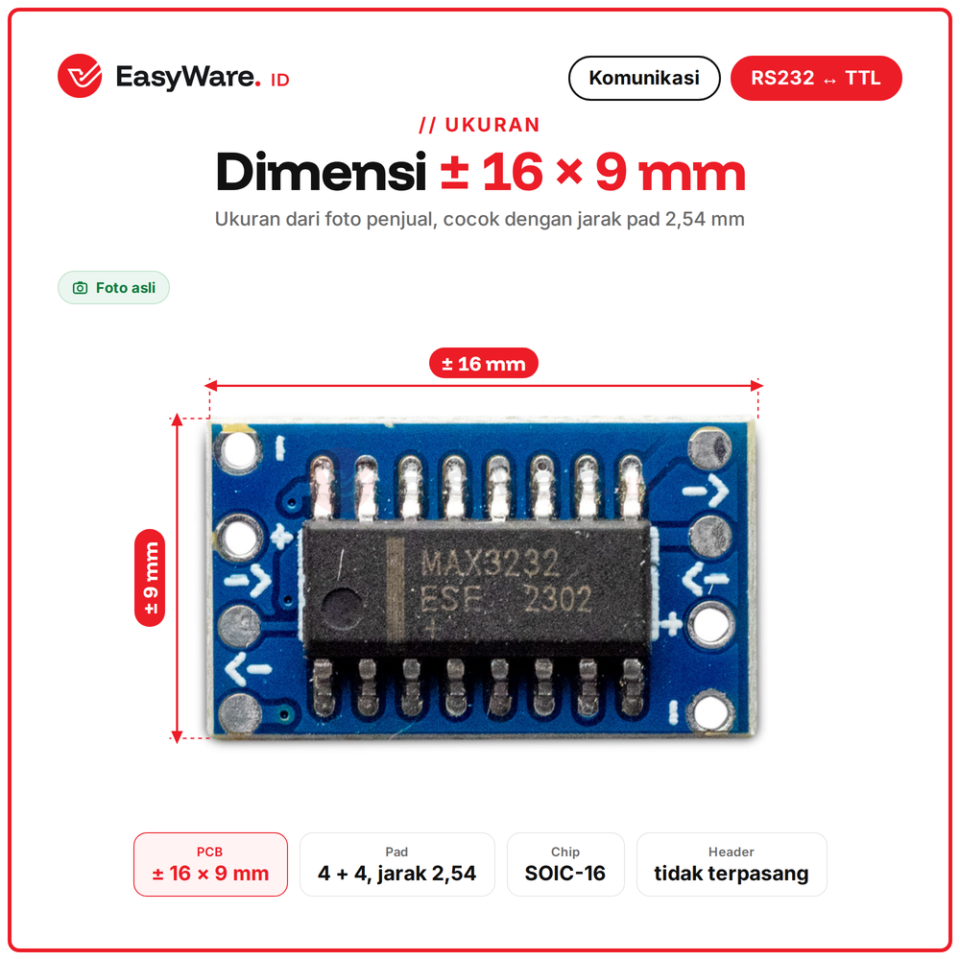

| Ukuran | sekitar 16 x 9 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001881 |

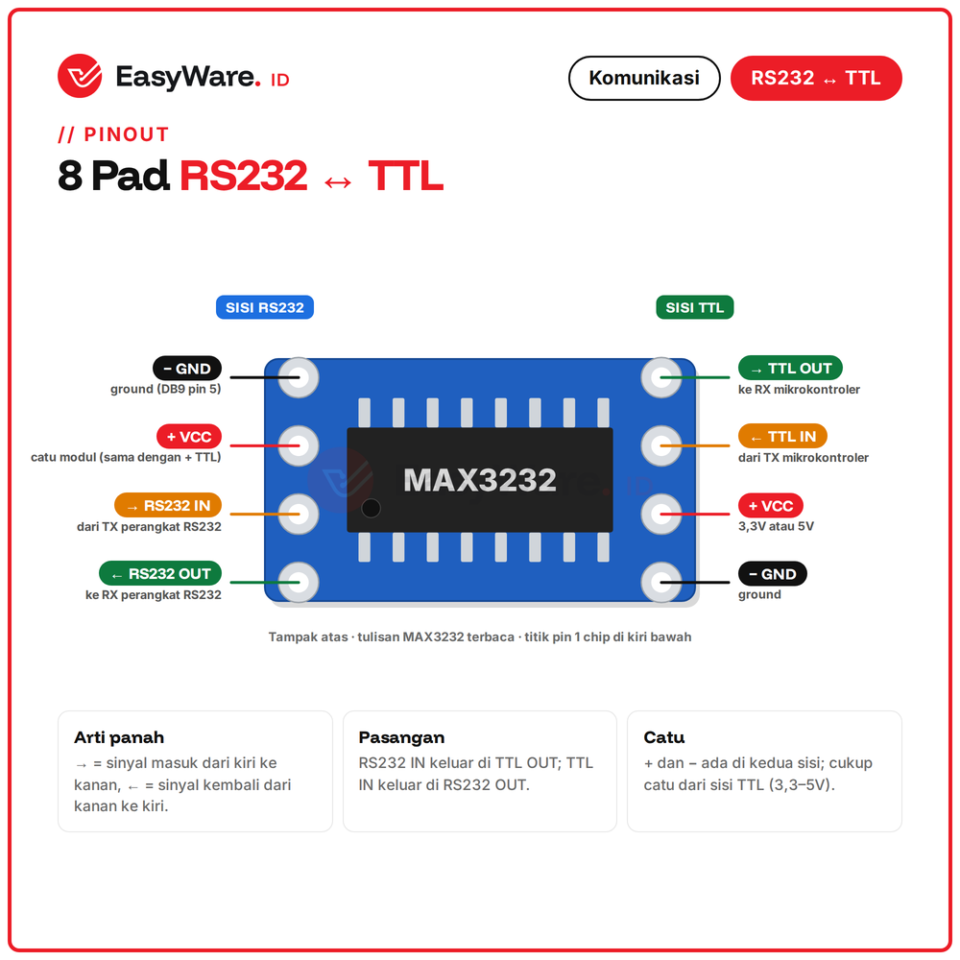

Pin
| Pin | Fungsi |
|---|---|
| Sisi TTL panah kanan | TTL OUT ke RX mikrokontroler |
| Sisi TTL panah kiri | TTL IN dari TX mikrokontroler |
| Plus | VCC 3,3V atau 5V |
| Minus | GND |
| Sisi RS232 panah kanan | RS232 IN dari TX perangkat |
| Sisi RS232 panah kiri | RS232 OUT ke RX perangkat |

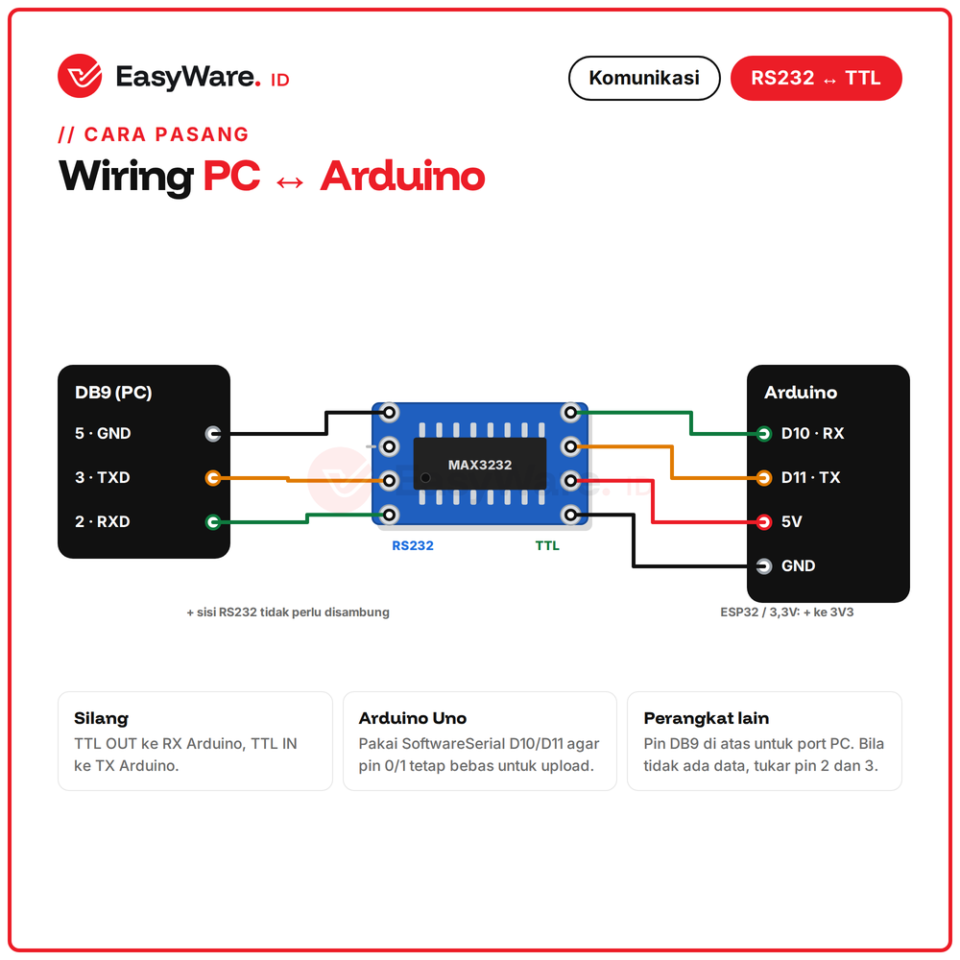

Cara Pakai
- Sisi TTL: plus ke 5V atau 3,3V, minus ke GND
- TTL OUT ke RX Arduino, TTL IN ke TX Arduino (silang)
- Sisi RS232: RS232 IN ke pin 3 DB9 (TXD PC), RS232 OUT ke pin 2 DB9 (RXD PC), minus ke pin 5
- Pada Arduino Uno pakai SoftwareSerial misalnya D10 dan D11, set baud sama dengan perangkat
Perbandingan
| Pilihan | Keterangan |
|---|---|
| RS232 | plus minus 5 sampai 15V, kabel DB9 |
| TTL | 0V dan 3,3 atau 5V, pin mikrokontroler |
Aplikasi
✅ PLC dan HMI
✅ Mesin CNC dan printer lama berport DB9
✅ Timbangan digital ke Arduino
✅ GPS, modem, dan alat ukur lama
FAQ
Bisa untuk ESP32 3,3V?
Bisa, catu modul dari 3,3V.
Bisa ke port USB laptop?
Tidak langsung, perlu kabel USB to RS232 atau pakai USB to TTL.
Ada berapa jalur?
Satu jalur kirim dan satu jalur terima.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 1 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Komunikasi nirkabel |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
