E32-900T20D Modul Wireless LoRa 868/915MHz 20dBm 5.5km UART

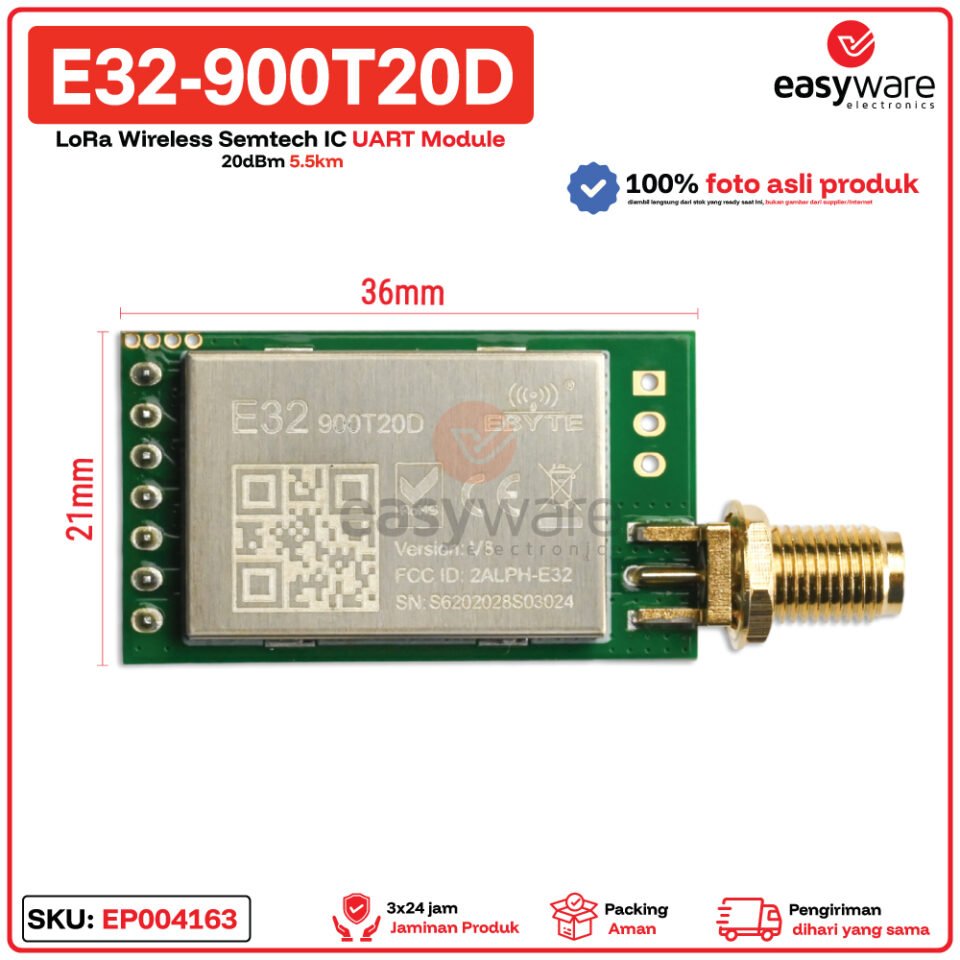

Modul E32-900T20D buatan EBYTE adalah modul transceiver nirkabel berbasis teknologi LoRa yang menggunakan chip Semtech SX1276. Modul ini beroperasi pada frekuensi 868/915MHz dan menawarkan daya pancar hingga 20dBm, memungkinkan komunikasi jarak jauh yang andal hingga jangkauan 5.5 km.

Menggunakan antarmuka UART, modul ini sangat pas dan mudah diintegrasikan dengan mikrokontroler standar untuk berbagai keperluan. Perangkat ini merupakan pilihan ideal untuk proyek Internet of Things (IoT), sistem telemetri dan SCADA, serta pemantauan jarak jauh (remote monitoring) yang rentan terhadap interferensi sinyal.

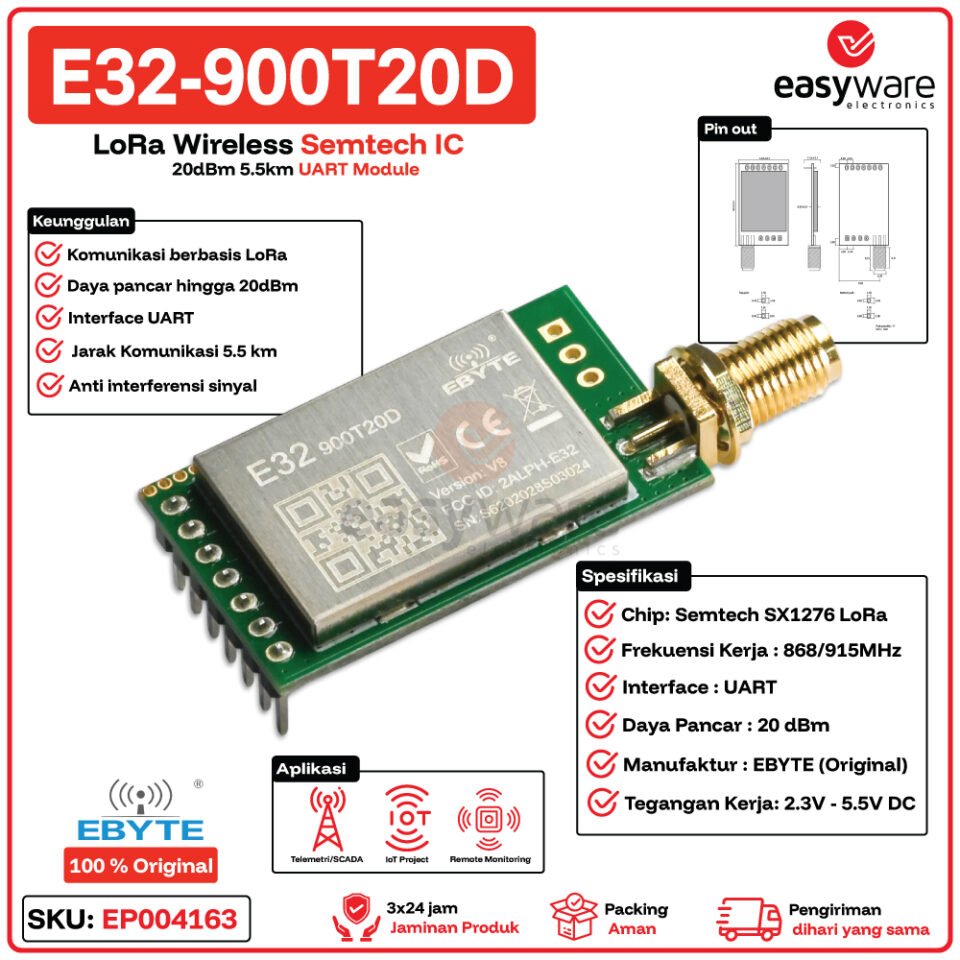

Spesifikasi

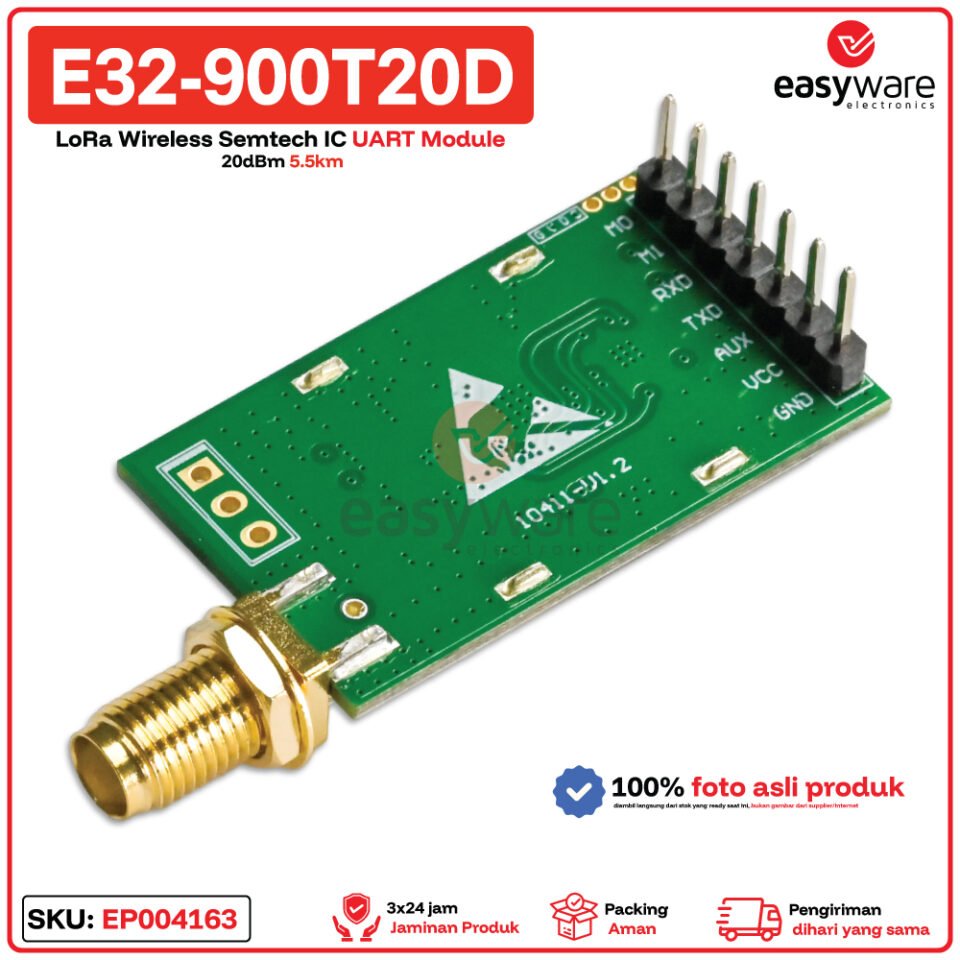

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ LoRa E32: Library yang sangat populer dan stabil dari Renzo Mischianti untuk mengatur mode serta bertukar pesan pada modul EBYTE seri E32 di platform Arduino.

✅ SoftwareSerial: Library bawaan IDE untuk komunikasi serial melalui pin digital biasa jika pin hardware serial sudah terpakai.

Fitur

✅ Komunikasi nirkabel berbasis LoRa dengan keunggulan anti interferensi sinyal yang tangguh di lapangan.

✅ Jangkauan jarak transmisi yang sangat jauh, dapat mencapai 5.5 km pada kondisi ruang terbuka (line of sight).

✅ Antarmuka UART yang memudahkan pertukaran data serial dengan berbagai jenis mikrokontroler.

✅ Mendukung tegangan kerja yang fleksibel (2.3V - 5.5V DC), aman digunakan bersama mikrokontroler berlogika 3.3V maupun 5V.

Perbandingan dengan Modul LoRa Lain

E32-900T20D adalah standar industri yang sangat matang karena menggunakan chip klasik SX1276, sehingga dukungan library dari komunitas untuk modul ini sangatlah luas dan stabil. Trade-off utamanya adalah efisiensi dayanya sedikit berada di bawah generasi cip LLCC68 (seri E220) yang lebih baru, namun tetap lebih dari cukup untuk sebagian besar node sensor mandiri.

Aplikasi

✅ Jaringan sistem telemetri dan SCADA di area industri atau pertanian.

✅ Pengembangan proyek IoT (Internet of Things) yang membutuhkan jangkauan luas.

✅ Pemantauan jarak jauh (remote monitoring) parameter lingkungan atau cuaca.

✅ Komunikasi data tanpa kabel antar dua atau lebih stasiun mikrokontroler (point-to-point / mesh).

FAQ

Apakah modul ini memerlukan antena untuk berfungsi?

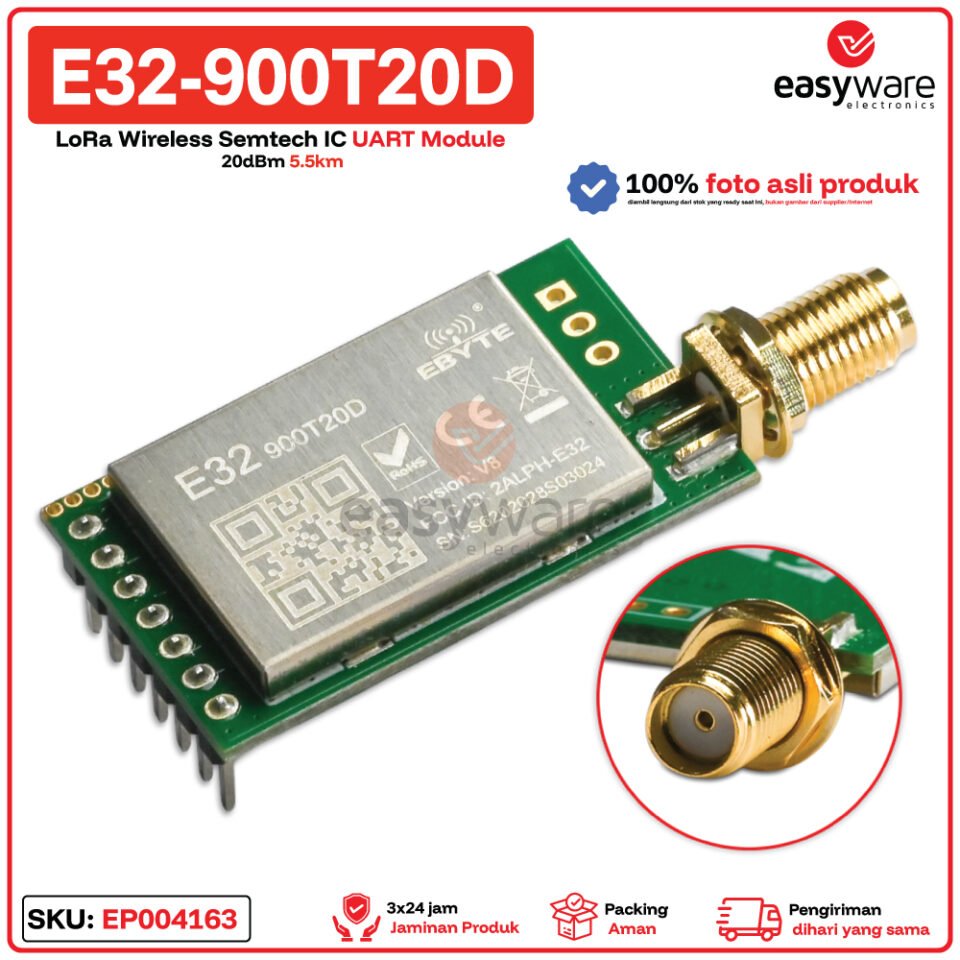

Ya. Modul ini menggunakan konektor SMA untuk antena eksternal. Anda wajib memasang antena dengan frekuensi yang sesuai (868/915MHz) sebelum menyalakan modul untuk mencegah kerusakan pada sirkuit RF.

Apakah modul ini aman dihubungkan langsung ke tegangan 5V dari Arduino Uno?

Bisa. Tegangan kerjanya berada pada rentang 2.3V hingga 5.5V DC, sehingga Anda dapat langsung menghubungkannya ke pin 5V Arduino tanpa perlu modul penurun tegangan (step down).

Bagaimana cara masuk ke mode pengaturan modul?

Anda harus mengubah status pin M0 dan M1 (misalnya keduanya diberi sinyal HIGH) untuk masuk ke mode sleep/command, di mana pengaturan parameter frekuensi dan alamat dapat dilakukan melalui transmisi heksadesimal UART.

Catatan: Produk ini 100% original dari pabrikan EBYTE. Pastikan antena sudah terpasang dengan baik sebelum Anda menghubungkan catu daya ke modul. Paket penjualan biasanya tidak menyertakan antena, harap dikonfirmasi.
