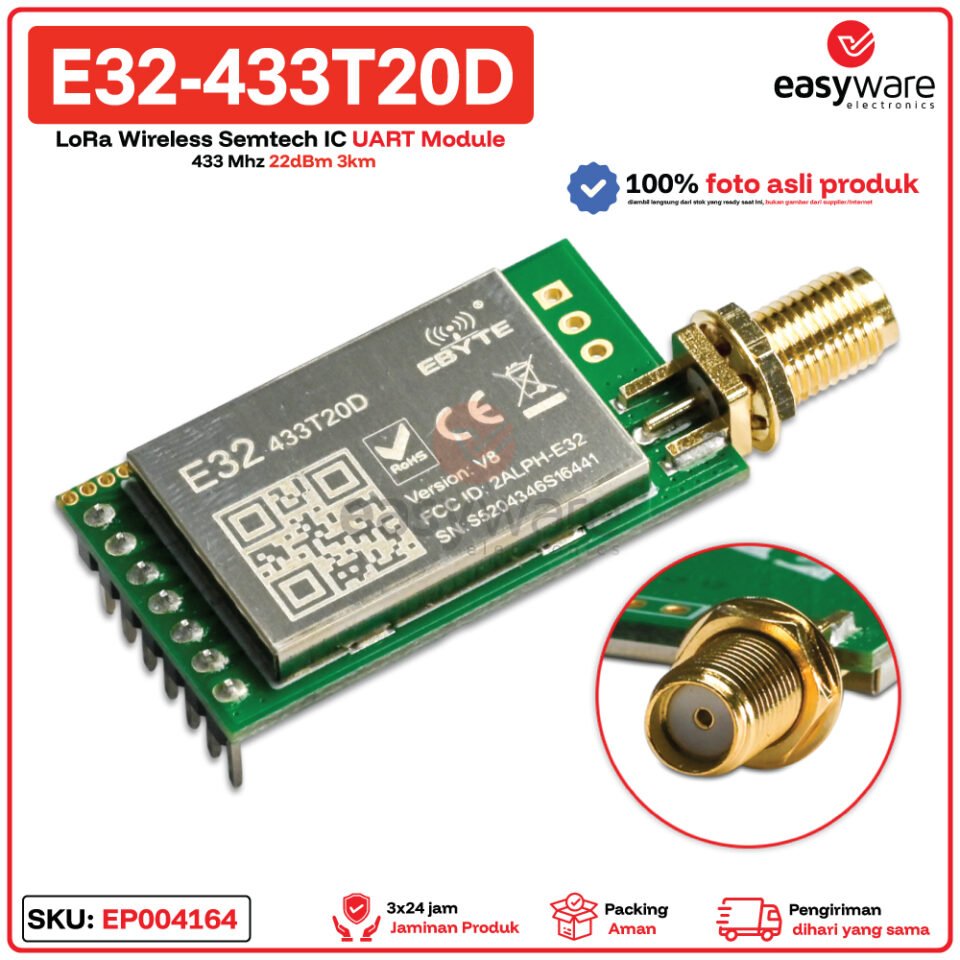

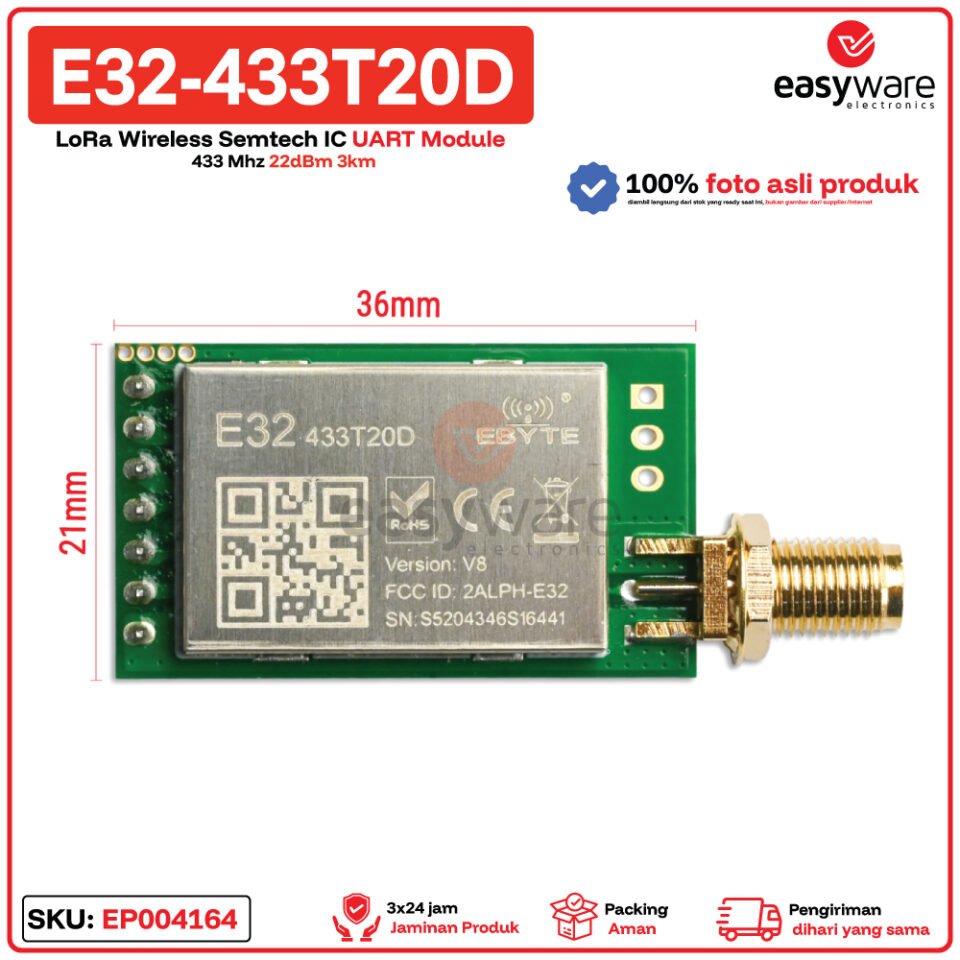

EBYTE E32-433T20D Modul LoRa Semtech SX1278 433MHz 22dBm UART 3km

Modul EBYTE E32-433T20D adalah perangkat komunikasi nirkabel jarak jauh berbasis teknologi LoRa yang menggunakan IC Semtech SX1278. Beroperasi pada pita frekuensi 410 hingga 441 MHz, modul ini mampu memancarkan sinyal hingga 22 dBm dan menjangkau jarak transmisi sejauh 3 kilometer dengan fitur anti interferensi sinyal yang andal.

Modul ini sangat pas diaplikasikan pada sistem telemetri industri, proyek Internet of Things (IoT), dan pemantauan aset jarak jauh (Remote Monitoring). Penggunaan antarmuka komunikasi UART (TTL) membuat modul ini sangat praktis dan mudah dihubungkan dengan berbagai mikrokontroler standar tanpa perlu memprogram protokol SPI dari dasar.

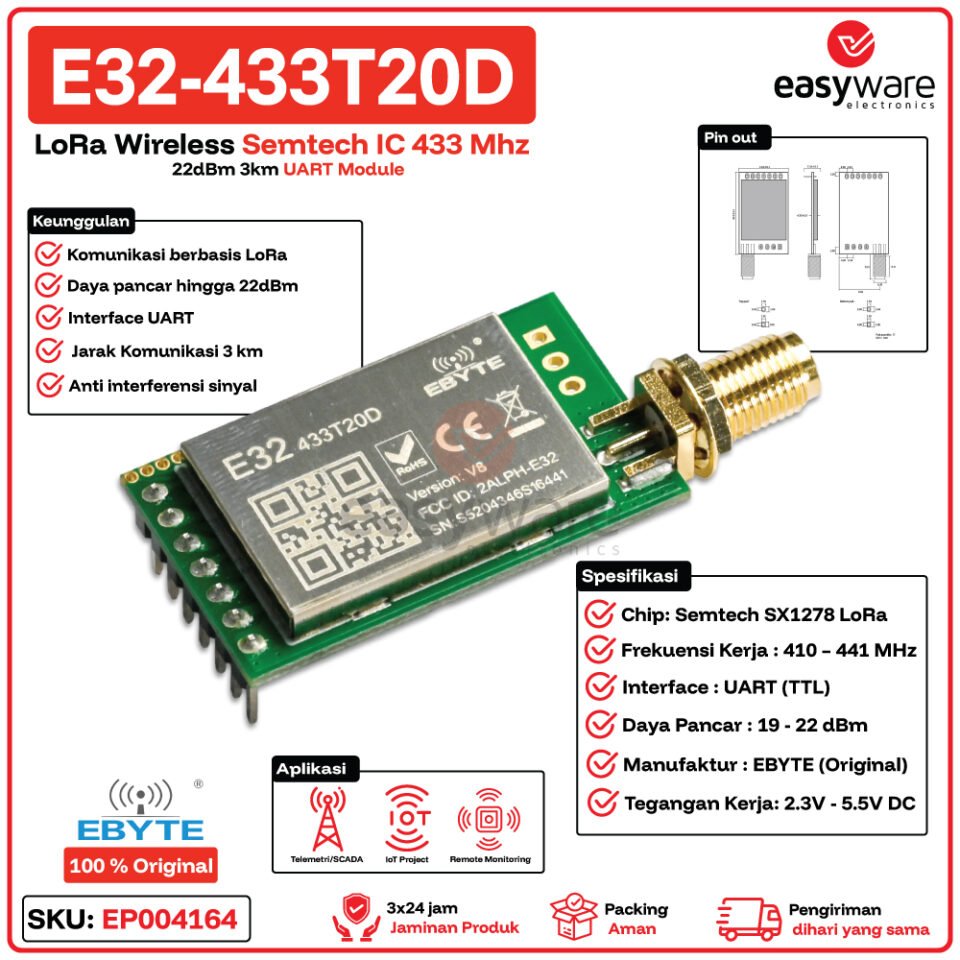

Spesifikasi

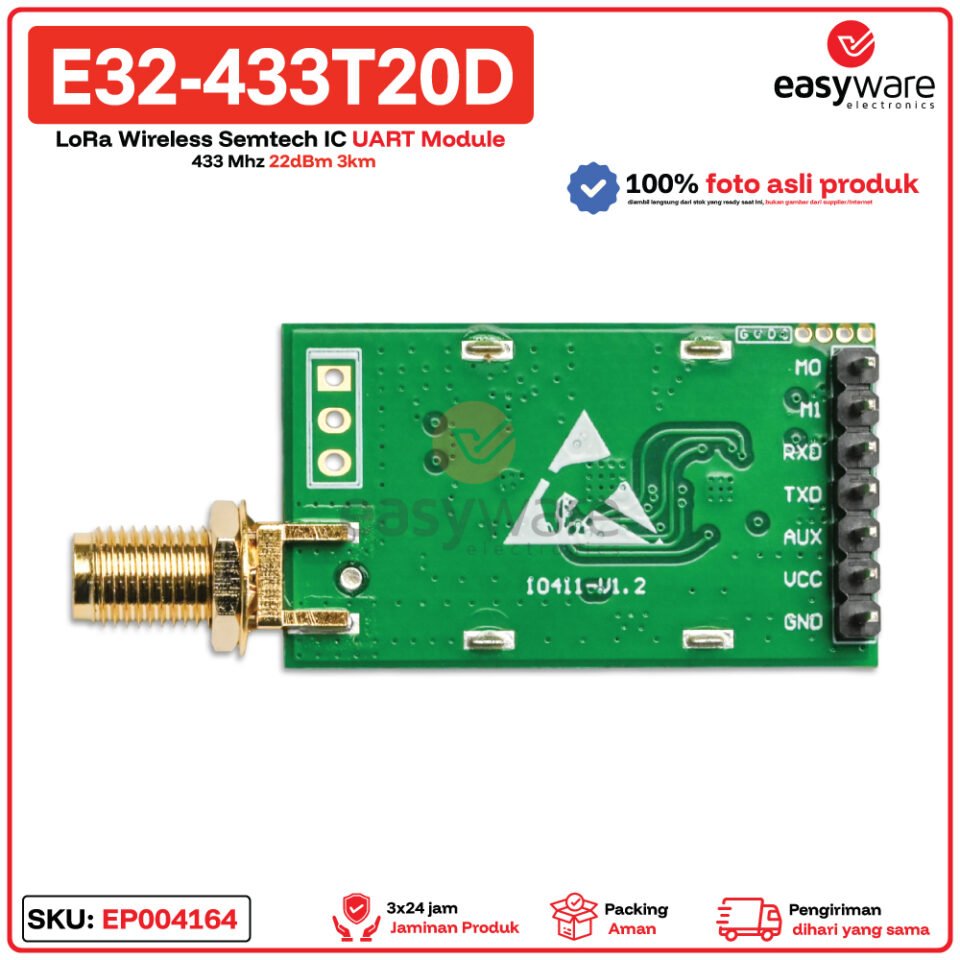

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ EByte_LoRa_E32: Pustaka khusus dan lengkap untuk mengatur parameter transmisi, mode, serta pengiriman paket data secara terstruktur pada keluarga modul seri E32.

✅ SoftwareSerial (Bawaan Arduino): Pustaka bawaan untuk membuat komunikasi port serial virtual jika pin hardware serial utama mikrokontroler sudah digunakan.

Fitur

✅ Menggunakan chip Semtech SX1278 LoRa yang andal.

✅ Mampu memancarkan daya hingga 22 dBm untuk memastikan jarak komunikasi mencapai 3 km.

✅ Dilengkapi pelindung logam untuk memberikan fungsi anti interferensi sinyal elektromagnetik eksternal.

✅ Berbasis antarmuka UART yang mempermudah pemrograman dan integrasi perangkat.

Perbandingan dengan Modul LoRa Lain

Modul E32-433T20D adalah pilihan yang sangat seimbang untuk komunikasi jarak menengah di frekuensi UHF 433MHz berkat antarmuka UART yang dimilikinya. Penggunaan modulasi UART internal ini jauh lebih mudah dibandingkan Anda harus menyusun protokol SPI secara mandiri pada modul SX1278 mentah. Trade-off-nya, jangkauannya tidak sejauh seri-seri EBYTE lain yang lebih baru (seperti seri E22) atau varian berdaya ekstrem 30dBm.

Aplikasi

✅ Sistem pemantauan SCADA dan Telemetri jarak jauh.

✅ Infrastruktur dasar jaringan transmisi data IoT Project.

✅ Sistem Remote Monitoring untuk stasiun cuaca atau sensor lingkungan terpencil.

✅ Komunikasi data telemetri robotika atau drone secara point-to-point.

FAQ

Apakah antena sudah termasuk di dalam paket modul ini?

Tidak. Berdasarkan gambar produk, paket penjualan hanya mencakup modul utama E32-433T20D tanpa kelengkapan lain. Anda wajib menyiapkan antena 433MHz dengan konektor SMA secara terpisah.

Bolehkah modul dinyalakan tanpa memasang antena?

Dilarang keras. Mengaktifkan dan mengirimkan data melalui pemancar radio berdaya tinggi (22dBm) tanpa beban antena akan menyebabkan pantulan gelombang yang dapat membakar sirkuit penguat daya (PA) internal seketika.

Bagaimana cara menyetel frekuensi atau baud rate pada modul ini?

Pengaturan dikonfigurasi melalui perangkat lunak dengan mengirim command berbasis heksadesimal ke port UART, pada saat pin M0 dan M1 dikondisikan pada level logika mode konfigurasi.

Catatan: Produk yang Anda terima adalah 100% Original EBYTE. Modul dikirim tanpa antena. Pastikan sumber tegangan daya (2.3V - 5.5V DC) mampu menyuplai arus listrik yang stabil dan memadai untuk menghindari penurunan kinerja saat modul mentransmisikan data.
