EBYTE E34-2G4H27D Modul Wireless 2.4GHz nRF24L01+ PA LNA 27dBm SPI 5km

Modul EBYTE E34-2G4H27D adalah perangkat komunikasi nirkabel berkinerja tinggi yang beroperasi pada pita frekuensi 2.4GHz menggunakan IC tangguh nRF24L01+. Untuk mengatasi kelemahan jarak pada modul standar, versi EBYTE ini telah mengintegrasikan sirkuit penguat daya (Power Amplifier / PA) dan penguat sinyal lemah (Low Noise Amplifier / LNA), memungkinkannya memancarkan daya hingga 27 dBm (500mW) untuk menjangkau jarak transmisi hingga 5 kilometer di area terbuka.

Modul ini dilapisi pelindung logam (shielding) untuk meminimalkan gangguan sinyal elektromagnetik eksternal. Dengan dukungan antarmuka komunikasi SPI, modul ini menjadi pilihan yang sangat bisa diandalkan untuk proyek remote control jarak jauh, jaringan sensor nirkabel berkecepatan tinggi, atau sistem telemetri yang membutuhkan kombinasi antara bandwidth data 2.4GHz dan jarak jangkau yang ekstrem.

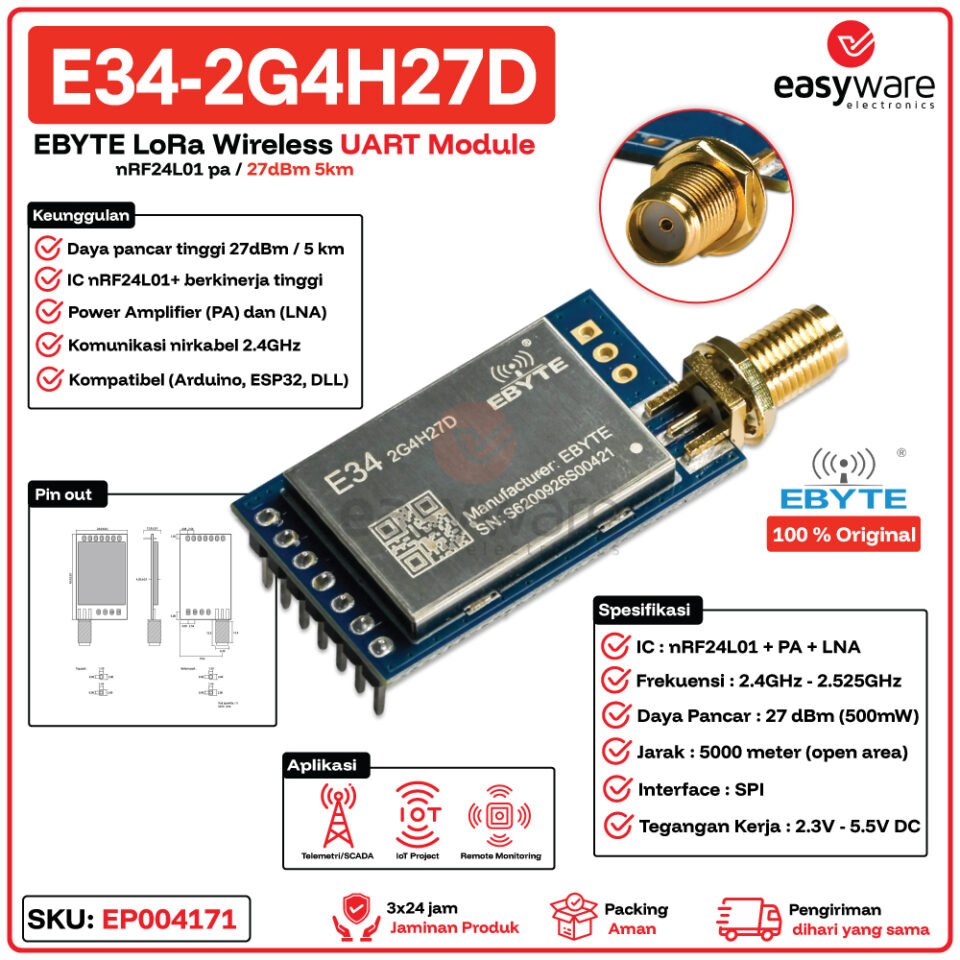

Spesifikasi

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ RF24 (oleh TMRh20): Pustaka paling stabil, kaya fitur, dan wajib digunakan untuk mengelola modul keluarga nRF24L01+ di lingkungan Arduino/ESP.

✅ RadioHead: Pustaka jaringan nirkabel populer yang mendukung topologi mesh atau datagram untuk modul nRF24.

Fitur

✅ Memanfaatkan IC nRF24L01+ yang sudah diperkuat dengan sirkuit PA dan LNA tingkat industri.

✅ Memiliki daya pancar luar biasa sebesar 27dBm (500mW), memampukan koneksi sejauh 5 km tanpa halangan.

✅ Kecepatan transmisi data tinggi karena beroperasi di pita 2.4GHz.

✅ Rentang tegangan input yang fleksibel (2.3V hingga 5.5V DC).

Perbandingan dengan Modul Radio Lain

Dibandingkan dengan nRF24L01+ standar, versi EBYTE E34 ini menawarkan daya tembus jarak yang puluhan kali lipat lebih jauh berkat tambahan komponen PA+LNA. Jika dibandingkan dengan modul berfrekuensi sub-GHz (seperti E22 900MHz), modul E34 2.4GHz ini menang dalam hal air data rate (kecepatan transfer), namun trade-off-nya, sinyal 2.4GHz lebih mudah diredam oleh pepohonan atau tembok bangunan.

Aplikasi

✅ Sistem Telemetri dan pengontrolan SCADA jarak jauh.

✅ Infrastruktur transfer data pada IoT Project wilayah outdoor.

✅ Sistem Remote Monitoring untuk stasiun cuaca atau sensor pertanian.

✅ Perakitan remote control kustom untuk kapal tanpa awak atau pesawat aeromodelling.

FAQ

Apakah modul ini membutuhkan antena?

Sangat wajib. Menyalakan pemancar radio berdaya 27dBm tanpa memasang antena ke port SMA akan menyebabkan panas memantul balik dan merusak sirkuit amplifier internal secara permanen.

Bolehkah saya mengambil daya VCC langsung dari pin 3.3V mikrokontroler? Tidak disarankan. Daya pancar 27dBm (500mW) dapat menarik lonjakan arus (peak current) yang melebihi kapasitas regulator bawaan Arduino atau ESP32. Gunakanlah modul step-down 5V/3.3V eksternal yang sanggup mengalirkan arus minimal 1A agar perangkat tidak restart sendiri.

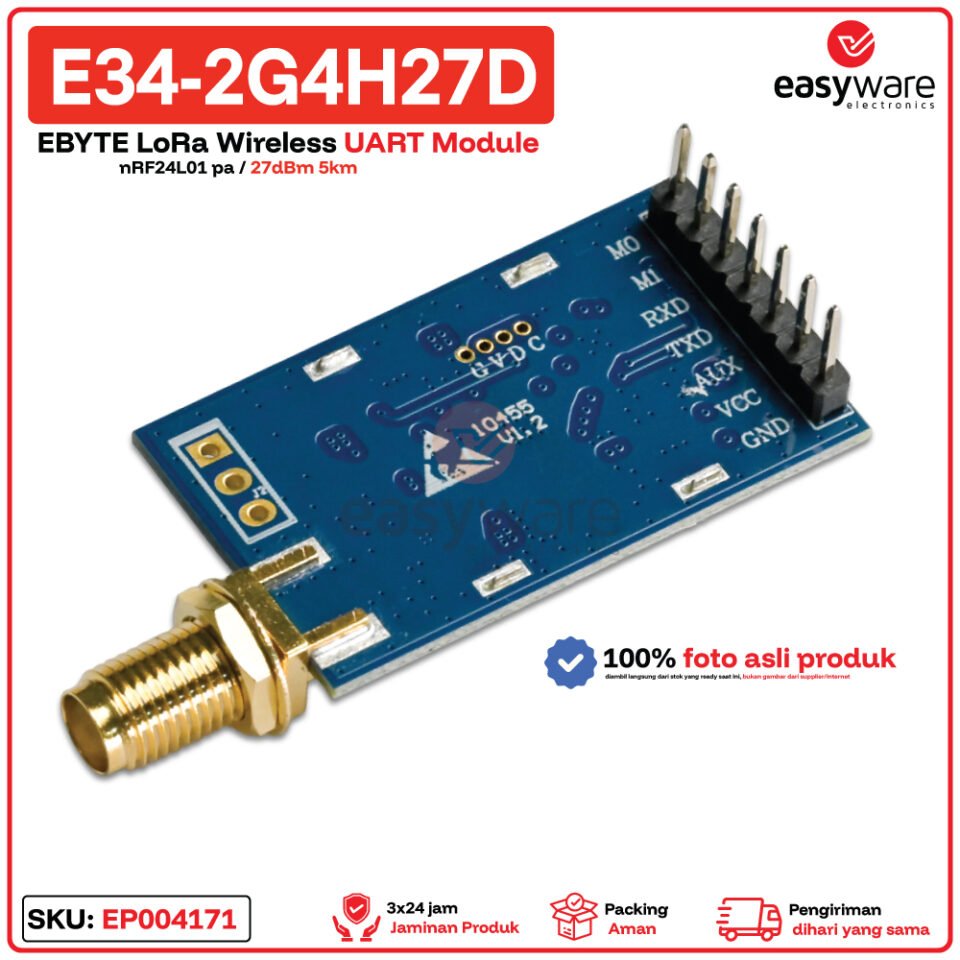

Kenapa di gambar tertulis "LoRa" dan "UART"? Tulisan promosi tersebut kurang tepat. IC utama yang tertera dan digunakan adalah nRF24L01+ yang bekerja pada 2.4GHz dengan protokol murni SPI dan tidak menggunakan modulasi LoRa. Modul ini beroperasi layaknya nRF24L01 biasa, namun dengan daya jangkau ekstrem.

Catatan: Produk ini 100% Original EBYTE. Modul ini menggunakan antarmuka SPI dan membutuhkan suplai arus listrik (Ampere) yang besar saat memancarkan data. Antena tidak termasuk dalam paket penjualan.
