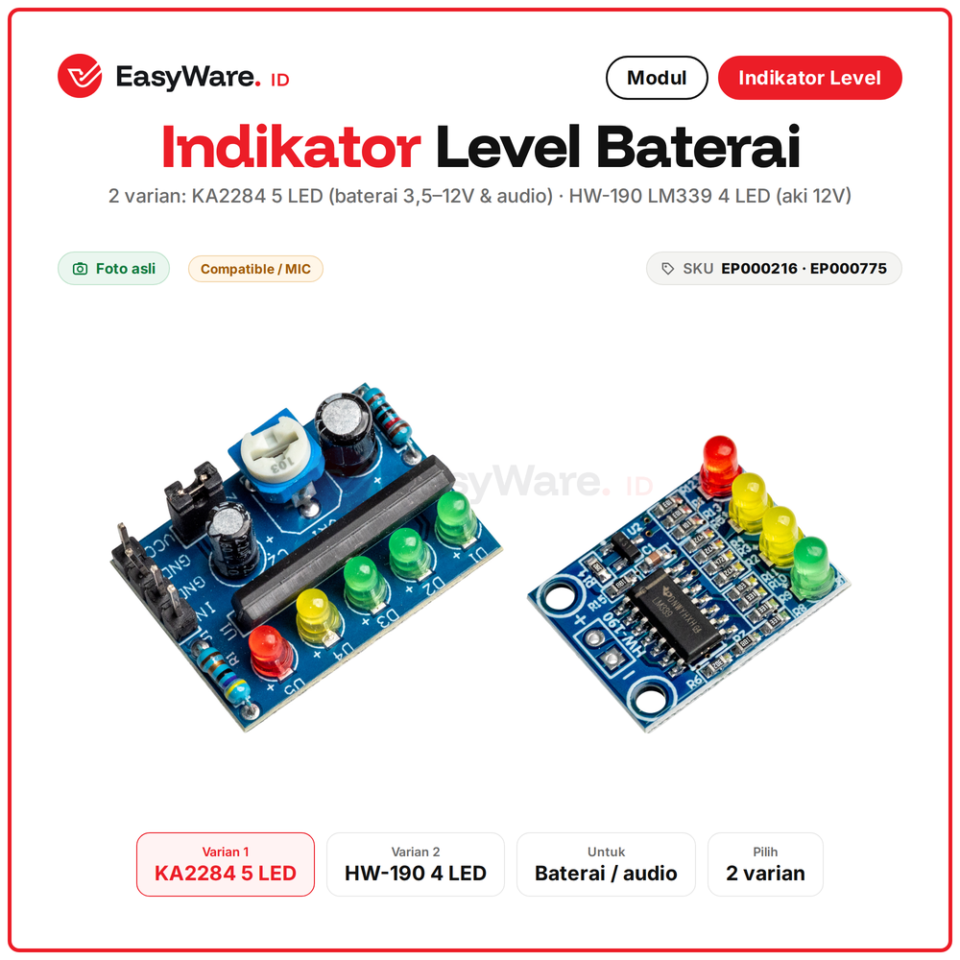

Modul Indikator Level Baterai Aki KA2284 5 LED HW-190 LM339 4 LED 12V Battery Level Indicator (2 Pilihan)
Di marketplace mulai Rp9.500 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 8 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul indikator level untuk melihat perkiraan sisa tegangan baterai atau aki lewat deretan LED. Tersedia 2 varian: KA2284 5 LED dan HW-190 LM339 4 LED. Varian KA2284 bisa dipakai untuk baterai 3,5 sampai 12V maupun sebagai VU meter audio lewat jumper J2. Varian HW-190 khusus aki 12V, cukup sambung 2 kabel ke kutub aki.
Indikator ini seperti jarum bensin pada motor: tidak menunjukkan angka volt pasti, tapi sekali lihat langsung tahu baterai masih penuh, setengah, atau hampir habis.

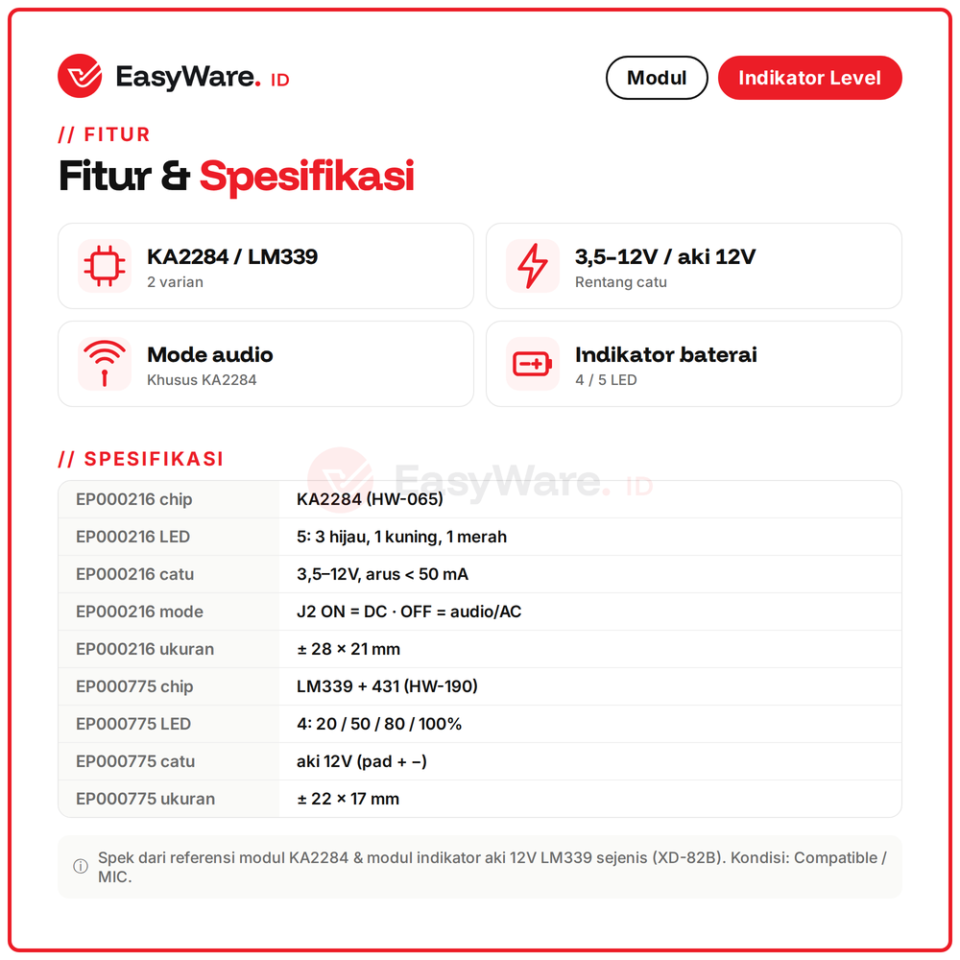

Spesifikasi
| EP000216 chip | KA2284, 5 LED: 3 hijau, 1 kuning, 1 merah |
|---|---|
| EP000216 catu | 3,5-12V, arus di bawah 50 mA |
| EP000216 mode | J2 dipasang = DC baterai, dilepas = audio |

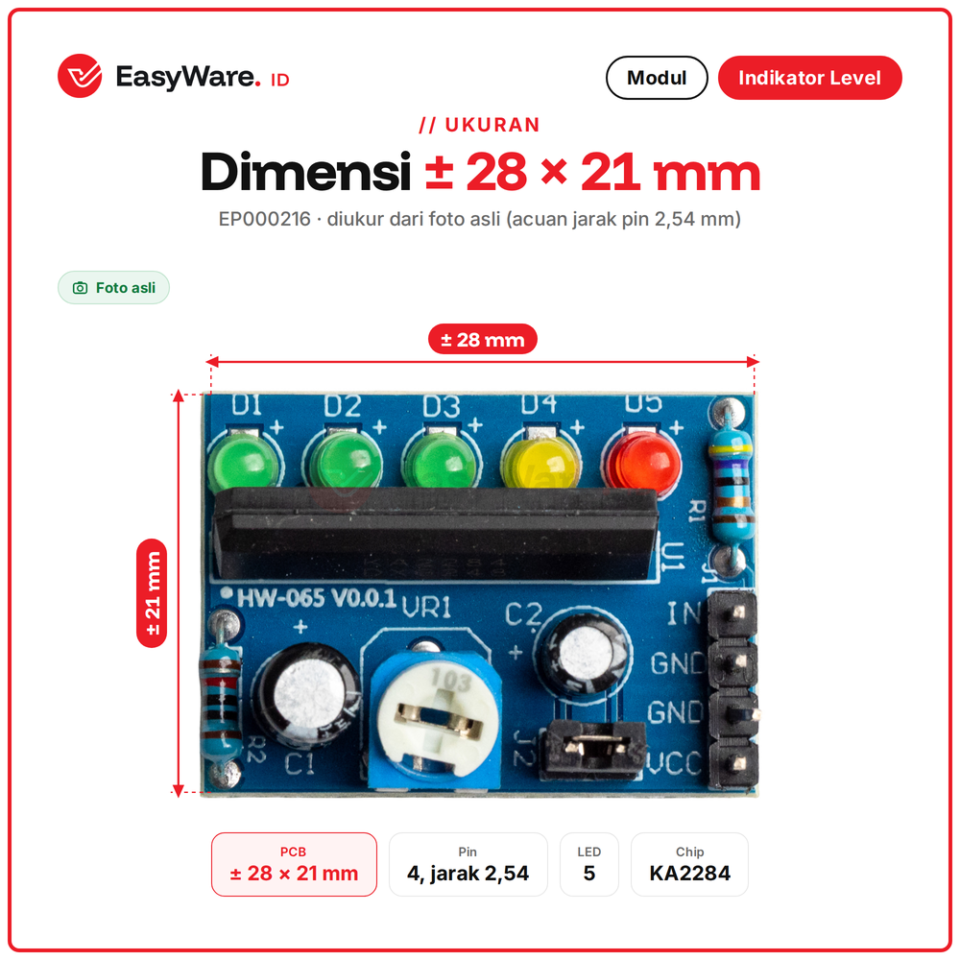

| EP000216 ukuran | sekitar 28 x 21 mm |

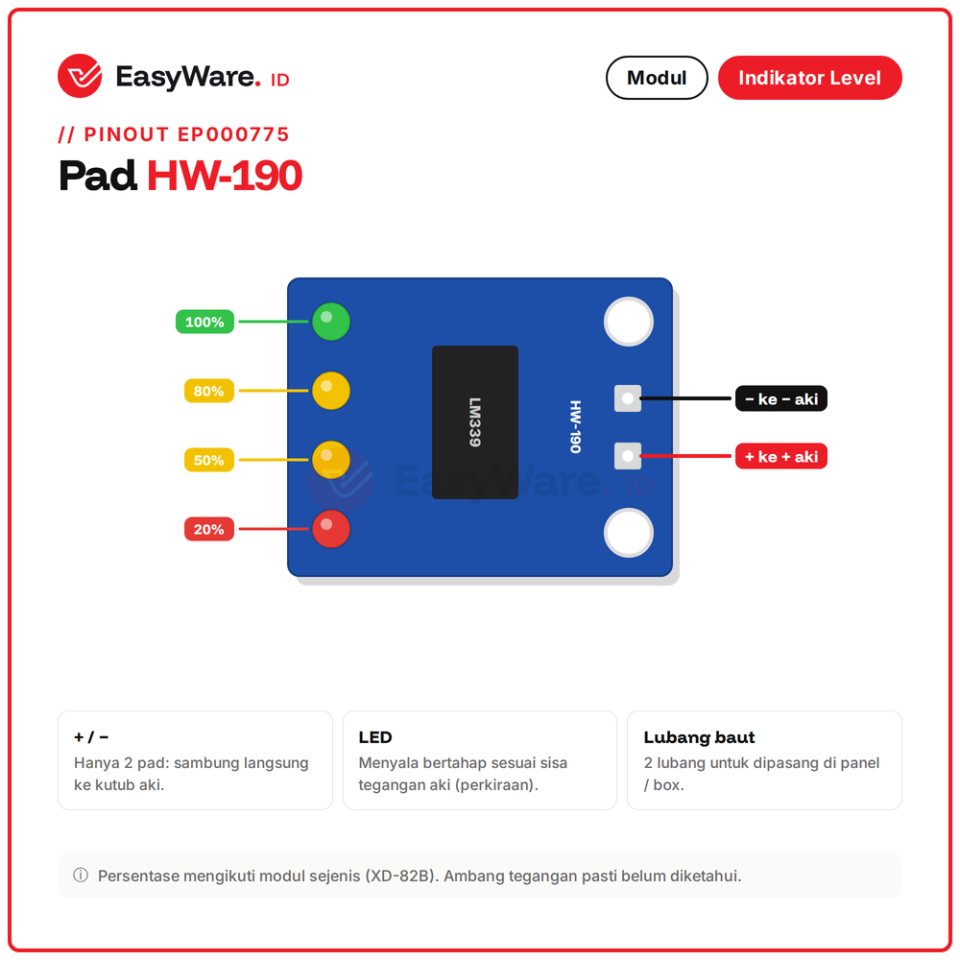

| EP000775 chip | LM339 dan referensi 431 |
| EP000775 LED | 4 LED: 20, 50, 80, 100 persen |
| EP000775 catu | aki 12V lewat pad + dan - |
| EP000775 ukuran | sekitar 22 x 17 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000216 · EP000775 |

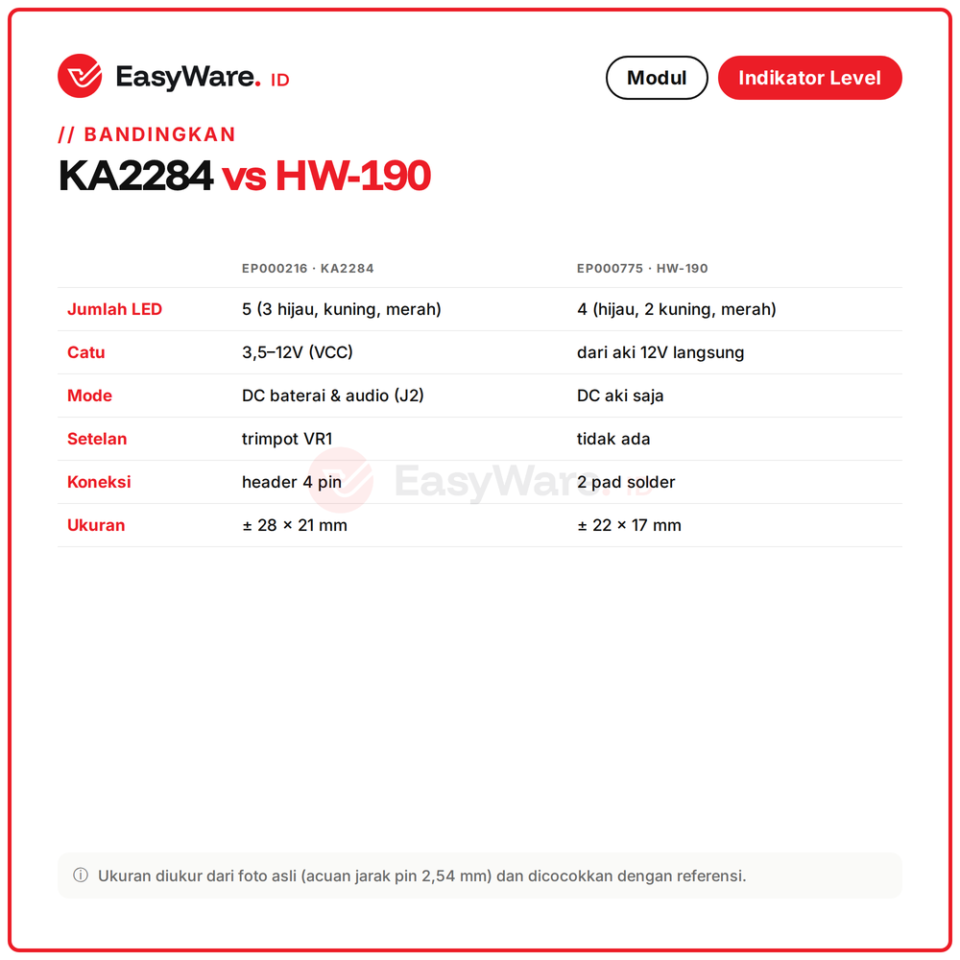

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000216 | KA2284 5 LED, baterai 3,5-12V dan audio |
| EP000775 | HW-190 LM339 4 LED, aki 12V |

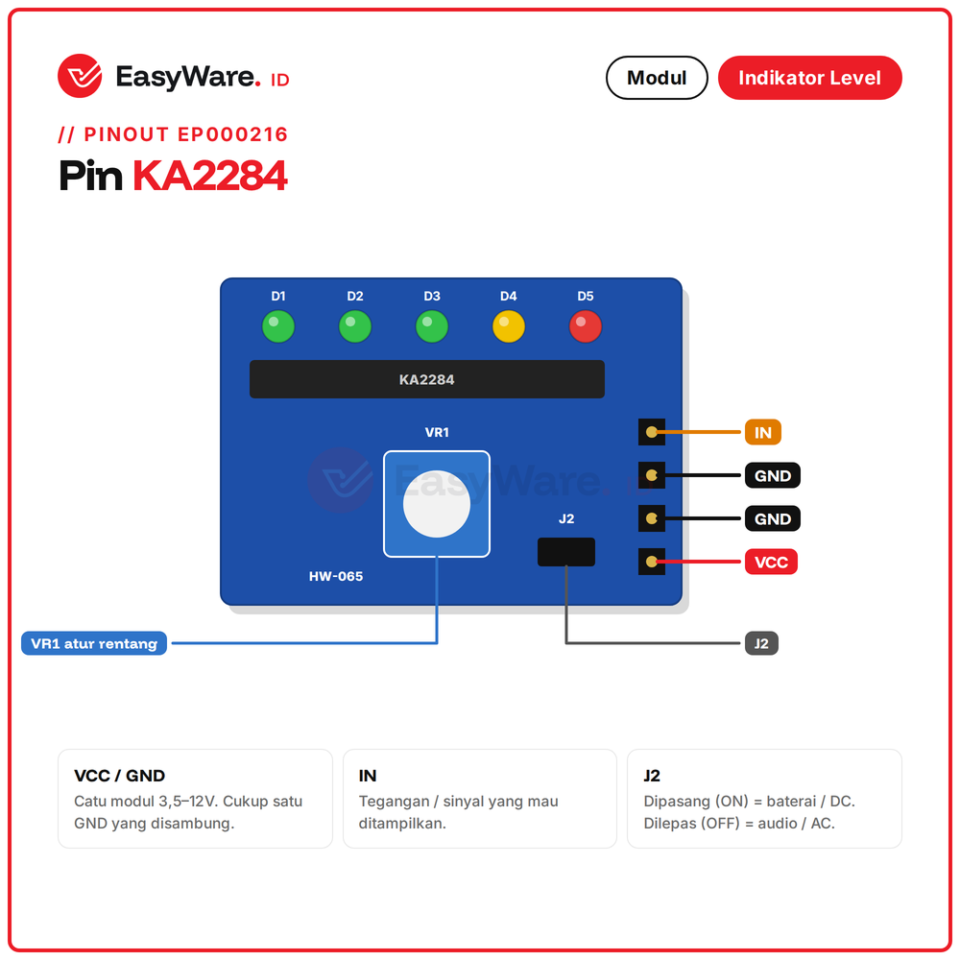

Pin
| Pin | Fungsi |
|---|---|
| EP000216 IN | tegangan atau sinyal yang ditampilkan |
| EP000216 GND | ground, cukup satu |
| EP000216 VCC | catu 3,5-12V |
| EP000216 J2 | mode DC atau audio |
| EP000775 + / - | ke kutub aki 12V |

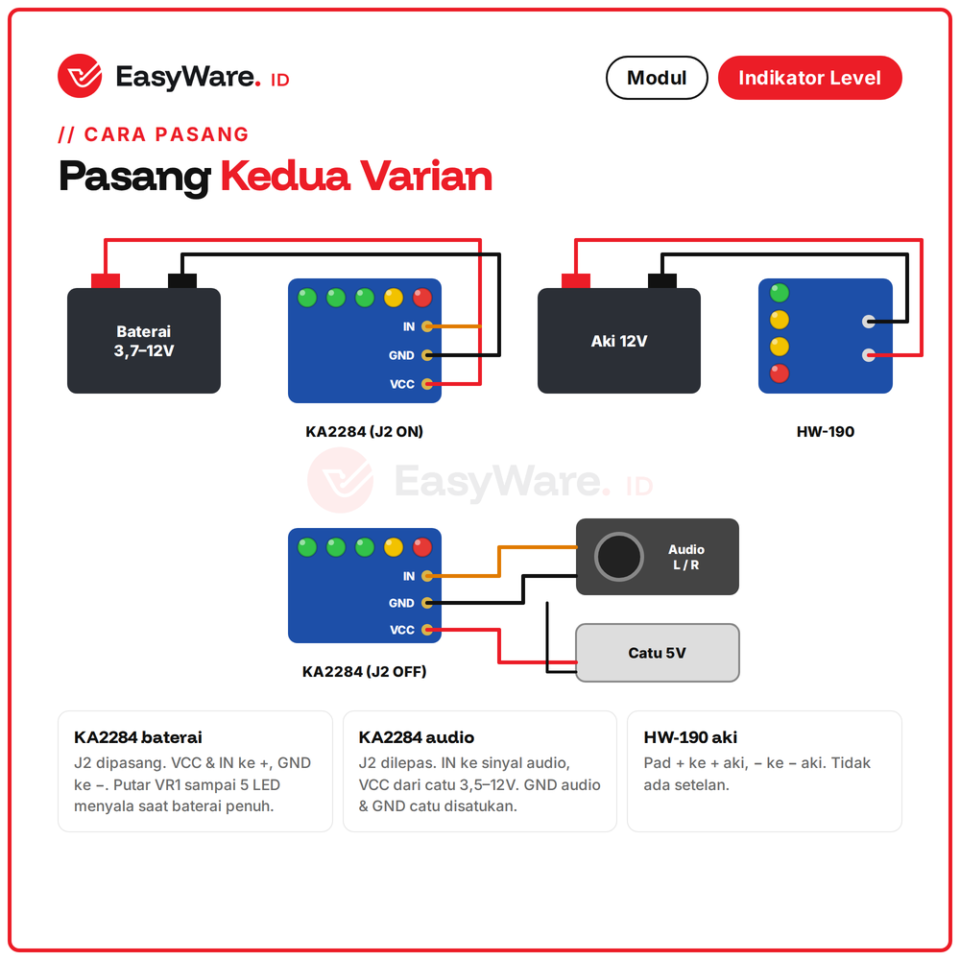

Cara Pakai
- EP000216 baterai: pasang J2, VCC dan IN ke +, GND ke -
- EP000216: putar VR1 sampai 5 LED menyala saat baterai penuh
- EP000216 audio: lepas J2, IN ke sinyal audio, VCC ke catu
- EP000775: pad + ke + aki, pad - ke - aki

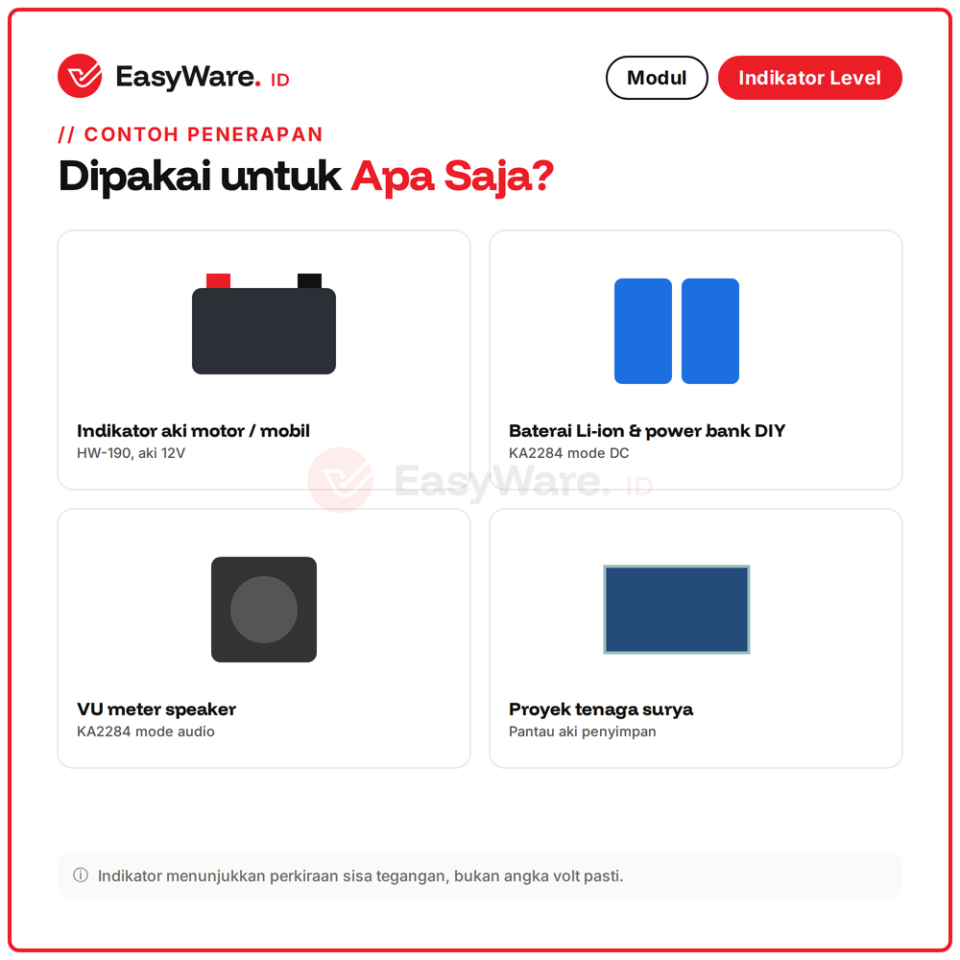

Aplikasi
✅ Indikator aki motor dan mobil
✅ Baterai Li-ion dan power bank DIY
✅ VU meter speaker
✅ Proyek tenaga surya
FAQ
Varian mana untuk aki 12V?
Keduanya bisa, HW-190 paling praktis karena tanpa setelan.
Bisa untuk baterai Li-ion 1 sel?
Pakai varian KA2284, catu mulai 3,5V.
Bisa jadi VU meter?
Bisa dengan varian KA2284, jumper J2 dilepas.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Power & baterai |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Baru

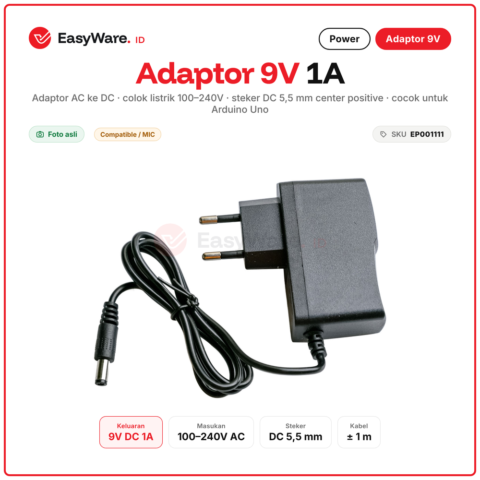

Adaptor 9V 1A DC Jack 5.5mm Center Positive Power Supply Input 100-240V untuk Arduino Uno Mega
Lebih murah dari marketplace
Baru

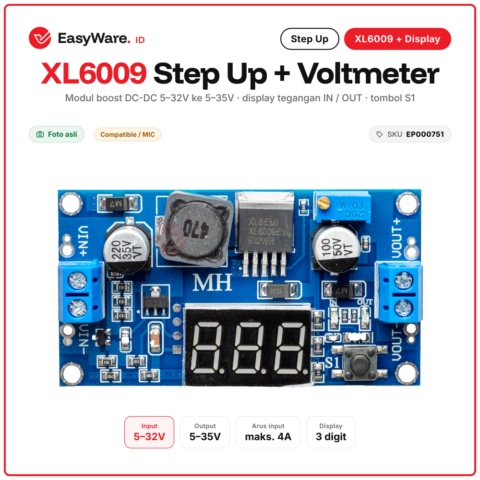

Modul Step Up DC-DC XL6009 4A dengan Voltmeter Display 5-32V ke 5-35V Adjustable Boost Converter
Lebih murah dari marketplace
Baru

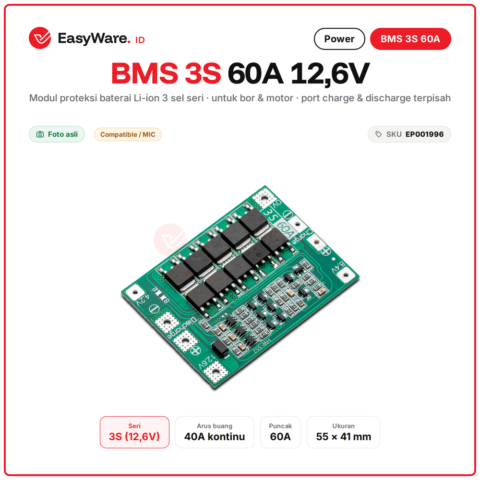

BMS 3S 60A 12.6V Modul Proteksi Baterai Lithium 18650 Li-ion 11.1V Bor Listrik HW-552
Lebih murah dari marketplace
Baru 4 pilihan

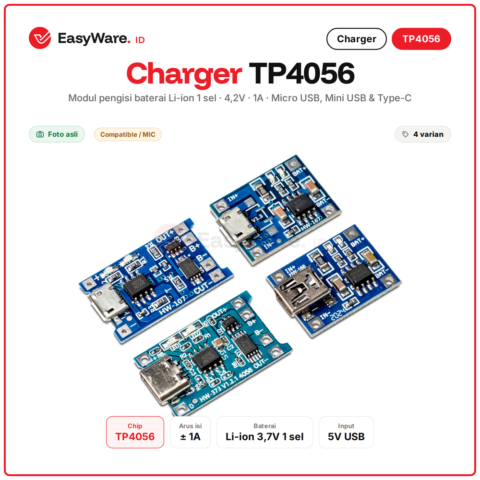

Modul Charger TP4056 1A Baterai Lithium 18650 Li-ion 3.7V Micro USB Mini USB Type C dengan Proteksi DW01A
