Modul Charger TP4056 1A Baterai Lithium 18650 Li-ion 3.7V Micro USB Mini USB Type C dengan Proteksi DW01A (4 Pilihan)
Di marketplace mulai Rp2.200 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 2 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

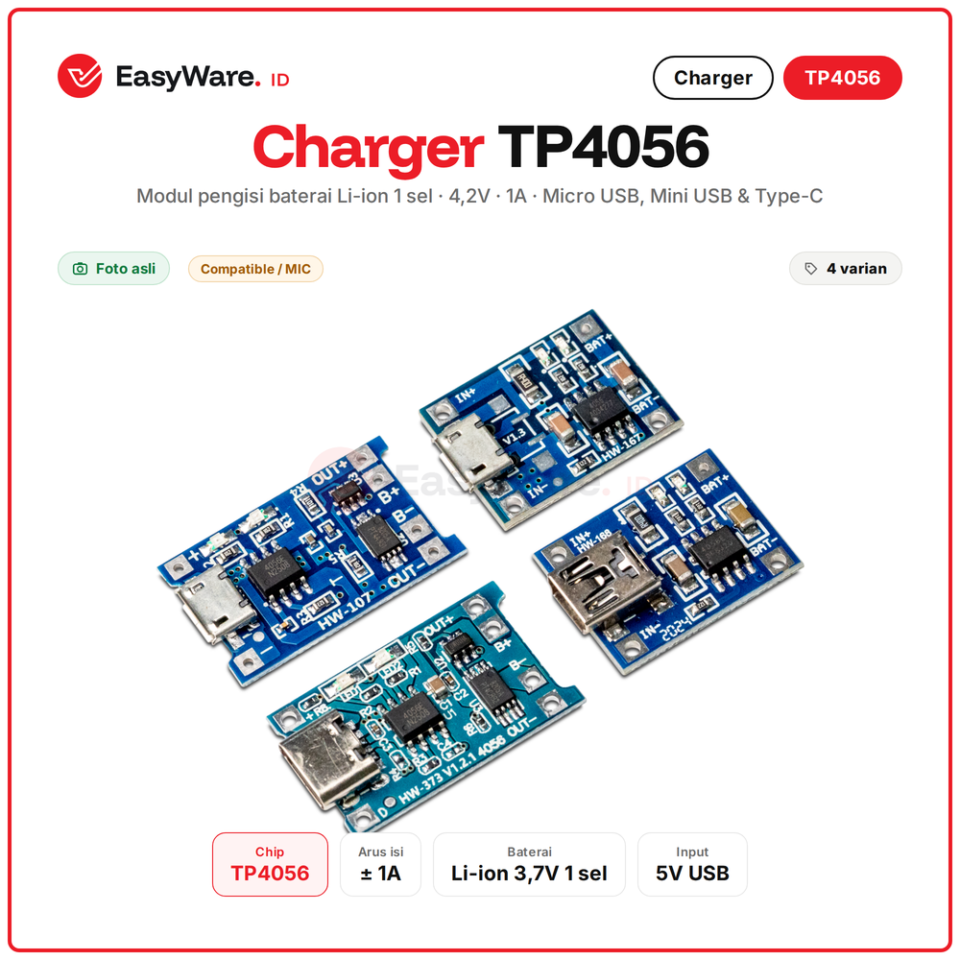

Modul pengisi baterai lithium 1 sel (3,7V, penuh 4,2V) dengan IC TP4056, arus isi sekitar 1A dari USB 5V. Tersedia 4 varian: Micro USB, Mini USB, Micro USB dengan proteksi, dan Type C dengan proteksi. Versi proteksi memakai IC DW01A dan MOSFET 8205A, punya pin OUT untuk beban sehingga baterai terlindungi dari isi berlebih, habis total, dan arus berlebih.
TP4056 ibarat petugas pom bensin yang berhenti mengisi tepat saat tangki penuh. Versi proteksi menambah satpam yang memutus aliran saat baterai hampir kosong atau korsleting.

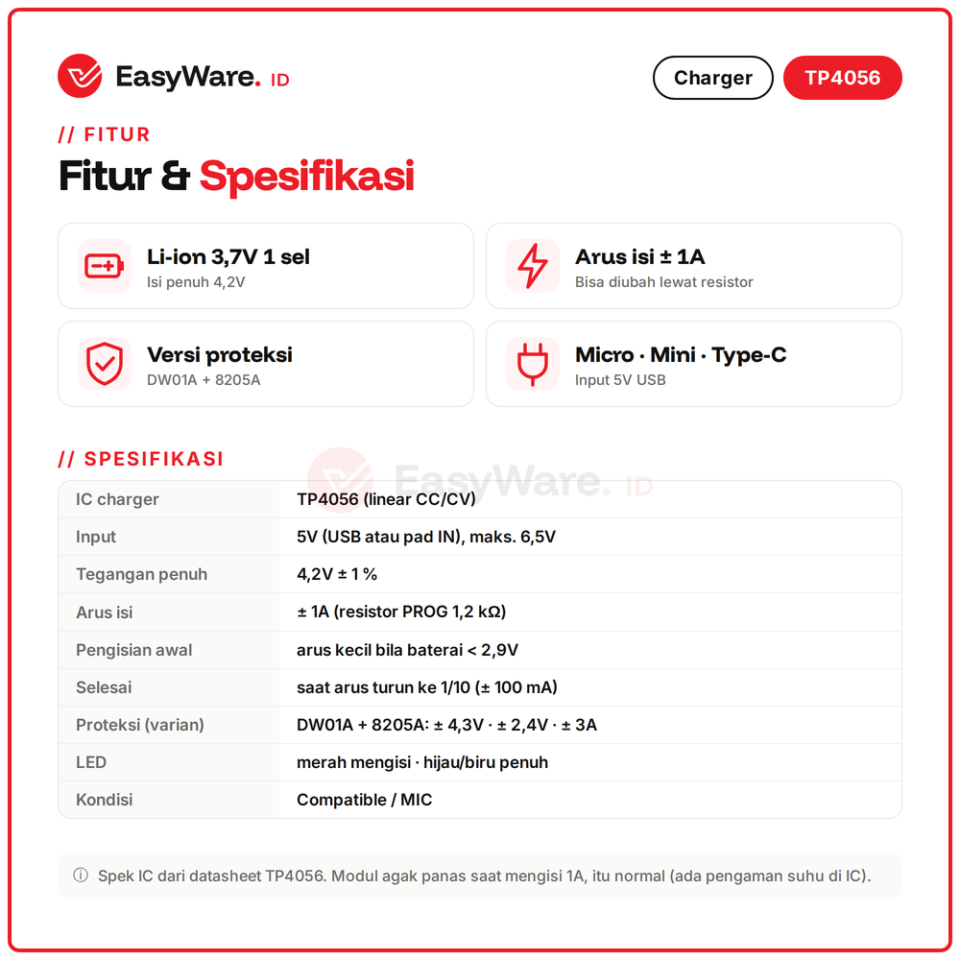

Spesifikasi
| IC charger | TP4056 linear CC/CV |
|---|---|
| Input | 5V dari USB atau pad IN, maks 6,5V |
| Tegangan penuh | 4,2V plus minus 1% |
| Arus isi | sekitar 1A, resistor PROG 1,2 kohm |
| Selesai isi | saat arus turun ke 1/10 |
| Proteksi (varian) | DW01A + 8205A, putus sekitar 4,3V, 2,4V, 3A |
| LED | merah mengisi, hijau atau biru penuh |
| Baterai | Li-ion atau Li-Po 3,7V 1 sel |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000484 · EP000602 · EP000633 · EP000615 |

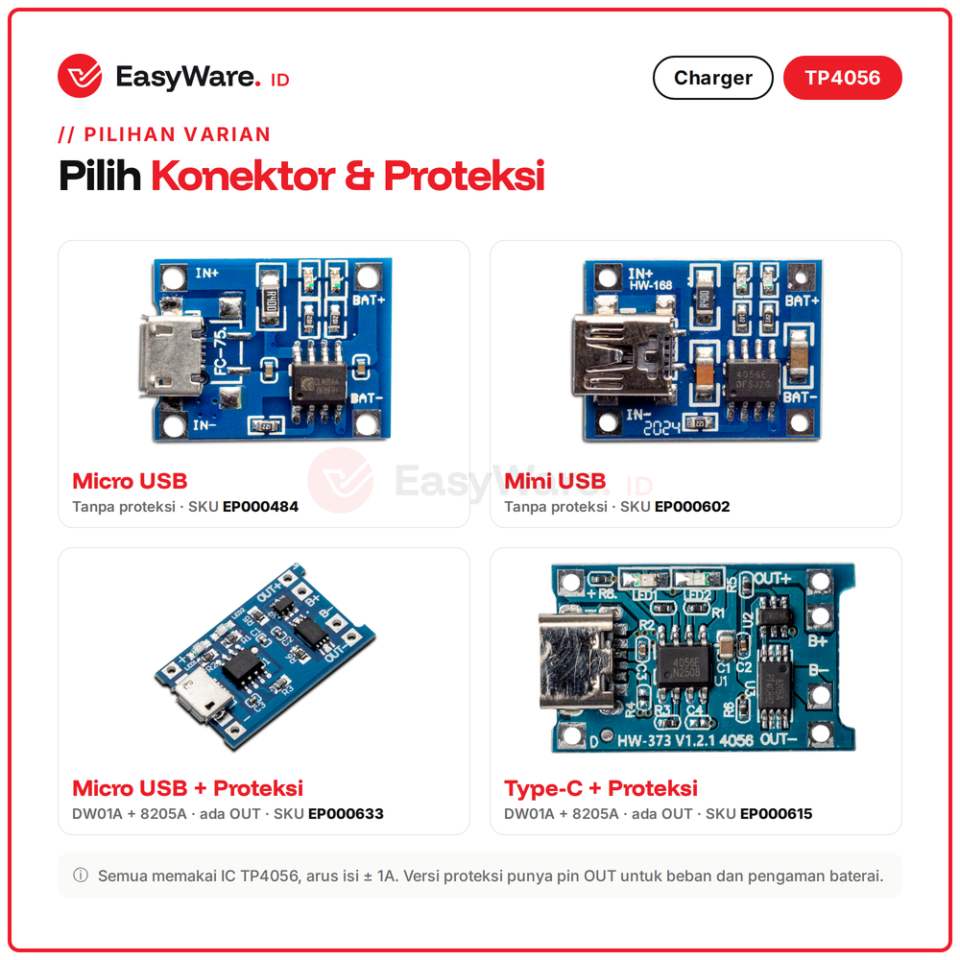

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000484 | Micro USB tanpa proteksi |
| EP000602 | Mini USB tanpa proteksi |
| EP000633 | Micro USB dengan proteksi DW01A |
| EP000615 | Type C dengan proteksi DW01A |

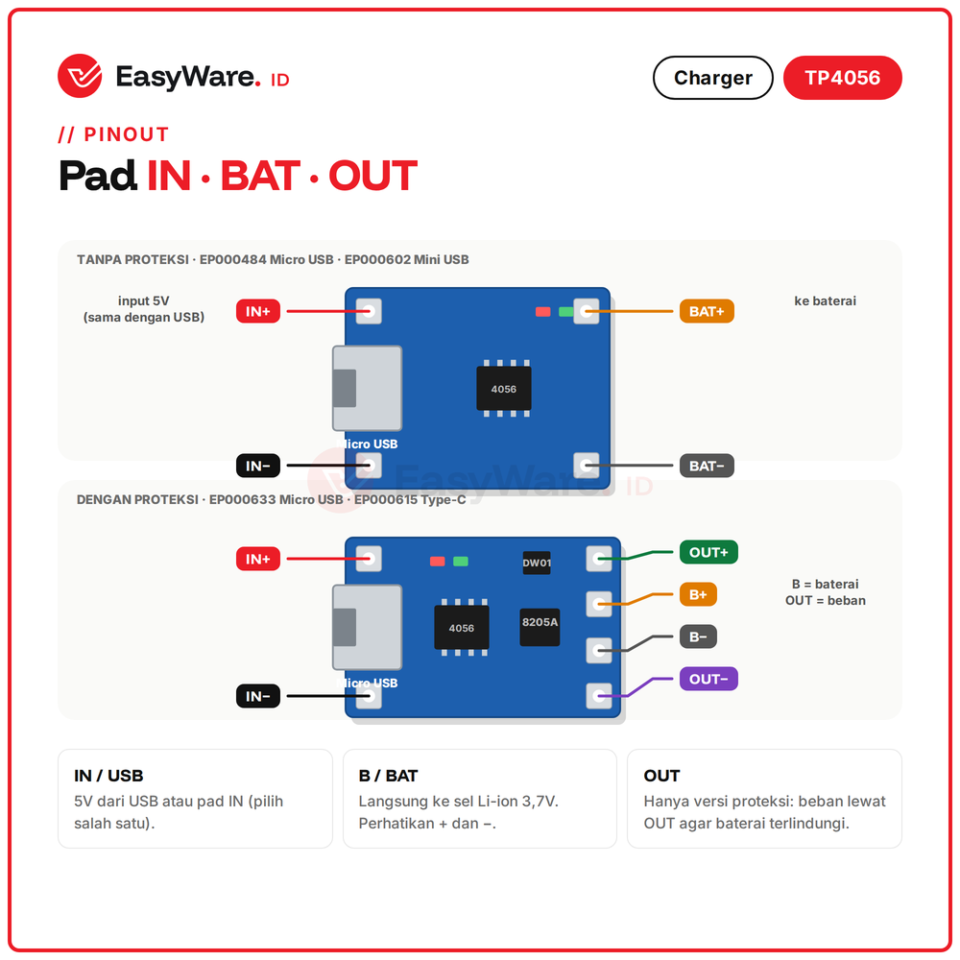

Pin
| Pin | Fungsi |
|---|---|
| IN+ / IN- | input 5V, sama dengan USB |
| BAT+ / BAT- | ke baterai (versi tanpa proteksi) |
| B+ / B- | ke baterai (versi proteksi) |
| OUT+ / OUT- | ke beban (versi proteksi) |

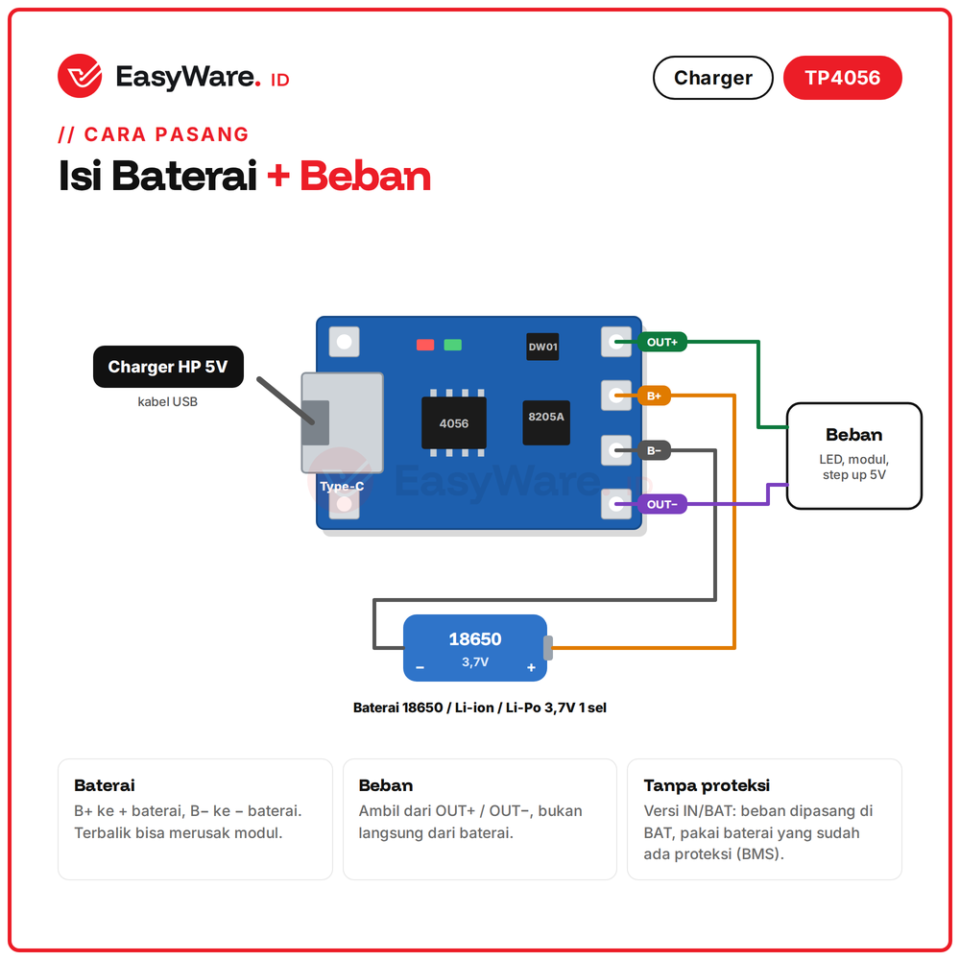

Cara Pakai
- Sambungkan B+ ke kutub plus dan B- ke kutub minus baterai
- Versi proteksi: ambil daya beban dari OUT+ dan OUT-
- Colok charger HP 5V ke port USB
- LED merah menyala saat mengisi, berganti hijau atau biru saat penuh
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Tanpa proteksi | pin IN dan BAT, untuk baterai yang sudah punya BMS |
| Dengan proteksi | pin IN, B, OUT, aman untuk sel 18650 atau Li-Po polos |
Aplikasi
✅ Power bank DIY 18650
✅ Robot dan mainan isi ulang
✅ Proyek ESP32 atau Arduino bertenaga baterai
FAQ
Perlu yang proteksi?
Untuk sel 18650 atau Li-Po polos sebaiknya pakai yang proteksi.
Bisa isi 2 baterai?
Bisa bila diparalel (tetap 1 sel 3,7V), tidak untuk seri.

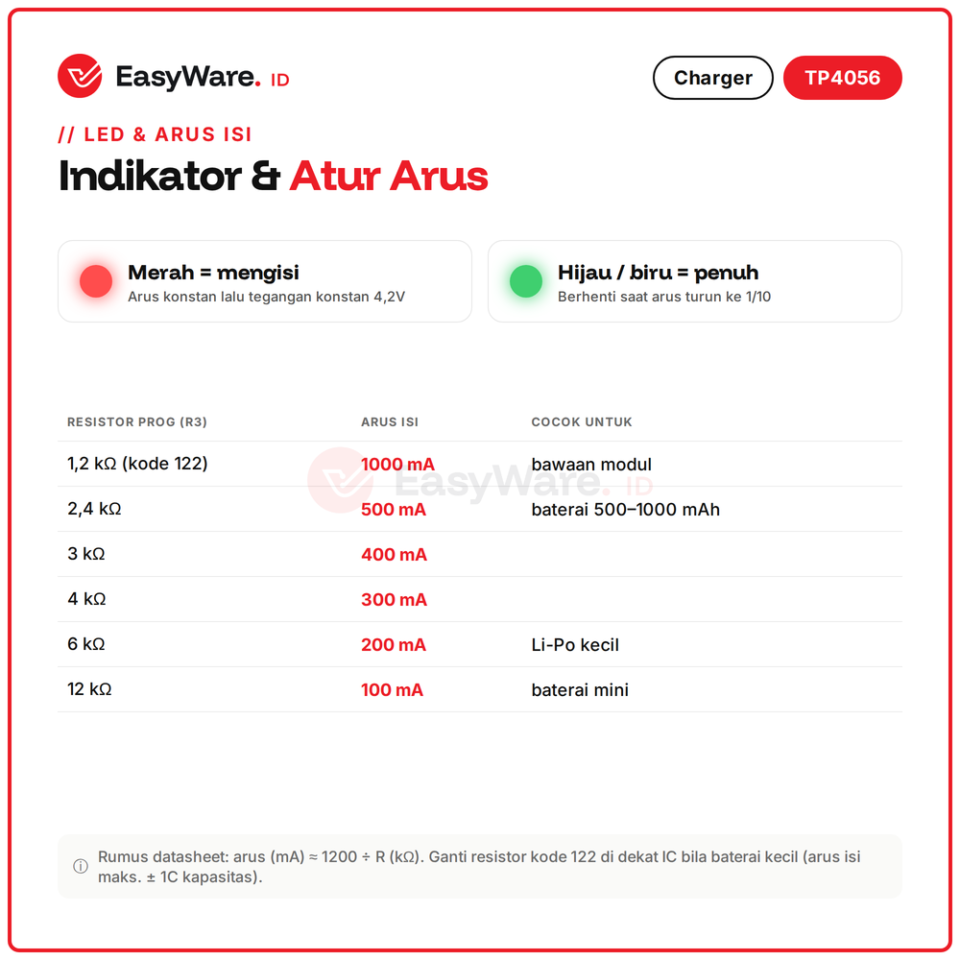

Arus isi bisa dikecilkan?
Bisa, ganti resistor PROG: 2,4k = 500 mA.
Bisa sambil dipakai?
Bisa lewat OUT pada versi proteksi.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 10 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Power & baterai |
