XL6009 4A 20W DC to DC Step-up with Display Module
Di marketplace mulai Rp33.000 · lebih hemat Rp3.300
- Tanpa minimum belanja
- Dapat 29 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

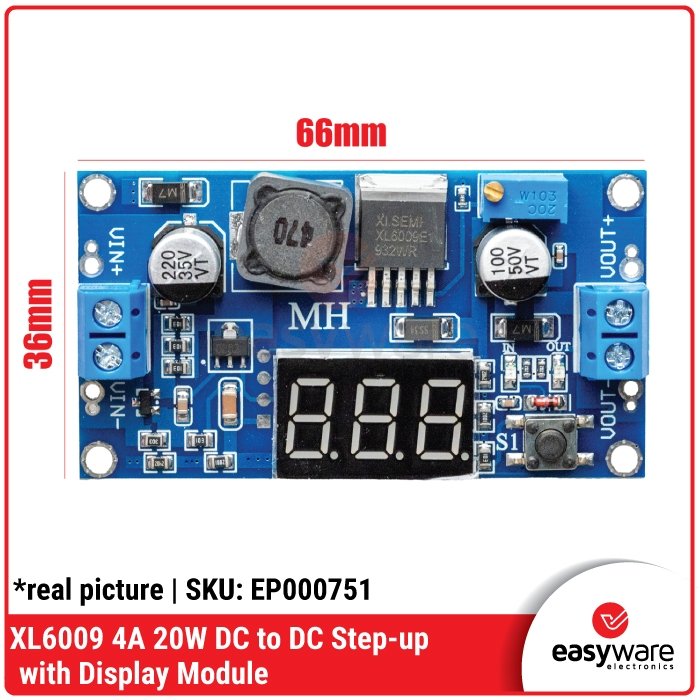

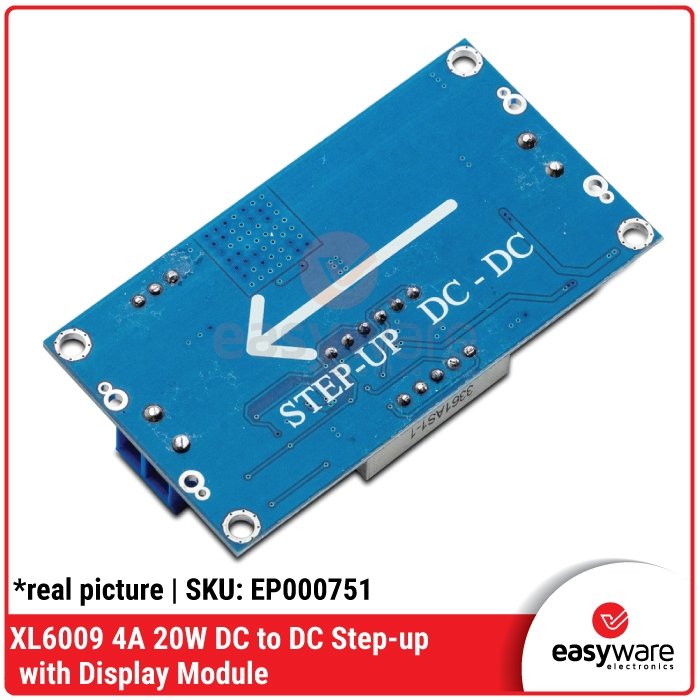

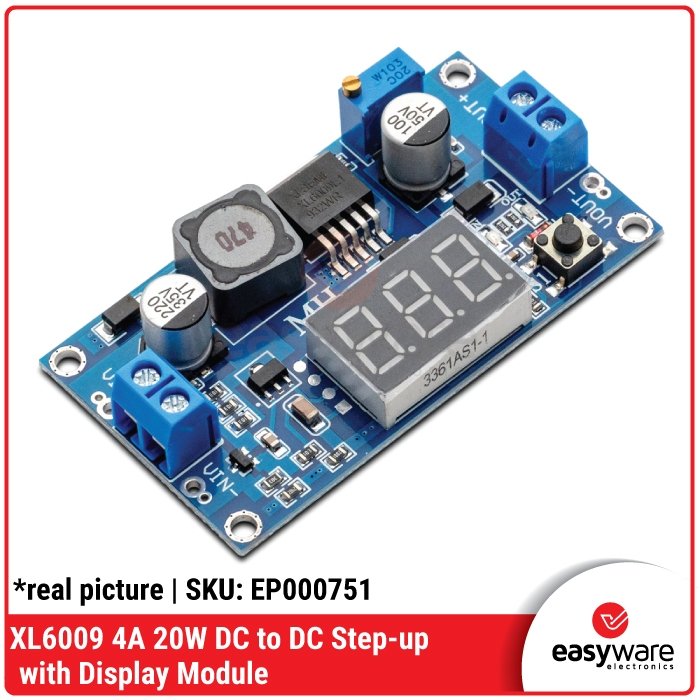

Modul XL6009 DC-DC Step-Up ini adalah perangkat penaik tegangan berkinerja tinggi yang dilengkapi dengan layar penampil tegangan digital LED serta tombol pengalih praktis. Modul ini mampu mengambil tegangan sumber rendah dan menaikkannya ke tingkat voltase yang lebih tinggi hingga batas daya 20W, dengan kemampuan mengalirkan arus puncak mencapai 4A.
Perangkat ini sangat pas untuk proyek yang membutuhkan penyesuaian tegangan naik secara fleksibel, seperti menyuplai modul audio amplifier, menggerakkan motor DC bertegangan tinggi dari baterai portabel, atau merakit sumber daya laboratorium mini yang dilengkapi pemantau voltase real-time.
Spesifikasi
| Parameter | Nilai |
| Jenis modul | Step-Up (Boost Converter) dengan Display |
| Chip utama | XL6009 |
| Tegangan input (Masukan) | 3V - 32V DC |
| Tegangan output (Keluaran) | 5V - 35V DC (Dapat diatur) |
| Arus keluaran | Maksimal 4A |
| Daya output | Hingga 20W |
| Tampilan indikator | Layar digital 7-segment 3-digit |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000751 |
Konfigurasi Terminal
| Terminal | Fungsi |
| VIN+ | Masukan tegangan positif dari sumber daya (3V - 32V DC) |
| VIN- | Masukan tegangan negatif dari sumber (Ground) |
| VOUT+ | Keluaran tegangan positif yang sudah dinaikkan (5V - 35V DC) |
| VOUT- | Keluaran tegangan negatif ke beban (Ground) |
Contoh Wiring
| Terminal Modul | Sambungan Sumber Daya (Input) | Sambungan Beban (Output) |
| VIN+ | Kutub positif baterai / adaptor (misal 5V atau 12V) | - |
| VIN- | Kutub negatif sumber (Ground) | - |
| VOUT+ | - | Kutub positif (VCC) pada perangkat beban |
| VOUT- | - | Kutub negatif (GND) pada perangkat beban |
Fitur
✅ Dilengkapi layar digital LED on-board untuk memantau besar tegangan secara langsung tanpa alat ukur eksternal.
✅ Tombol praktis di dekat layar untuk beralih menampilkan tegangan masukan (input) atau tegangan keluaran (output).
✅ Potensiometer trimpot multiturn yang presisi untuk menyetel besaran tegangan output secara halus.
✅ Kapasitas daya hingga 20W yang memadai untuk berbagai kebutuhan perangkat elektronik harian.
Perbandingan dengan Modul Step-Up Lain
| Modul Step-Up | Tampilan Layar | Arus Maksimal | Pengaturan |
| XL6009 Standar (Tanpa Display) | Tidak ada | 4A | Trimpot manual |
| XL6009 dengan Display (Modul ini) | Ada (LED Digital) | 4A | Trimpot & Tombol |
| MT3608 Mini | Tidak ada | 2A | Trimpot kecil |
Modul XL6009 ber-display ini sangat memudahkan pekerjaan Anda karena Anda bisa langsung melihat perubahan voltase pada layar tanpa perlu repot mencolokkan multimeter setiap kali memutar trimpot. Trade-off utamanya adalah ukuran board menjadi sedikit lebih panjang dan konsumsi daya bertambah sangat kecil akibat menyalnya lampu LED display.
Aplikasi
✅ Penaik tegangan baterai lithium (3.7V) menjadi 12V untuk menyuplai router atau perangkat mini.
✅ Sumber daya portabel (power bank DIY) bertegangan output variabel.
✅ Modul catu daya pada proyek robotika yang memerlukan variasi tegangan tingkat lanjut.
✅ Suplai daya untuk panel lampu LED strip atau driver motor berarus menengah.
FAQ
Apakah modul ini bisa menurunkan tegangan (berfungsi sebagai step-down)?
Tidak. Ini murni modul step-up (boost converter). Tegangan keluaran (output) harus selalu lebih tinggi daripada tegangan masukan (input) dari sumber daya.
Bagaimana cara mengganti tampilan layar dari input ke output?
Anda cukup menekan tombol kecil yang ada di sebelah kanan layar digital untuk berganti mode menampilkan tegangan masuk (IN) atau tegangan keluar (OUT).
Mengapa tegangan output tidak mau naik saat trimpot diputar?
Pastikan tegangan input sudah terhubung dengan benar. Pada penyetelan awal dari pabrik, trimpot mungkin berada di posisi minimum, sehingga Anda perlu memutarnya beberapa kali putaran penuh ke arah yang sesuai sampai tegangan mulai merangkak naik.
Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Harap berhati-hati saat mengatur tegangan output agar tidak melebihi batas toleransi perangkat beban yang Anda pasang.
