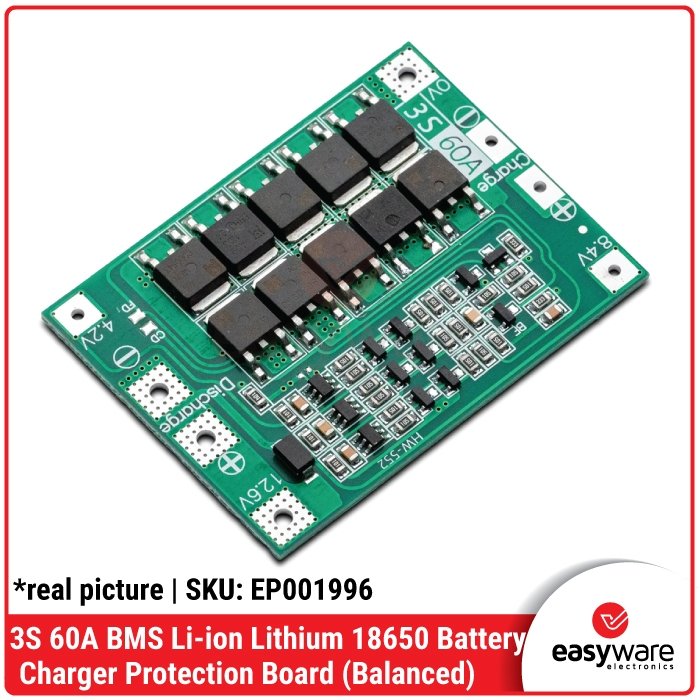

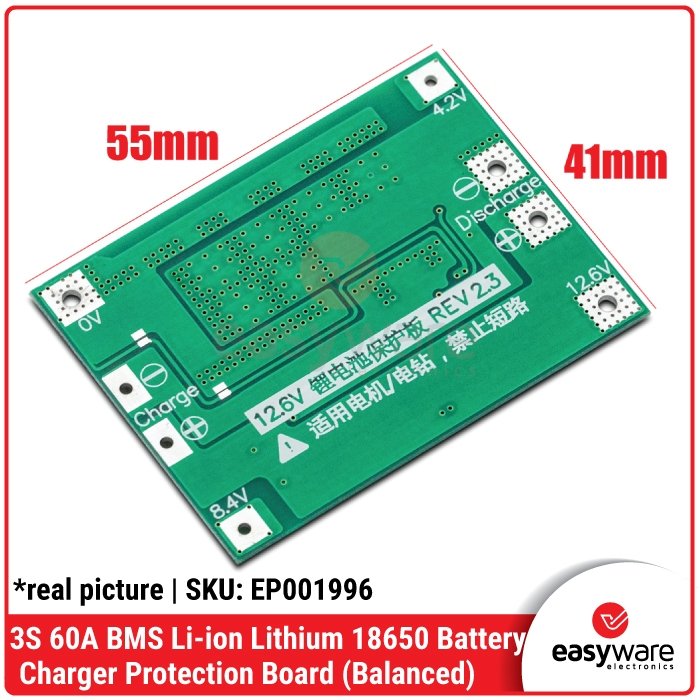

3S 60A BMS Li-ion Lithium 18650 Battery Charger Protection Board Balanced
Di marketplace mulai Rp20.000 · lebih hemat Rp2.000
- Tanpa minimum belanja
- Dapat 18 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul 3S 60A BMS ini adalah papan proteksi baterai lithium-ion 18650 konfigurasi 3 seri dengan fitur balance aktif untuk menjaga keseimbangan tegangan tiap sel. Modul ini dirancang khusus untuk menangani arus beban tinggi hingga 60A, sehingga sangat handal untuk aplikasi daya besar seperti bor listrik, inverter mini, atau perangkat bertenaga baterai arus tinggi.
Papan proteksi ini melindungi rangkaian baterai dari pengisian daya berlebih (over-charge), pengosongan daya berlebih (over-discharge), arus pendek (short circuit), dan kelebihan beban arus. Keberadaan fitur balance memastikan umur sel baterai lebih panjang dan performa tetap stabil di setiap siklus pengisian.
Spesifikasi
| Parameter | Nilai |
| Konfigurasi baterai | 3S (3 Seri baterai Li-ion / 18650) |
| Tegangan pengisian (Charging voltage) | 12.6V - 13.5V DC |
| Arus kerja kontinu maksimum | 60A |
| Arus proteksi / beban puncak | Hingga 100A |
| Arus quiescent / standby | < 30 µA |
| Fitur balance | Ya (Balanced) |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001996 |
Konfigurasi Pin
| Pin / Terminal | Fungsi |
| 12.6V (+) | Terminal positif output / beban / pengisian |
| 0V / GND (-) | Terminal negatif utama (0V) |
| 4.2V | Titik sambung positif sel 1 / negatif sel 2 |
| 8.4V | Titik sambung positif sel 2 / negatif sel 3 |
| B+ | Terminal positif total baterai (sel 3) |
| B- | Terminal negatif total baterai (sel 1) |
| P+ | Terminal positif untuk charger / beban (alternatif) |
| P- | Terminal negatif untuk charger / beban (alternatif) |
Contoh Wiring
| Terminal BMS | Sambungan Baterai / Charger |
| 0V / GND | Kutub negatif baterai sel 1 (0V) |
| 4.2V | Sambungan seri antara sel 1 dan sel 2 |
| 8.4V | Sambungan seri antara sel 2 dan sel 3 |
| B+ | Kutub positif baterai sel 3 (total ~12.6V) |
| C+ / 12.6V | Kutub positif adaptor charger / input daya |
| C- | Kutub negatif adaptor charger |
| P+ | Kutub positif beban / output perangkat |
| P- | Kutub negatif beban / output perangkat |
Fitur
✅ Proteksi lengkap terhadap over-charge, over-discharge, arus pendek, dan arus berlebih.
✅ Dilengkapi fungsi balance untuk menyamakan tegangan tiap sel baterai agar tidak cepat drop.
✅ Kapasitas arus tinggi hingga 60A kontinu, cocok untuk motor DC dan perkakas elektrik.
✅ Komponen MOSFET daya tinggi yang tersusun rapi untuk efisiensi termal yang lebih baik.
Perbandingan dengan Modul BMS Lain
| Model BMS | Konfigurasi | Arus Maksimum | Fitur Balance |
| 3S 10A / 20A | 3S | 10A - 20A | Tidak ada / Opsional |
| 3S 40A | 3S | 40A | Umumnya ada |
| 3S 60A (Versi ini) | 3S | 60A | Ada (Balanced) |
Modul 3S 60A ini ditujukan untuk proyek yang membutuhkan tarikan arus besar (high drain) seperti bor cordless atau motor DC daya tinggi. Trade-off utamanya adalah ukuran fisik yang lebih besar dibanding versi 10A/20A standar serta kebutuhan penyolderan kabel tebal agar jalur arus tinggi tidak mengalami panas berlebih.
Aplikasi
✅ Modifikasi baterai bor listrik (cordless drill) dan perkakas tangan tanpa kabel.
✅ Power bank DIY kapasitas besar berbasis baterai 18650.
✅ Sistem catu daya cadangan (UPS mini) dan lampu darurat 12V.
✅ Kendaraan mainan elektrik dan proyek robotik berarus tinggi.
FAQ
Apakah modul ini bisa dipakai untuk baterai LiFePO4 ?
Tidak. Modul ini khusus dirancang untuk baterai Li-ion / Lithium 18650 dengan tegangan nominal 3.7V (tegangan penuh 4.2V).
Kenapa output 0V saat pertama kali dipasang?
BMS mungkin dalam posisi terproteksi akibat salah sambung atau korsleting singkat. Anda perlu melakukan reset dengan cara mencolokkan charger 12.6V ke terminal input untuk mengaktifkan ulang jalur proteksinya.
Apakah wajib menyambungkan kabel balance (0V, 4.2V, 8.4V)?
Ya, wajib. Seluruh kabel balance harus terhubung dengan urutan yang benar agar fungsi pengaman dan penyeimbang sel bekerja dengan akurat.
Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Pastikan urutan penyolderan kabel baterai dimulai dari 0V (GND), 4.2V, 8.4V, hingga B+ secara berurutan untuk menghindari kerusakan permanen pada IC proteksi.
Spesifikasi lengkap
| Berat kirim | 13 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Power & baterai |
