Modul Timer Delay Relay XY-LJ02 LCD Digital 6-30V Micro USB 7 Mode Trigger High Low Cycle Timer 0.01 Detik 9999 Menit
Di marketplace mulai Rp66.000 · lebih hemat Rp6.600
- Tanpa minimum belanja
- Dapat 59 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

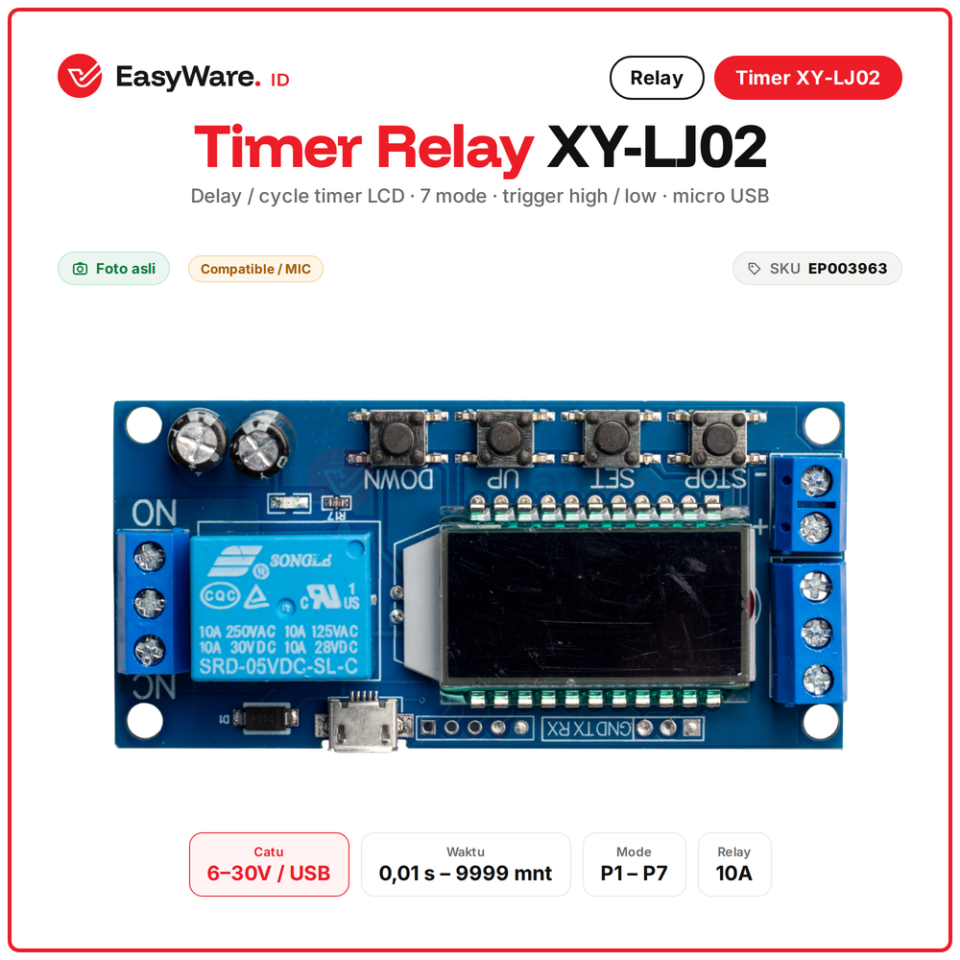

Modul timer relay XY-LJ02 dengan layar LCD dan 4 tombol. Bisa menunda, menyalakan sementara, atau membuat siklus ON OFF berulang dengan waktu 0,01 detik sampai 9999 menit. Dicatu DC 6 sampai 30V atau micro USB 5V. Dipicu sinyal high 3 sampai 24V atau saklar ke GND, lalu relay 10A menyalakan beban sesuai mode P1 sampai P7.
Seperti timer di kompor atau mesin cuci: atur berapa lama nyala, berapa lama mati, dan berapa kali diulang. Modul ini yang menekan saklarnya secara otomatis.

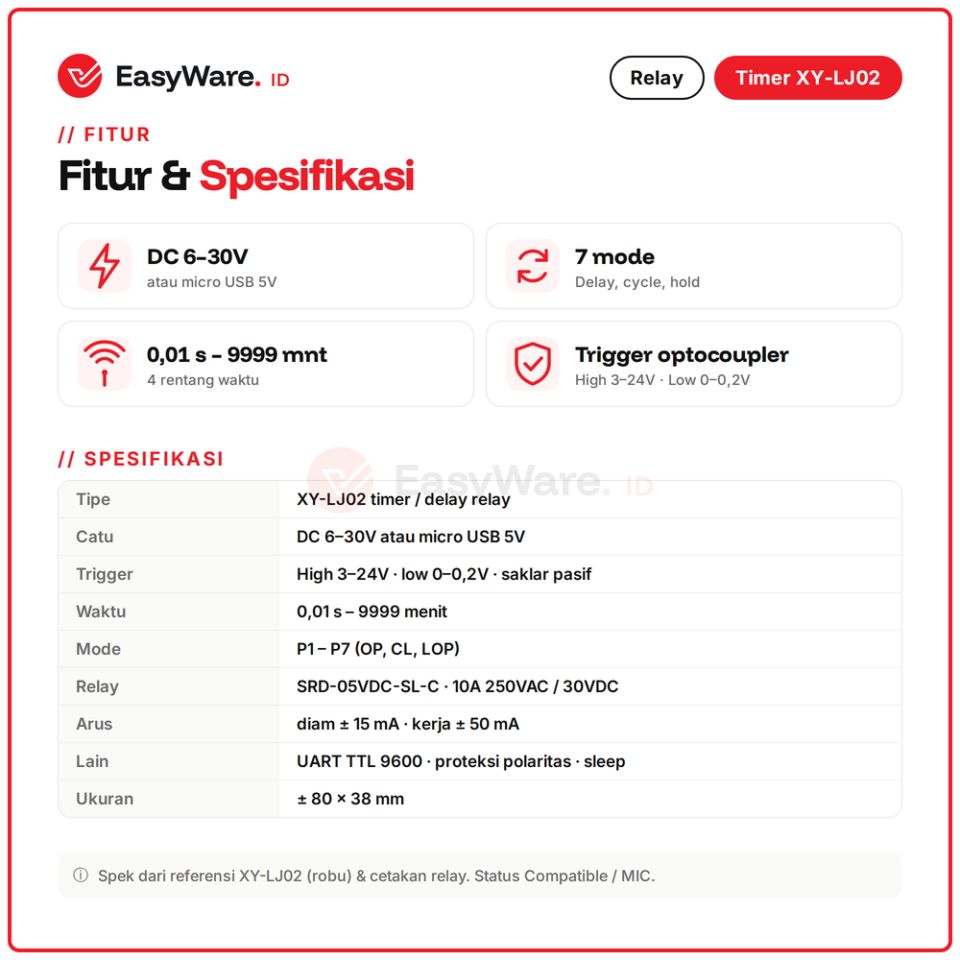

Spesifikasi
| Catu | DC 6V sampai 30V atau micro USB 5V |
|---|---|
| Trigger | high 3V sampai 24V, low 0V sampai 0,2V, saklar pasif |
| Waktu | 0,01 detik sampai 9999 menit |

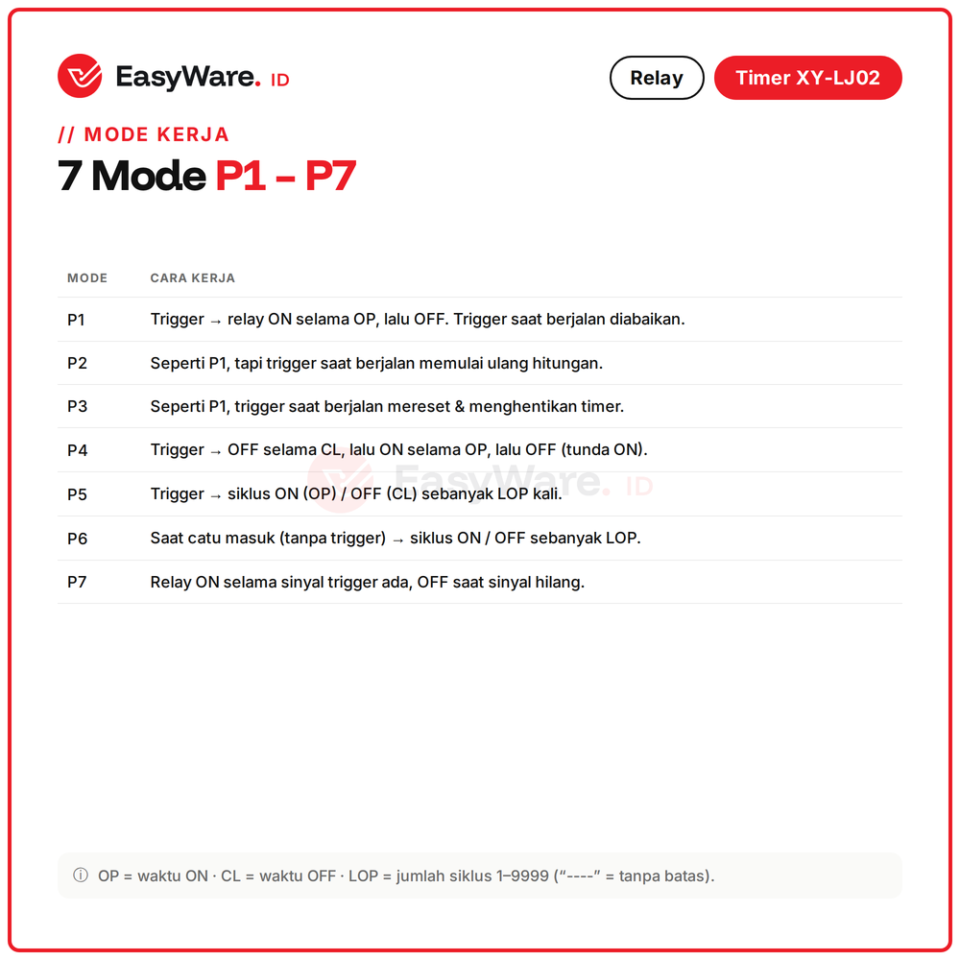

| Mode | P1 sampai P7, parameter OP CL LOP |
| Relay | SRD-05VDC-SL-C, 10A 250VAC dan 30VDC |
| Arus | diam sekitar 15 mA, kerja sekitar 50 mA |
| Komunikasi | UART TTL 9600 baud |
| Fitur | proteksi polaritas, mode tidur layar, simpan otomatis |

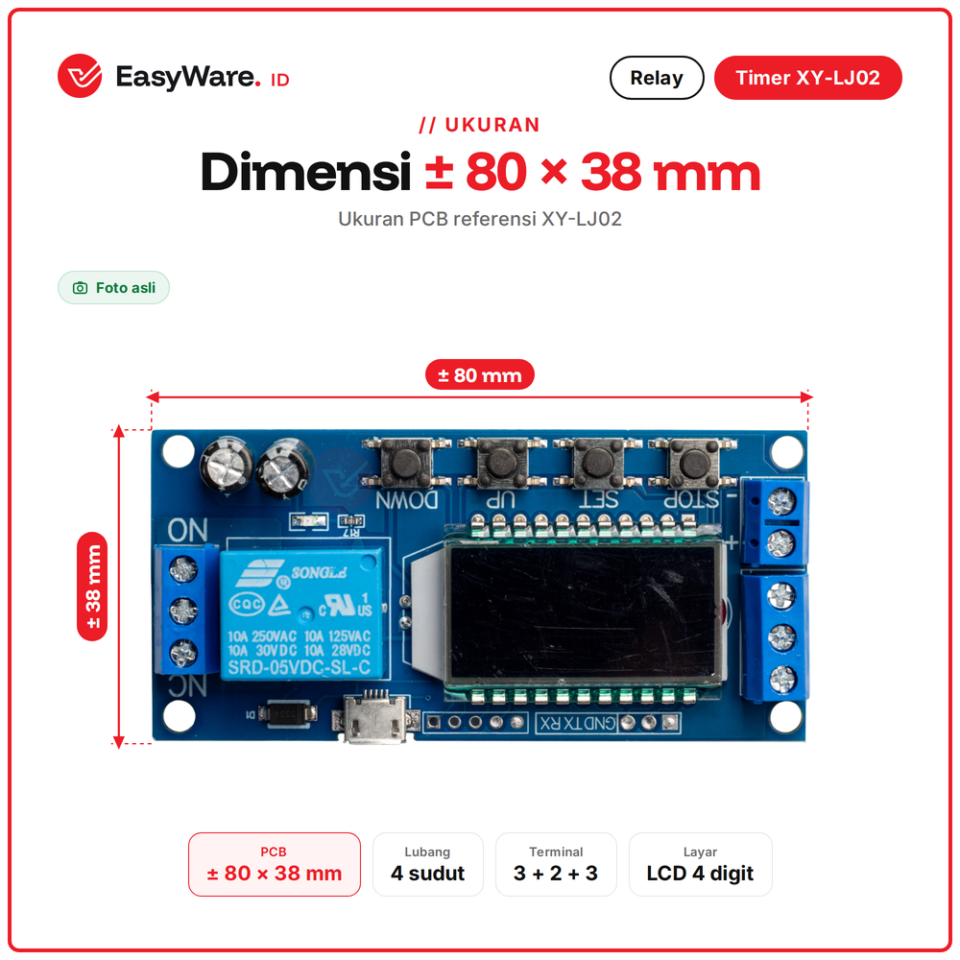

| Ukuran | sekitar 80 x 38 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP003963 |

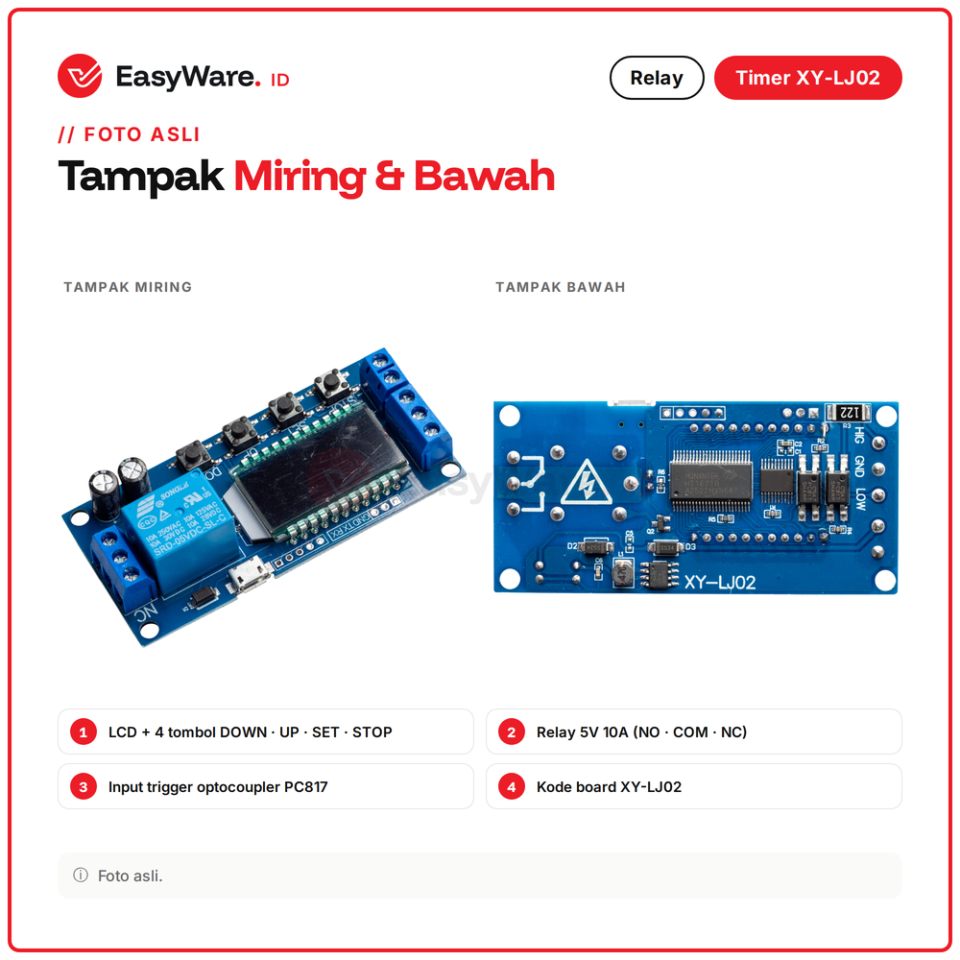

Pin
| Pin | Fungsi |
|---|---|
| plus minus | catu DC 6V sampai 30V |
| Micro USB | catu 5V |
| HIG GND | trigger sinyal high 3V sampai 24V |
| LOW GND | trigger saklar atau tombol ke GND |
| NO COM NC | kontak relay ke beban |
| GND TX RX | UART TTL untuk setting lewat serial |

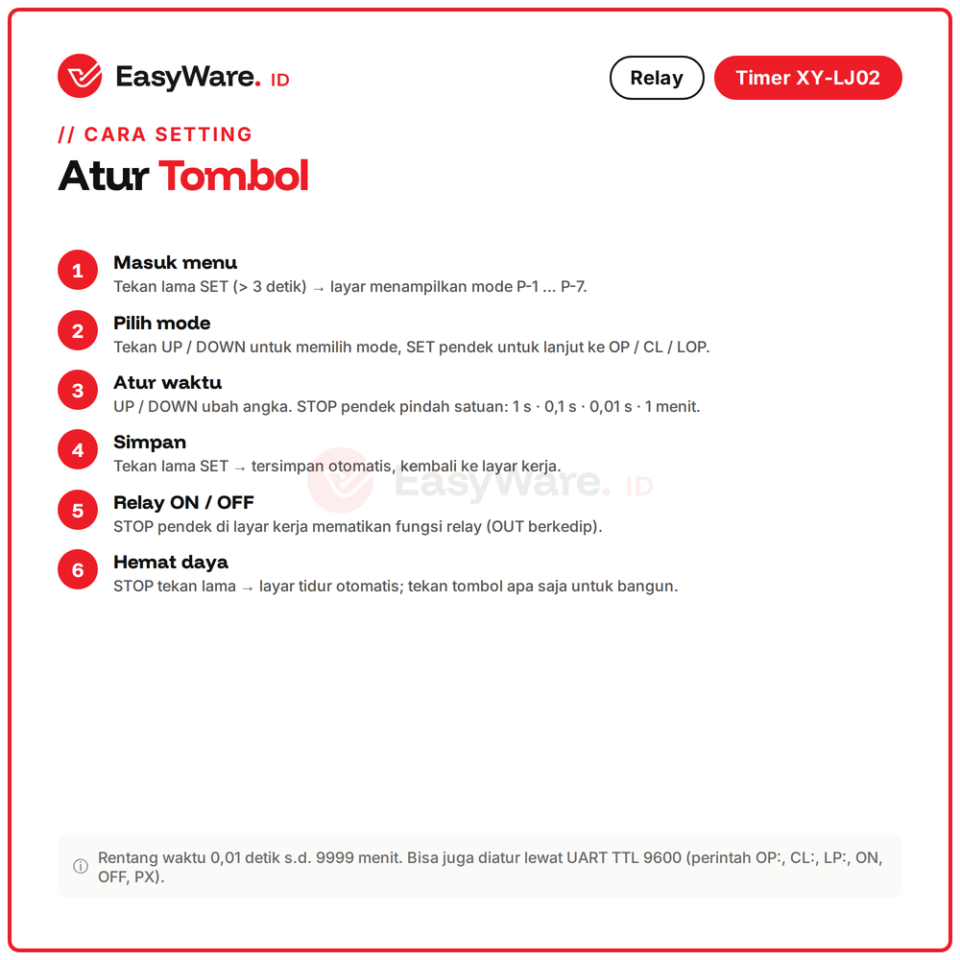

Cara Pakai
- Beri catu 12V ke plus minus atau colok micro USB
- Tekan lama SET, pilih mode dengan UP DOWN
- SET pendek untuk OP CL LOP, STOP untuk pilih satuan waktu
- Tekan lama SET untuk menyimpan, lalu sambung beban ke COM dan NO
Perbandingan
| Pilihan | Keterangan |
|---|---|
| XY-LJ02 | LCD, 7 mode, trigger high dan low |
| Timer NE555 | perlu rakit sendiri, waktu terbatas |
| Timer mekanik | tanpa siklus otomatis |

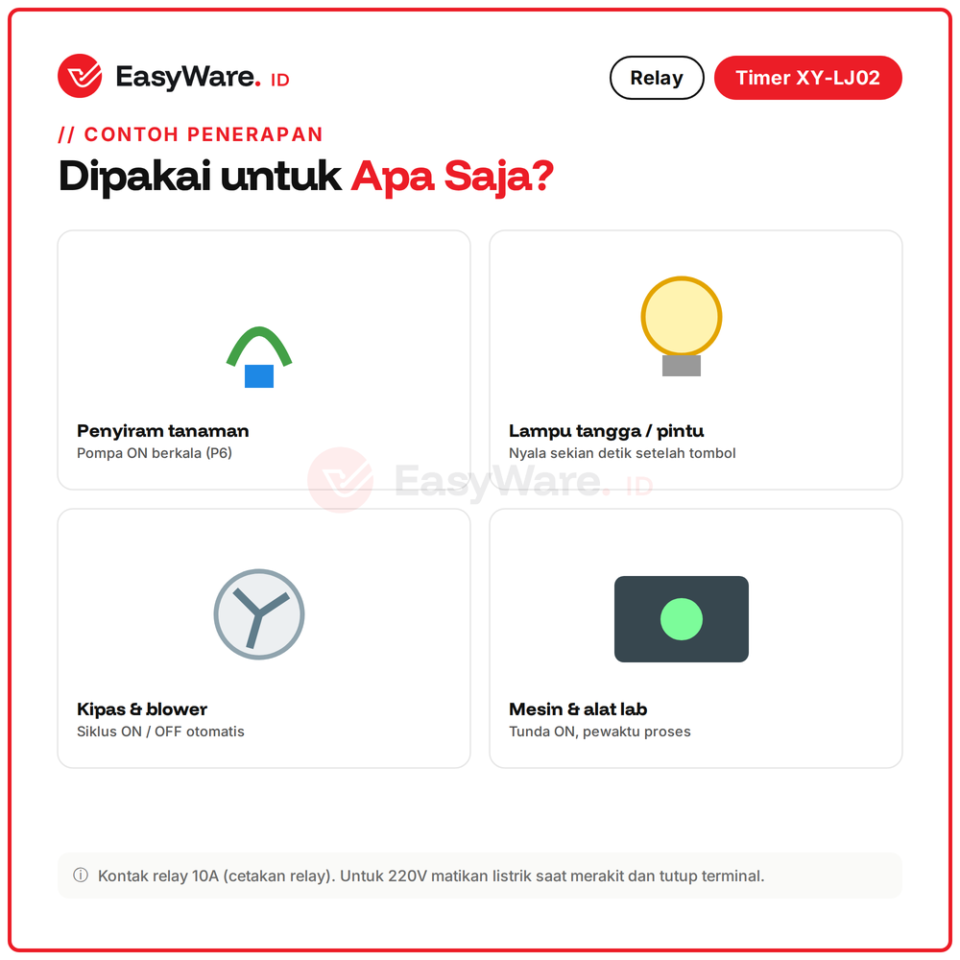

Aplikasi
✅ Penyiram tanaman berkala
✅ Lampu tangga atau pintu menyala sementara
✅ Kipas dan blower siklus ON OFF
✅ Tunda ON untuk mesin dan alat lab
FAQ
Bisa dicatu power bank?
Bisa lewat micro USB 5V.
Bisa siklus terus-menerus?
Bisa, mode P5 atau P6 dengan LOP diisi ---- untuk tanpa batas.
Pemicunya apa?
Sinyal 3V sampai 24V ke HIG, atau tombol yang menghubungkan LOW ke GND.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 30 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Display |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
