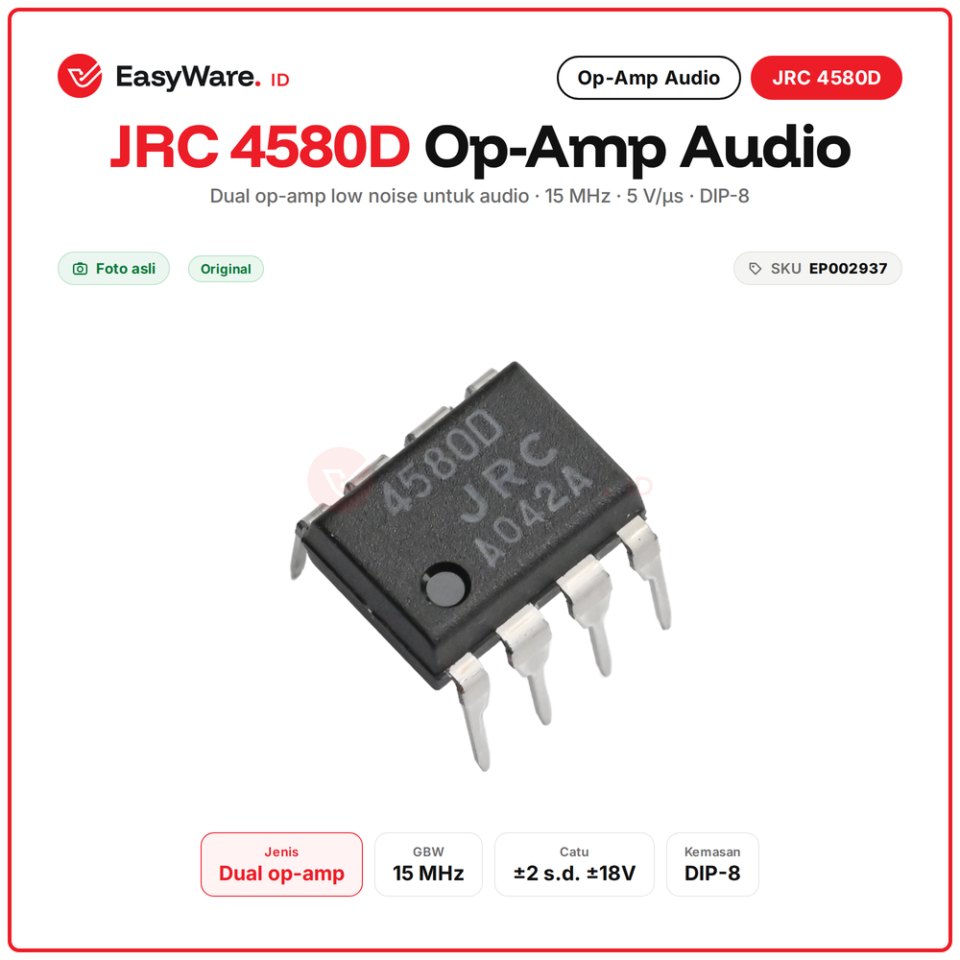

IC JRC 4580D NJM4580D Original Dual Op-Amp Audio Low Noise 15MHz DIP-8 untuk Preamp Tone Control Upgrade 4558
Di marketplace mulai Rp8.000 · lebih hemat Rp800
- Tanpa minimum belanja
- Dapat 7 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
JRC 4580D adalah dual op-amp untuk audio dengan noise rendah, bandwidth 15 MHz, dan slew rate 5 V/us. Berisi 2 op-amp dalam satu kemasan DIP-8. Banyak dipakai sebagai upgrade 4558 atau NE5532 pada preamp, tone control, mixer, dan efek gitar karena suara lebih jernih. Pinout sama dengan op-amp dual DIP-8 standar.
Op-amp audio ibarat corong suara: makin rendah noise dan makin cepat responsnya, makin jernih suara yang diteruskan tanpa desis dan tanpa terpotong.
Spesifikasi
| Tipe | NJM4580D dual op-amp |
|---|---|
| Catu | plus minus 2V sampai 18V |
| Gain bandwidth | 15 MHz |
| Slew rate | 5 V/us |
| Noise input | 0,8 uVrms |
| Distorsi | THD 0,0005% |
| Arus output | sekitar 50 mA |

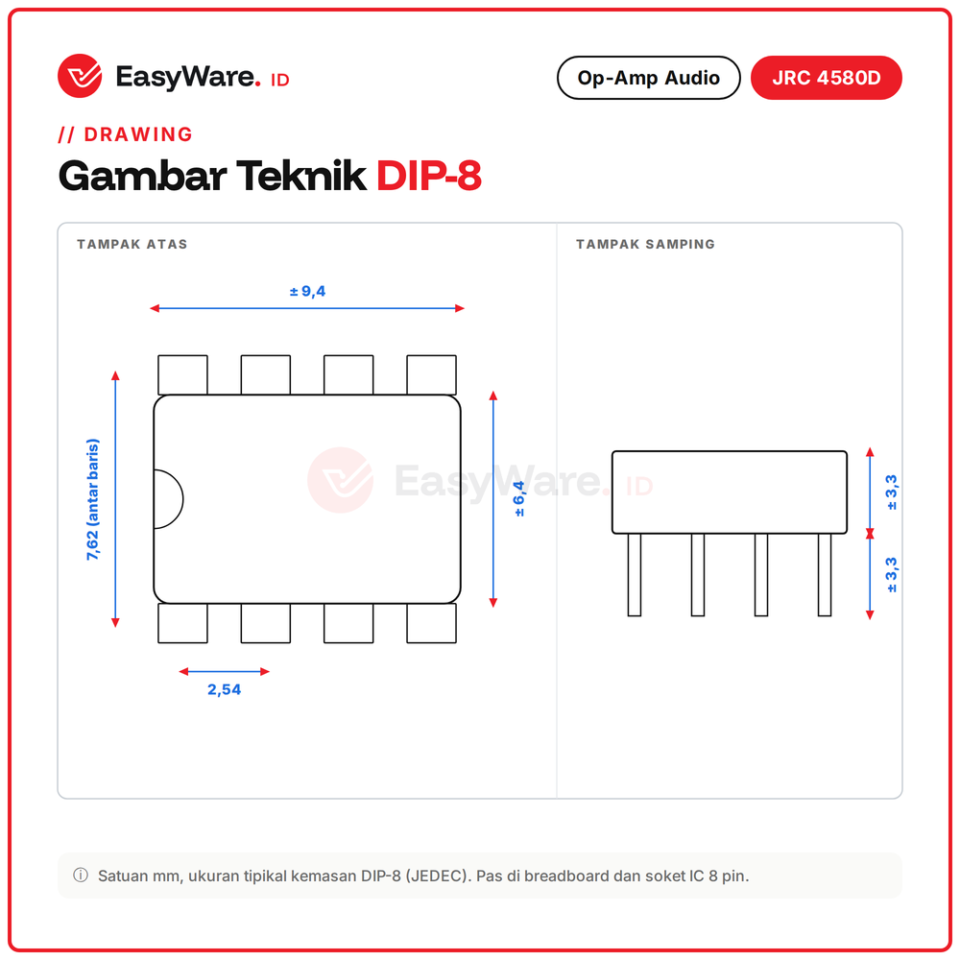

| Kemasan | DIP-8 |
| Kondisi | Original |
| SKU | EP002937 |

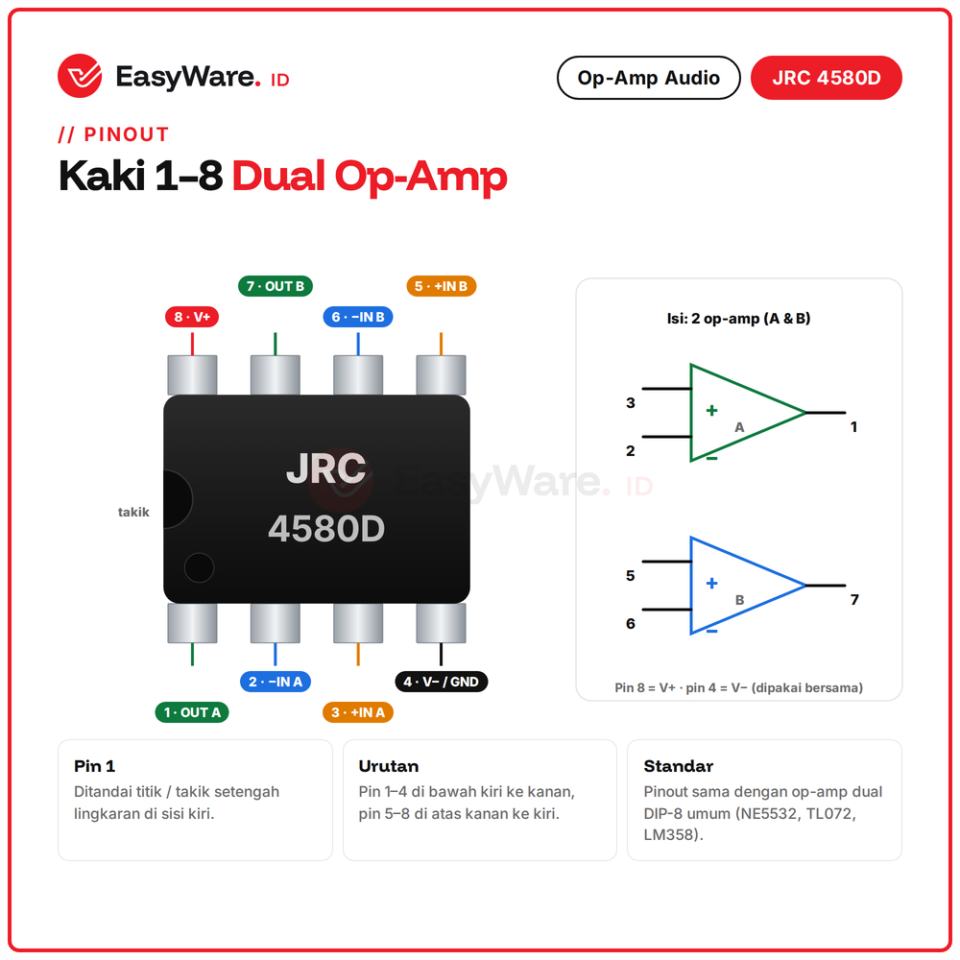

Pin
| Pin | Fungsi |
|---|---|
| 1 / 7 | output A / B |
| 2 / 6 | input inverting A / B |
| 3 / 5 | input non-inverting A / B |
| 4 | V minus atau GND |
| 8 | V plus |

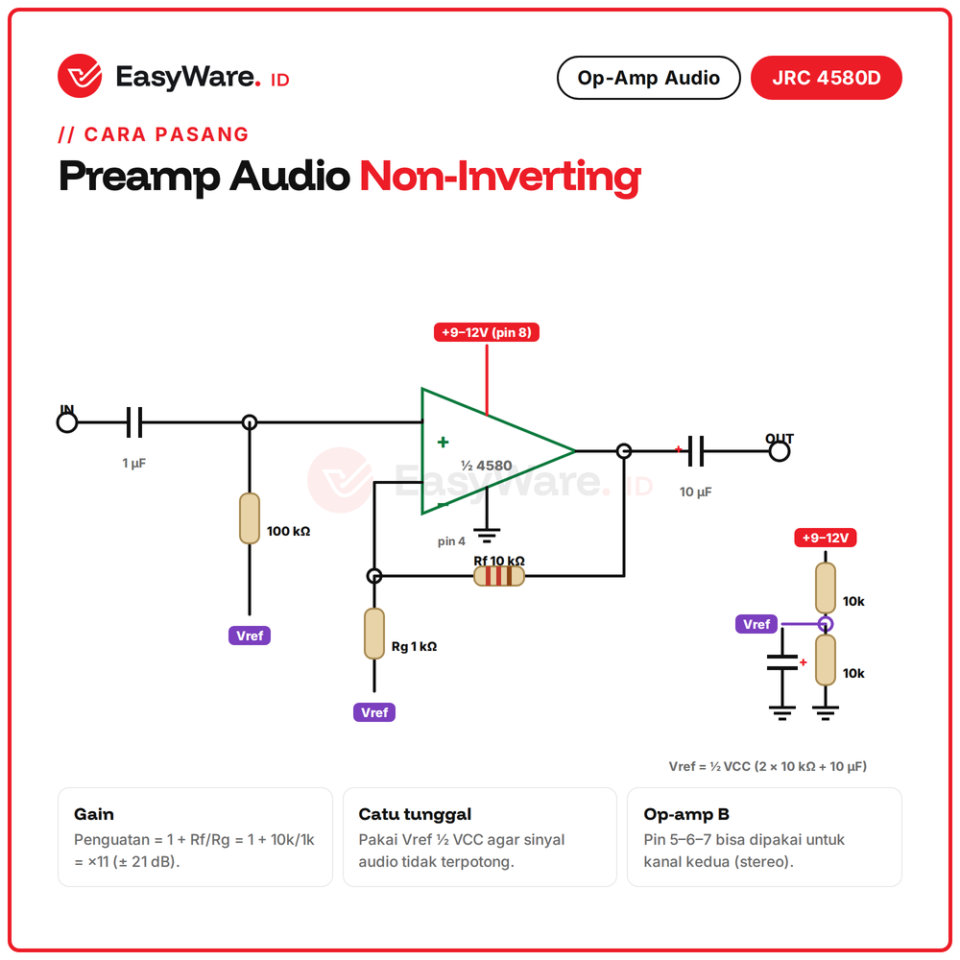

Cara Pakai
- Pin 8 ke V plus, pin 4 ke V minus atau GND
- Untuk catu tunggal buat tegangan referensi setengah VCC
- Pakai rangkaian non-inverting: gain = 1 + Rf/Rg
- Op-amp B (pin 5 6 7) untuk kanal kedua
Perbandingan
| Pilihan | Keterangan |
|---|---|
| 4558 | audio klasik, 3 MHz |
| 4580 | noise lebih rendah, 15 MHz |
| NE5532 | setara, pinout sama |

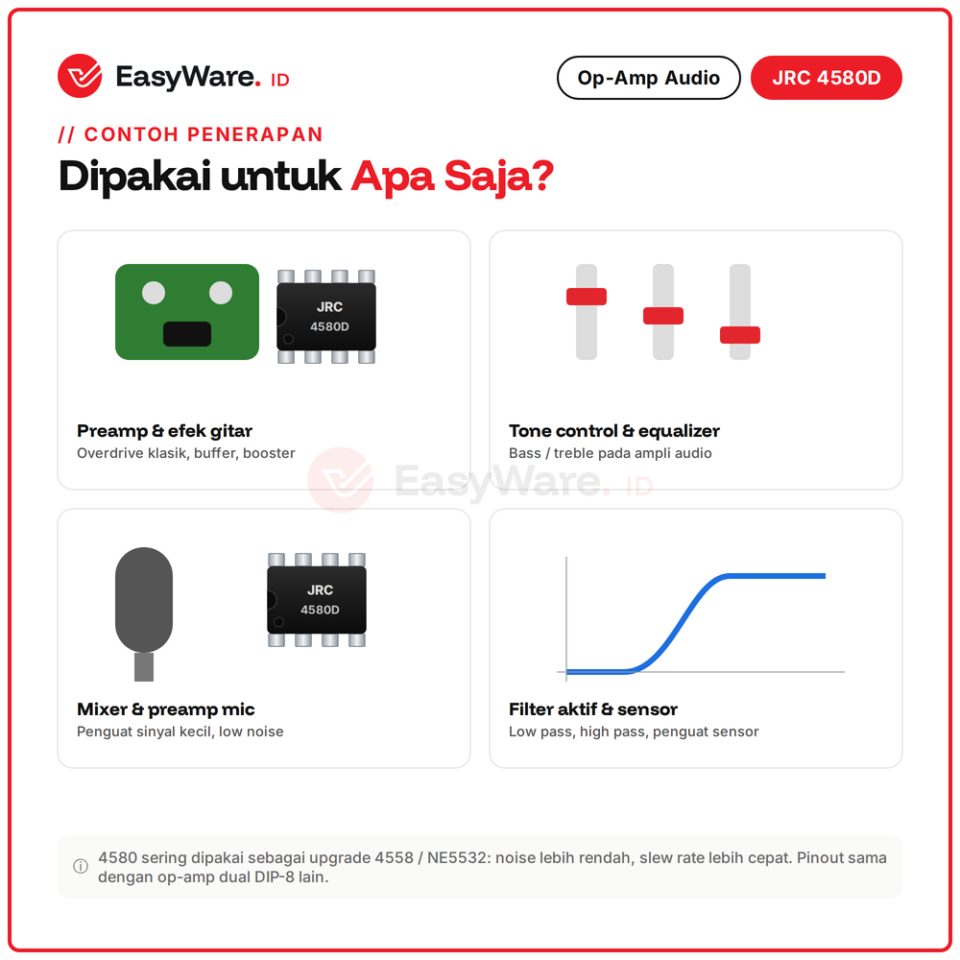

Aplikasi
✅ Preamp dan efek gitar
✅ Tone control dan equalizer
✅ Mixer dan preamp mic
✅ Filter aktif dan buffer audio
FAQ
Bisa ganti 4558?
Bisa langsung, pinout sama.
Bisa catu tunggal 12V?
Bisa, pakai referensi setengah VCC.
Ada berapa op-amp?
Dua op-amp dalam satu IC.
Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 2 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | IC |
