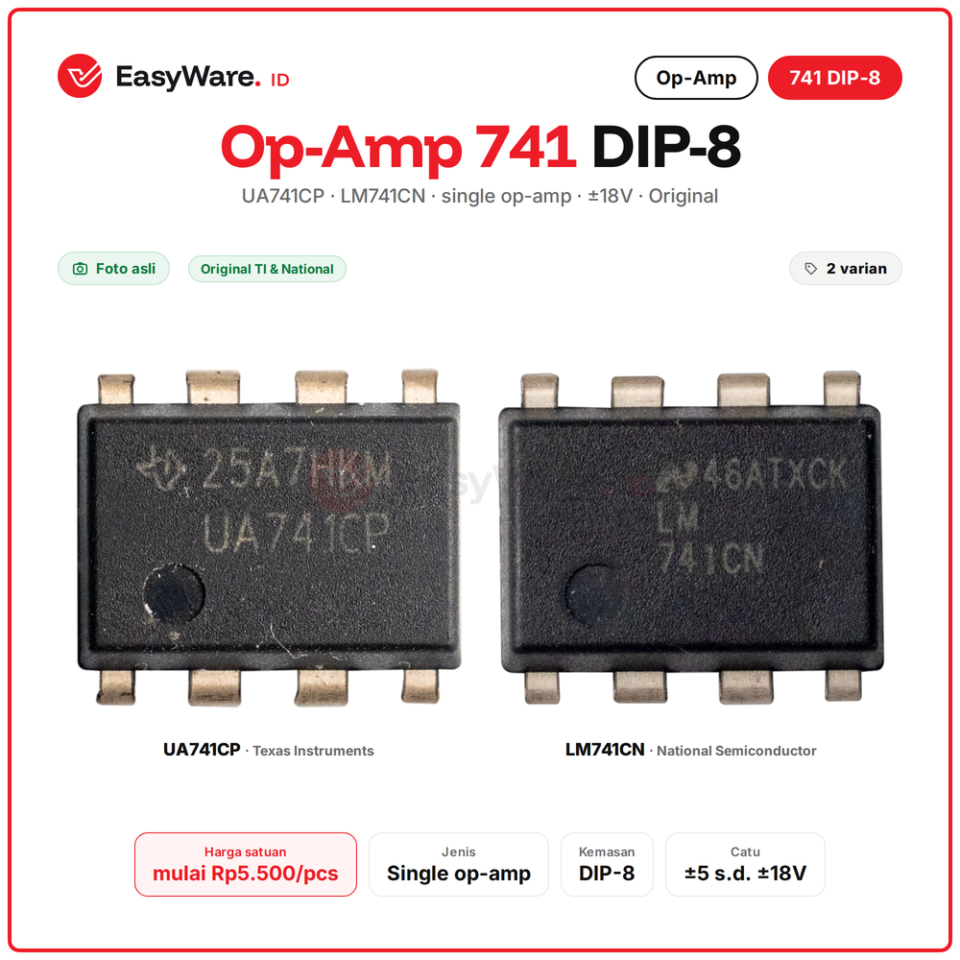

IC Op-Amp 741 DIP-8 Original UA741CP LM741CN (2 Pilihan)
Di marketplace mulai Rp5.500 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 5 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
IC op-amp tunggal 741 kemasan DIP-8, original. Tersedia 2 pilihan pabrikan: UA741CP dari Texas Instruments dan LM741CN dari National Semiconductor. Fungsi dan pinout sama. Op-amp klasik untuk belajar elektronika, penguat sinyal, komparator, dan filter aktif sederhana dengan catu simetris.
741 ibarat timbangan yang sangat peka: begitu tegangan di kaki + sedikit lebih besar dari kaki −, keluarannya langsung bereaksi. Dengan 2 resistor umpan balik, kepekaan itu diatur jadi penguatan yang pas.

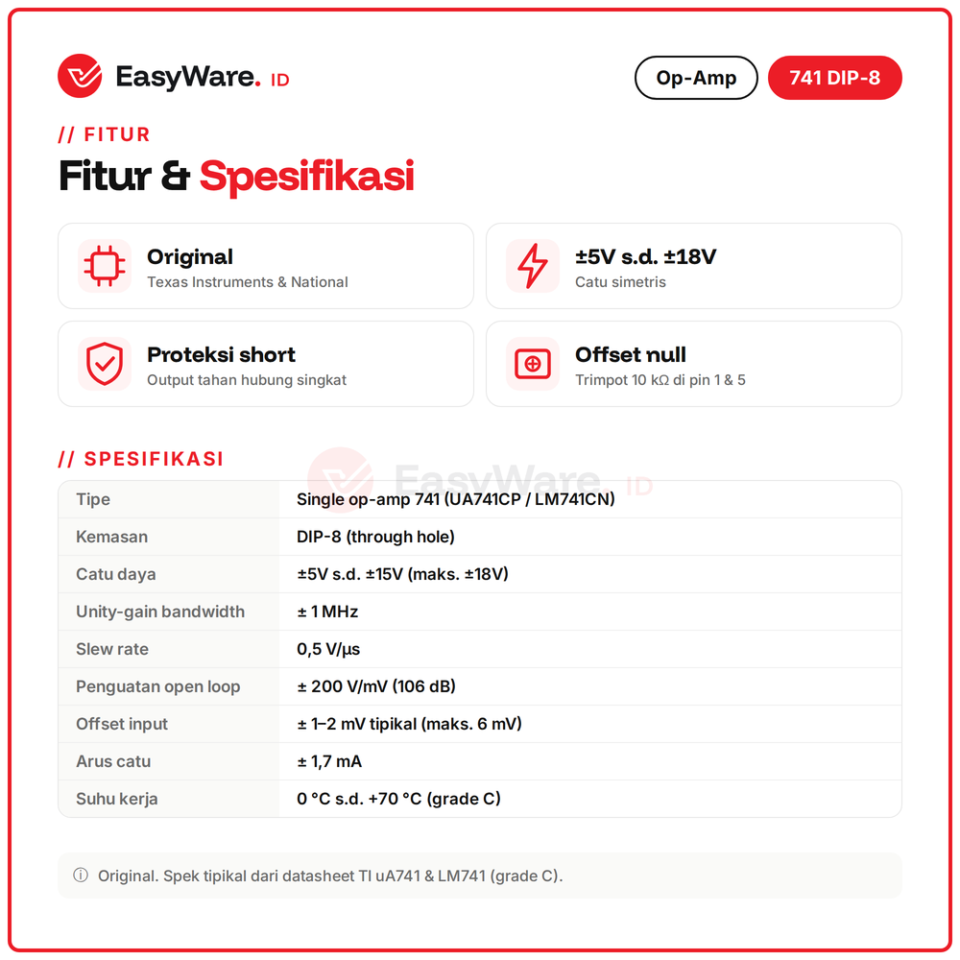

Spesifikasi
| Tipe | Single op-amp 741 |
|---|---|

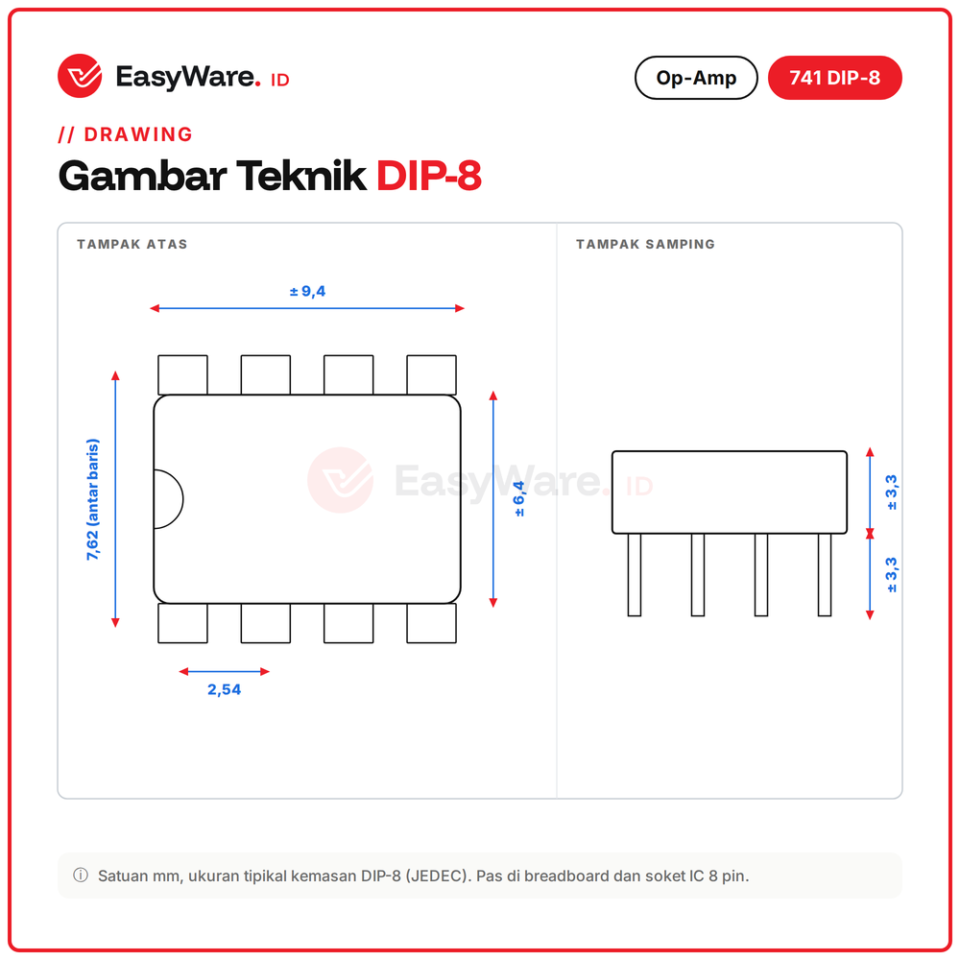

| Kemasan | DIP-8 |
| Catu daya | ±5V s.d. ±15V (maks. ±18V) |
| Bandwidth | ± 1 MHz |
| Slew rate | 0,5 V/µs |
| Arus catu | ± 1,7 mA |
| Suhu kerja | 0 s.d. 70 °C |
| Kondisi | Original |
| SKU | EP000801 · EP001230 |

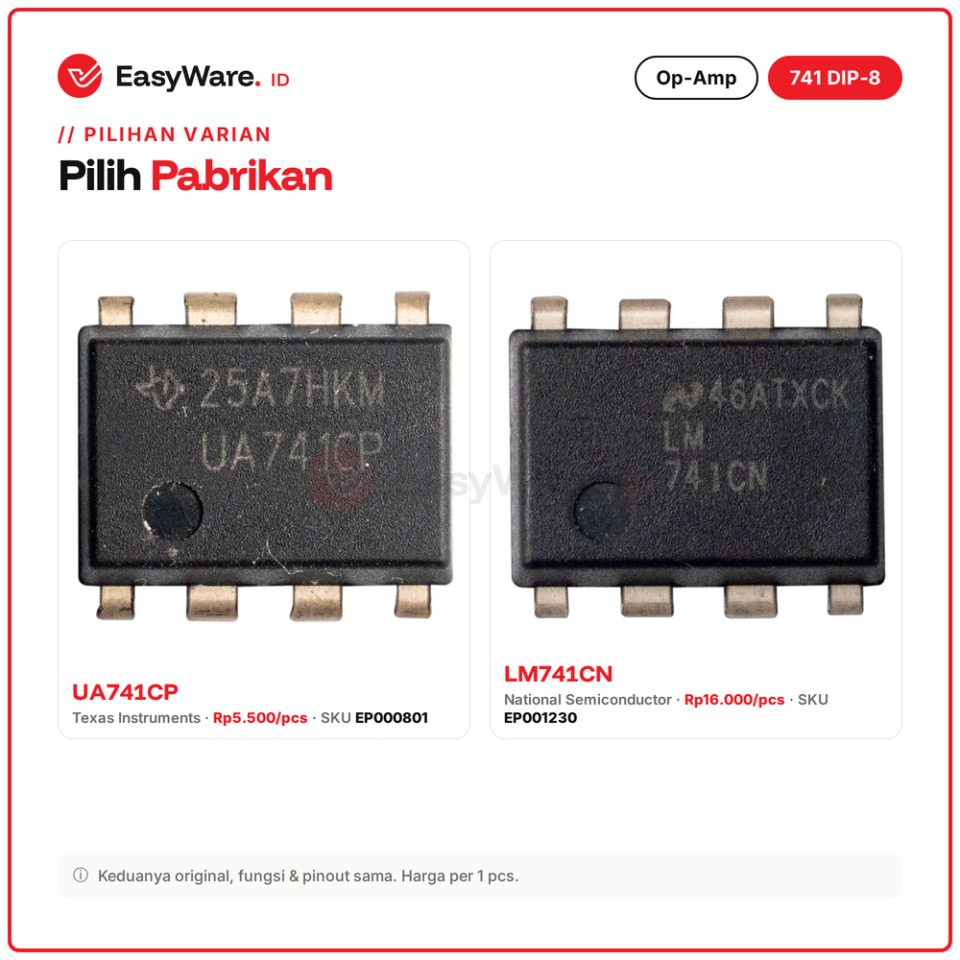

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000801 | UA741CP (Texas Instruments) |
| EP001230 | LM741CN (National Semiconductor) |

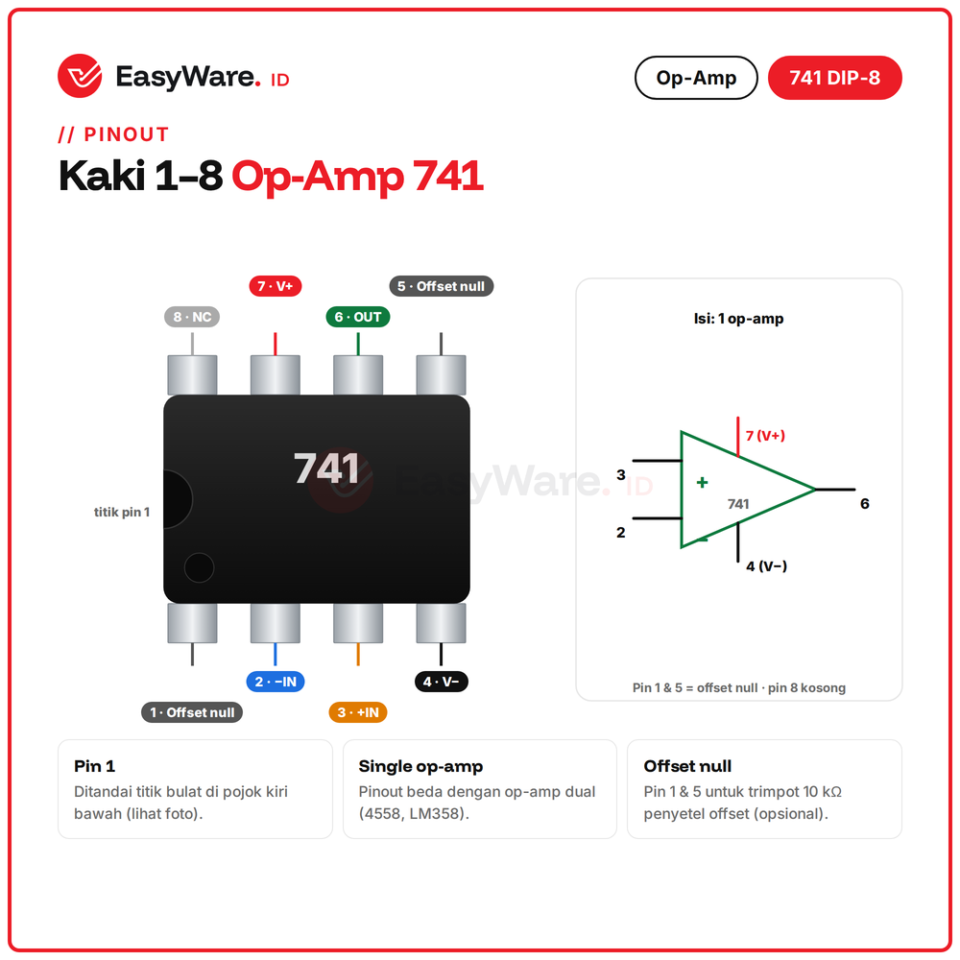

Pin
| Pin | Fungsi |
|---|---|
| 1 | offset null |
| 2 | −IN |
| 3 | +IN |
| 4 | V− |
| 5 | offset null |
| 6 | OUT |
| 7 | V+ |
| 8 | tidak dipakai |

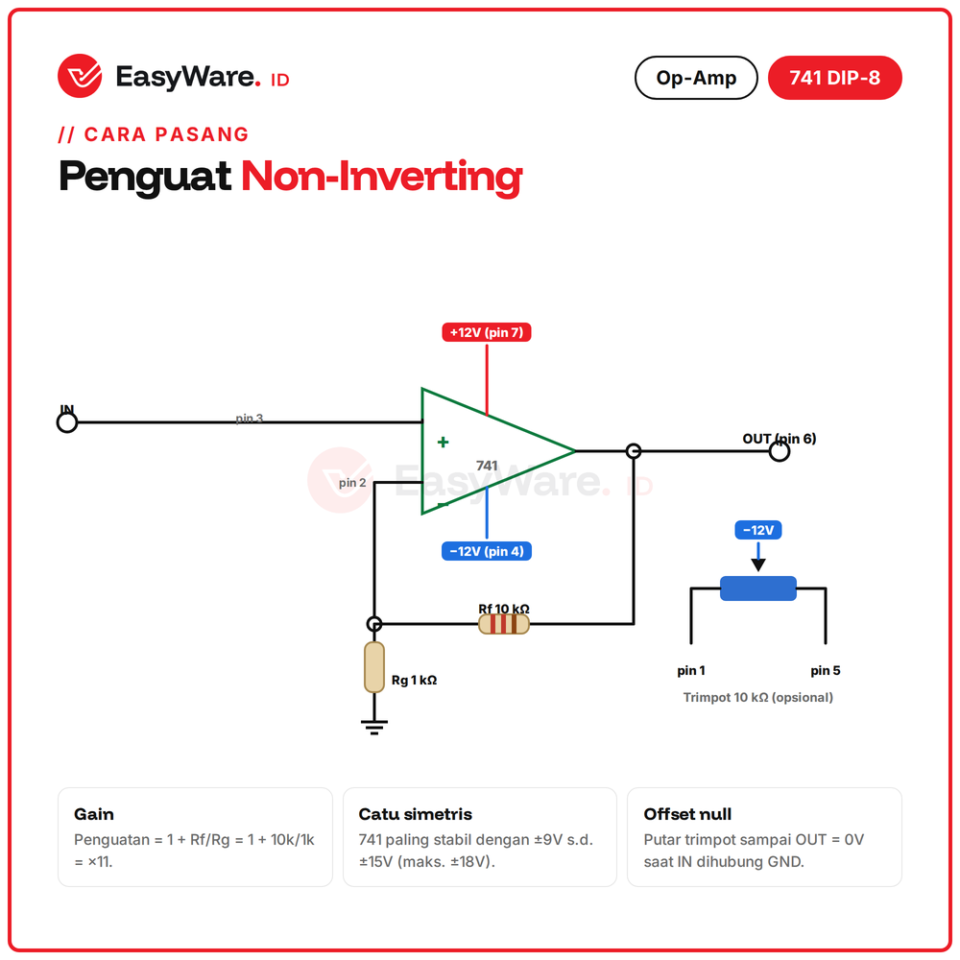

Cara Pakai
- Pasang IC di soket 8 pin, titik pin 1 di kiri bawah
- Pin 7 ke +12V, pin 4 ke −12V
- Sinyal masuk ke pin 3
- Rf 10k dari pin 6 ke pin 2, Rg 1k dari pin 2 ke GND: gain 11x
- Opsional: trimpot 10k di pin 1 dan 5, wiper ke −12V

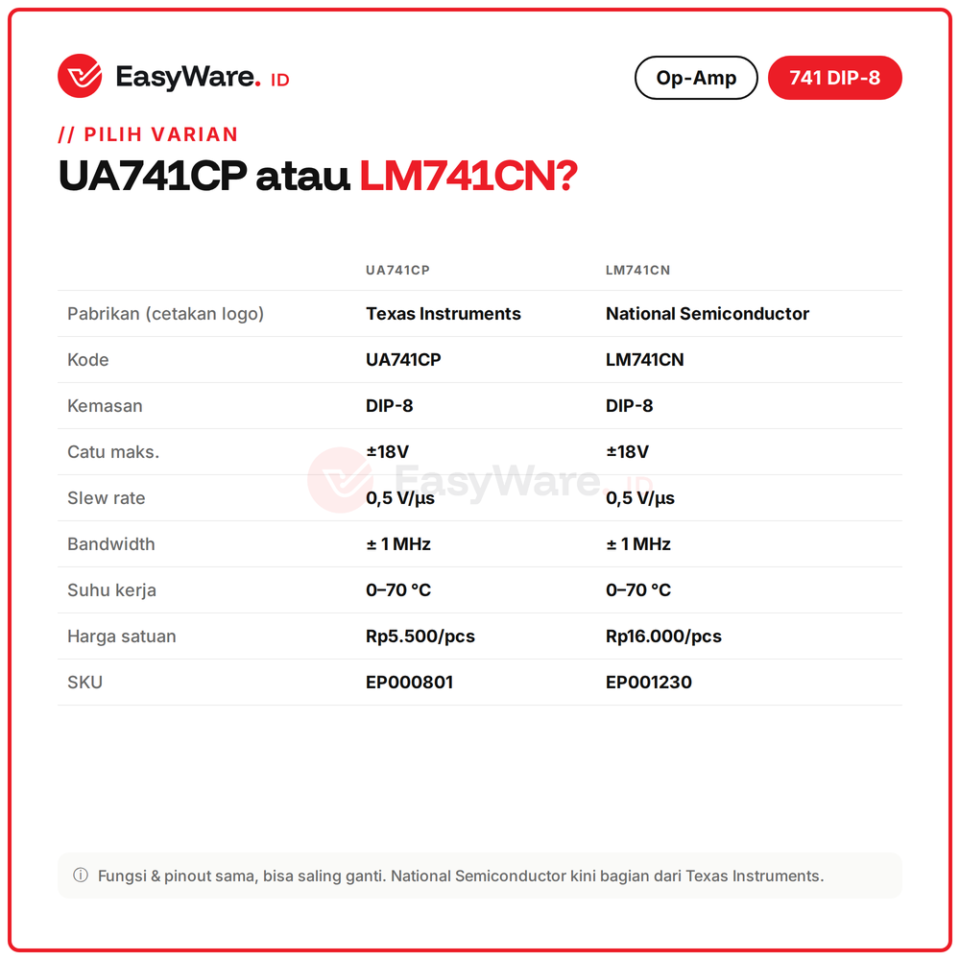

Perbandingan
| Pilihan | Keterangan |
|---|---|
| UA741CP | Texas Instruments, harga hemat |
| LM741CN | National Semiconductor, fungsi sama |

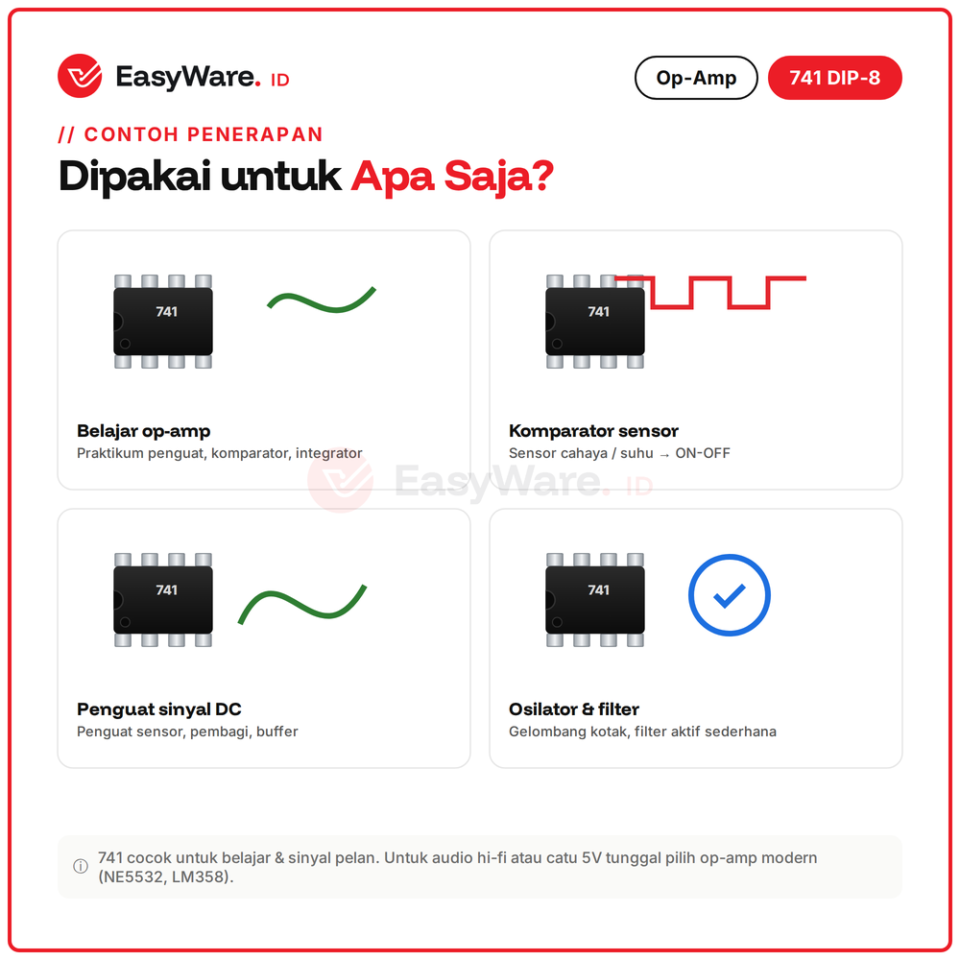

Aplikasi
✅ Praktikum dan belajar op-amp
✅ Komparator sensor cahaya atau suhu
✅ Penguat sinyal DC dan buffer
✅ Osilator dan filter aktif sederhana
FAQ
Beda UA741CP dan LM741CN?
Pabrikan berbeda, fungsi dan pinout sama, bisa saling ganti.
Bisa catu 5V tunggal?
Kurang cocok, 741 butuh catu lebih tinggi.
Original?
Ya, keduanya original.
Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Merek | TI |
|---|---|
| Berat kirim | 2 gram |
| Dimensi | 1 × 1 × 1 cm |
| Kategori | IC |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
