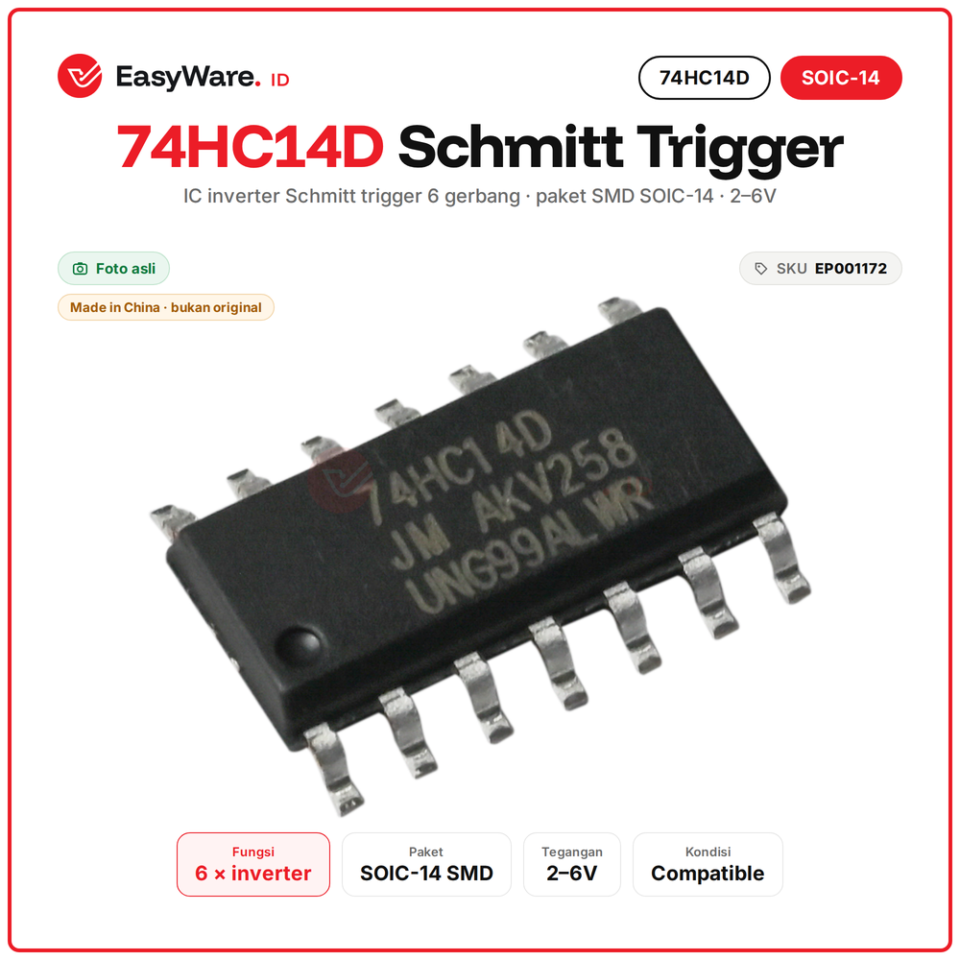

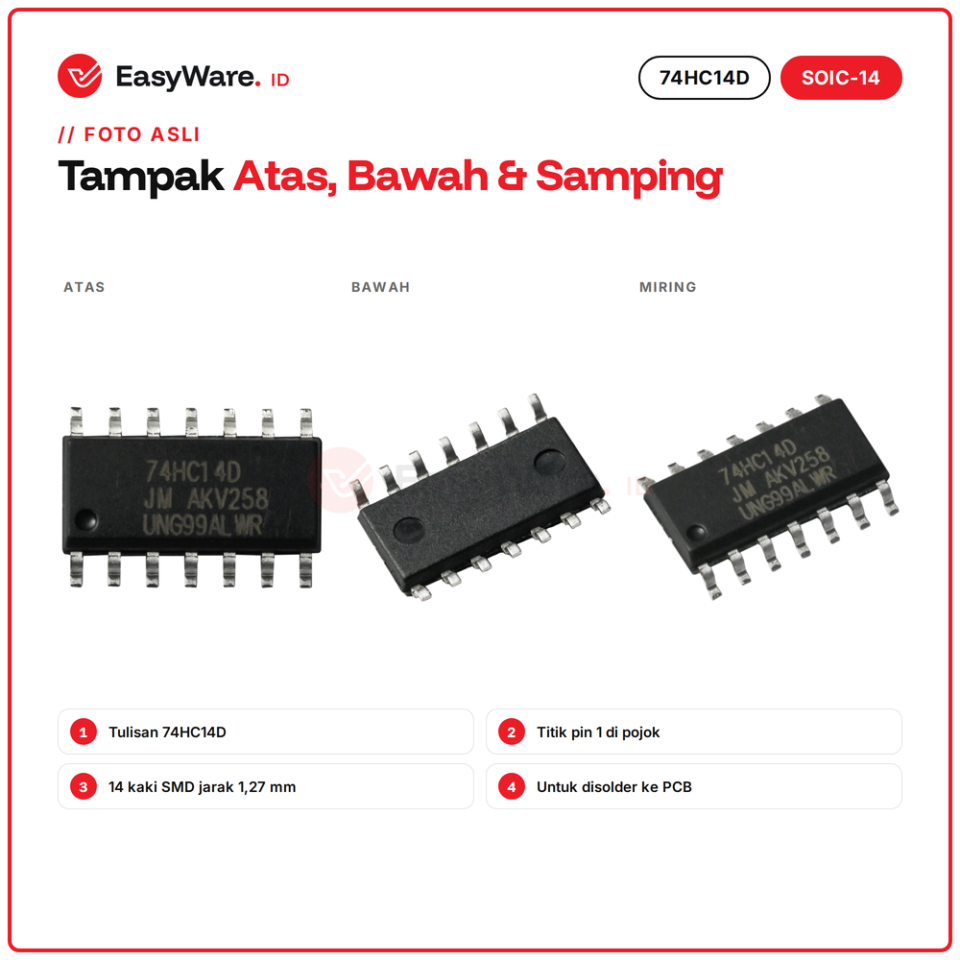

IC 74HC14D Hex Inverter Schmitt Trigger SOIC-14
Di marketplace mulai Rp3.000 · lebih hemat Rp300
- Tanpa minimum belanja
- Dapat 2 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
IC logika 74HC14D berisi 6 gerbang inverter dengan Schmitt trigger, paket SMD SOIC-14. Dipakai untuk merapikan sinyal yang naik-turun pelan atau bergetar.
Schmitt trigger seperti pintu dengan per: harus didorong cukup kuat baru terbuka dan ditarik cukup jauh baru tertutup. Hasilnya sinyal bergetar dari tombol menjadi bersih ON/OFF.

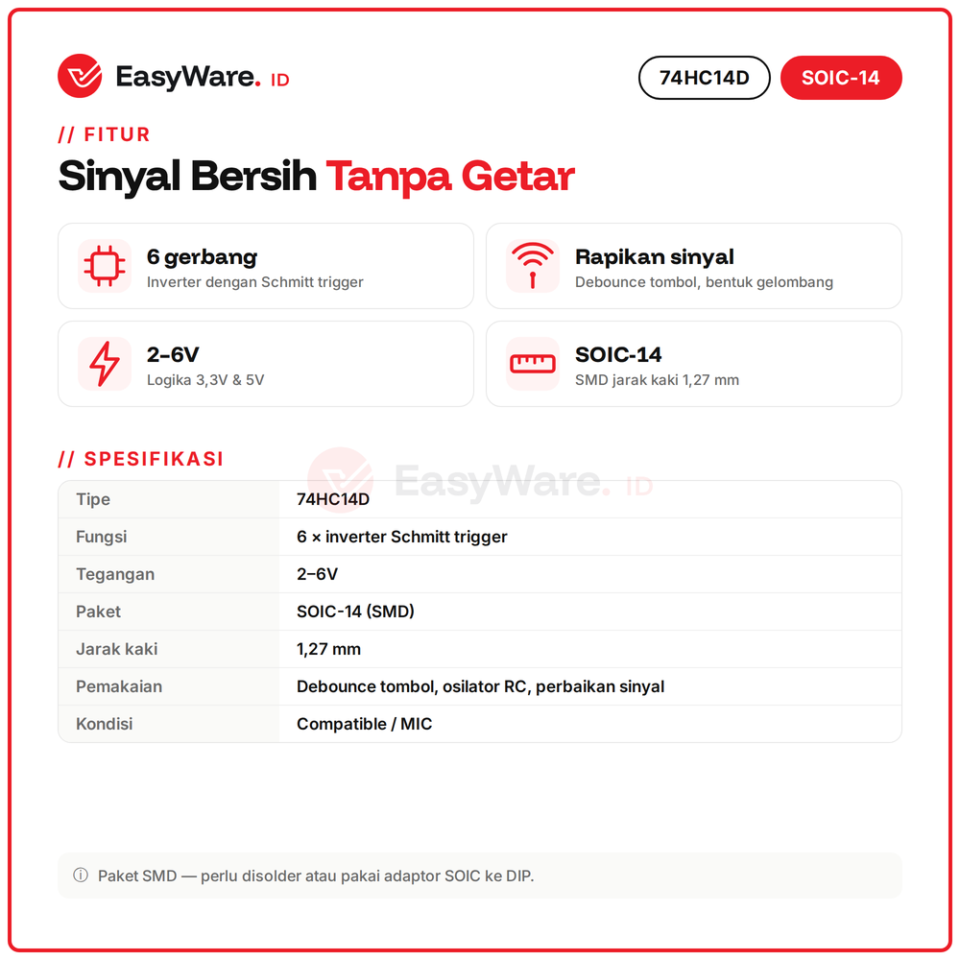

Spesifikasi
| Tipe | 74HC14D |
|---|---|
| Fungsi | 6 × inverter Schmitt trigger |
| Tegangan | 2–6V |
| Paket | SOIC-14 (SMD) |
| Jarak kaki | 1,27 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001172 |

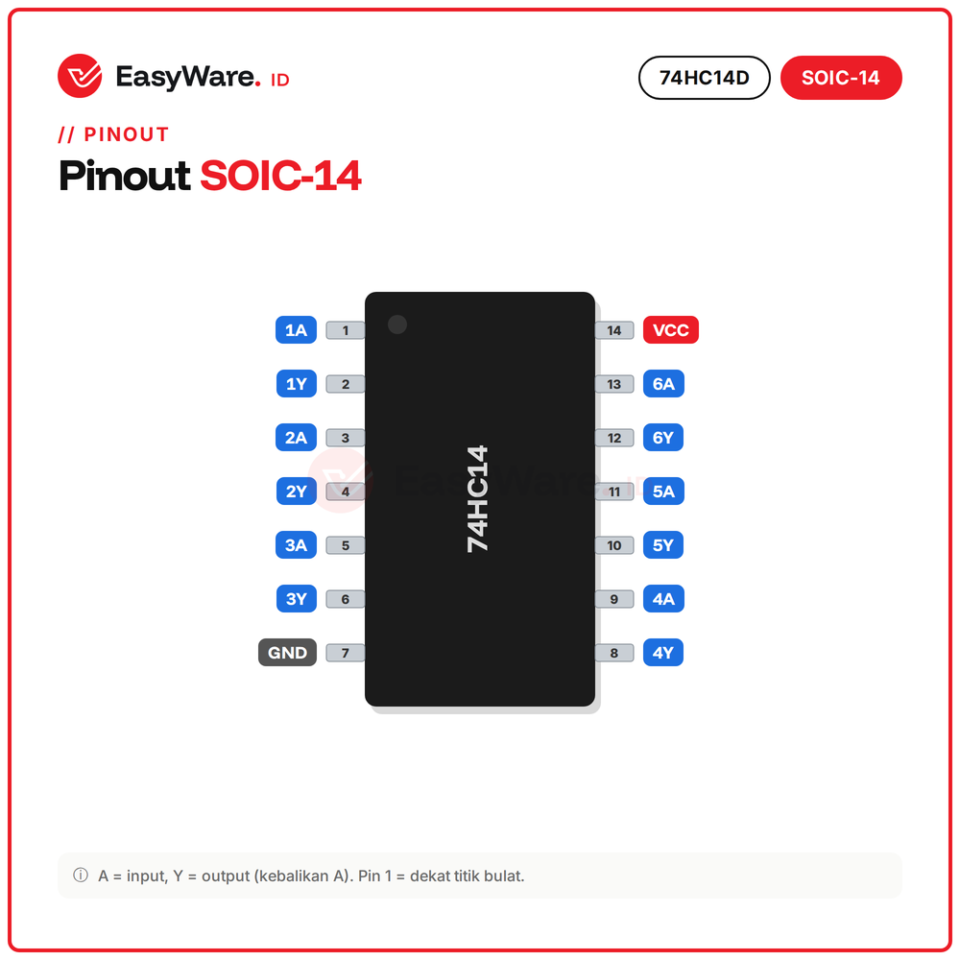

Pin
| Pin | Fungsi |
|---|---|
| 1A–6A | input |
| 1Y–6Y | output (kebalikan input) |
| Pin 7 | GND |
| Pin 14 | VCC |
Cara Pakai
- Solder ke PCB SOIC-14 atau adaptor SOIC ke DIP.
- Pin 14 ke VCC, pin 7 ke GND.
- Pasang kapasitor 100 nF dekat VCC.
- Input tak terpakai sambung ke GND.
Aplikasi

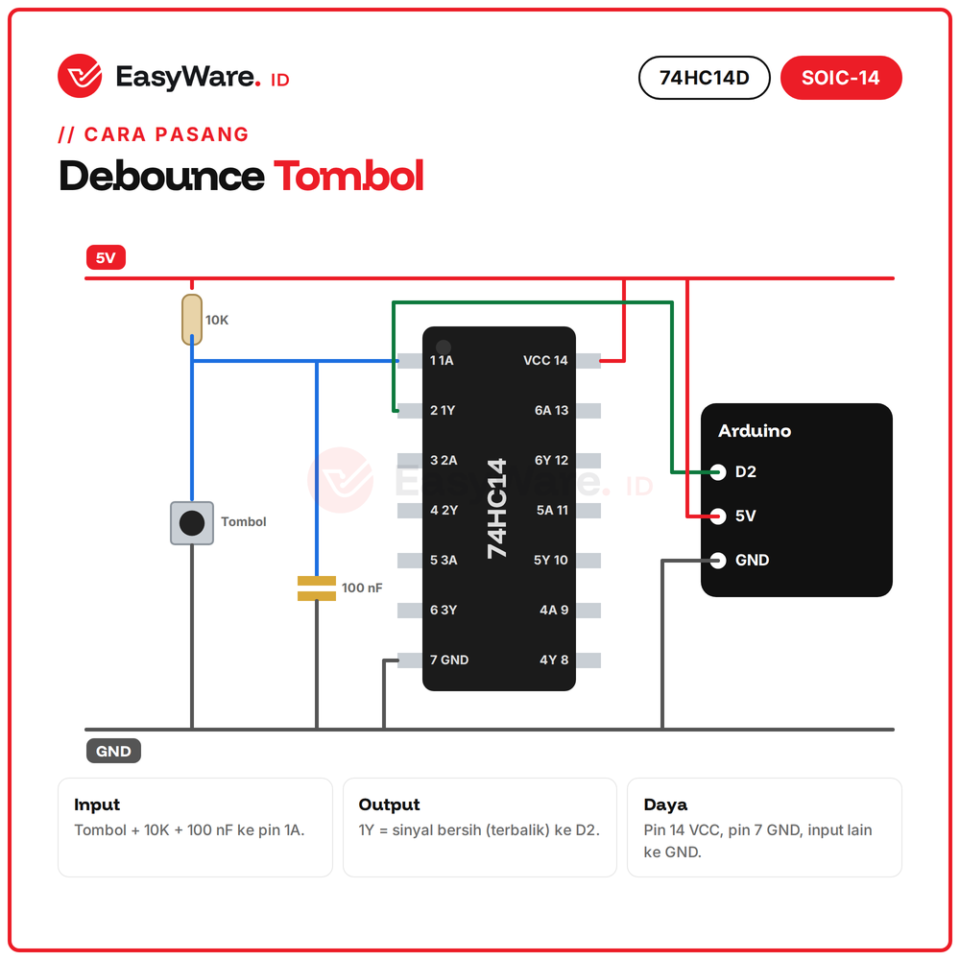

✅ Debounce tombol & saklar
✅ Osilator RC sederhana
✅ Merapikan sinyal sensor / encoder
✅ Konversi level logika
FAQ
Beda 74HC14 dan 74HC04?
74HC14 punya Schmitt trigger, tahan sinyal bergetar.
Bisa 3,3V?
Bisa, rentang 2–6V.
Bisa di breadboard?
Pakai adaptor SOIC-14 ke DIP.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 1 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | IC |
