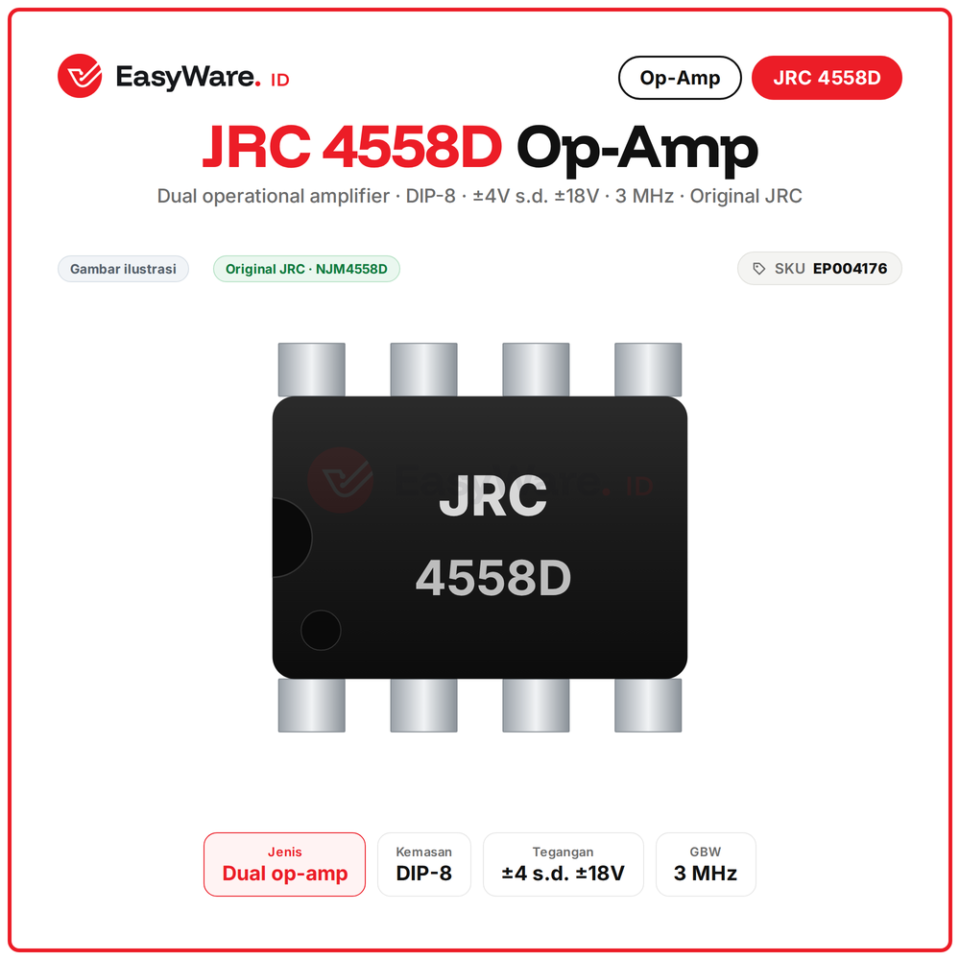

JRC 4558D NJM4558D Dual Op-Amp DIP-8 Original
Di marketplace mulai Rp5.500 · lebih hemat Rp500
- Tanpa minimum belanja
- Dapat 5 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
IC op-amp ganda (2 op-amp dalam 1 chip) JRC 4558D original, kemasan DIP-8. Op-amp audio klasik untuk preamp, efek gitar, tone control, mixer, dan filter aktif. Bisa dicatu simetris ±4V sampai ±18V atau catu tunggal 8 sampai 36V dengan tegangan referensi setengah VCC.
Op-amp ibarat kaca pembesar untuk sinyal listrik: suara gitar atau mic yang lemah diperbesar sesuai perbandingan dua resistor, misalnya 10k dibanding 1k menjadi 11 kali lebih kuat.

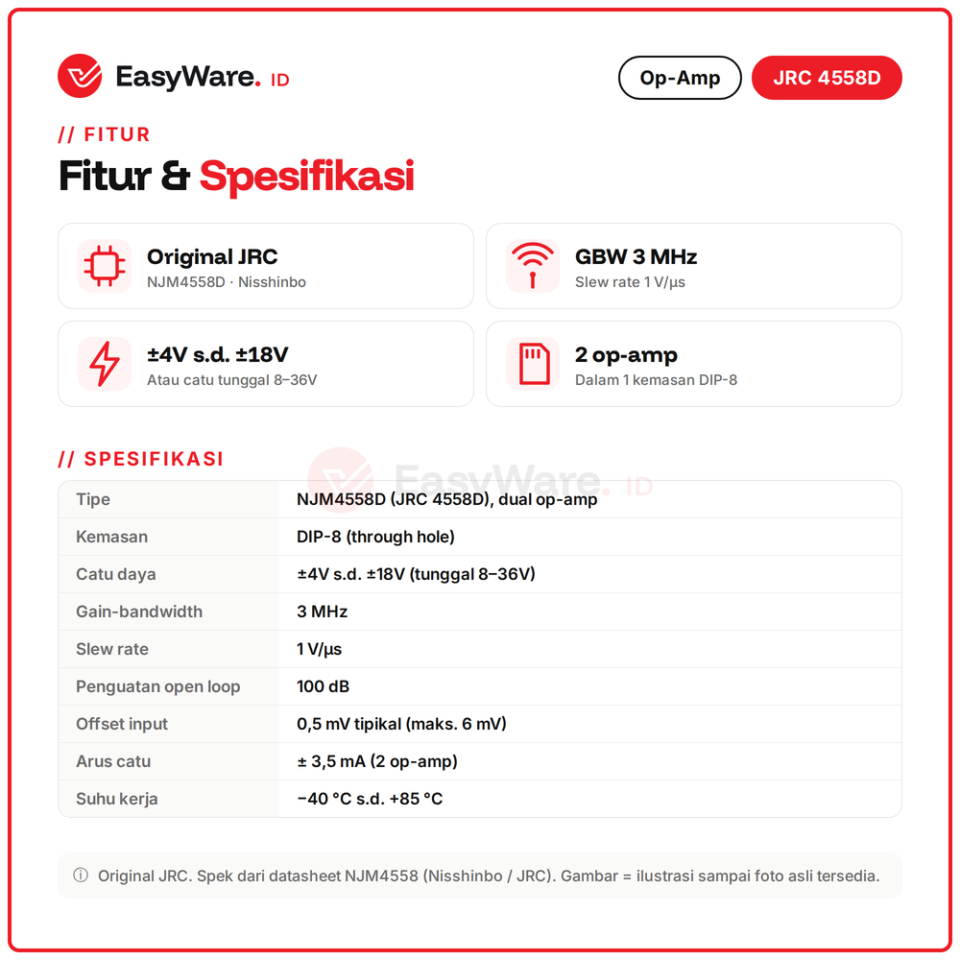

Spesifikasi
| Tipe | NJM4558D (JRC 4558D), dual op-amp |
|---|---|

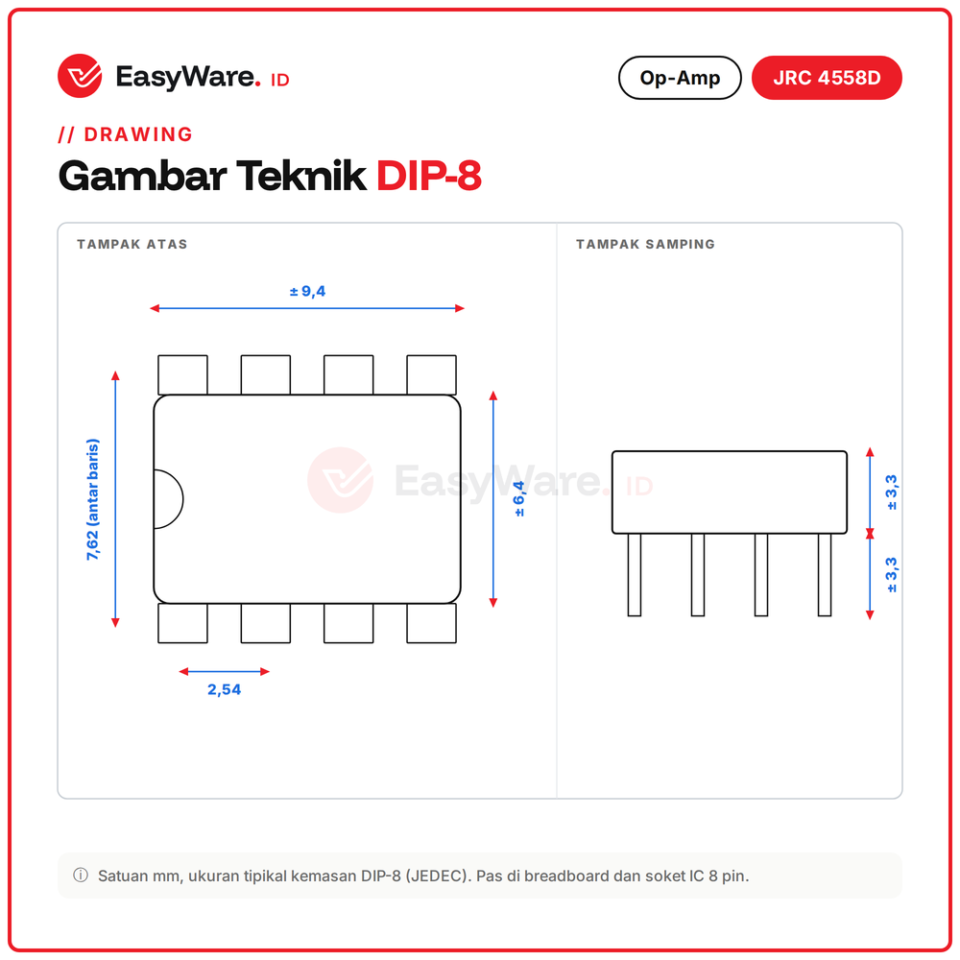

| Kemasan | DIP-8 |
| Catu daya | ±4V s.d. ±18V (tunggal 8–36V) |
| GBW | 3 MHz |
| Slew rate | 1 V/µs |
| Penguatan open loop | 100 dB |
| Arus catu | ± 3,5 mA |
| Kondisi | Original |
| SKU | EP004176 |

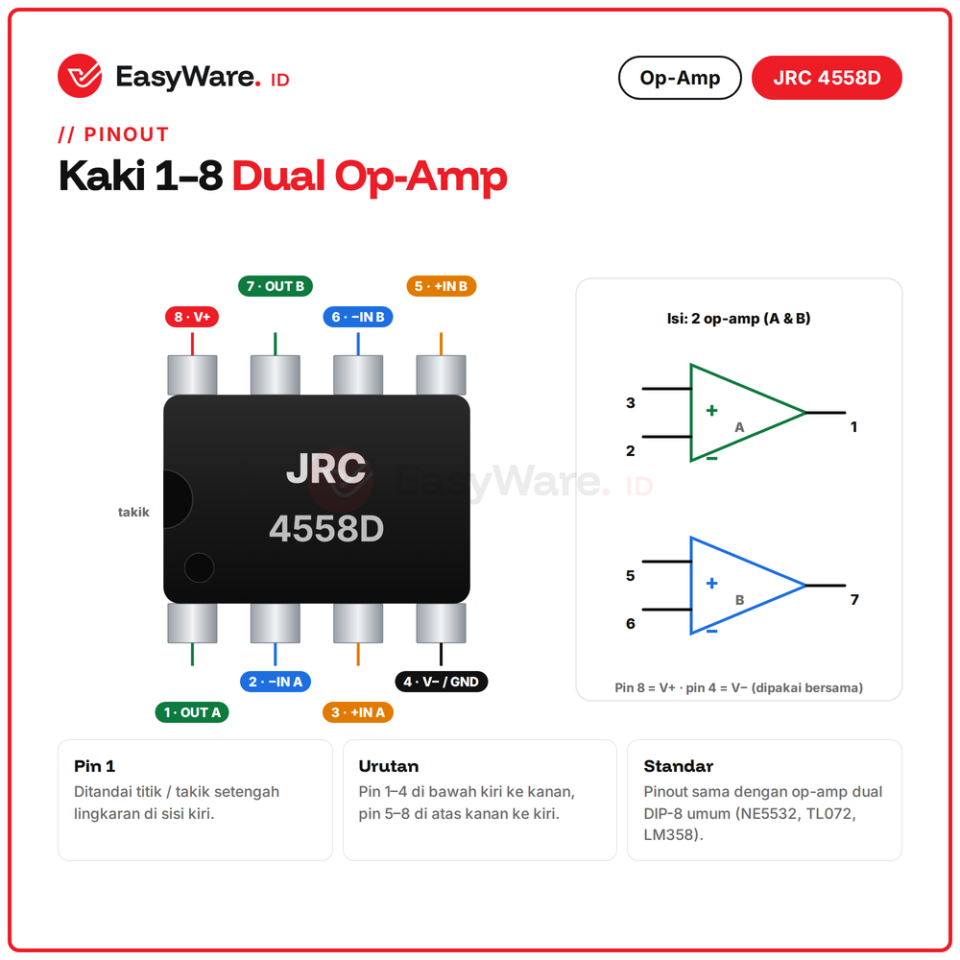

Pin
| Pin | Fungsi |
|---|---|
| 1 | OUT A |
| 2 | −IN A |
| 3 | +IN A |
| 4 | V− / GND |
| 5 | +IN B |
| 6 | −IN B |
| 7 | OUT B |
| 8 | V+ |

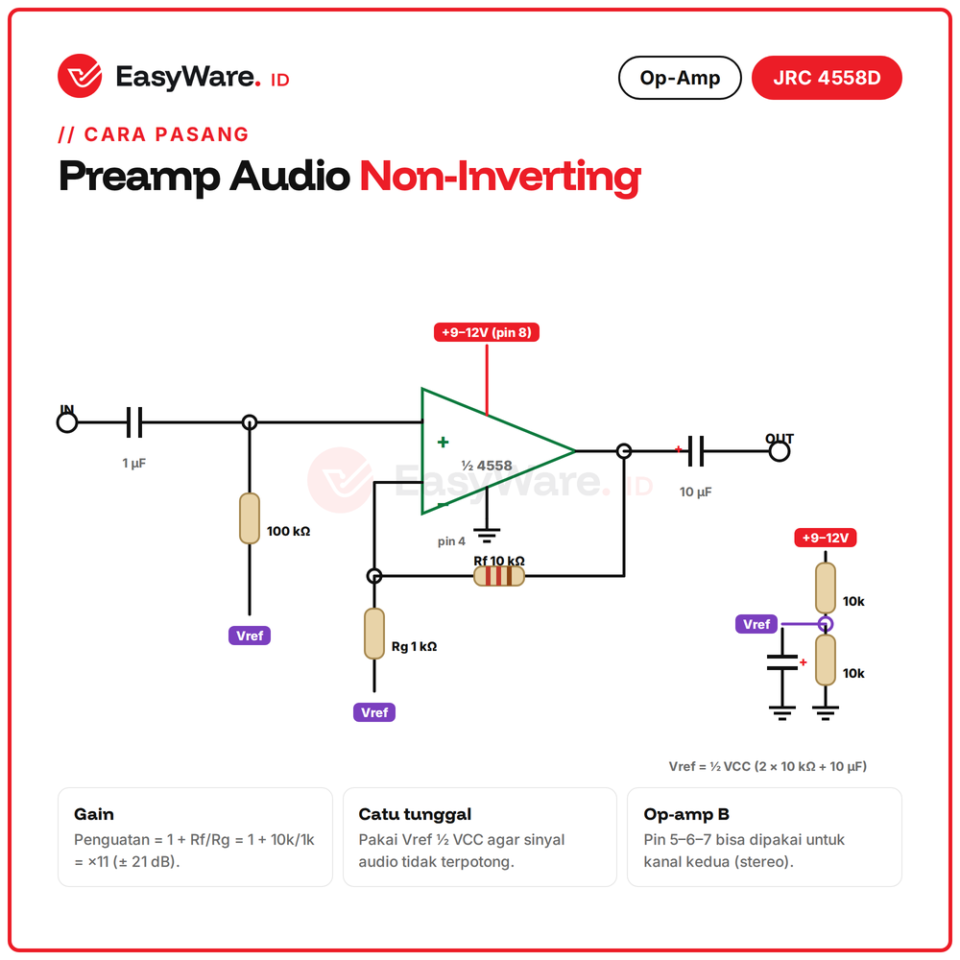

Cara Pakai
- Pasang IC di soket 8 pin, takik di kiri
- Pin 8 ke +9–12V, pin 4 ke GND
- Buat Vref setengah VCC dari 2 resistor 10k + elco 10 µF
- Sinyal masuk lewat kapasitor 1 µF ke pin 3, bias 100k ke Vref
- Rf 10k pin 1 ke pin 2, Rg 1k pin 2 ke Vref: gain 11x
Perbandingan
| Pilihan | Keterangan |
|---|---|
| JRC 4558D | op-amp audio klasik, karakter hangat, hemat |
| NE5532 | lebih low noise, arus lebih besar |
| TL072 | input JFET, impedansi input tinggi |

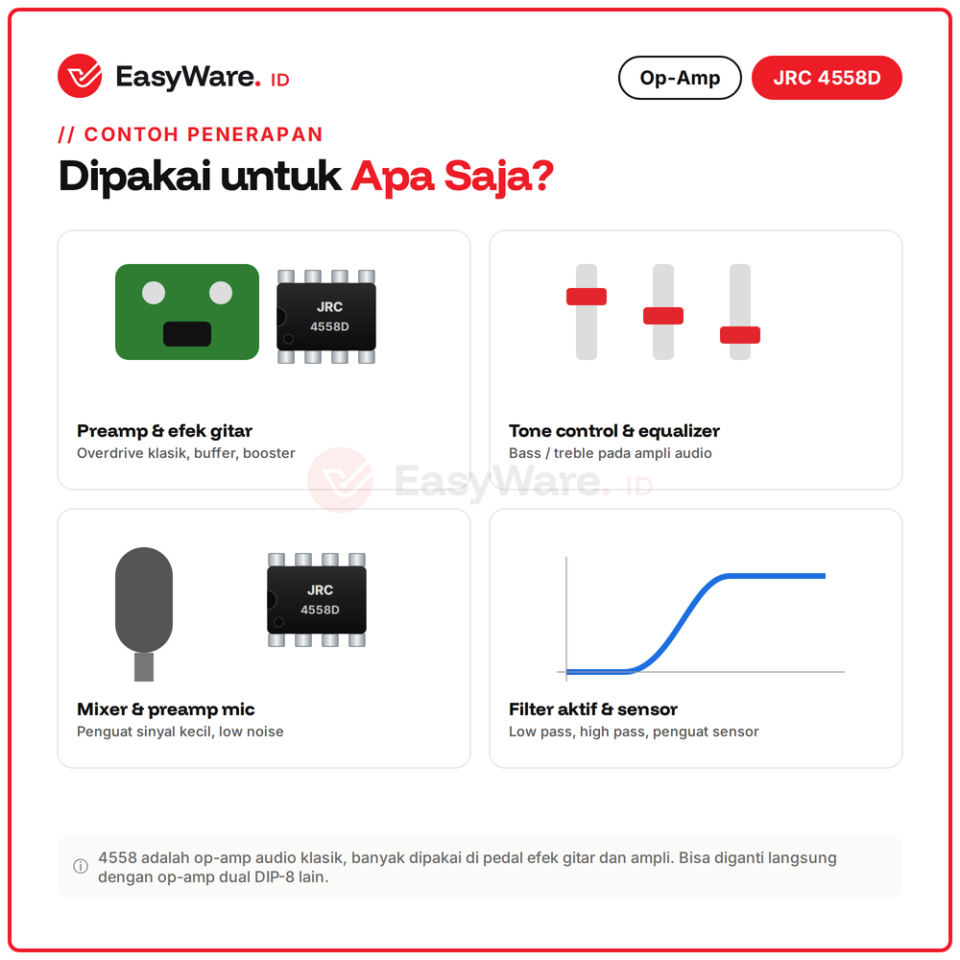

Aplikasi
✅ Preamp dan efek gitar (overdrive, booster)
✅ Tone control dan equalizer ampli
✅ Mixer dan preamp mic
✅ Filter aktif dan penguat sensor
FAQ
Bisa ganti NE5532 / TL072?
Bisa, pinout dual op-amp DIP-8 sama, karakter suara berbeda.
Bisa catu 9V baterai?
Bisa, pakai Vref setengah VCC.
Original?
Ya, original JRC.
Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Merek | JRC |
|---|---|
| Berat kirim | 5 gram |
| Dimensi | 1 × 1 × 1 cm |
| Kategori | IC |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
