RobotDyn 16 Keys Capacitive Touch TTP229 I2C Module
Di marketplace mulai Rp25.000 · lebih hemat Rp2.500
- Tanpa minimum belanja
- Dapat 22 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

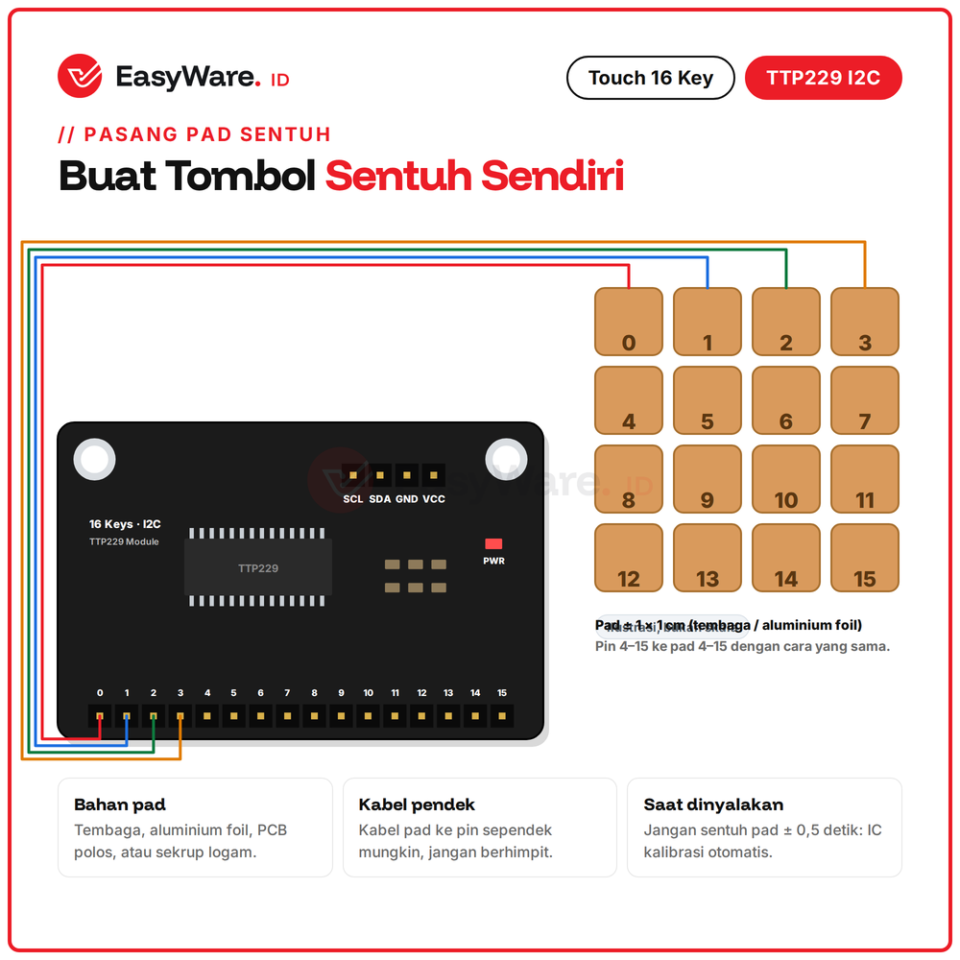

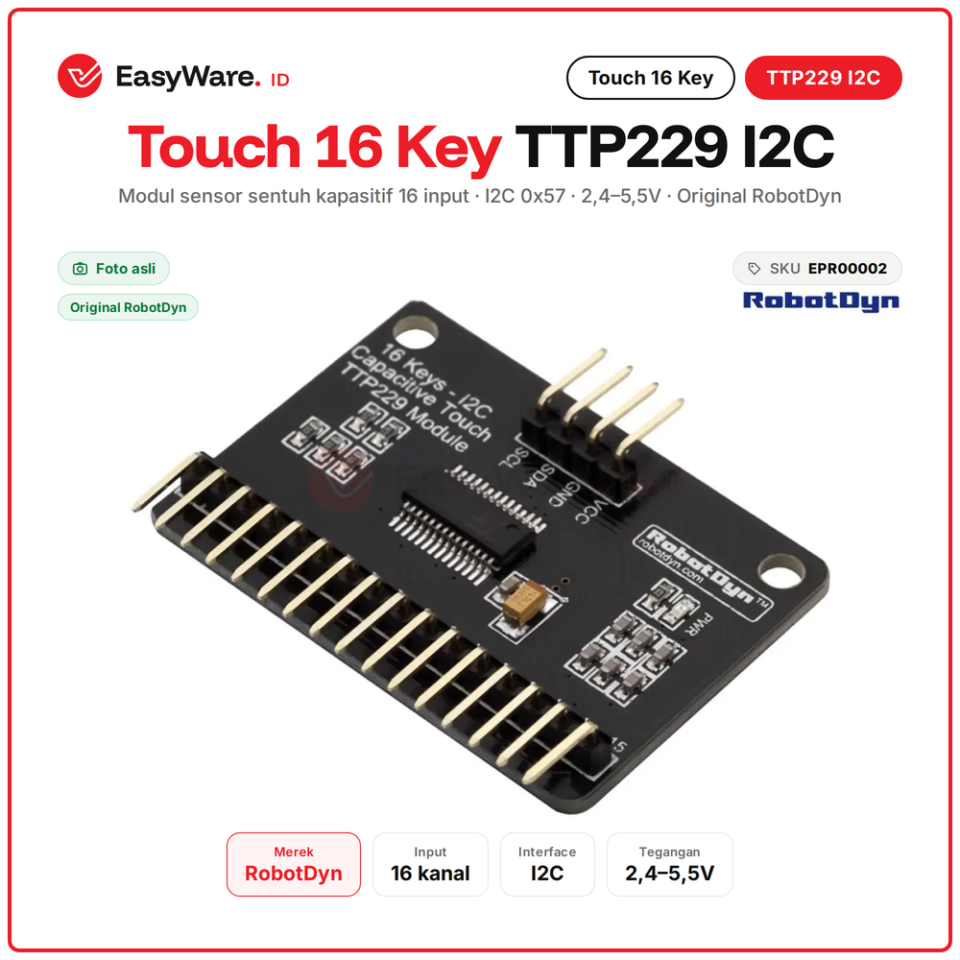

Modul sensor sentuh kapasitif 16 input original RobotDyn dengan IC TTP229. Komunikasi I2C cukup 2 kabel data, membaca status 16 tombol sentuh sekaligus dalam 2 byte. Papan tidak punya tombol sendiri: 16 pin di tepi papan disambung ke pad sentuh buatan sendiri, misalnya tembaga, aluminium foil, atau PCB.
Setiap pad ibarat kolam kecil muatan listrik. Saat jari mendekat, kapasitansinya berubah sedikit, dan TTP229 mendeteksi perubahan itu walau pad tertutup akrilik atau kaca tipis.

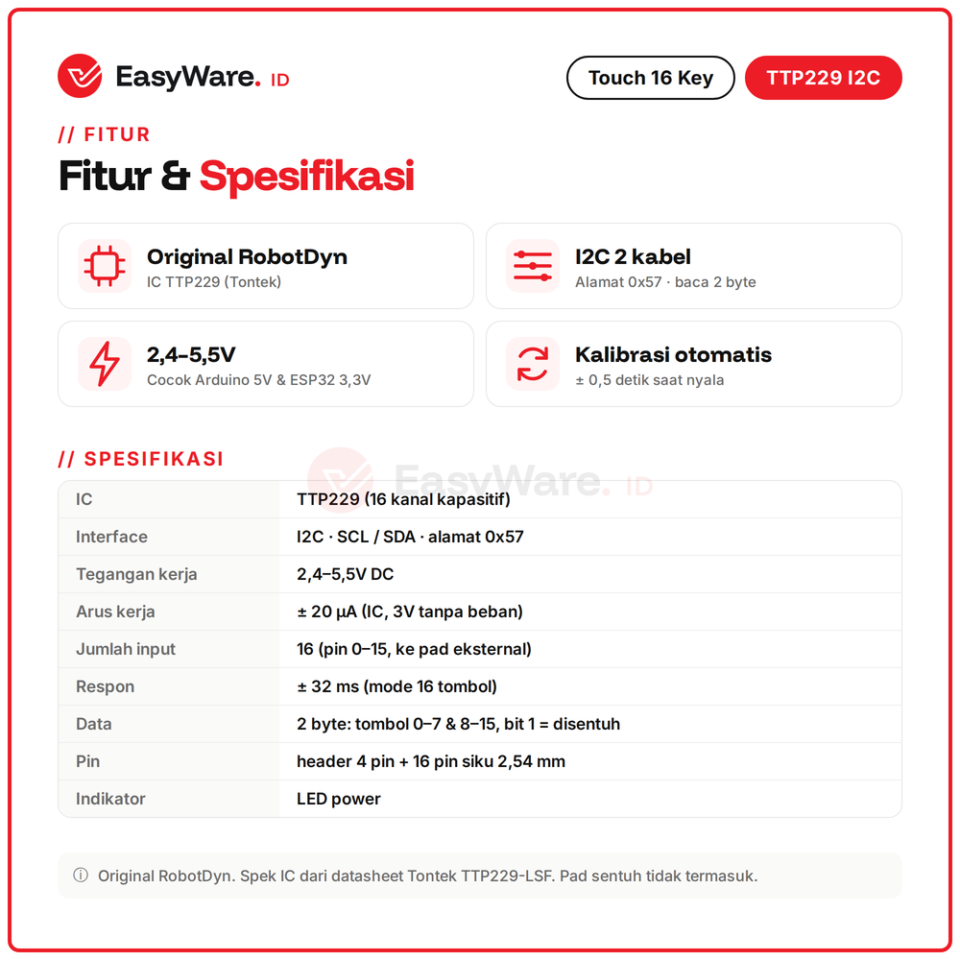

Spesifikasi
| IC | TTP229, 16 kanal kapasitif |
|---|---|
| Interface | I2C, SCL / SDA, alamat 0x57 |
| Tegangan | 2,4–5,5V DC |
| Input | 16 pin (0–15) ke pad eksternal |
| Respon | ± 32 ms (mode 16 tombol) |
| Kalibrasi | otomatis, ± 0,5 detik saat nyala |
| Indikator | LED power |
| Kondisi | Original |
| SKU | EPR00002 |

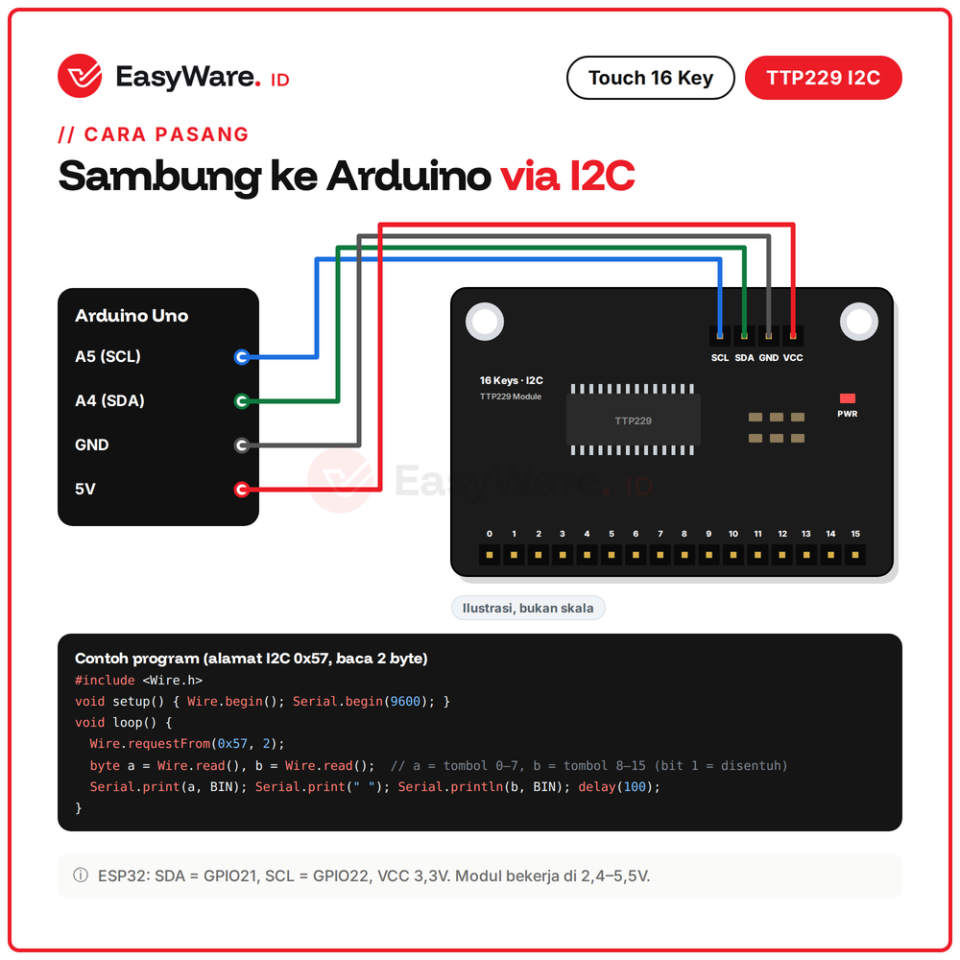

Wiring

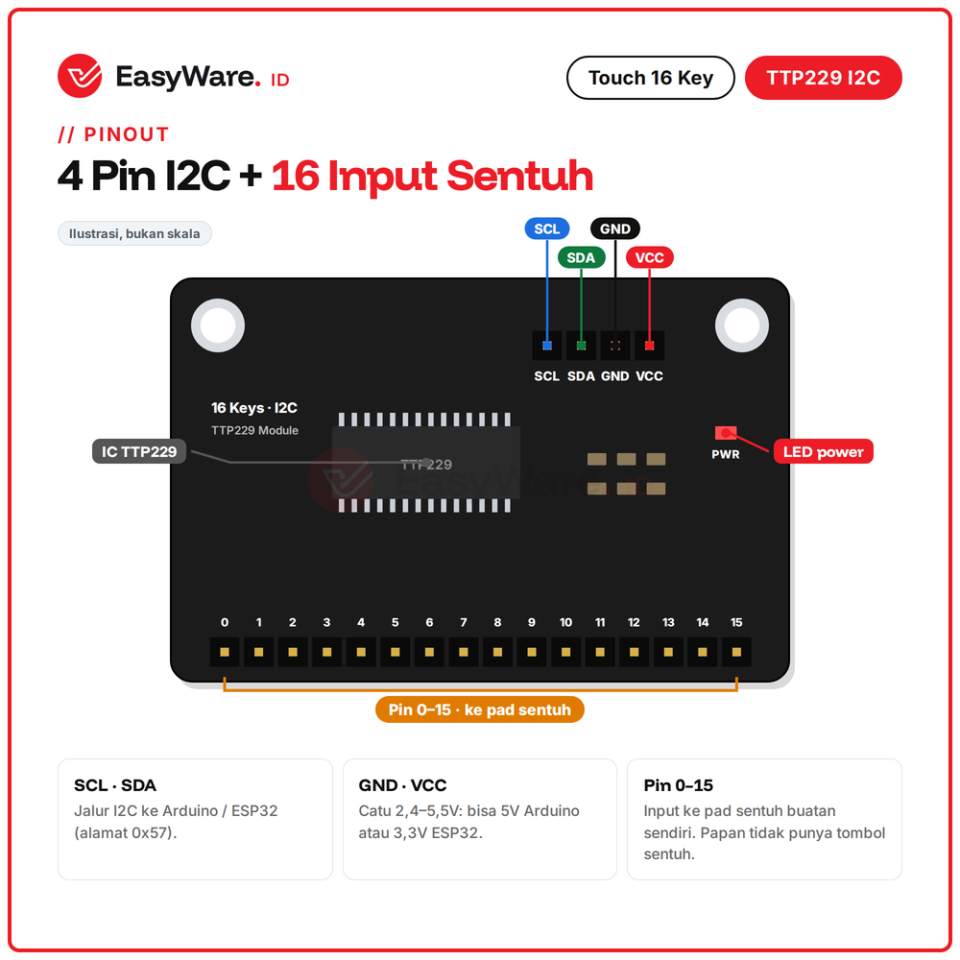

| Pin modul | Sambung ke |
|---|---|
| VCC | 5V Arduino / 3,3V ESP32 |
| GND | GND |
| SDA | A4 Uno / GPIO21 ESP32 |
| SCL | A5 Uno / GPIO22 ESP32 |
| Pin 0–15 | pad sentuh |
Cara Pakai
- VCC → 5V Arduino / 3,3V ESP32
- GND → GND
- SDA → A4 Uno / GPIO21 ESP32
- SCL → A5 Uno / GPIO22 ESP32
- Pin 0–15 → pad sentuh

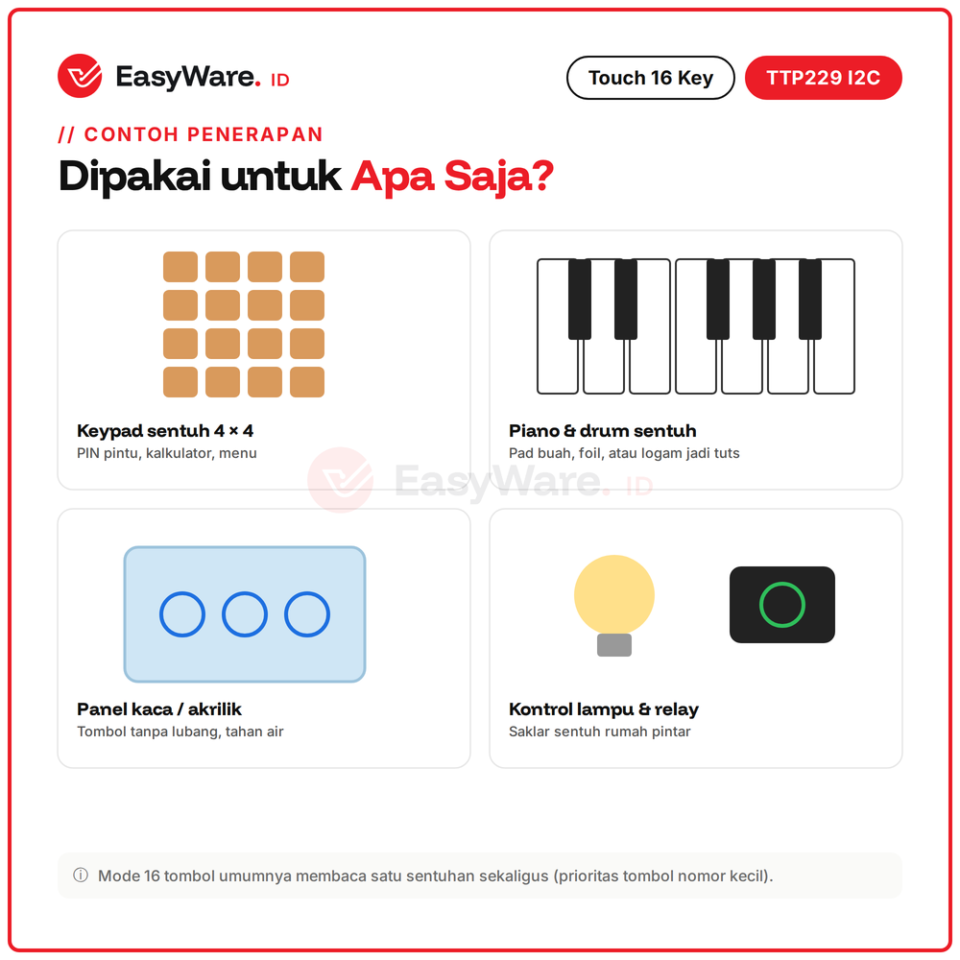

Aplikasi
✅ Keypad sentuh 4x4 untuk PIN pintu
✅ Piano dan drum sentuh dari buah atau foil
✅ Tombol di balik panel kaca atau akrilik
✅ Saklar sentuh lampu dan relay
FAQ
Sudah ada tombol sentuhnya?
Belum, sambungkan pad sendiri ke pin 0–15.
Bisa ESP32 3,3V?
Bisa, modul bekerja 2,4–5,5V.
Bisa tembus kaca?
Bisa untuk kaca atau akrilik tipis tanpa logam.
Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 18 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Sensor |
