INA228 Modul Sensor Arus Tegangan Daya 20-Bit I2C 85V

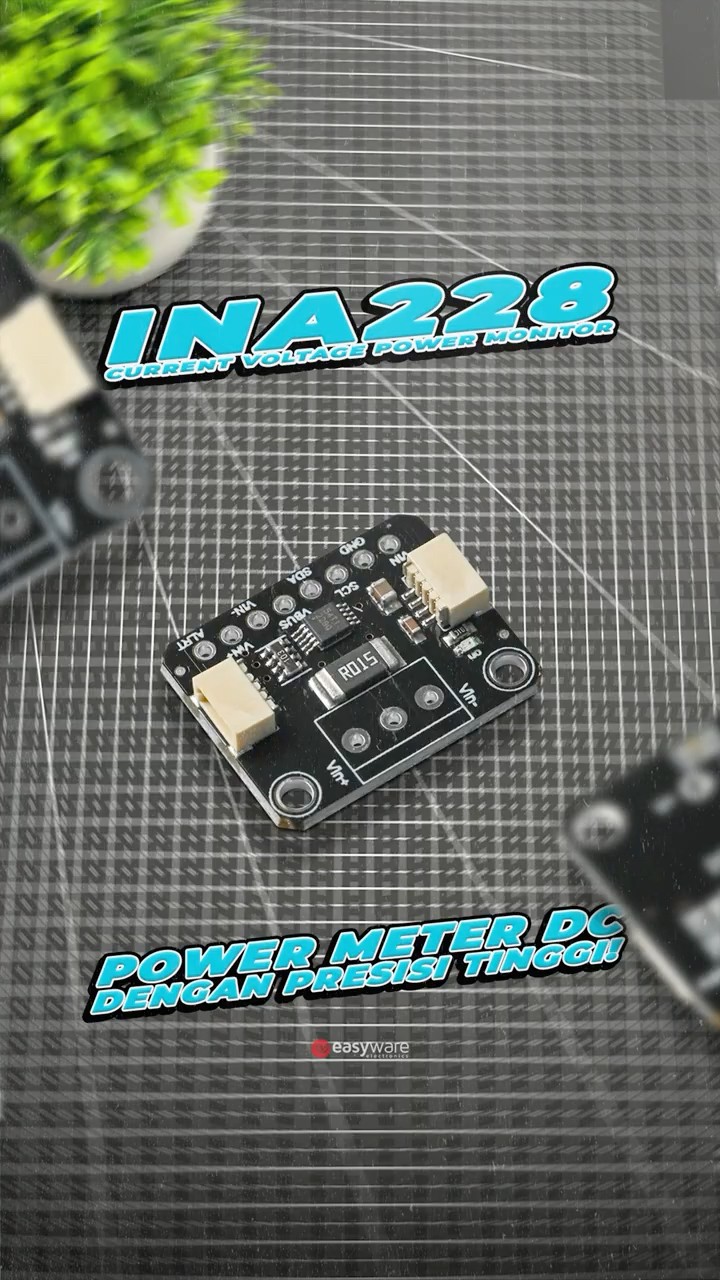

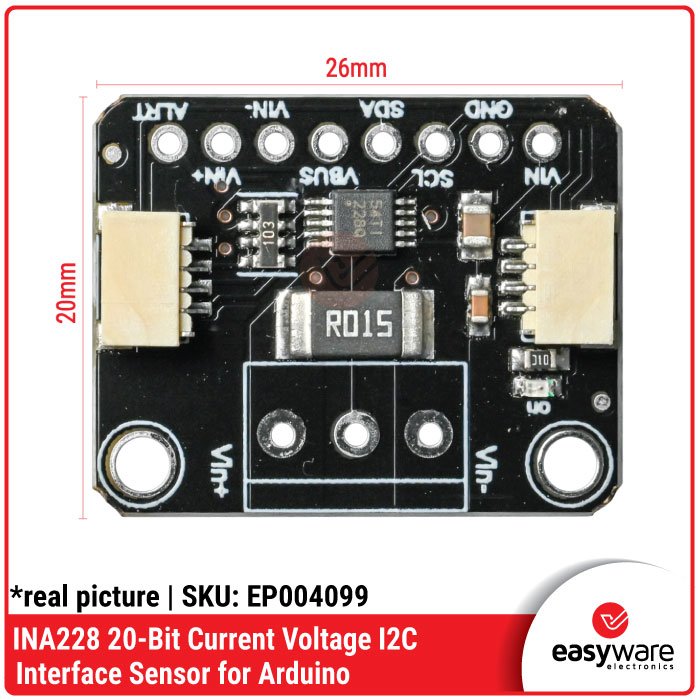

Modul INA228 adalah sensor arus, tegangan, dan daya presisi tinggi yang dibekali dengan ADC beresolusi 20-bit. Modul ini berkomunikasi melalui antarmuka I2C dan dilengkapi dengan resistor shunt 0.015 Ohm (R015) terintegrasi, yang memungkinkannya mengukur aliran arus dua arah (bi-directional) serta mengukur tegangan bus hingga 85V. Berkat tambahan dua port JST 4-pin (kompatibel dengan ekosistem Qwiic/STEMMA QT) dan pin header standar, modul ini sangat mudah dihubungkan dengan mikrokontroler seperti Arduino, ESP32, atau Raspberry Pi.

Sensor ini adalah pilihan tepat untuk proyek yang menuntut pemantauan daya tingkat lanjut dengan akurasi ekstrem. Aplikasinya sangat luas, mulai dari sistem manajemen baterai (BMS) untuk kendaraan listrik ringan, pemantauan efisiensi panel surya, hingga analisis konsumsi daya pada perangkat IoT dan server.

Spesifikasi

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ Adafruit INA228: Library paling populer, mudah diinstal via Library Manager, dan memiliki banyak contoh kode siap pakai.

✅ INA228 by Rob Tillaart: Library alternatif yang lengkap untuk pembacaan presisi, ekstraksi data energi, dan kalibrasi shunt.

Fitur

✅ Pengukuran dua arah (bi-directional), ideal untuk memantau siklus pengisian (charging) dan pengosongan (discharging) baterai.

✅ Resolusi sangat tinggi (20-bit) yang mampu mendeteksi perubahan arus dan tegangan yang sangat kecil.

✅ Mendukung sistem Qwiic/STEMMA QT sehingga bisa dihubungkan tanpa menyolder (plug and play) jika menggunakan kabel yang sesuai.

✅ Fitur pin Alert (ALRT) yang bisa diprogram untuk memberikan sinyal interupsi saat tegangan atau daya melebihi batas (over-limit).

Aplikasi

✅ Sistem manajemen baterai (BMS) dan charger cerdas

✅ Pemantauan daya pada panel surya atau turbin angin mini

✅ Alat ukur wattmeter digital presisi tinggi buatan sendiri

✅ Analisis konsumsi daya pada perangkat IoT atau mikrokontroler

✅ Pemantauan arus pada penggerak motor DC

FAQ

Apakah modul ini bisa membaca arus bolak-balik (AC)?

Tidak. Modul ini dirancang khusus untuk mengukur arus dan tegangan searah (DC).

Berapa tegangan maksimal yang bisa diukur pada pin VBUS?

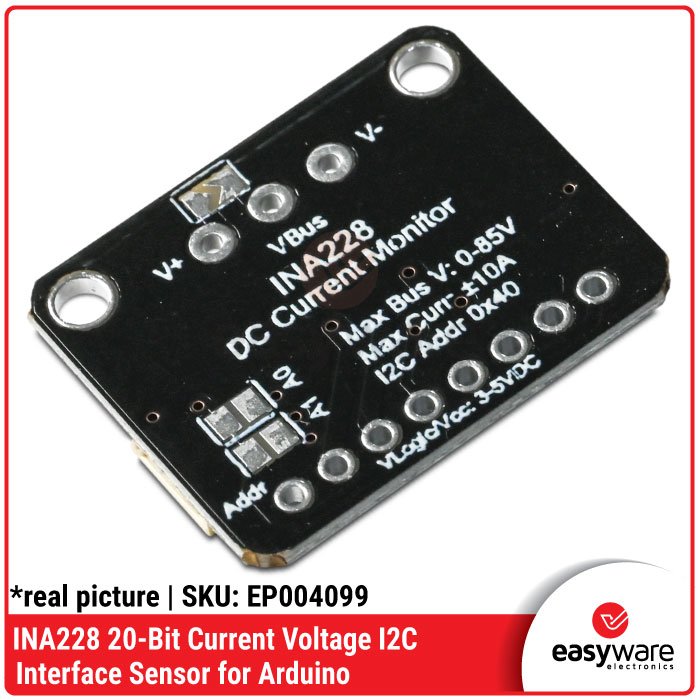

Chip INA228 mampu menoleransi dan mengukur tegangan bus hingga 85V DC.

Apakah modul ini aman digunakan dengan mikrokontroler 3.3V seperti ESP32?

Bisa. Berikan tegangan VCC sebesar 3.3V agar level logika komunikasi I2C (SDA/SCL) berada di 3.3V, sehingga aman dan langsung terbaca oleh ESP32.

Bagaimana cara menyambungkan beban untuk mengukur arus?

Potong jalur positif (kabel merah) dari catu daya menuju beban Anda. Sambungkan dari arah sumber daya ke terminal VIN+, lalu sambungkan dari terminal VIN- menuju ke beban. Jangan lupa hubungkan VBUS ke jalur tegangan yang sama untuk membaca voltase keseluruhan.

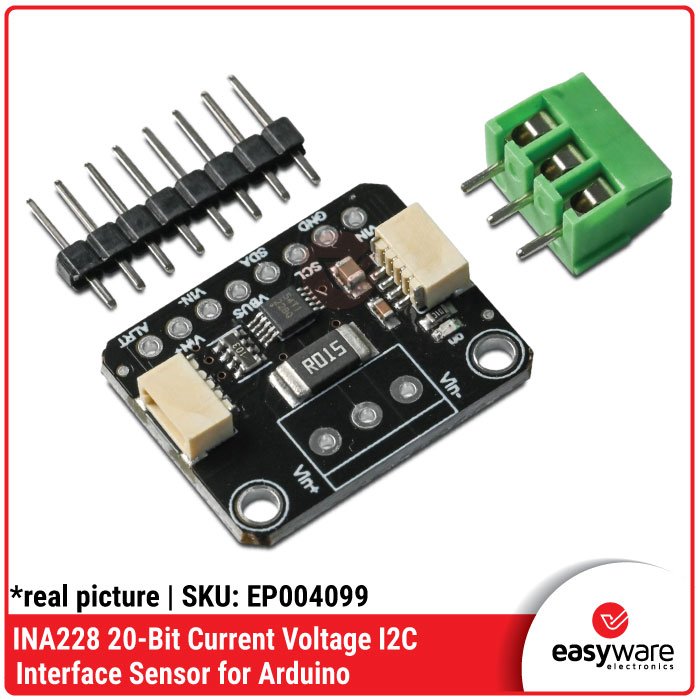

Catatan: Produk ini merupakan versi Compatible (Made in China). Modul dikirim lengkap dengan pin header dan terminal block hijau dalam kondisi belum disolder. Anda memerlukan alat solder untuk memasang konektor tersebut ke PCB sebelum digunakan.
