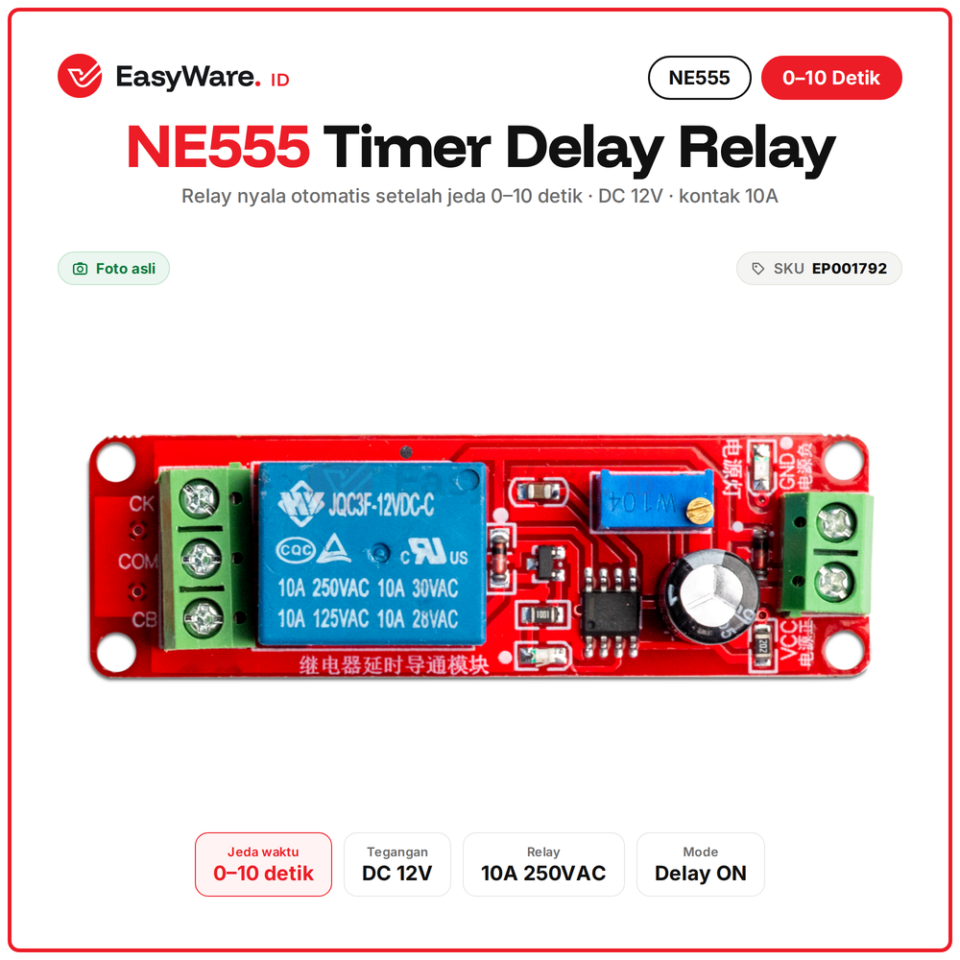

NE555 Timer Delay Relay Modul Tunda Nyala 0–10 Detik DC 12V
Di marketplace mulai Rp17.000 · lebih hemat Rp1.700
- Tanpa minimum belanja
- Dapat 15 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul relay dengan timer NE555 untuk menunda nyala beban secara otomatis. Begitu modul diberi daya 12V, relay menunggu sesuai waktu yang diatur, antara 0 sampai 10 detik, lalu menyala dan tetap menyala selama daya masih ada. Ibaratnya jam pasir yang dibalik saat listrik masuk: begitu pasirnya habis, relay "klik" menyala.
Modul ini bekerja tanpa coding dan tanpa mikrokontroler. Waktu tunda cukup diatur dengan memutar potensio trimmer biru memakai obeng kecil. Relay 10A dengan kontak NO dan NC membuatnya fleksibel, bisa untuk menunda nyala atau menunda mati sebuah beban.

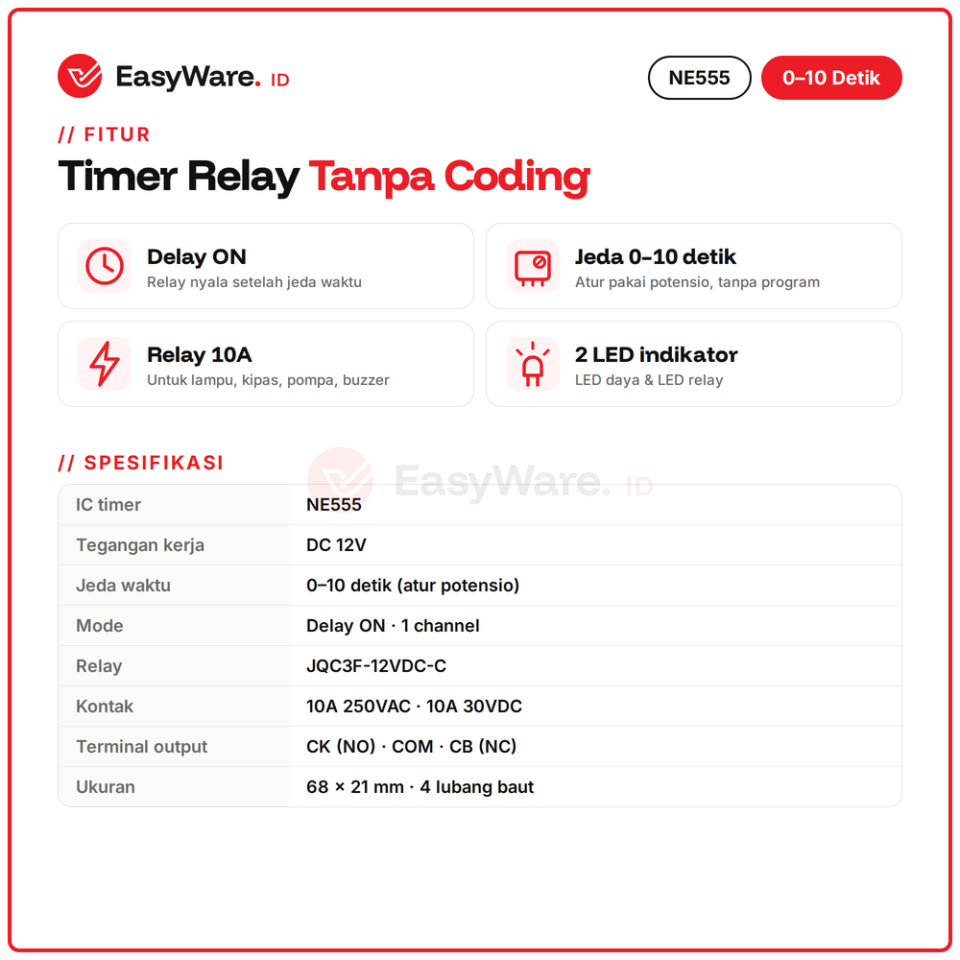

Spesifikasi
| Parameter | Nilai |
|---|---|
| IC timer | NE555 |
| Mode | Delay ON (tunda nyala) |
| Jeda waktu | 0 – 10 detik (diatur lewat trimmer) |
| Tegangan kerja | DC 12V |
| Relay | 10A 250VAC / 10A 30VDC |
| Kontak relay | NO, COM, NC |
| Indikator | LED daya dan LED relay |
| Terminal | Terminal sekrup untuk daya dan beban |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001792 |

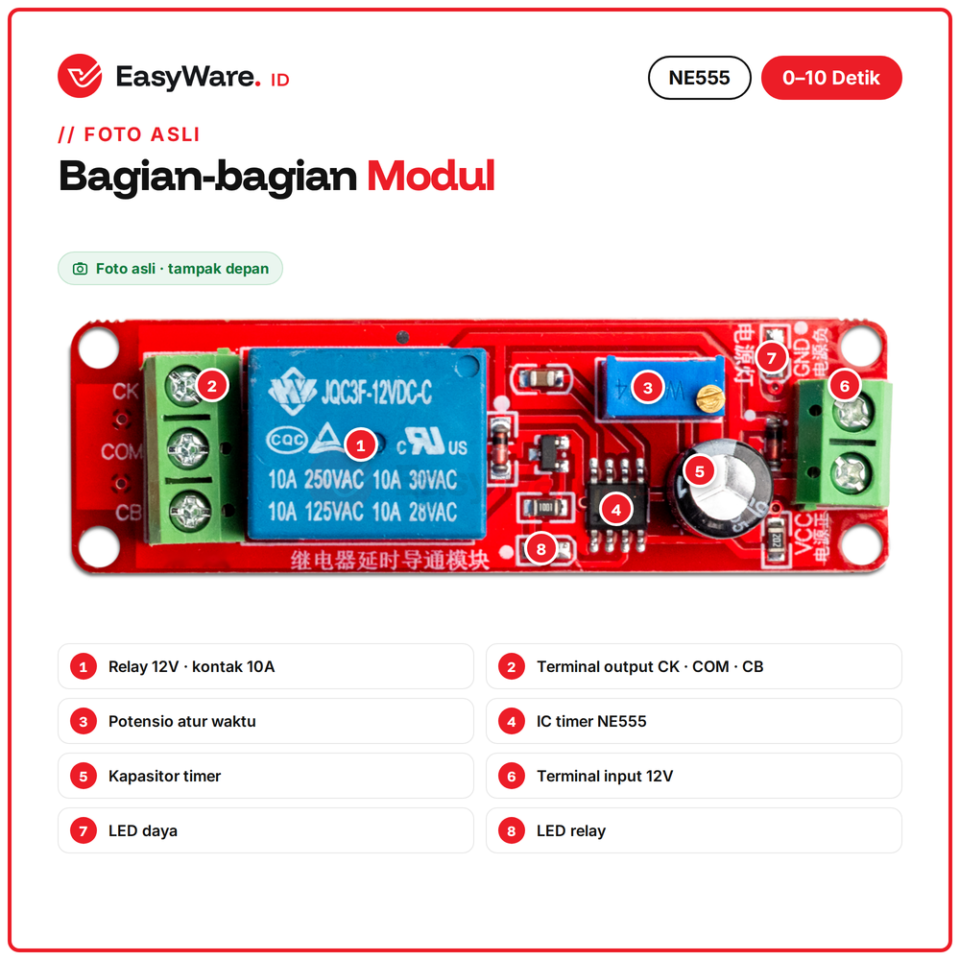

Terminal
| Label di Board | Fungsi |
|---|---|
| VCC | Input daya +12V DC |
| GND | Ground |
| CK | NO (normally open), tersambung ke COM setelah jeda |
| COM | Common, titik bersama kontak relay |
| CB | NC (normally closed), terputus dari COM setelah jeda |

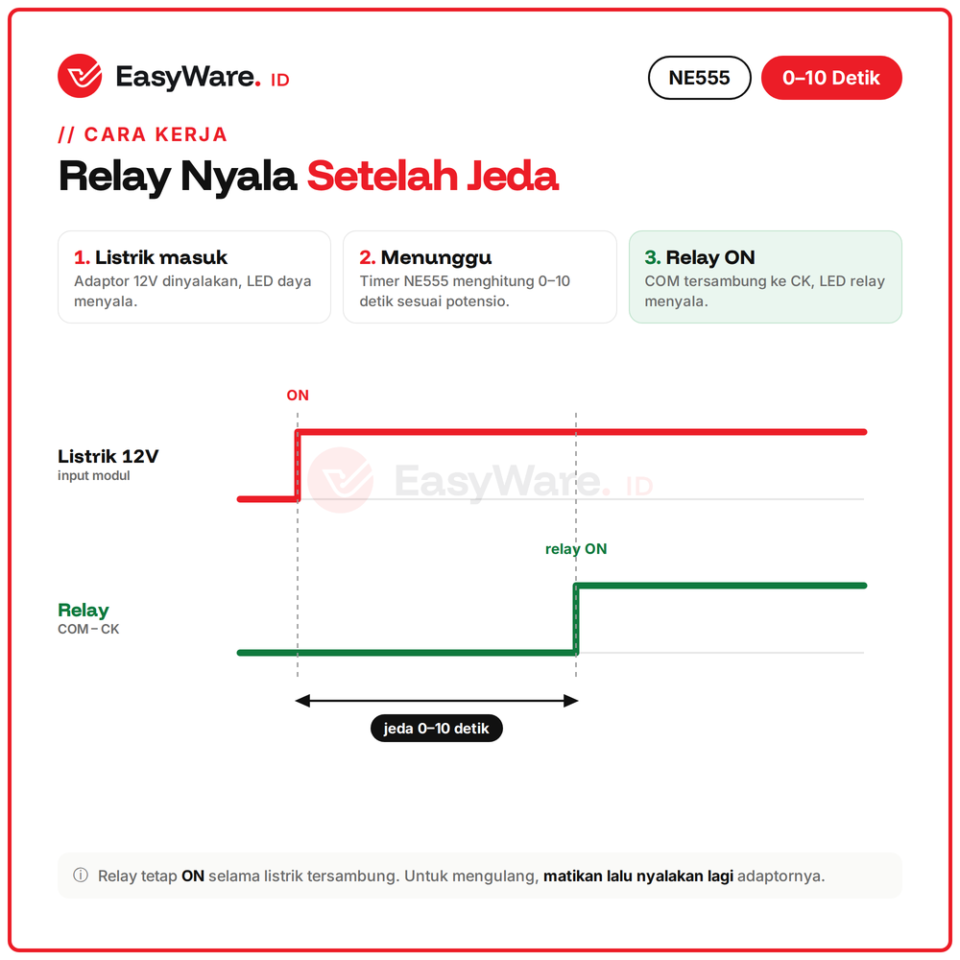

Cara Kerja
- Daya 12V masuk ke VCC dan GND, timer langsung mulai menghitung.
- Selama hitungan berjalan, COM tersambung ke CB (NC).
- Setelah waktu habis, relay menyala: COM pindah tersambung ke CK (NO).
- Relay tetap menyala selama daya masih ada. Untuk mengulang hitungan, putuskan daya lalu nyalakan kembali.

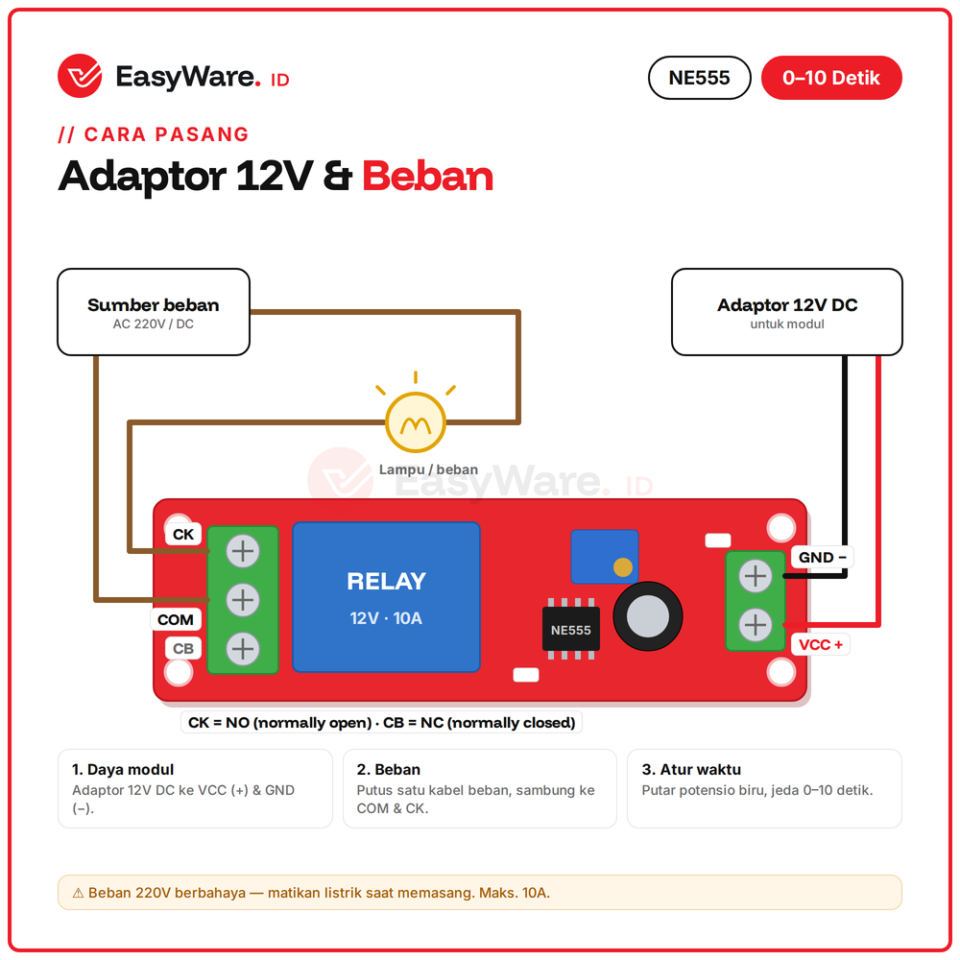

Contoh Wiring Beban
| Kebutuhan | Sambungkan beban lewat |
|---|---|
| Beban menyala setelah jeda (tunda nyala) | COM dan CK (NO) |
| Beban mati setelah jeda (tunda mati) | COM dan CB (NC) |
Aplikasi
✅ Tunda nyala speaker agar tidak ada bunyi "dug" saat amplifier dihidupkan
✅ Pompa atau motor menyala bergantian setelah listrik kembali, supaya lonjakan arus tidak bersamaan
✅ Lampu atau kipas yang menyala tertunda
✅ Urutan nyala perangkat (sequencer) sederhana
FAQ
Apakah waktu tundanya presisi?
Tidak sepenuhnya. Waktu tunda dihasilkan rangkaian resistor dan kapasitor, jadi bisa bergeser sedikit karena suhu atau usia komponen. Untuk kebutuhan waktu yang presisi, gunakan timer digital atau mikrokontroler.
Bagaimana cara mengulang hitungan?
Putuskan daya ke modul, tunggu sebentar, lalu nyalakan kembali. Timer akan mulai menghitung dari awal.
Bisakah dipakai dengan aki atau adaptor 12V?
Bisa, selama tegangannya 12V DC. Jangan memakai tegangan lebih tinggi karena relay dirancang untuk 12V.
Apakah aman untuk beban listrik PLN (220V AC)?
Relay dirating hingga 250VAC 10A. Namun bekerja dengan listrik PLN berisiko, jadi pastikan wiring dan isolasi aman, dan sisakan margin arus untuk beban besar yang menyala terus-menerus.
Catatan: produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas.
Spesifikasi lengkap
| Berat kirim | 15 gram |
|---|---|
| Dimensi | 9 × 9 × 9 cm |
| Kategori | Aktuator & audio |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
