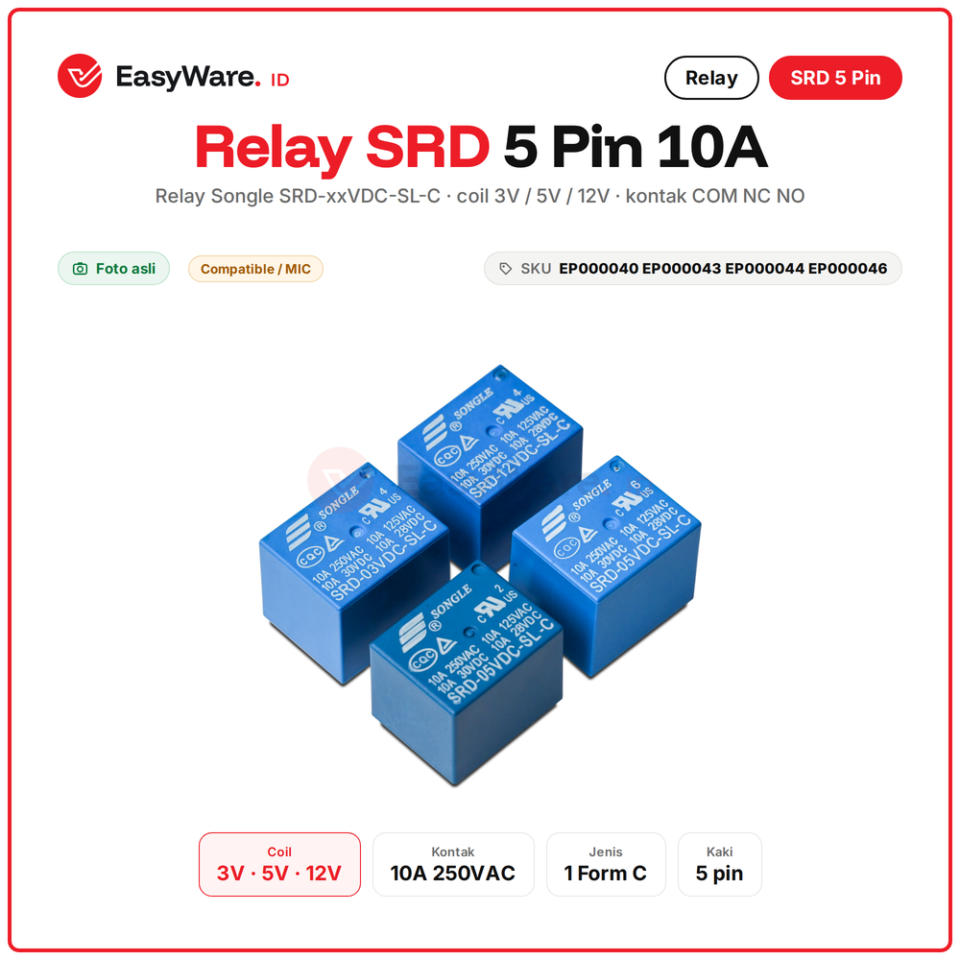

Relay Songle SRD-03VDC SRD-05VDC SRD-12VDC-SL-C 5 Pin 10A 250VAC 1 Form C COM NC NO untuk Arduino dan PCB (4 Pilihan)
Di marketplace mulai Rp4.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 3 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi
Relay Songle seri SRD 5 pin dengan kontak 10A. Satu coil mengendalikan satu saklar tipe C: kaki COM, NC, dan NO, sehingga bisa dipakai menyalakan atau memutus beban. Tersedia coil 3V, 5V, dan 12V. Pilih sesuai tegangan rangkaian. Dari Arduino atau ESP32, relay dikendalikan lewat transistor dan dioda pengaman.
Relay ibarat saklar yang ditekan oleh magnet. Arus kecil di coil membuat magnet, magnet menarik kontak, lalu kontak menyambungkan arus besar ke beban.
Spesifikasi
| Tipe | SRD-xxVDC-SL-C, Songle |
|---|---|
| Tegangan coil | 3V, 5V, 12V DC sesuai varian |
| Daya coil | sekitar 0,36 W |
| Arus coil | 3V 120 mA, 5V 71,4 mA, 12V 30 mA |
| Kontak | 10A 250VAC, 10A 30VDC, 10A 125VAC, 10A 28VDC |
| Bentuk kontak | 1 Form C: COM, NC, NO |
| Waktu kerja | ON maks 10 ms, OFF maks 5 ms |
| Ukuran | sekitar 19,2 x 15,6 x 15,8 mm |
| Kaki | 5 pin through hole |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000040 · EP000043 · EP000044 · EP000046 |

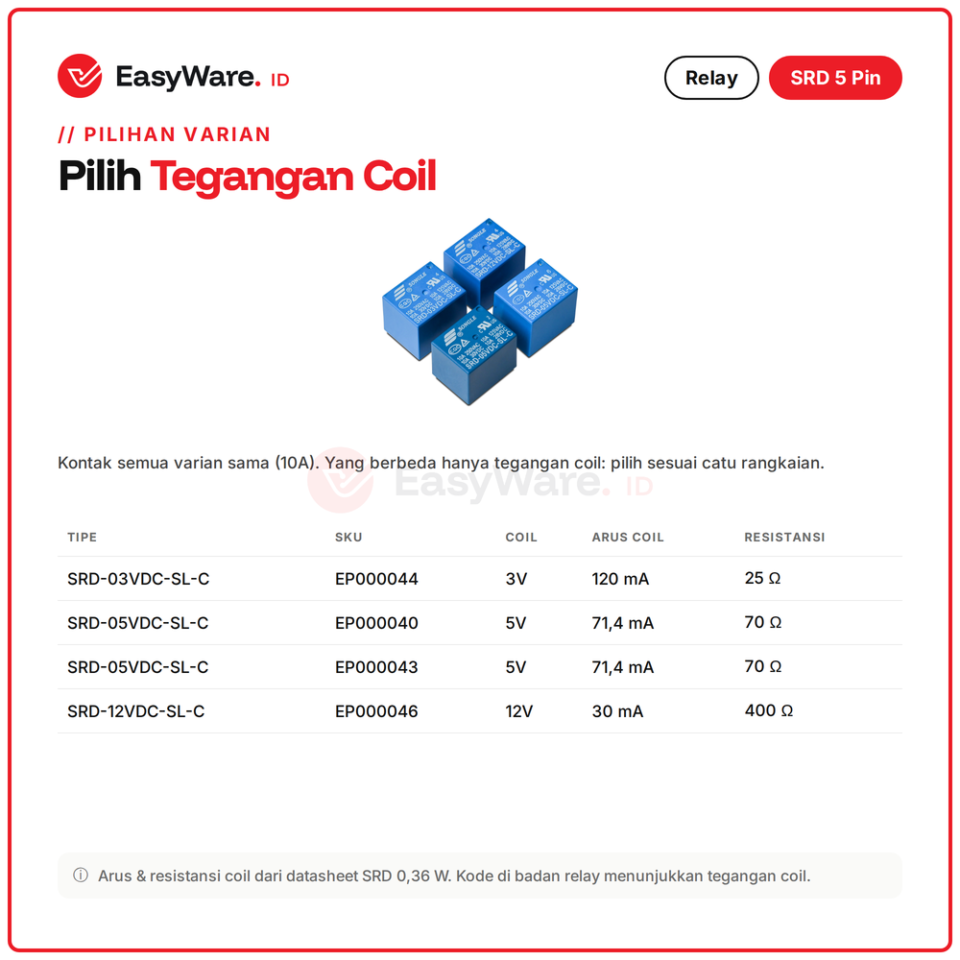

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000044 | coil 3V, SRD-03VDC-SL-C |
| EP000040 | coil 5V, SRD-05VDC-SL-C |
| EP000043 | coil 5V, SRD-05VDC-SL-C |
| EP000046 | coil 12V, SRD-12VDC-SL-C |

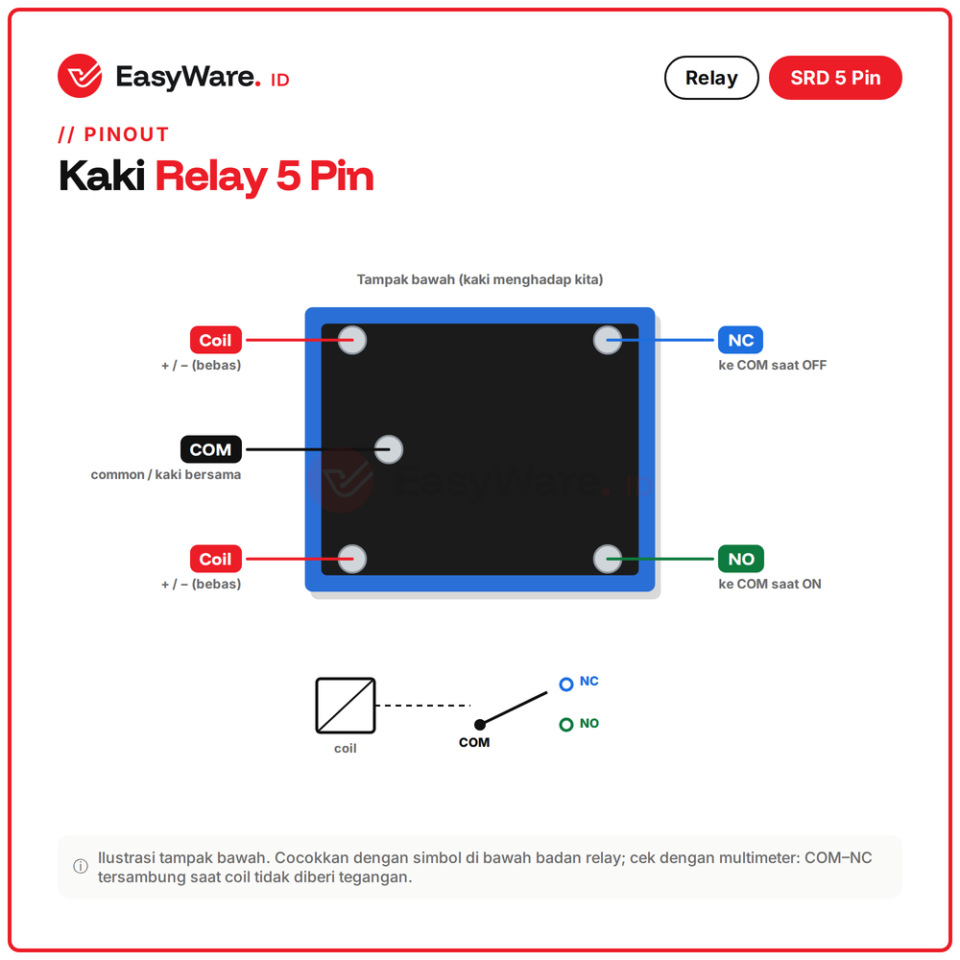

Pin
| Pin | Fungsi |
|---|---|
| Coil (2 kaki) | diberi tegangan coil, polaritas bebas |
| COM | kaki bersama kontak |
| NC | tersambung ke COM saat relay OFF |
| NO | tersambung ke COM saat relay ON |

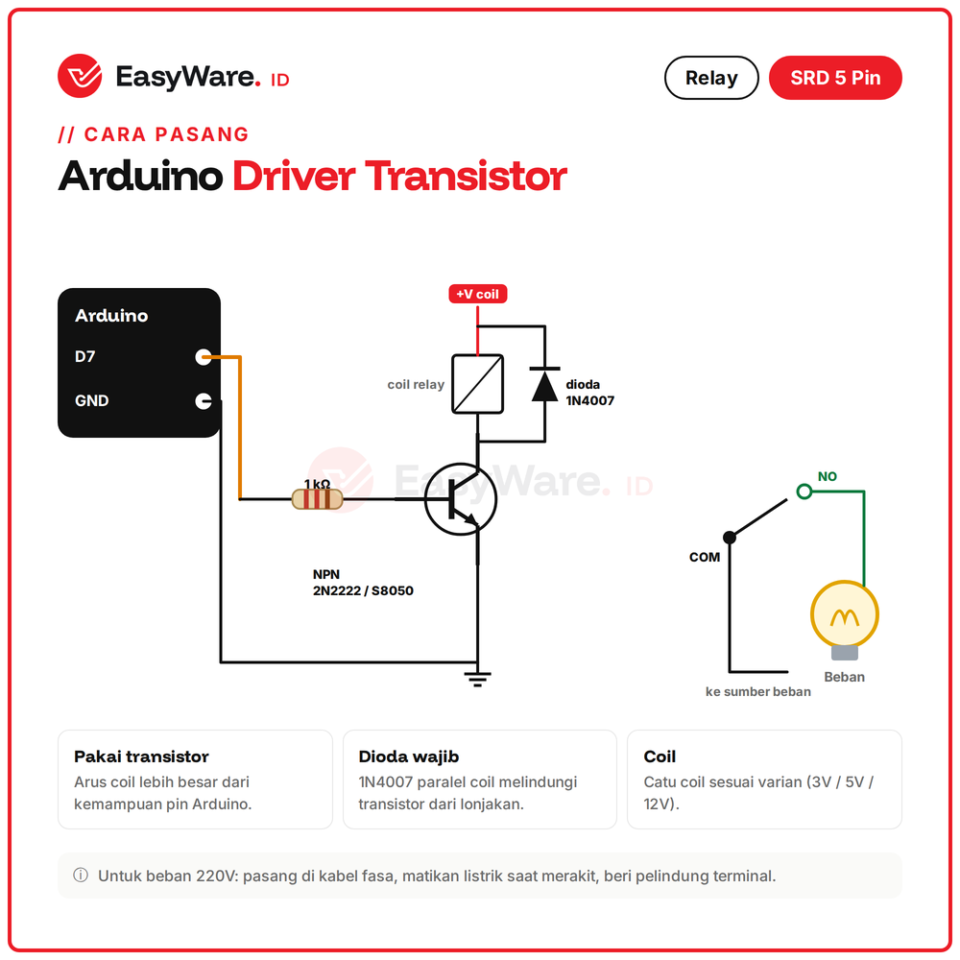

Cara Pakai
- Pin Arduino ke basis transistor NPN 2N2222 atau S8050 lewat resistor 1k
- Coil relay antara tegangan coil dan kolektor transistor, emitor ke GND
- Pasang dioda 1N4007 terbalik paralel dengan coil
- Beban disambung lewat COM dan NO, nyalakan dengan digitalWrite HIGH
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Relay ini | komponen relay saja, perlu transistor dan dioda |
| Modul relay | sudah ada driver dan terminal, tinggal colok |
| SSR | tanpa kontak mekanik, untuk AC |
Aplikasi
✅ Saklar lampu dan stop kontak otomatis
✅ Pompa air, solenoid, kunci pintu
✅ Membuat board relay atau panel kontrol sendiri
✅ Pengganti relay rusak di modul atau mesin
FAQ
Relay 5V bisa dari Arduino?
Bisa, coil dicatu 5V lewat transistor, bukan langsung dari pin.
Bedanya 3V, 5V, 12V?
Hanya tegangan coil. Kontak dan ukuran sama.
Untuk lampu 220V?
Bisa sampai 10A, pasang di kabel fasa dengan aman.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
