Modul Relay 6 Channel 12V Optocoupler Relay SRD 10A 250VAC Aktif Low untuk Arduino ESP32 Smart Home
Di marketplace mulai Rp55.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 49 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

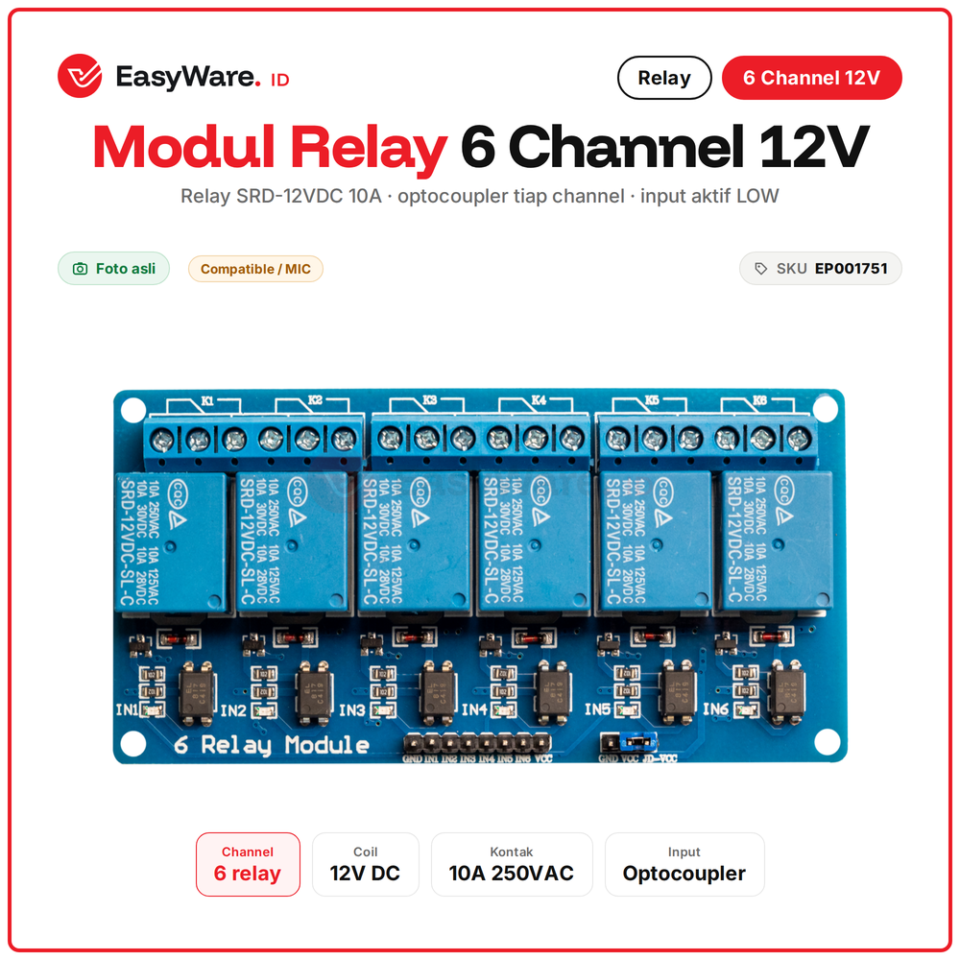

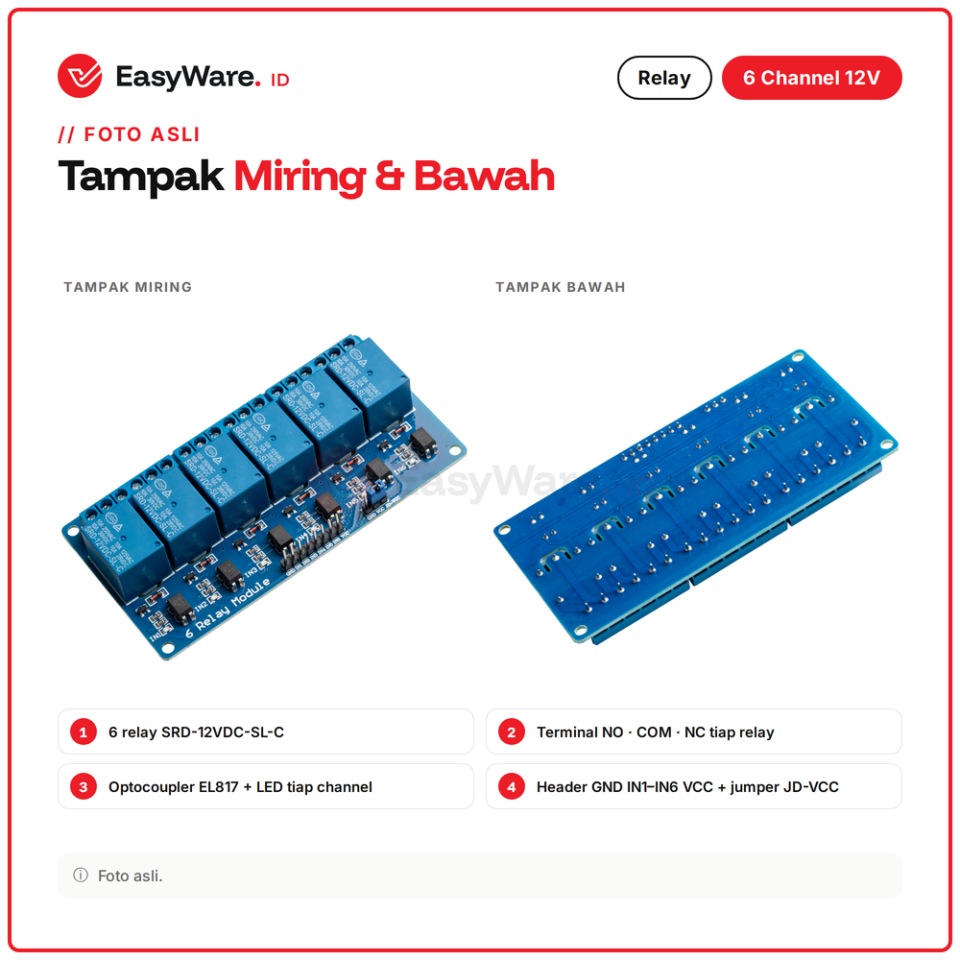

Modul relay 6 channel dengan relay SRD-12VDC 10A, optocoupler, dan LED indikator di tiap channel. Satu modul bisa mengendalikan 6 beban sekaligus. Coil relay dicatu 12V lewat JD-VCC, sedangkan sinyal kontrol IN1 sampai IN6 bisa dari Arduino atau ESP32. Input aktif LOW: pin diberi LOW maka relay menyala.
Seperti 6 saklar yang ditekan oleh remot. Optocoupler adalah jembatan cahaya, jadi sinyal dari Arduino sampai ke relay tanpa kabel listrik yang menyambung langsung.

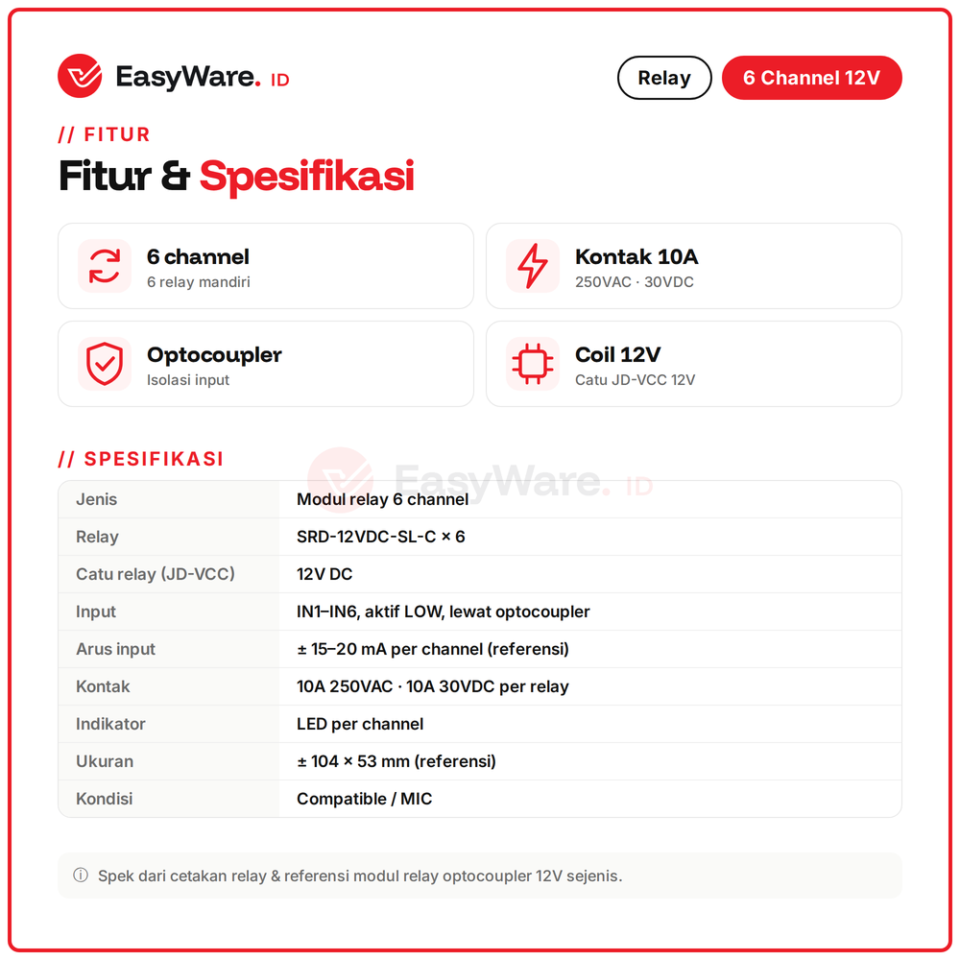

Spesifikasi
| Jumlah channel | 6 relay |
|---|---|
| Relay | SRD-12VDC-SL-C |
| Catu relay JD-VCC | 12V DC |
| Input | IN1 sampai IN6, aktif LOW, lewat optocoupler |
| Arus input | sekitar 15 sampai 20 mA per channel (referensi) |
| Kontak | 10A 250VAC, 10A 30VDC per relay |
| Terminal | NO COM NC tiap relay |
| Indikator | LED per channel |

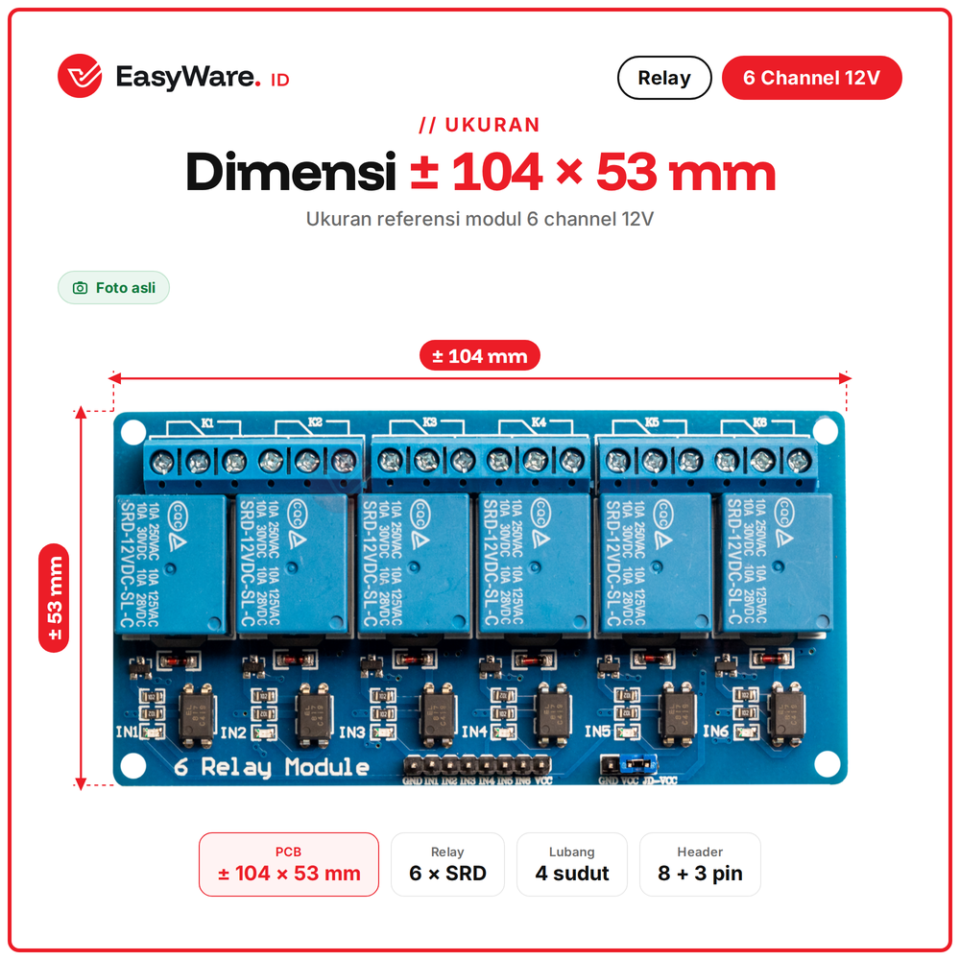

| Ukuran | sekitar 104 x 53 mm (referensi) |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001751 |

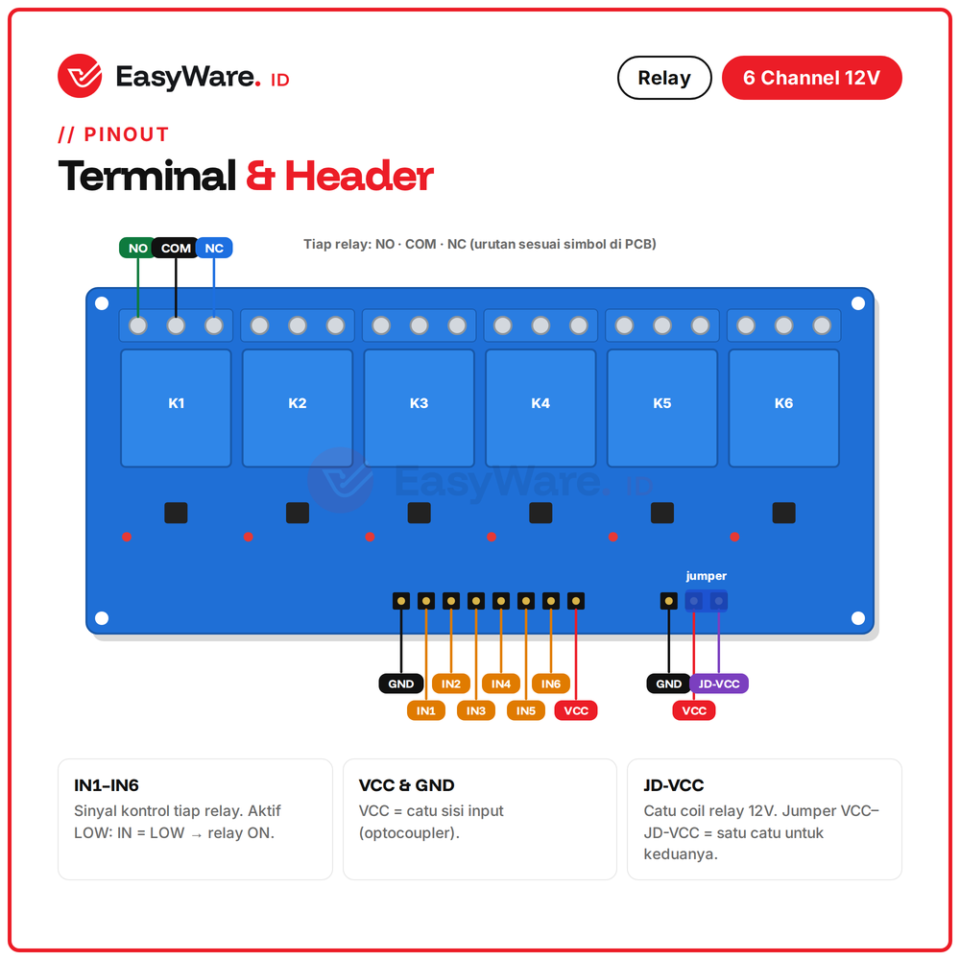

Pin
| Pin | Fungsi |
|---|---|
| VCC | catu sisi input optocoupler, 5V dari Arduino |
| GND | ground |
| IN1 sampai IN6 | sinyal kontrol, LOW = relay ON |
| JD-VCC | catu coil relay 12V |
| NO COM NC | terminal beban tiap relay |

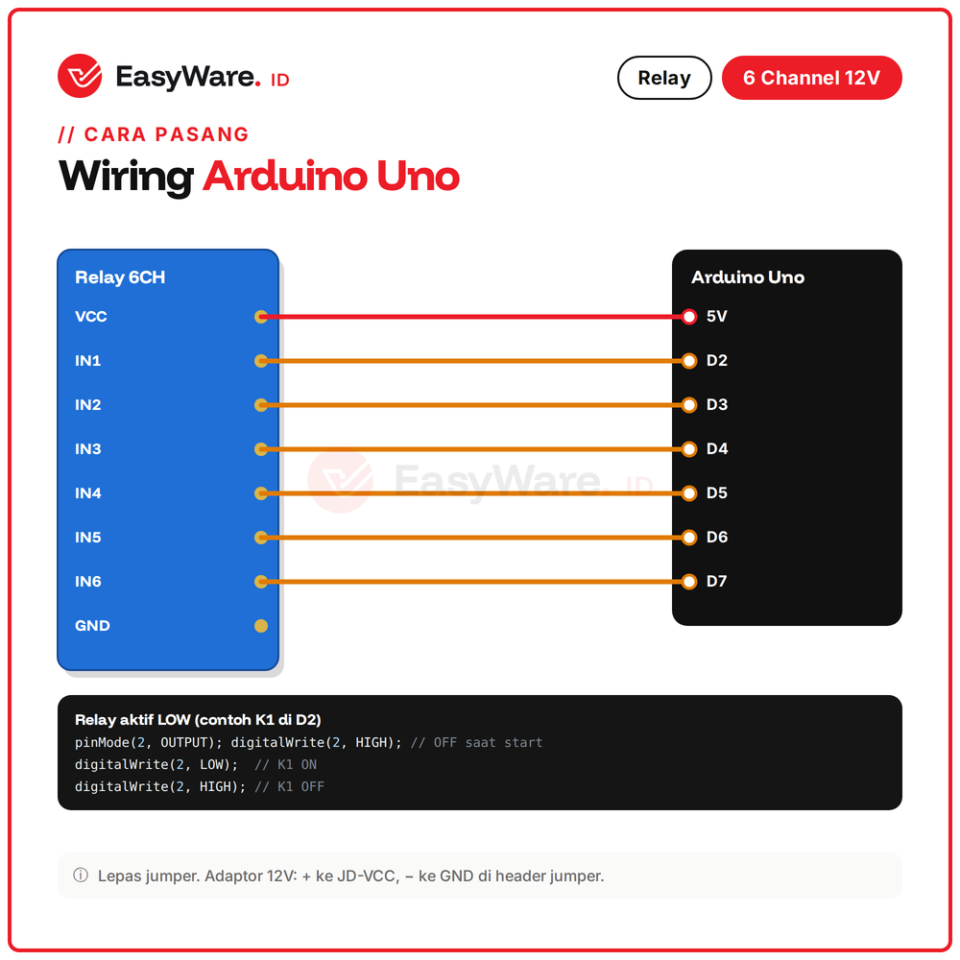

Cara Pakai

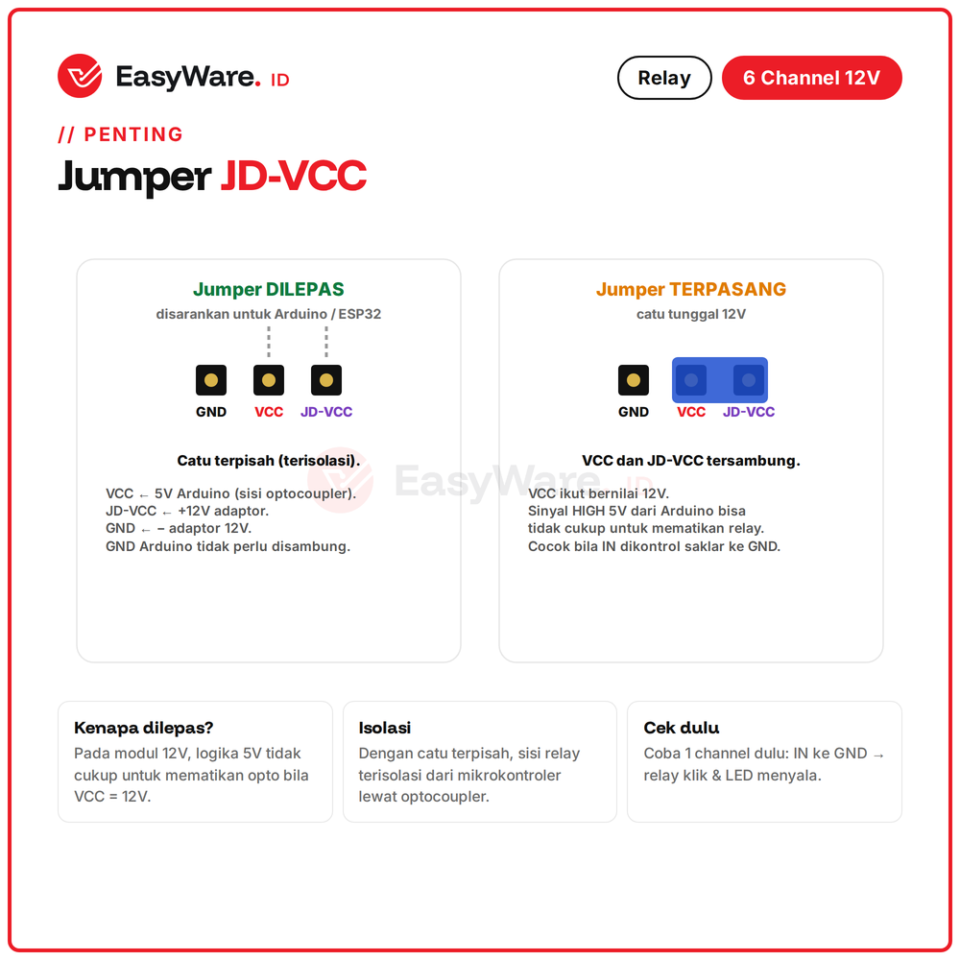

- Lepas jumper VCC ke JD-VCC
- Adaptor 12V: plus ke JD-VCC, minus ke GND di header jumper
- VCC header ke 5V Arduino, IN1 sampai IN6 ke D2 sampai D7
- digitalWrite LOW untuk menyalakan relay, HIGH untuk mematikan
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Modul 6 channel 12V | relay 12V, input optocoupler |
| Modul relay 5V | bisa dicatu langsung dari 5V Arduino |
| Relay saja | perlu transistor dan dioda sendiri |
Aplikasi
✅ Smart home 6 titik: lampu, stop kontak, kipas
✅ Otomasi kebun: pompa, valve, lampu tumbuh
✅ Panel dan mesin 12V
✅ Proyek PLC mini dengan Arduino atau ESP32
FAQ
Bisa dicatu 5V saja?
Tidak, relay 12V butuh catu 12V di JD-VCC. Sisi input boleh 5V.
Kenapa relay menyala saat start?
Input aktif LOW. Set pin ke HIGH di setup sebelum dipakai.
Bisa untuk ESP32?
Bisa, VCC ke 3,3V atau 5V dan IN ke GPIO, cek dulu satu channel.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 95 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Aktuator & audio |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Baru

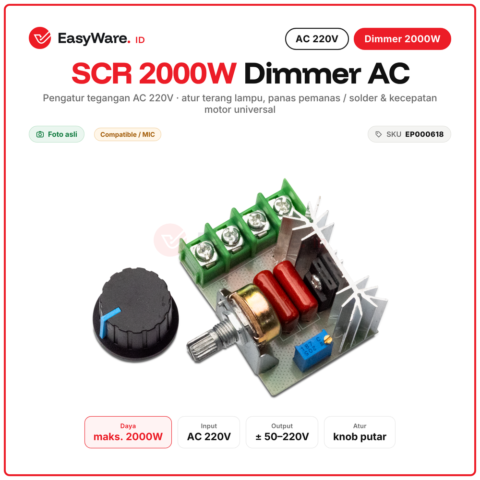

Modul SCR Dimmer AC 220V 2000W Pengatur Tegangan Kecepatan Motor Universal Lampu Solder Pemanas Voltage Regulator
Lebih murah dari marketplace
Baru
XY-P15W Modul Amplifier Bluetooth 5.0 Stereo 2x20W TPA3110 Class D 8-24V Speaker Aktif DIY
Lebih murah dari marketplace
Stok habisStok habis

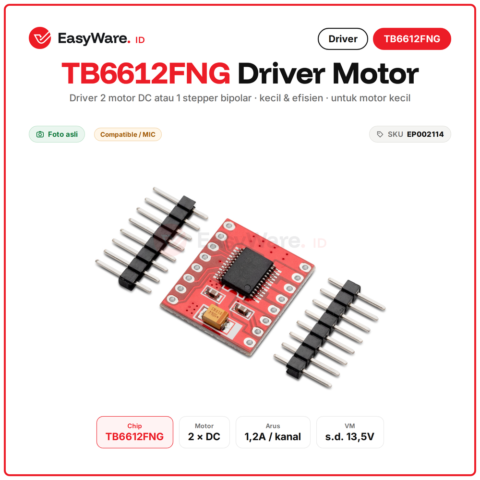

Modul Driver Motor TB6612FNG Dual DC Motor Driver 1.2A
