Modul USB PD Trigger Type-C Decoy 5V 9V 12V 15V 20V DIP Switch Charger Laptop Power Bank
Di marketplace mulai Rp20.000 · lebih hemat Rp2.000
- Tanpa minimum belanja
- Dapat 18 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

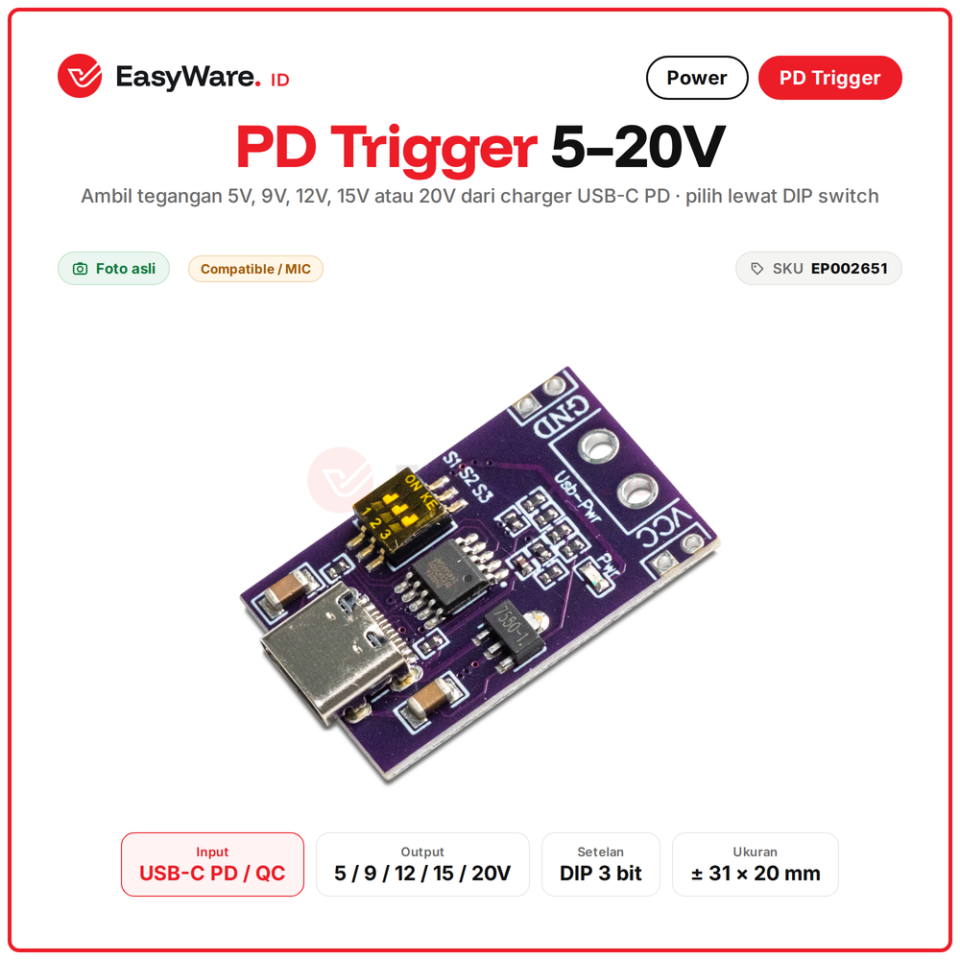

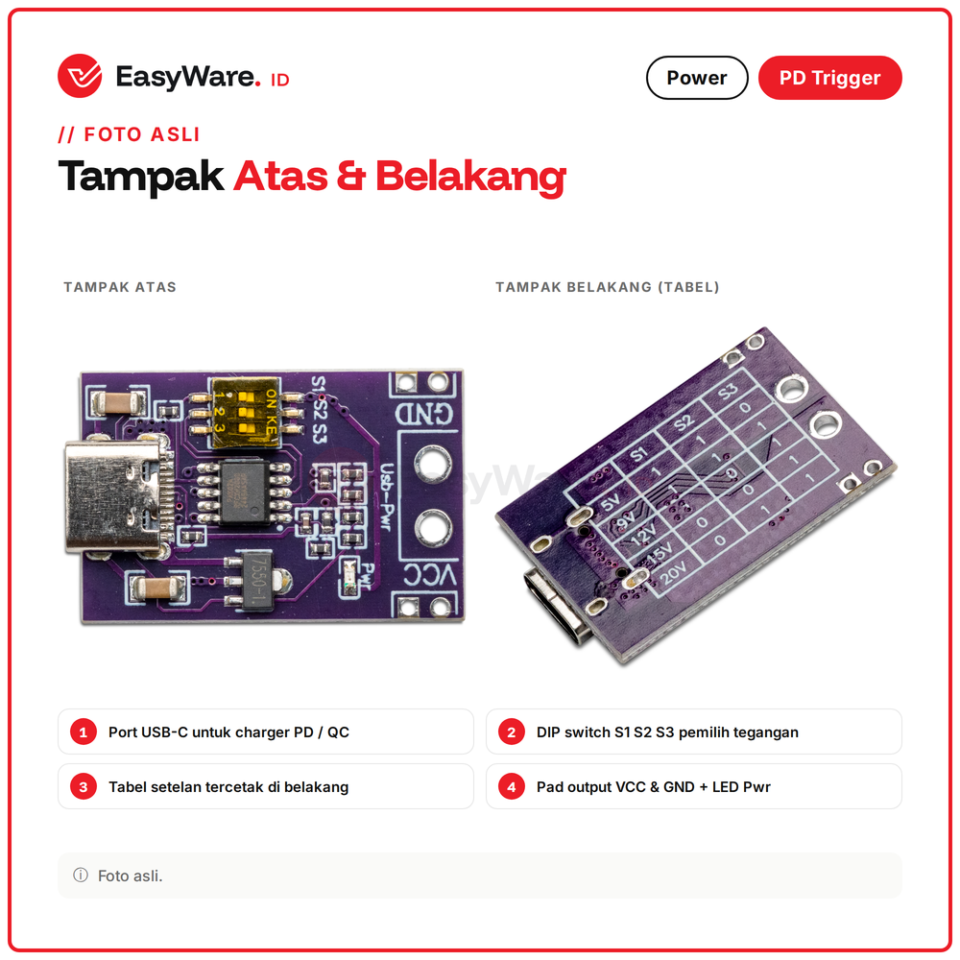

Modul USB PD trigger (decoy) Type-C untuk mengambil tegangan tetap 5V, 9V, 12V, 15V, atau 20V dari charger atau power bank yang mendukung USB Power Delivery. Tegangan dipilih lewat DIP switch S1 S2 S3, tabel setelan tercetak di belakang modul. Output di pad VCC dan GND dengan LED indikator.
PD trigger ibarat pelanggan yang memesan tegangan: modul meminta charger PD mengirim 12V, misalnya, lalu charger menyesuaikan outputnya.

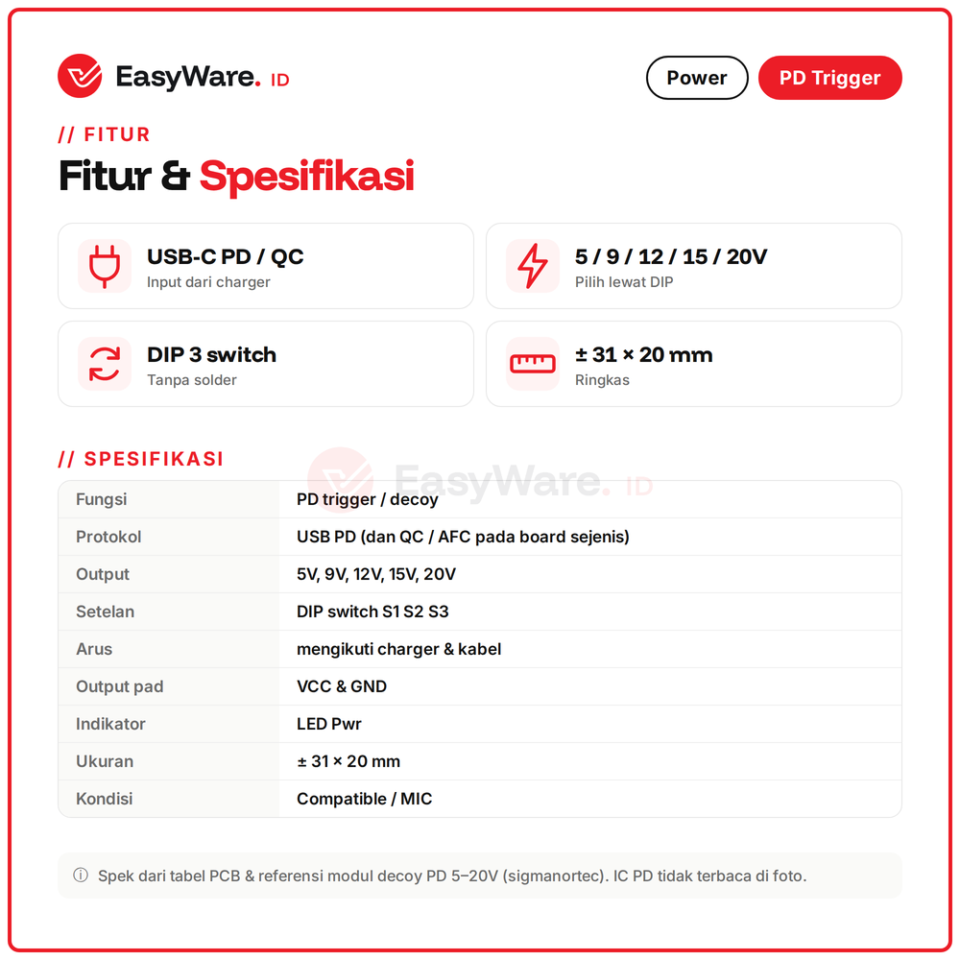

Spesifikasi
| Fungsi | USB PD trigger / decoy |
|---|---|
| Input | USB Type-C dari charger PD |
| Output | 5V, 9V, 12V, 15V, 20V |
| Setelan | DIP switch S1 S2 S3 |
| Arus | mengikuti kemampuan charger dan kabel |
| Output pad | VCC dan GND |
| Indikator | LED Pwr |

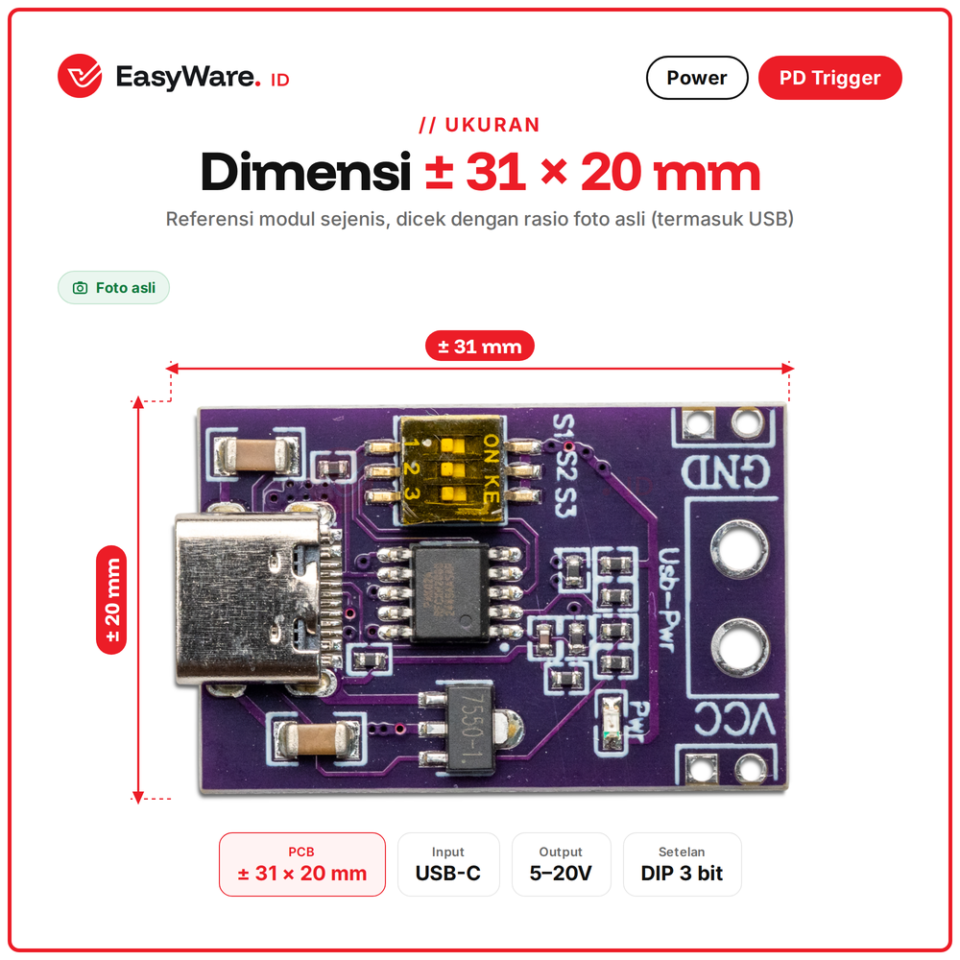

| Ukuran | sekitar 31 x 20 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002651 |

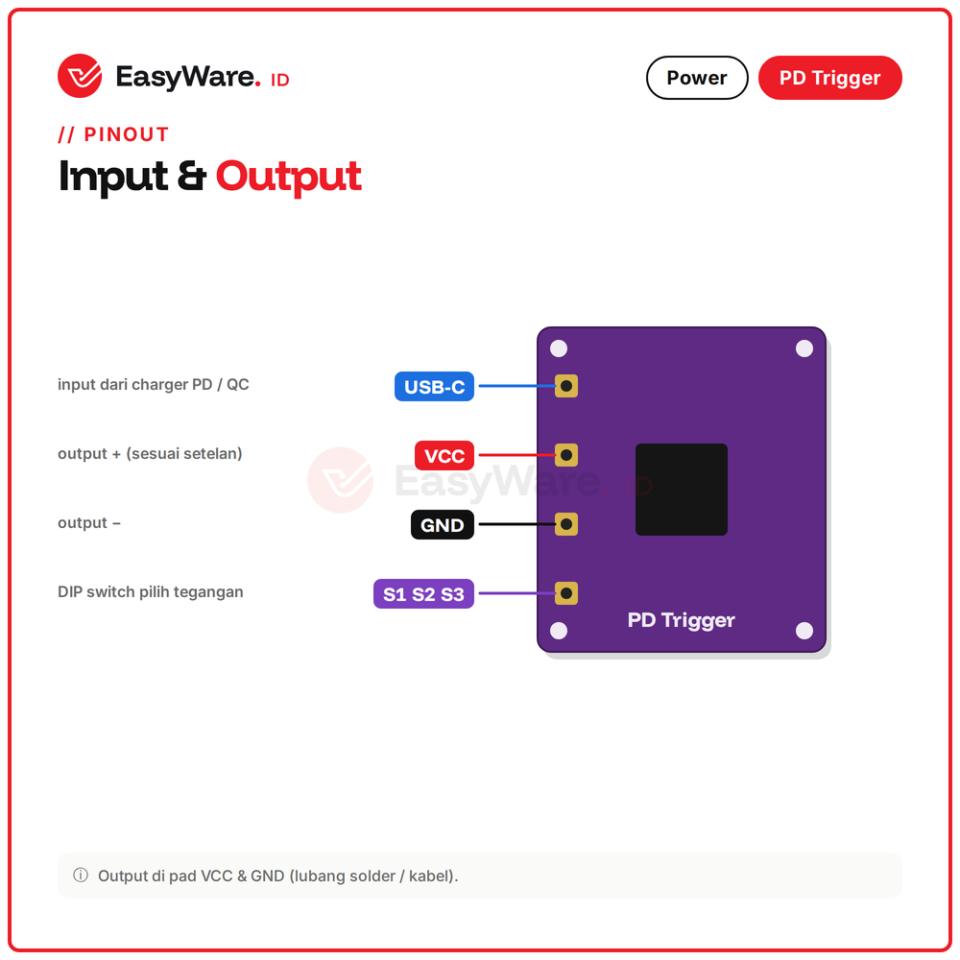

Pin
| Pin | Fungsi |
|---|---|
| USB-C | input dari charger PD |
| VCC / GND | output |
| S1 S2 S3 | pilih tegangan |

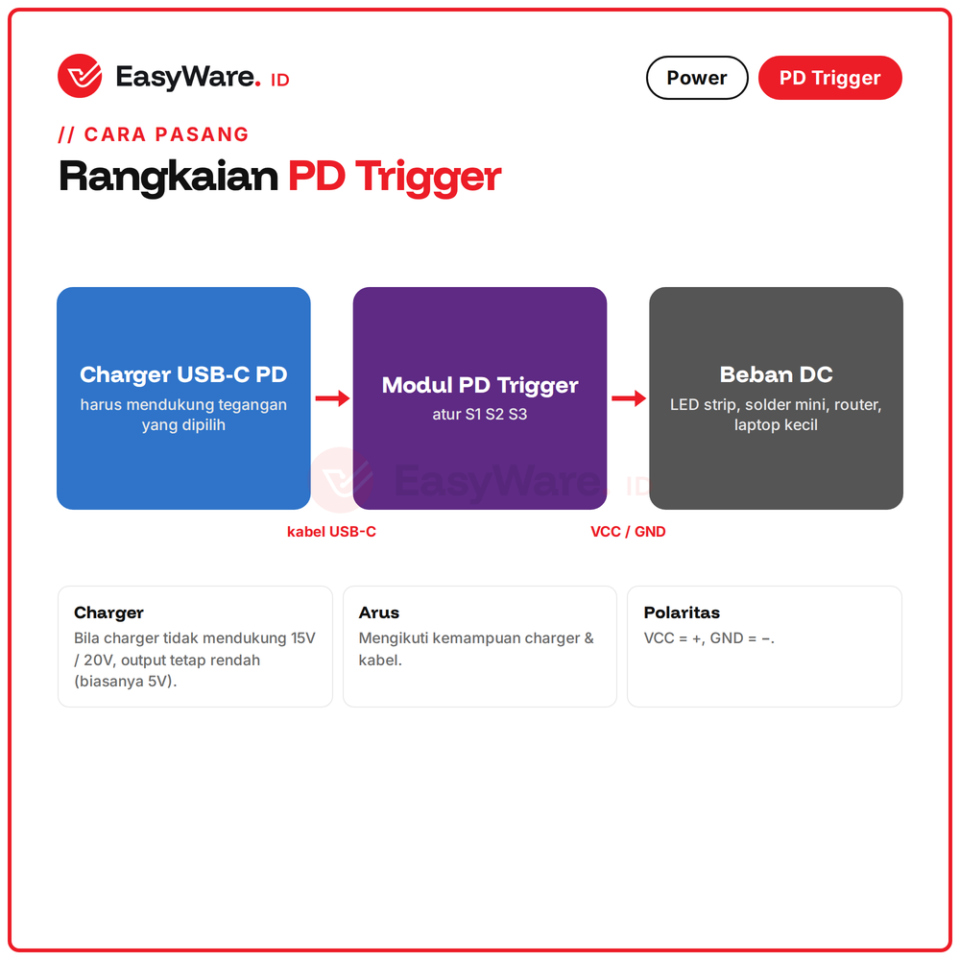

Cara Pakai
- Atur DIP switch sesuai tabel di belakang modul
- Colok charger PD lewat kabel Type-C

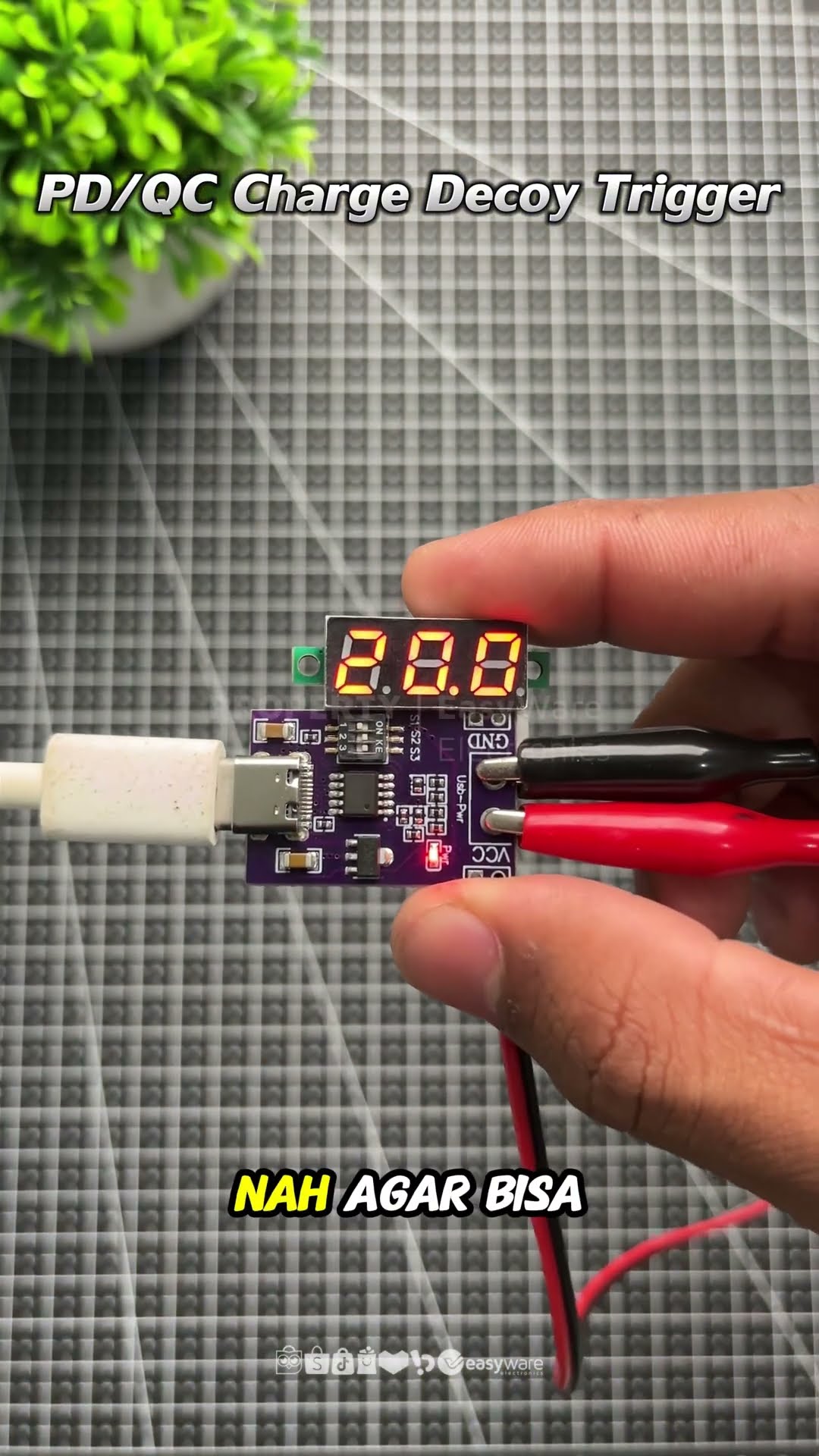

- Ukur output VCC GND dengan multimeter
- Sambung beban setelah tegangan sesuai

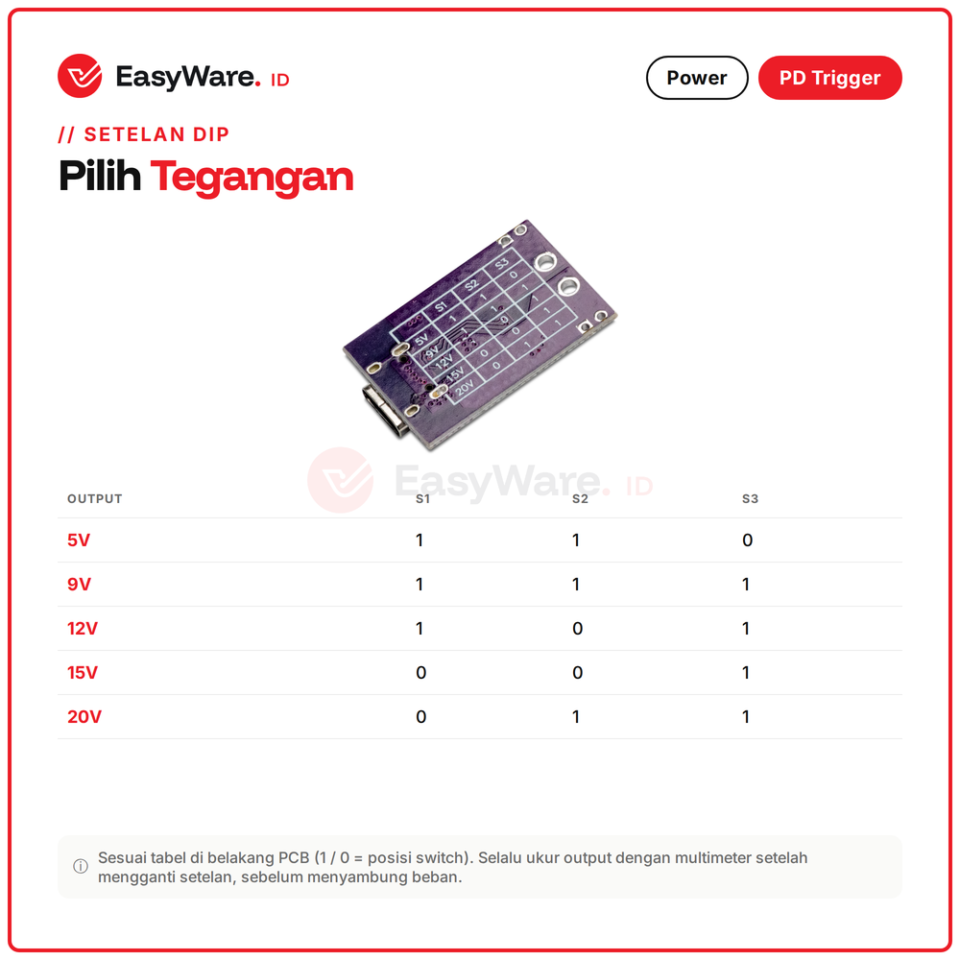

Perbandingan
| Pilihan | Keterangan |
|---|---|
| 5V | S1 S2 S3 = 1 1 0 |
| 9V | 1 1 1 |
| 12V | 1 0 1 |
| 15V | 0 0 1 |
| 20V | 0 1 1 |

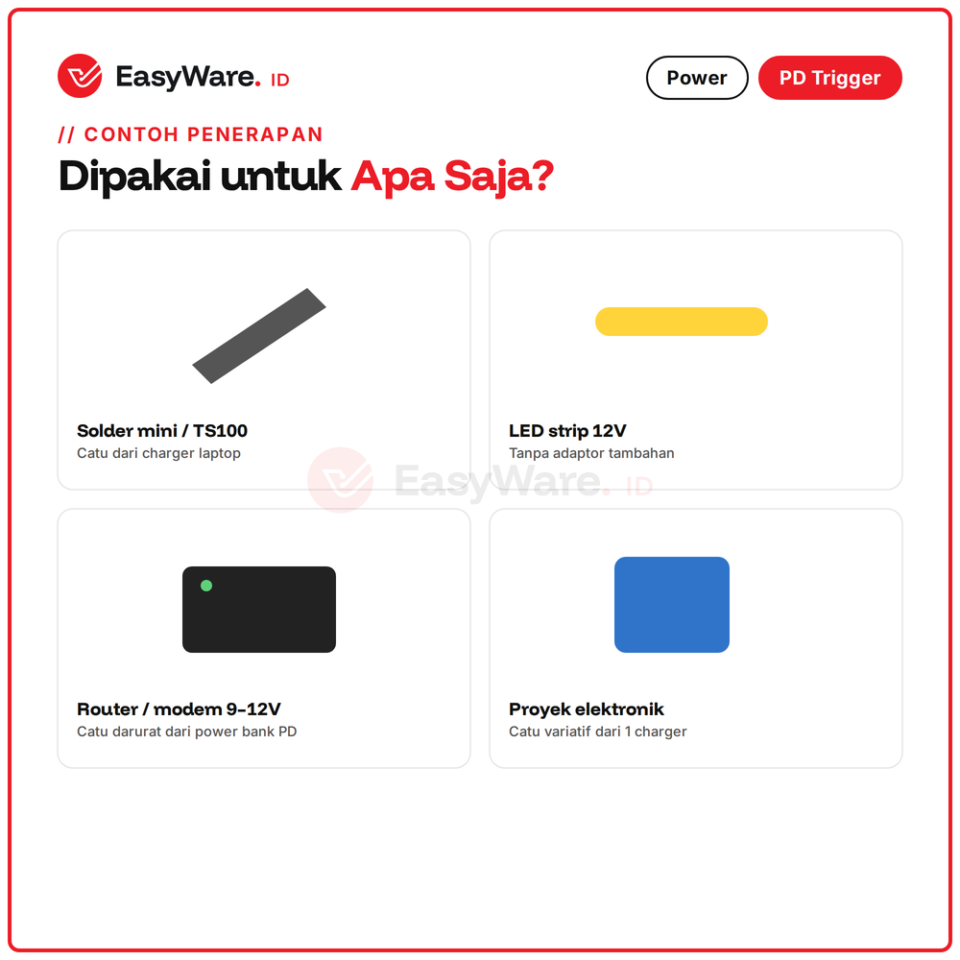

Aplikasi
✅ Catu solder mini dari charger laptop
✅ LED strip 12V tanpa adaptor tambahan
✅ Router atau modem dari power bank PD
✅ Catu proyek elektronik
FAQ
Charger apa yang bisa?
Charger atau power bank yang mendukung USB PD.
Kenapa output tetap 5V?
Charger tidak mendukung tegangan itu, atau setelan DIP belum sesuai.
Arusnya berapa?
Mengikuti charger dan kabel.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Power & baterai |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
