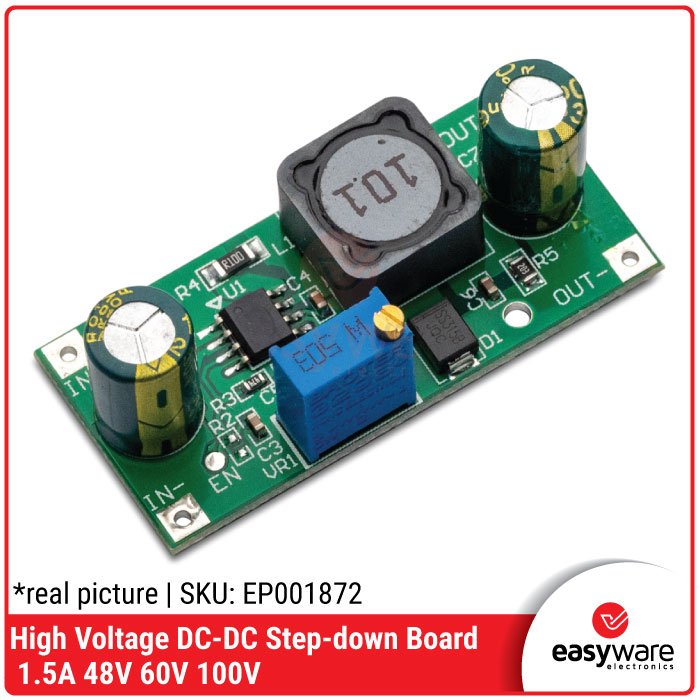

DC-DC Step-Down High Voltage Modul Penurun Tegangan 1.5A 100V

Modul High Voltage DC-DC Step-Down ini adalah perangkat penurun tegangan yang dirancang khusus untuk sanggup menerima input bertegangan ekstrem seperti 48V, 60V, hingga batas maksimal 100V DC. Modul ini dilengkapi dengan potensiometer presisi untuk mengatur tegangan output secara manual dan mampu menyuplai arus beban hingga maksimal 1.5A.

Perangkat ini sangat pas diaplikasikan pada proyek yang menggunakan sumber daya bertegangan tinggi, seperti pada sistem baterai sepeda listrik (ebike), instalasi panel surya, atau sistem telekomunikasi. Modul ini akan menurunkan sumber bertegangan tinggi tersebut menjadi tegangan yang lebih aman dan terregulasi untuk menyuplai mikrokontroler atau modul elektronik standar.

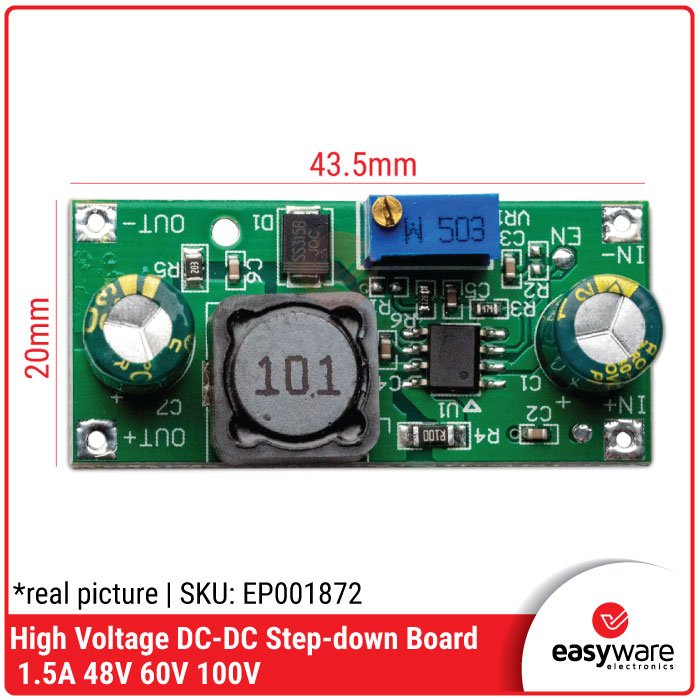

Spesifikasi

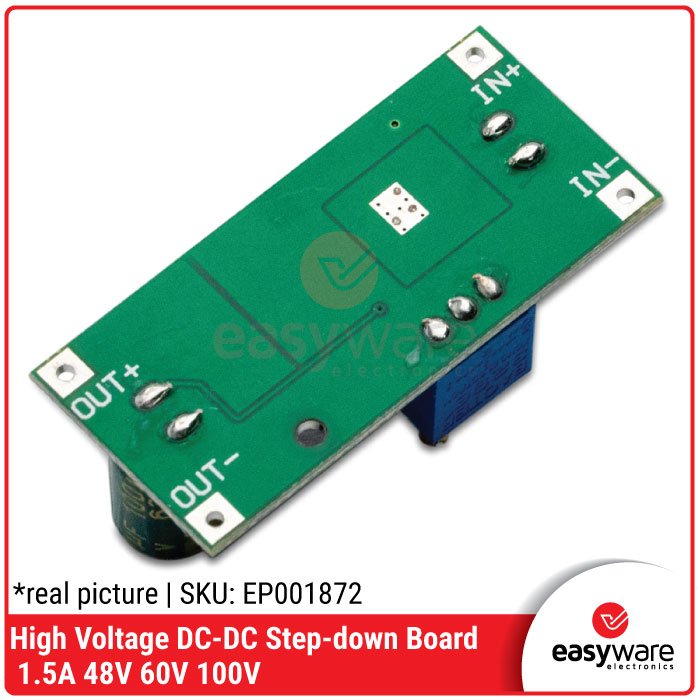

Konfigurasi Terminal

Contoh Wiring

Fitur

✅ Sanggup menangani tegangan input ekstra tinggi hingga 100V DC secara aman.

✅ Kemampuan suplai arus keluaran hingga 1.5A untuk berbagai kebutuhan daya proyek elektronik.

✅ Dilengkapi trimpot putar presisi berwarna biru untuk mempermudah pengaturan tegangan output yang sangat akurat.

✅ Menyediakan pin EN (Enable) yang berguna bagi sistem mikrokontroler untuk mengontrol fungsi hidup/mati output secara elektronik.

Aplikasi

✅ Penurun tegangan utama pada kelistrikan sepeda listrik (ebike) atau skuter listrik berbasis baterai 48V/60V.

✅ Modul catu daya (power supply) untuk node sensor IoT yang ditenagai oleh rangkaian panel surya (solar cell).

✅ Regulator daya untuk berbagai sistem pemantauan telekomunikasi atau alarm industri bertegangan tinggi.

✅ Modifikasi kelistrikan otomotif dan kendaraan bertenaga aki besar.

FAQ

Apakah modul ini bisa menaikkan tegangan (berfungsi sebagai step-up)?

Tidak. Ini murni adalah modul tipe step-down (buck converter) yang fungsinya menurunkan tegangan. Nilai tegangan sumber di terminal input harus selalu lebih besar dari tegangan yang Anda targetkan di keluaran.

Bagaimana cara yang benar untuk mengatur tegangan output?

Gunakan obeng minus kecil untuk memutar sekrup logam kuningan di bagian atas kotak trimpot biru. Putar perlahan sambil memantau tegangan pada terminal OUT+ dan OUT- menggunakan multimeter hingga mendapatkan nilai Voltase yang diinginkan.

Apakah aman menarik arus 1.5A secara terus-menerus?

Disarankan untuk menjaga arus pemakaian kontinu di bawah 1A (misalnya 0.8A atau 1A) agar komponen induktor dan chip tidak terlampau panas. Spesifikasi 1.5A adalah batas puncak beban (peak).

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Anda diwajibkan untuk selalu mengukur, mengecek, dan mengatur tegangan di terminal OUT menggunakan multimeter sebelum disambungkan ke modul mikrokontroler atau beban akhir untuk mencegah kerusakan fatal akibat tegangan yang belum terkalibrasi.
