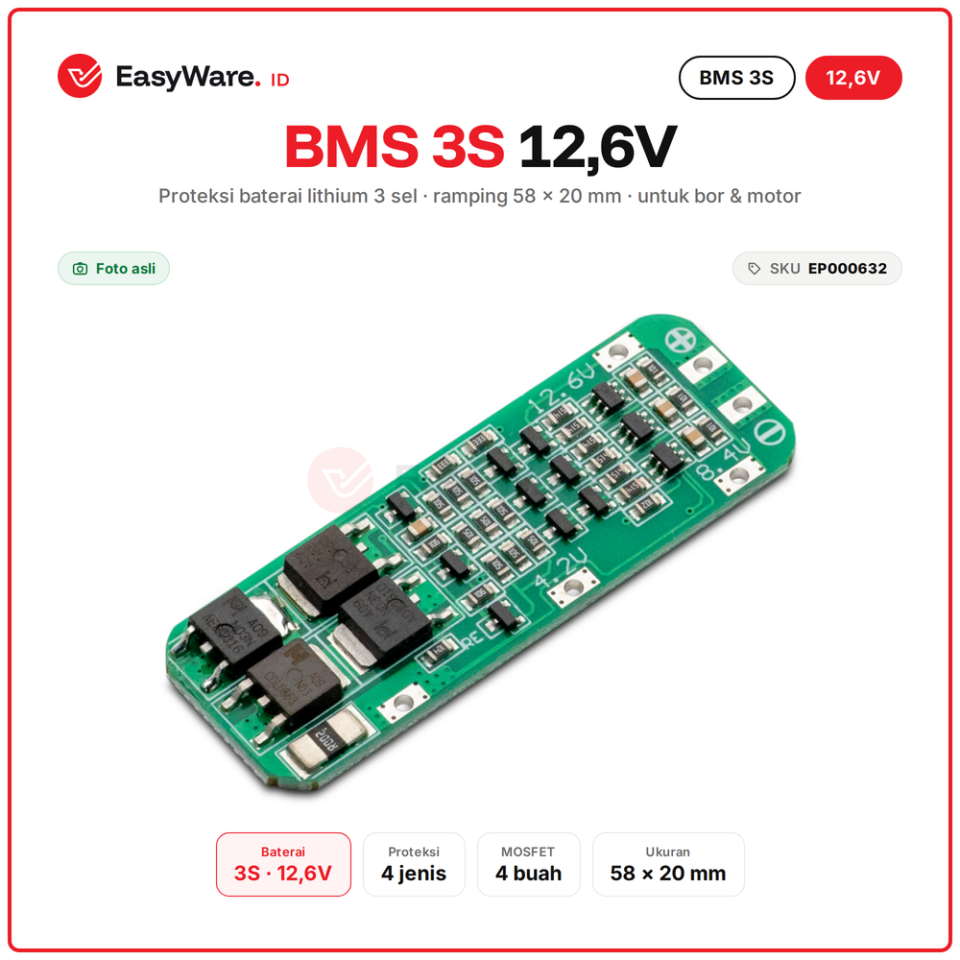

3S 20A BMS Li-ion Lithium Battery 18650 Charger Protection Board
Di marketplace mulai Rp9.900 · lebih hemat Rp1.000
- Tanpa minimum belanja
- Dapat 8 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
BMS (Battery Management System) ini dipasang pada pack 3 sel lithium 18650 / Li-ion 3,7V yang dirangkai seri. Tugasnya menjaga setiap sel agar tidak kelebihan tegangan saat dicas, tidak terkuras habis saat dipakai, dan memutus arus saat terjadi beban berlebih atau hubung singkat.
Bayangkan BMS sebagai satpam di pintu baterai. Ia terus memantau tegangan tiap sel. Saat ada sel yang terlalu penuh atau terlalu kosong, atau arus terlalu besar, MOSFET (pintunya) ditutup sehingga arus berhenti. Setelah kondisi normal, pintu dibuka lagi.

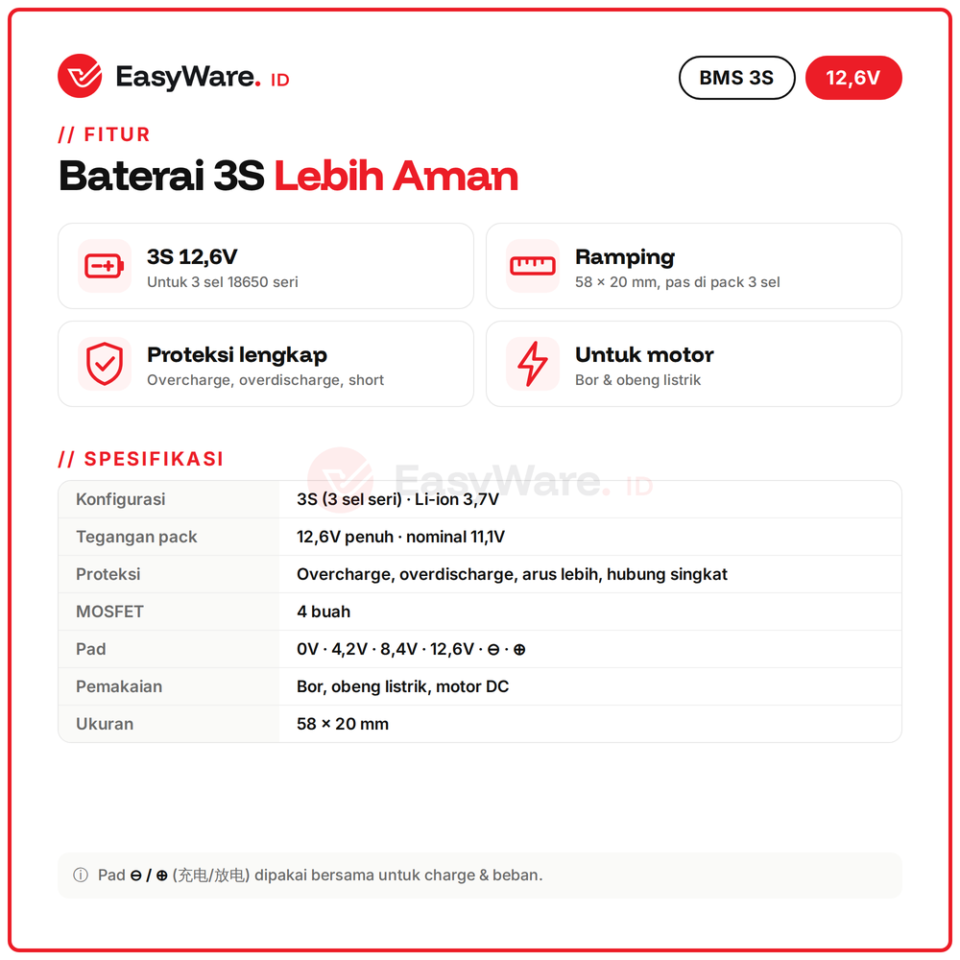

Spesifikasi
| Konfigurasi | 3S (sel seri) · Li-ion 3,7V |
|---|---|
| Tegangan pack | 12,6V penuh |
| Proteksi | Overcharge, overdischarge, arus lebih, hubung singkat |
| MOSFET | 4 buah |
| Pad | 0V, 4,2V, 8,4V, 12,6V · ⊖ / ⊕ |

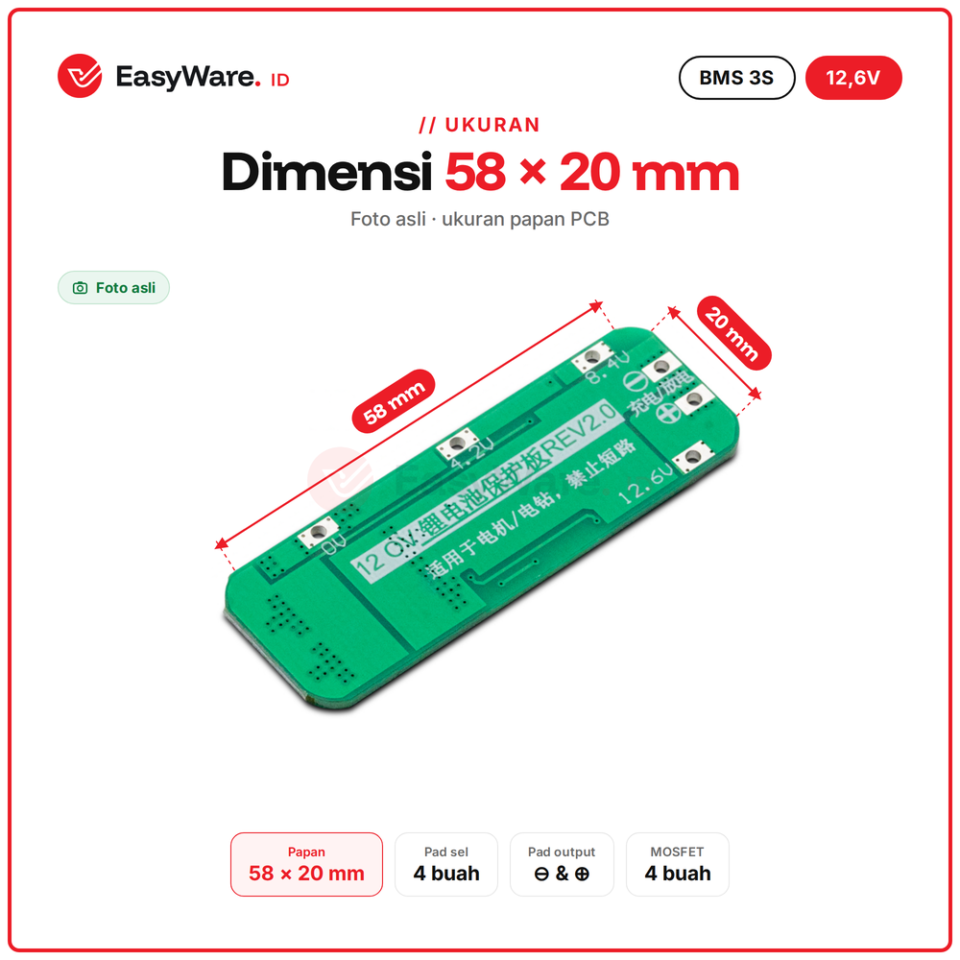

| Ukuran | 58 × 20 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000632 |

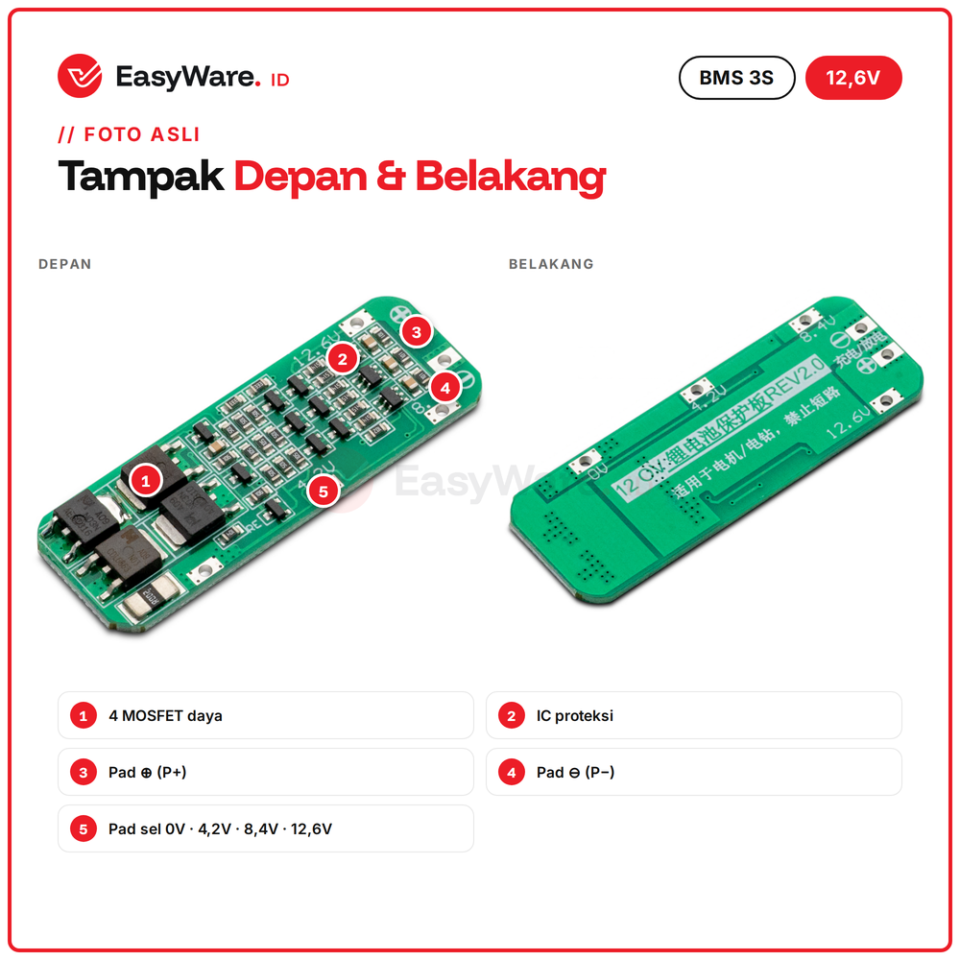

Pin & Sambungan
| Pad | Sambung ke |
|---|---|
| 0V | Negatif sel 1 |
| 4,2V | Sambungan sel 1 & 2 |
| 8,4V | Sambungan sel 2 & 3 |
| 12,6V | Positif sel terakhir |
| ⊖ / ⊕ | Charger & beban |

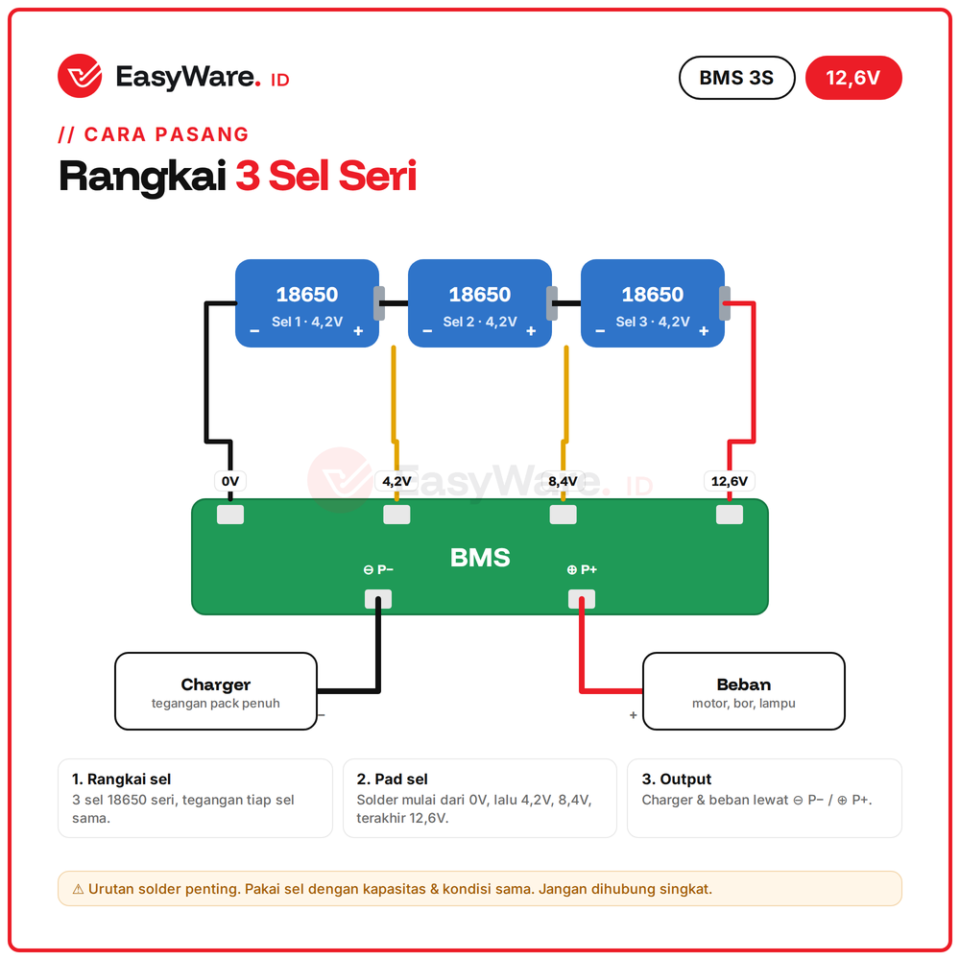

Cara Pakai
- Rangkai 3 sel 18650 seri.
- Solder pad berurutan 0V → 4,2V → 8,4V → 12,6V.
- Sambungkan charger dan beban ke ⊖ / ⊕.
- Ukur tegangan output sebelum dipakai.
Perbandingan
| Tanpa BMS | Dengan BMS | |
|---|---|---|
| Overcharge | Sel bisa rusak / panas | Diputus otomatis |
| Hubung singkat | Berbahaya | Diputus otomatis |
Aplikasi
✅ Pack baterai bor & obeng listrik
✅ Power bank & lampu DIY
✅ Robot & motor DC
✅ Cadangan daya kecil
FAQ
Apakah BMS bisa jadi charger?
Tidak. BMS hanya pelindung; tetap butuh charger 12,6V.
Urutan solder bagaimana?
Mulai dari 0V, lalu 4,2V, 8,4V, 12,6V.
Boleh pakai sel bekas?
Sebaiknya sel dengan kapasitas dan kondisi sama agar pack awet.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 6 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Power & baterai |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
