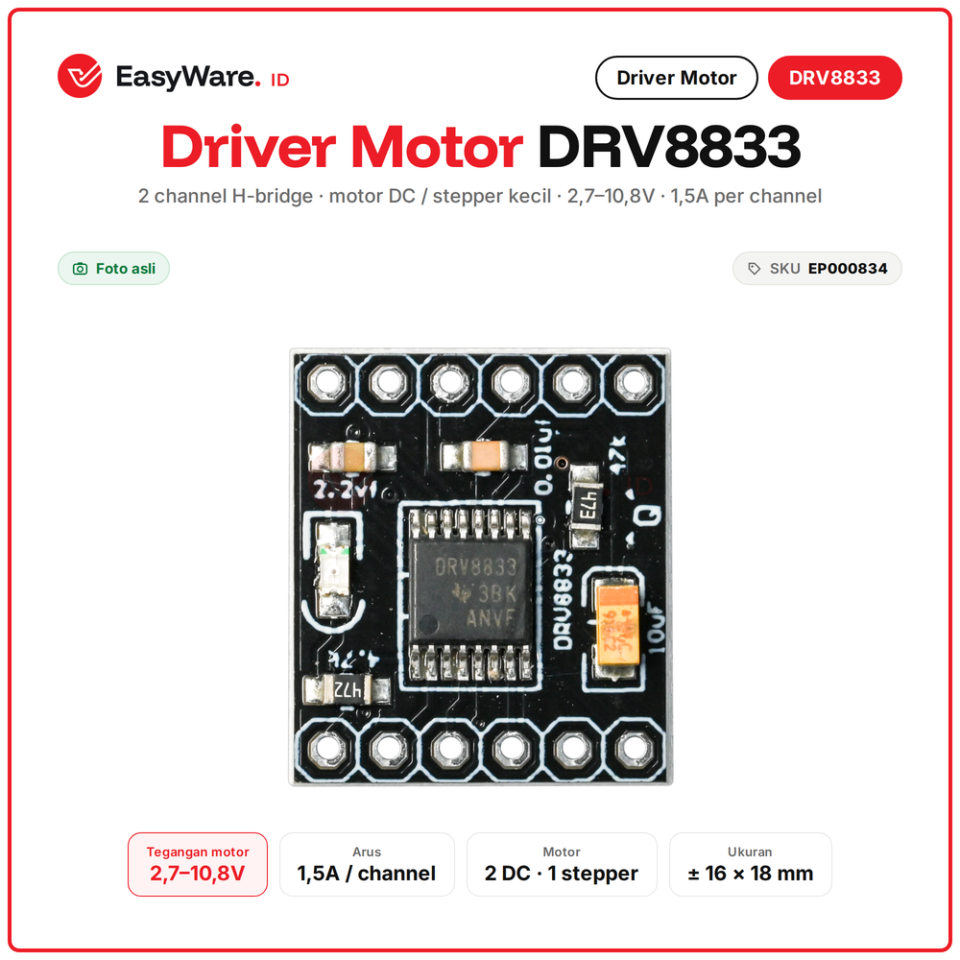

Modul Driver Motor DRV8833 2 Channel Dual H-Bridge 1.5A
Di marketplace mulai Rp12.900 · lebih hemat Rp1.300
- Tanpa minimum belanja
- Dapat 11 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul driver motor mungil dengan IC DRV8833, berisi 2 H-bridge. Bisa mengendalikan 2 motor DC atau 1 motor stepper bipolar kecil, tegangan 2,7 sampai 10,8V dengan arus 1,5A per channel (2A puncak). Input kontrol IN1 sampai IN4 bisa langsung dari Arduino 5V atau ESP32 3,3V. Cocok untuk robot mobil 2WD, mainan RC, pompa dan kipas kecil.
H-bridge ibarat 4 saklar yang mengatur arah arus ke motor. Kalau arus dibalik, motor berputar ke arah sebaliknya. DRV8833 berisi 2 set saklar itu dalam satu chip kecil, lengkap dengan pengaman arus lebih dan panas.

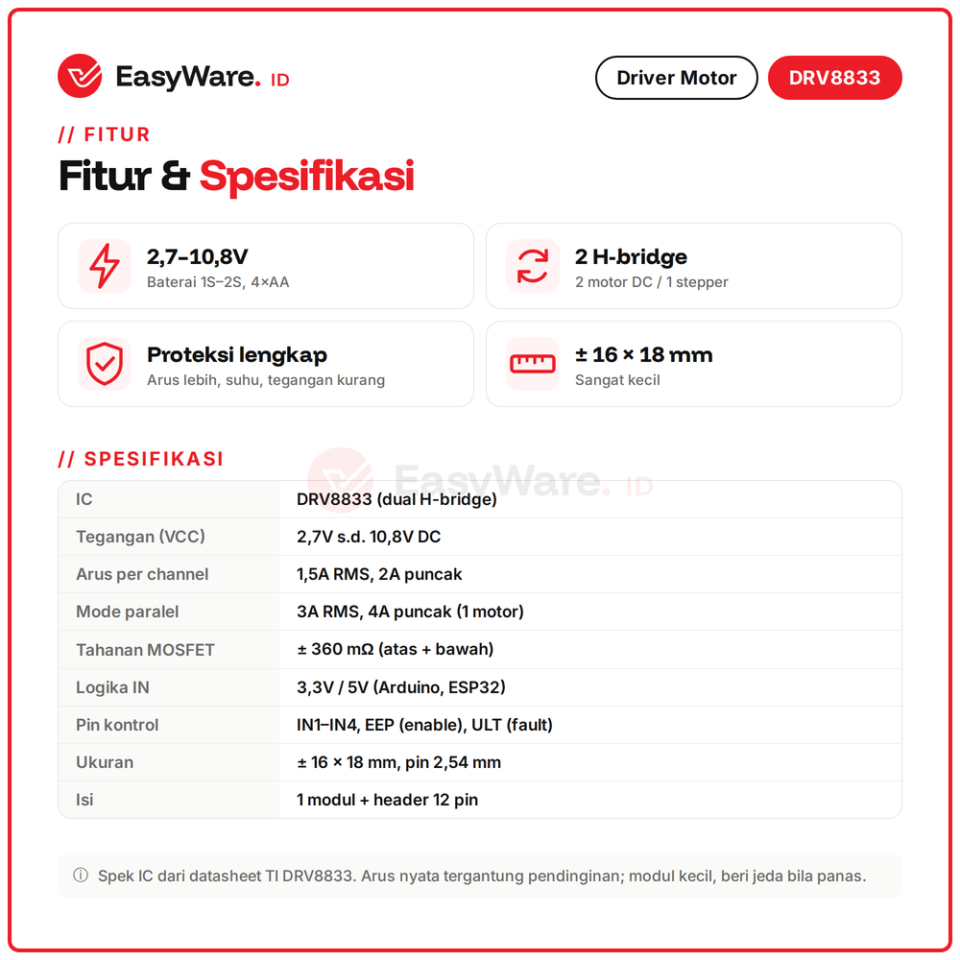

Spesifikasi
| IC | DRV8833 dual H-bridge |
|---|---|
| Tegangan motor (VCC) | 2,7V s.d. 10,8V DC |
| Arus | 1,5A RMS per channel, 2A puncak |
| Mode paralel | 3A RMS untuk 1 motor |
| Logika input | 3,3V atau 5V |
| Proteksi | arus lebih, suhu, tegangan kurang |

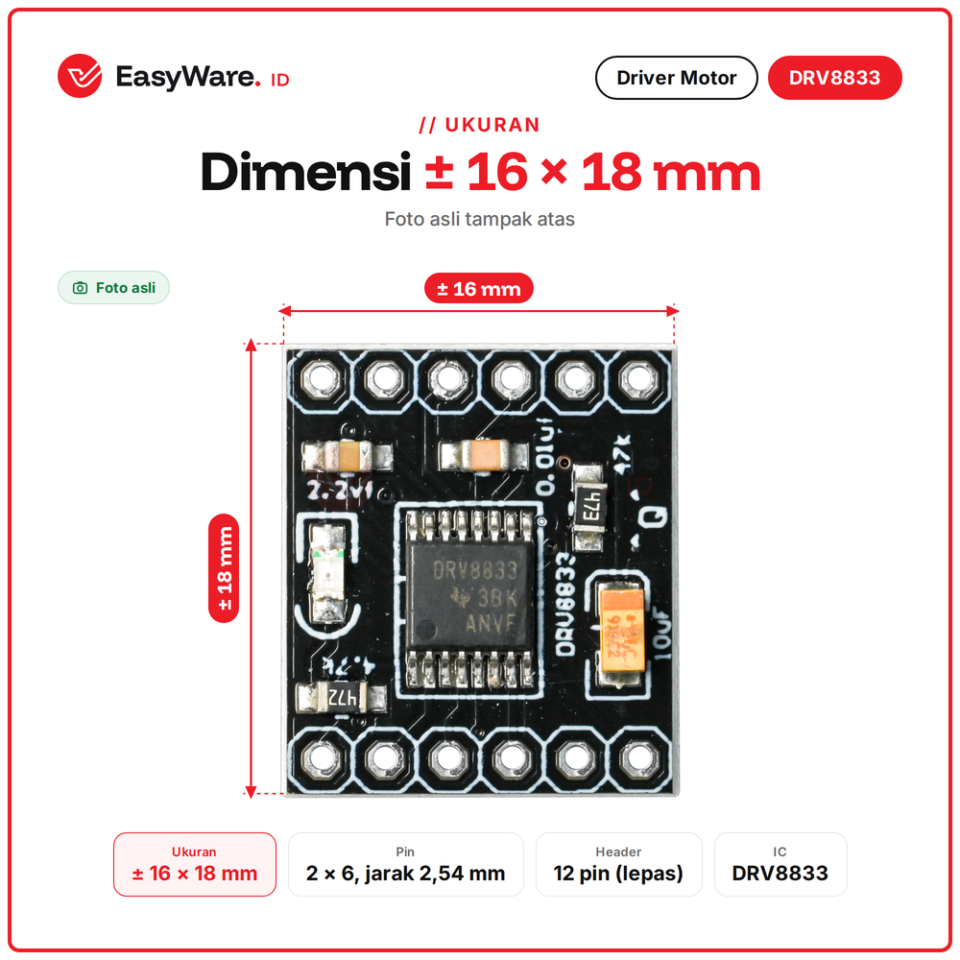

| Ukuran | sekitar 16 x 18 mm, pin 2,54 mm |

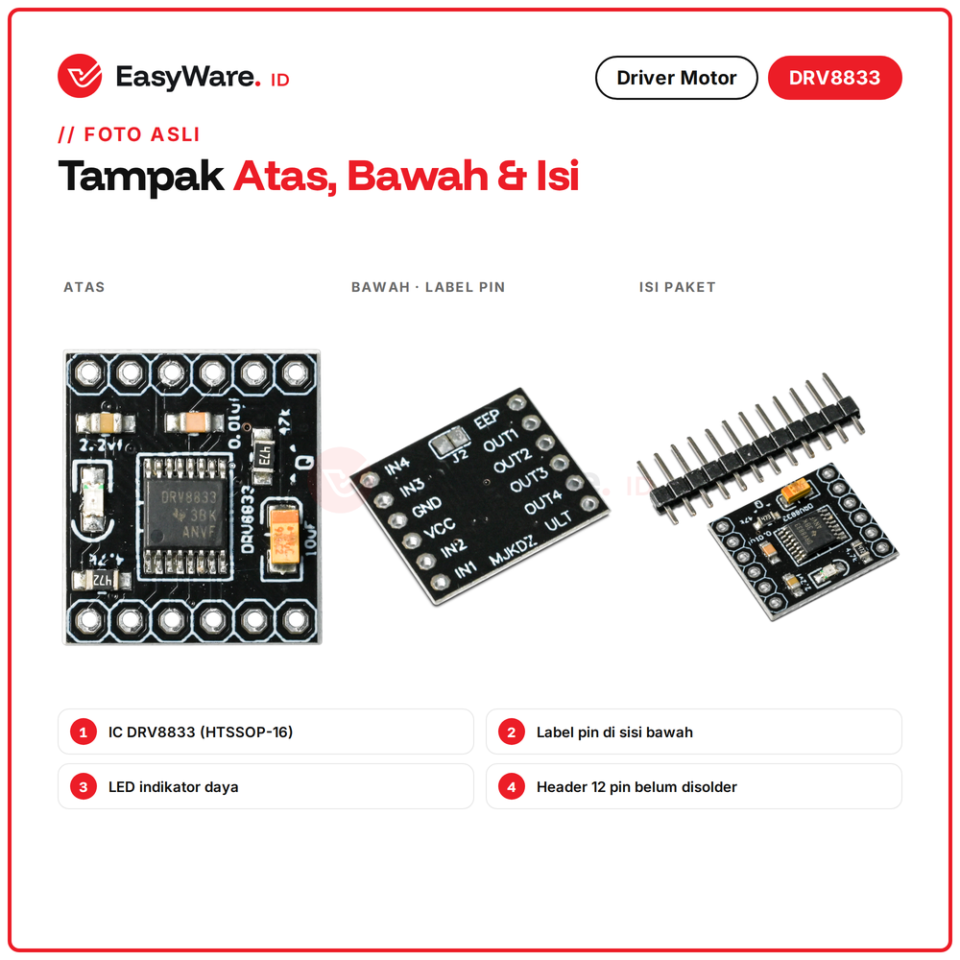

| Isi | 1 modul + header 12 pin |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000834 |

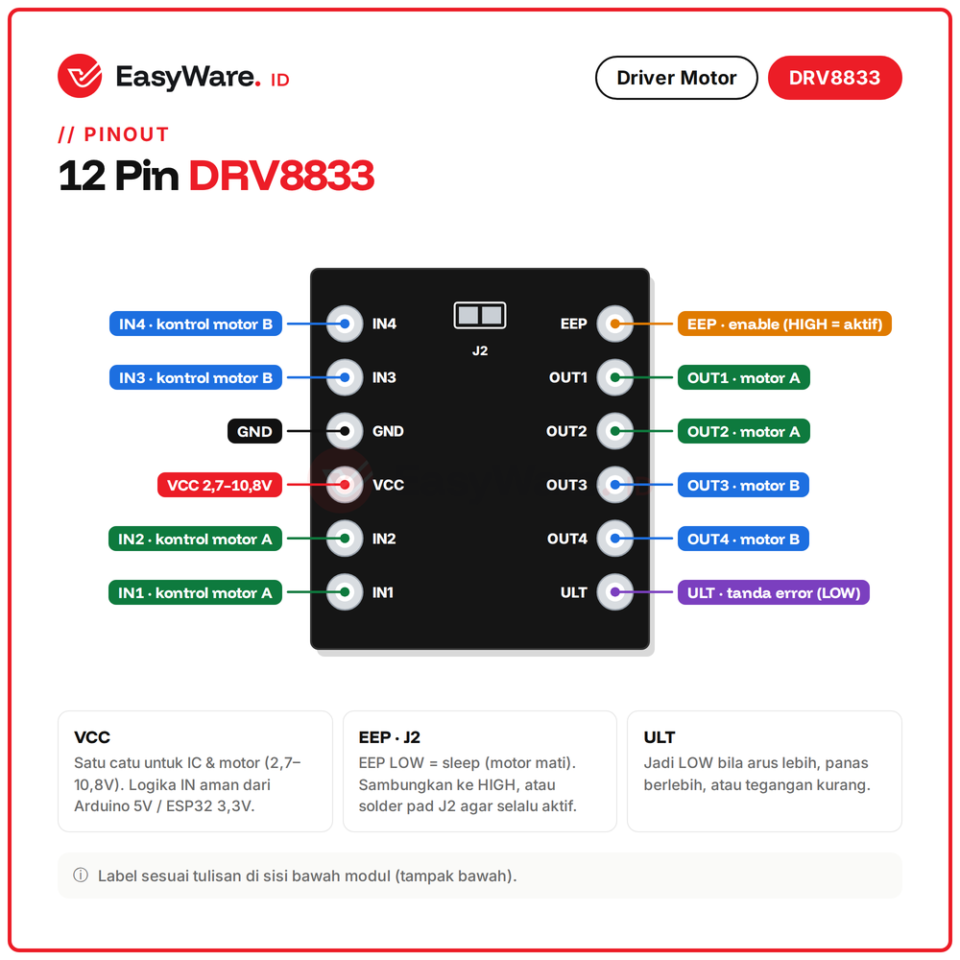

Pin
| Pin | Fungsi |
|---|---|
| VCC / GND | catu motor 2,7-10,8V |
| IN1 / IN2 | kontrol motor A |
| IN3 / IN4 | kontrol motor B |
| OUT1 / OUT2 | ke motor A |
| OUT3 / OUT4 | ke motor B |
| EEP | enable, HIGH = aktif |
| ULT | LOW saat error |

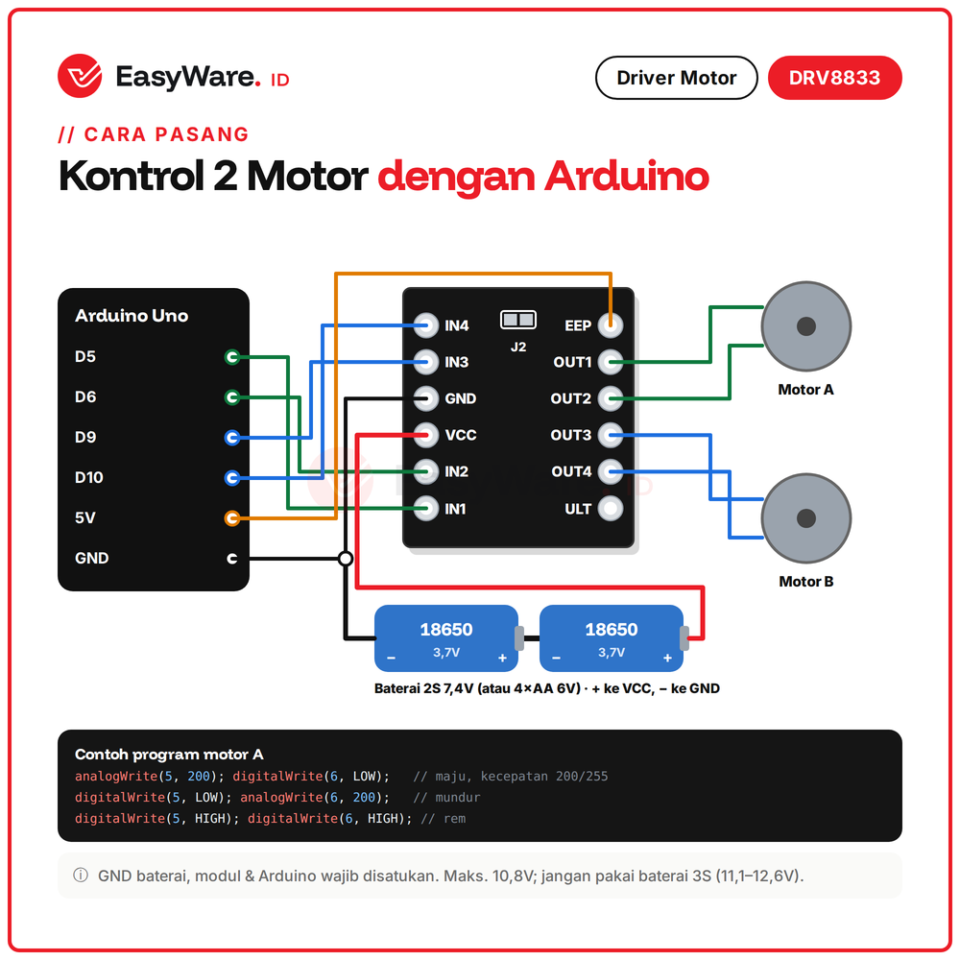

Cara Pakai
- Solder header 12 pin
- VCC ke + baterai 2S atau 4xAA, GND ke - baterai dan GND Arduino
- EEP ke 5V Arduino agar driver aktif
- IN1 IN2 ke D5 D6, IN3 IN4 ke D9 D10 (pin PWM)
- Motor A ke OUT1 OUT2, motor B ke OUT3 OUT4

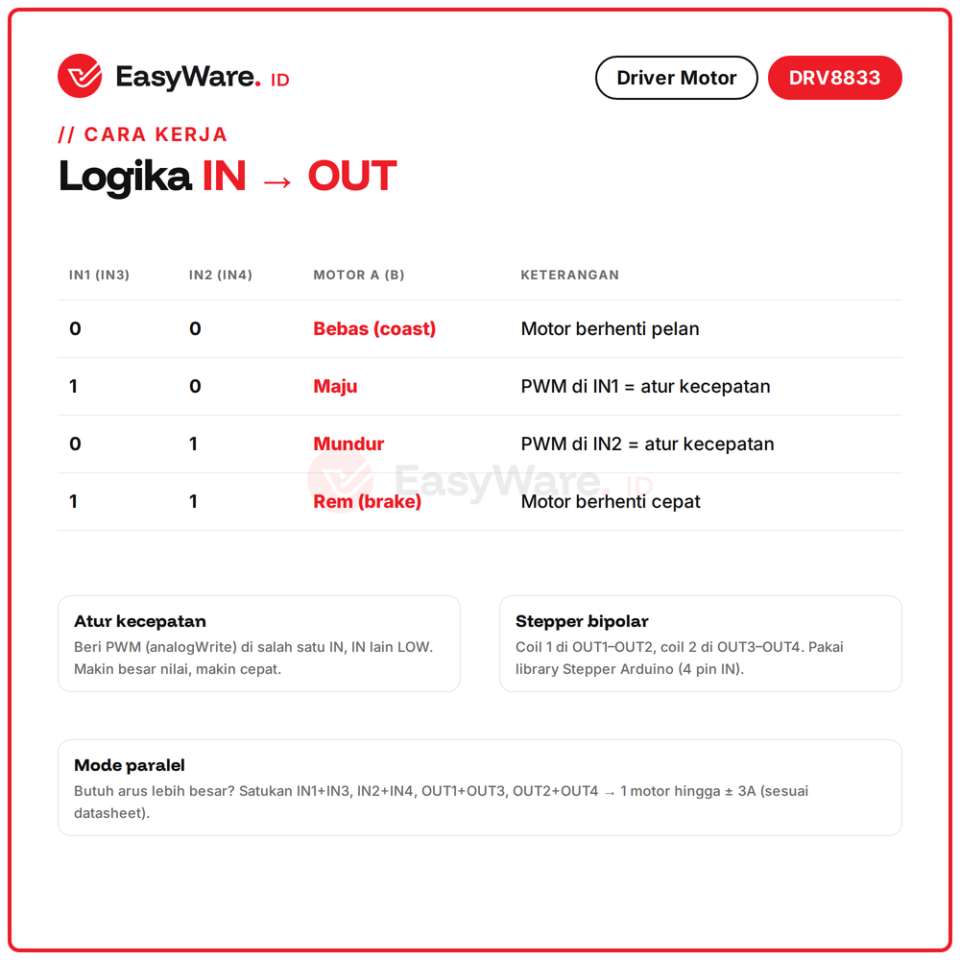

- Maju: analogWrite IN1, IN2 LOW. Mundur: kebalikannya
Perbandingan
| Pilihan | Keterangan |
|---|---|
| DRV8833 | kecil, 2,7-10,8V, 1,5A, efisien |
| L298N | besar, sampai 35V, 2A, lebih panas |
| L9110S | murah, 2,5-12V, 0,8A |
Aplikasi
✅ Robot mobil 2WD dan line follower
✅ Motor stepper bipolar kecil
✅ Mainan RC dan perbaikan mainan
✅ Pompa dan kipas DC dengan PWM
FAQ
Bisa motor 12V?
Tidak, maksimal 10,8V.
Kenapa motor diam?
Cek EEP sudah HIGH dan GND sudah disatukan.
Bisa untuk ESP32?
Bisa, input aman 3,3V.
Beda dengan L298N?
Lebih kecil dan efisien, tapi tegangan maksimal lebih rendah.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 4 gram |
|---|---|
| Dimensi | 2 × 2 × 2 cm |
| Kategori | Aktuator & audio |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
