Modul Dual MOSFET Trigger Switch Drive PWM 15A 400W
Di marketplace mulai Rp7.500 · lebih hemat Rp700
- Tanpa minimum belanja
- Dapat 6 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

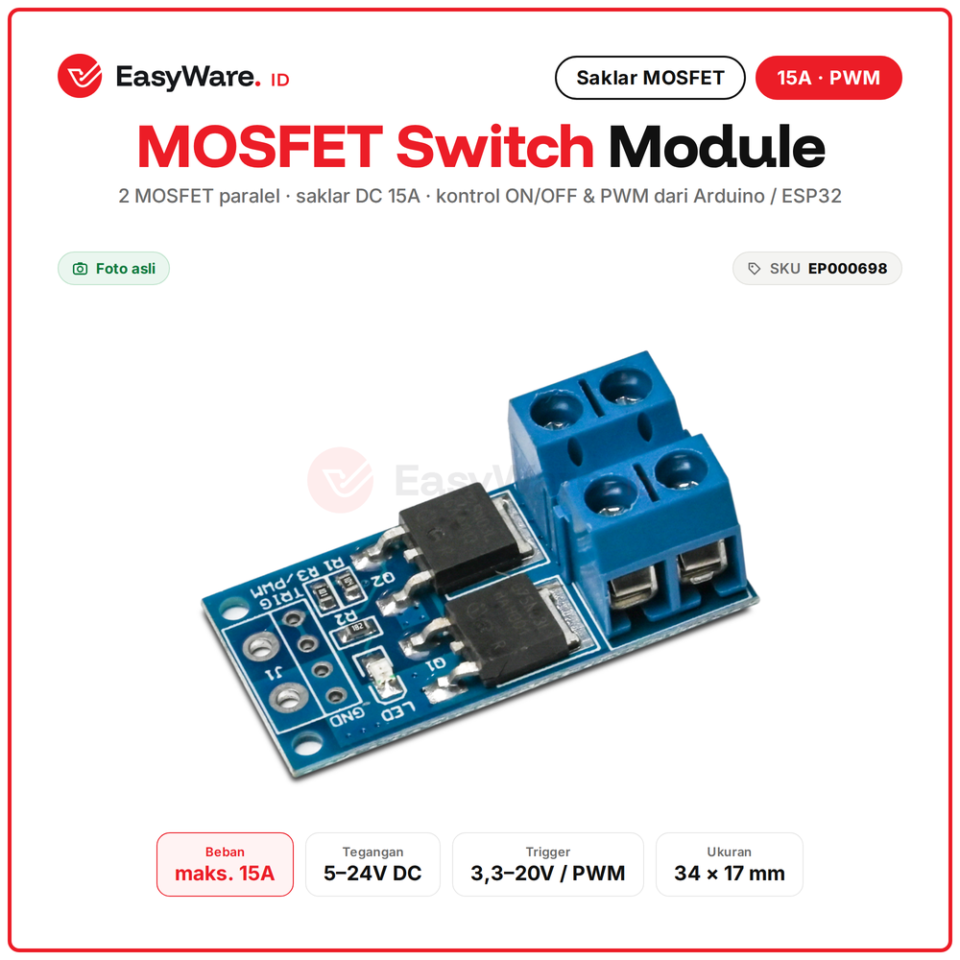

Modul saklar elektronik dengan 2 MOSFET dipasang paralel. Dapat menyalakan dan mematikan beban DC hingga 15A hanya dengan sinyal kecil 3,3 sampai 20V dari Arduino, ESP32, atau PLC. Mendukung sinyal PWM untuk mengatur terang LED strip atau kecepatan motor DC dan pompa. Tanpa bunyi klik dan tanpa kontak aus seperti relay.
MOSFET ibarat pintu air otomatis: sinyal kecil dari Arduino cukup untuk membuka pintu, lalu arus besar dari adaptor mengalir ke beban. Dengan PWM, pintu dibuka-tutup sangat cepat sehingga aliran rata-ratanya bisa diatur.

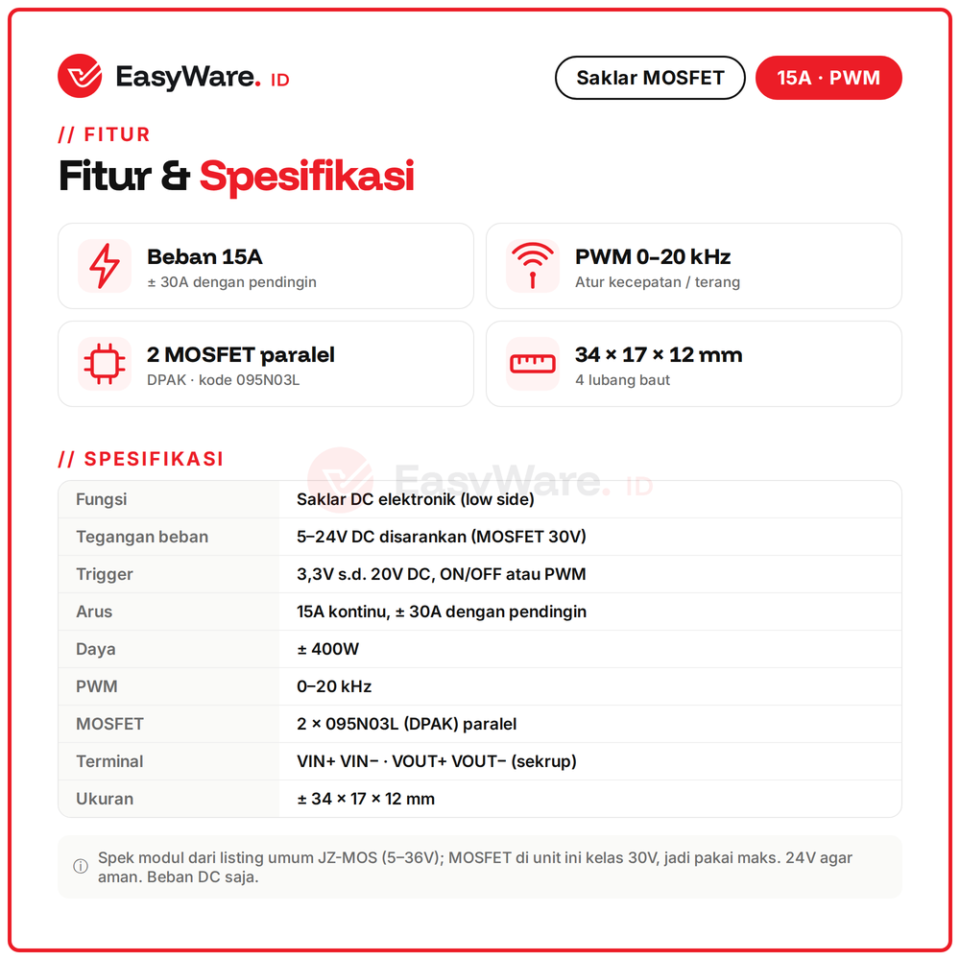

Spesifikasi
| Fungsi | saklar DC elektronik sisi negatif |
|---|---|
| Tegangan beban | 5-24V DC disarankan (MOSFET 30V) |
| Trigger | 3,3V s.d. 20V DC, ON/OFF atau PWM |
| Arus | 15A kontinu, sekitar 30A dengan pendingin |
| Daya | sekitar 400W |
| PWM | 0-20 kHz |

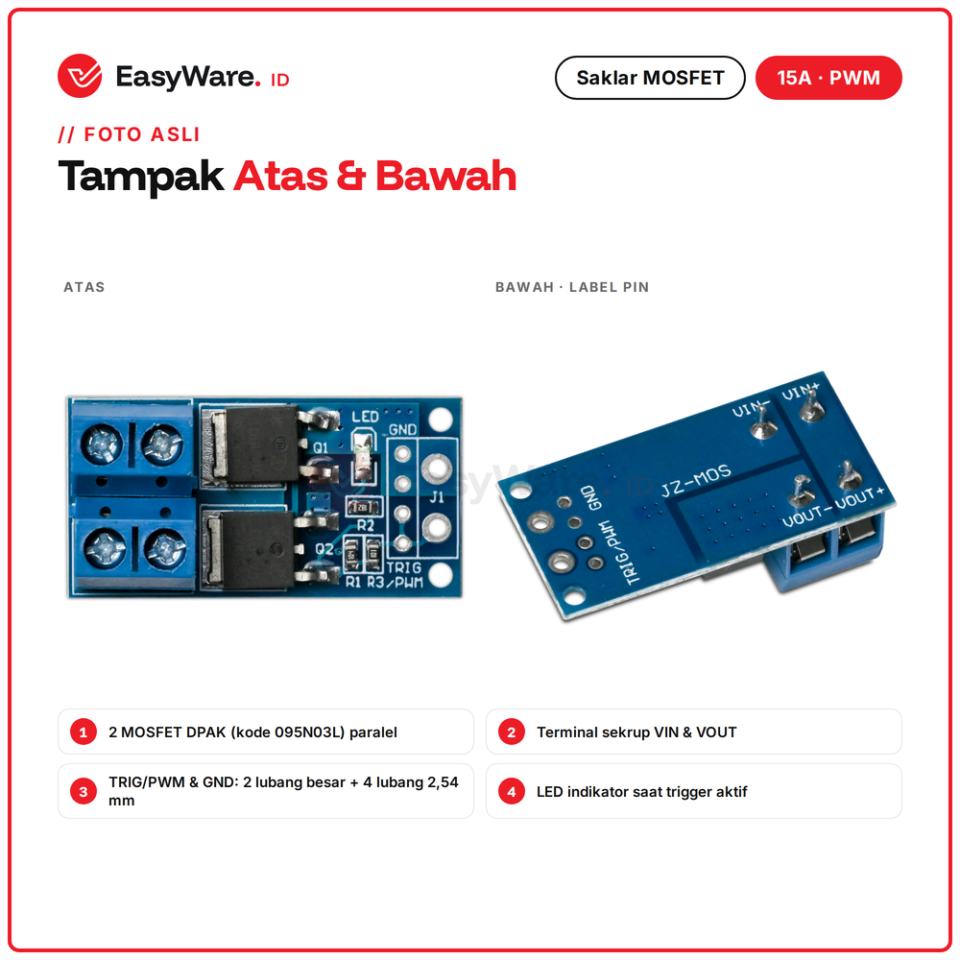

| MOSFET | 2 x 095N03L paralel |

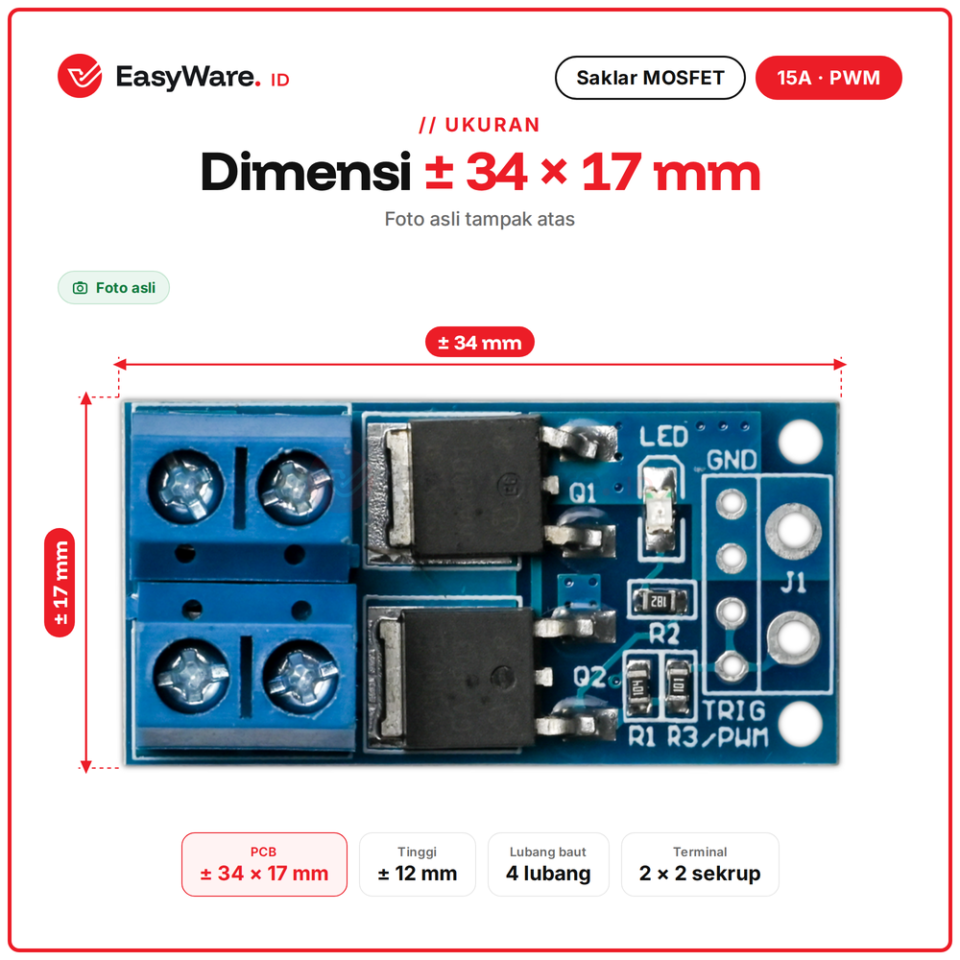

| Ukuran | sekitar 34 x 17 x 12 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000698 |

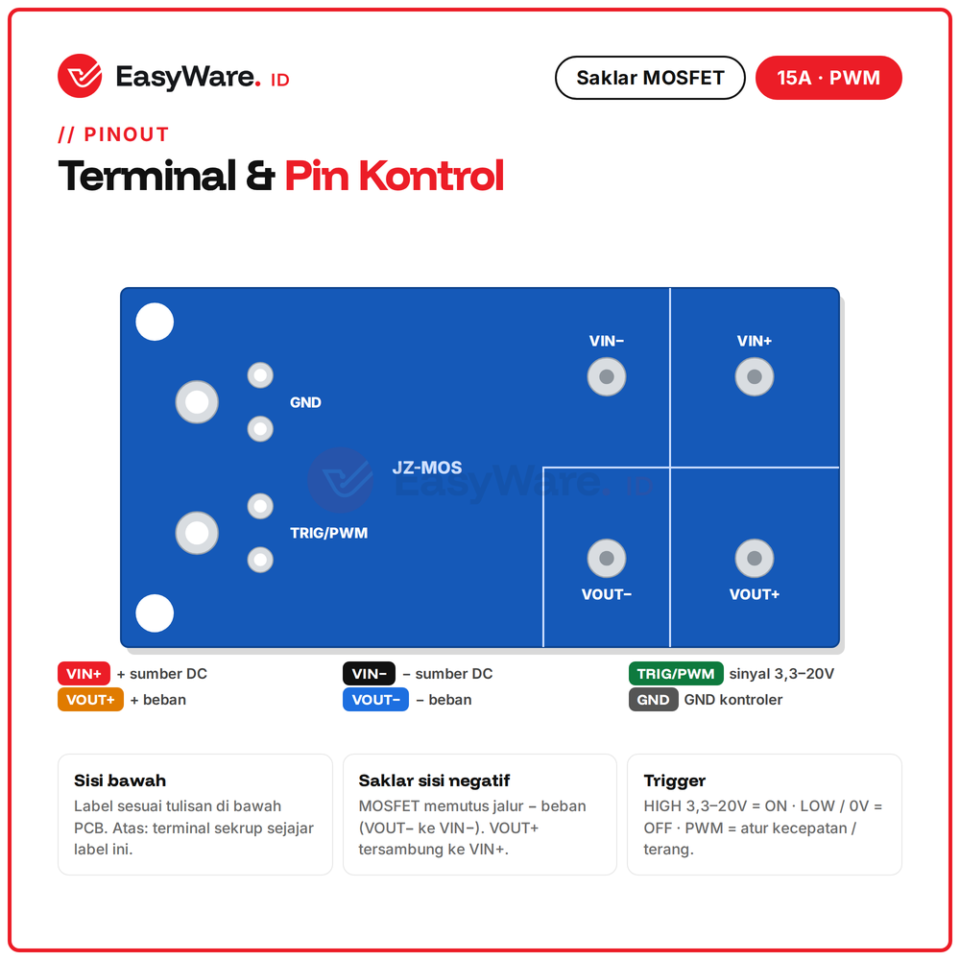

Pin
| Pin | Fungsi |
|---|---|
| VIN+ / VIN- | sumber DC |
| VOUT+ / VOUT- | ke beban |
| TRIG/PWM | sinyal kontrol 3,3-20V |
| GND | GND kontroler |

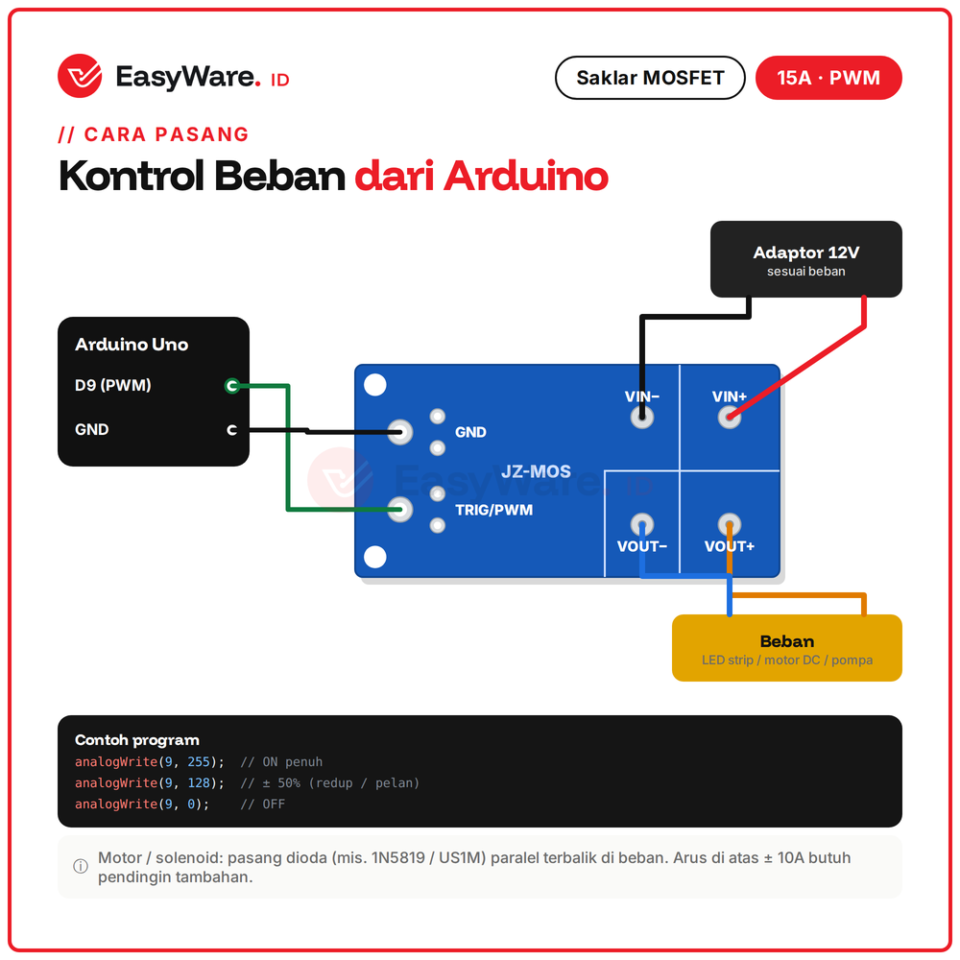

Cara Pakai
- Sambungkan adaptor ke VIN+ dan VIN-
- Sambungkan beban ke VOUT+ dan VOUT-
- TRIG/PWM ke pin PWM Arduino (misal D9), GND ke GND Arduino
- analogWrite(9, 255) untuk ON, 0 untuk OFF, nilai di antaranya untuk PWM
- Untuk motor atau solenoid tambahkan dioda paralel terbalik di beban
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Modul MOSFET ini | senyap, cepat, bisa PWM, hanya DC |
| Modul relay | bisa AC 220V, ada bunyi klik, tidak untuk PWM |

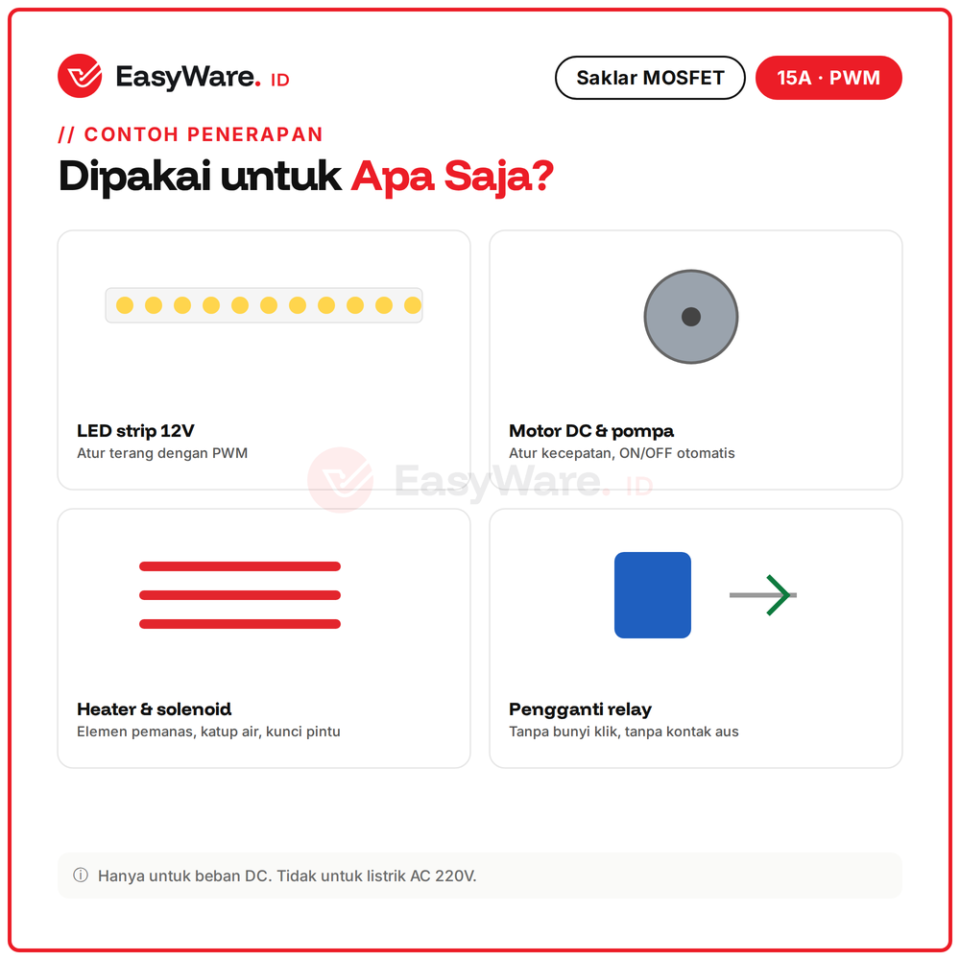

Aplikasi
✅ Atur terang LED strip 12V
✅ Atur kecepatan motor DC dan pompa
✅ Kontrol heater, solenoid, kunci pintu
✅ Pengganti relay untuk beban DC
FAQ
Bisa dari ESP32 3,3V?
Bisa, trigger mulai 3,3V.
Bisa untuk lampu 220V?
Tidak, hanya DC.
Kenapa beban tidak mati penuh?
Cek GND kontroler sudah tersambung dan sinyal LOW benar 0V.
Perlu dioda untuk motor?
Disarankan, pasang paralel terbalik di beban.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
