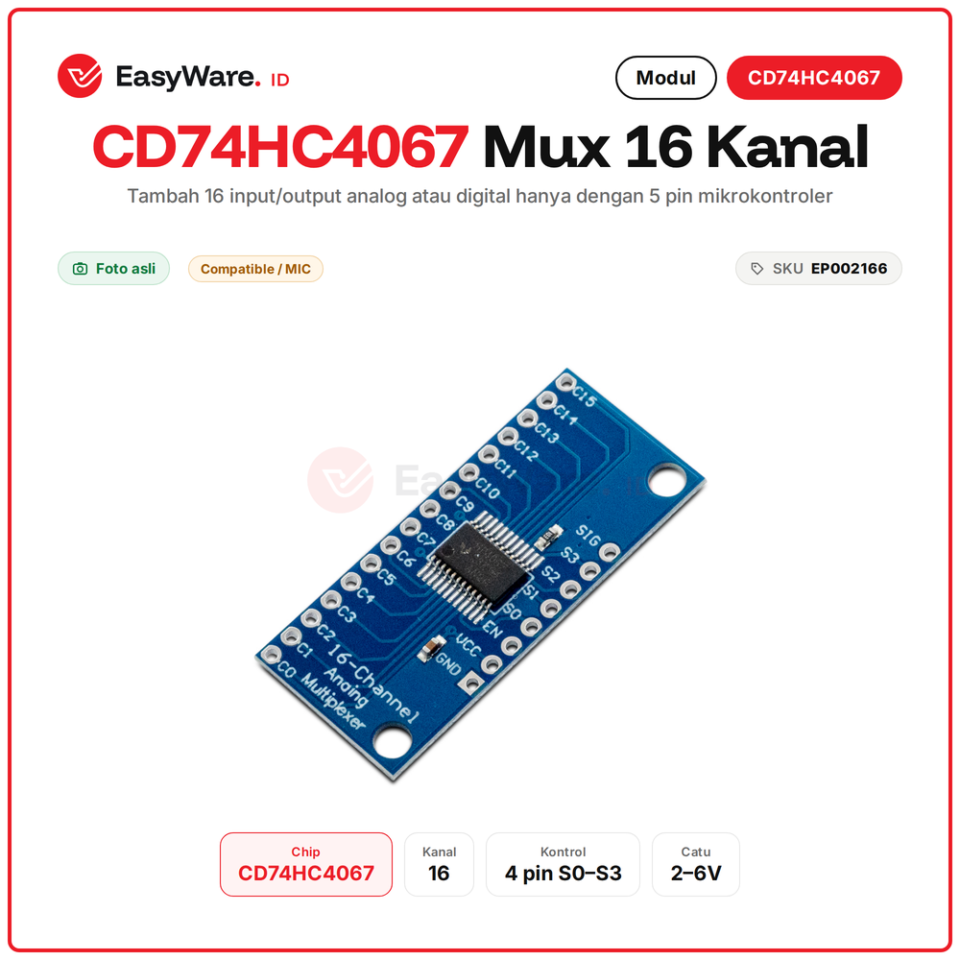

Modul CD74HC4067 Multiplexer Analog Digital 16 Channel
Di marketplace mulai Rp12.000 · lebih hemat Rp1.200
- Tanpa minimum belanja
- Dapat 10 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul multiplexer CD74HC4067 untuk menambah 16 kanal input atau output analog maupun digital, cukup memakai 5 pin mikrokontroler: 4 pin pemilih S0-S3 dan 1 pin SIG. Cocok untuk membaca banyak sensor analog dengan Arduino yang pin analognya terbatas, misalnya banyak potensio, LDR, sensor tanah, atau tombol.
Multiplexer ibarat saklar putar dengan 16 posisi. Arduino memutar saklar lewat S0-S3, lalu membaca kanal yang sedang tersambung ke SIG, bergiliran sangat cepat.

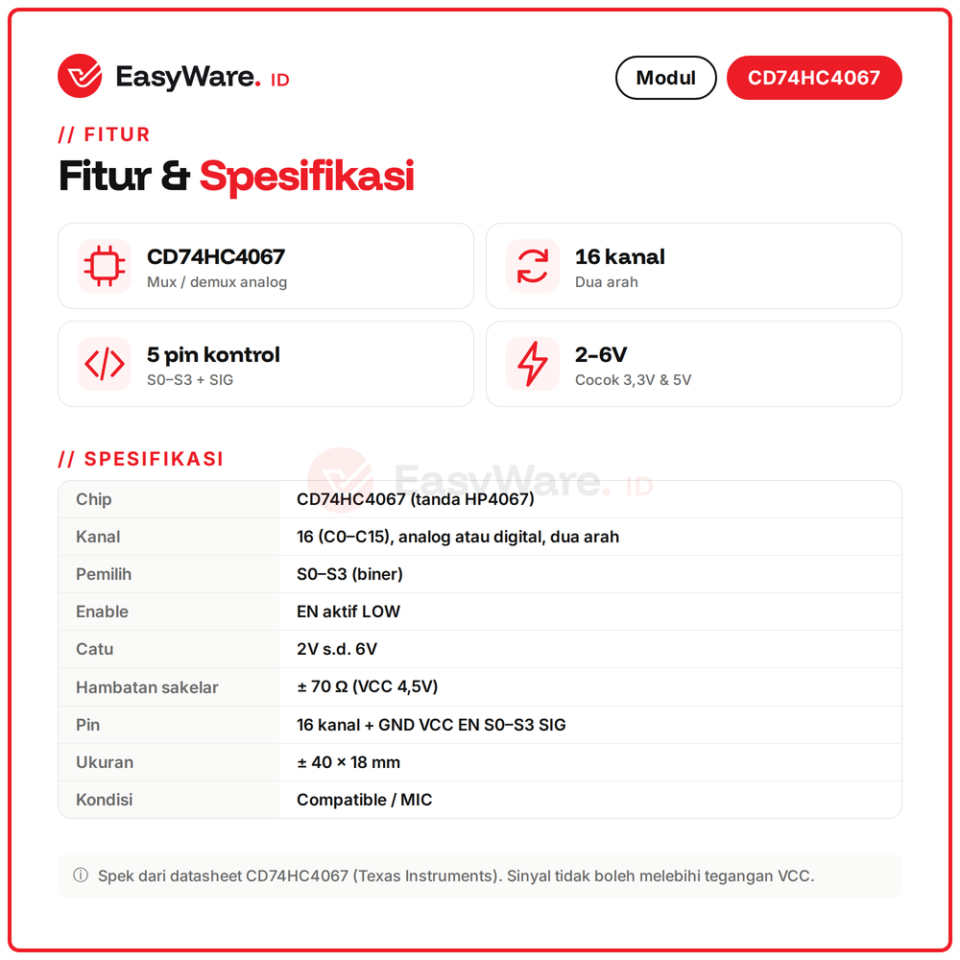

Spesifikasi
| Chip | CD74HC4067 |
|---|---|
| Kanal | 16, analog atau digital, dua arah |
| Pemilih | S0-S3 biner |
| Enable | EN aktif LOW |
| Catu | 2-6V |
| Hambatan sakelar | sekitar 70 ohm pada 4,5V |

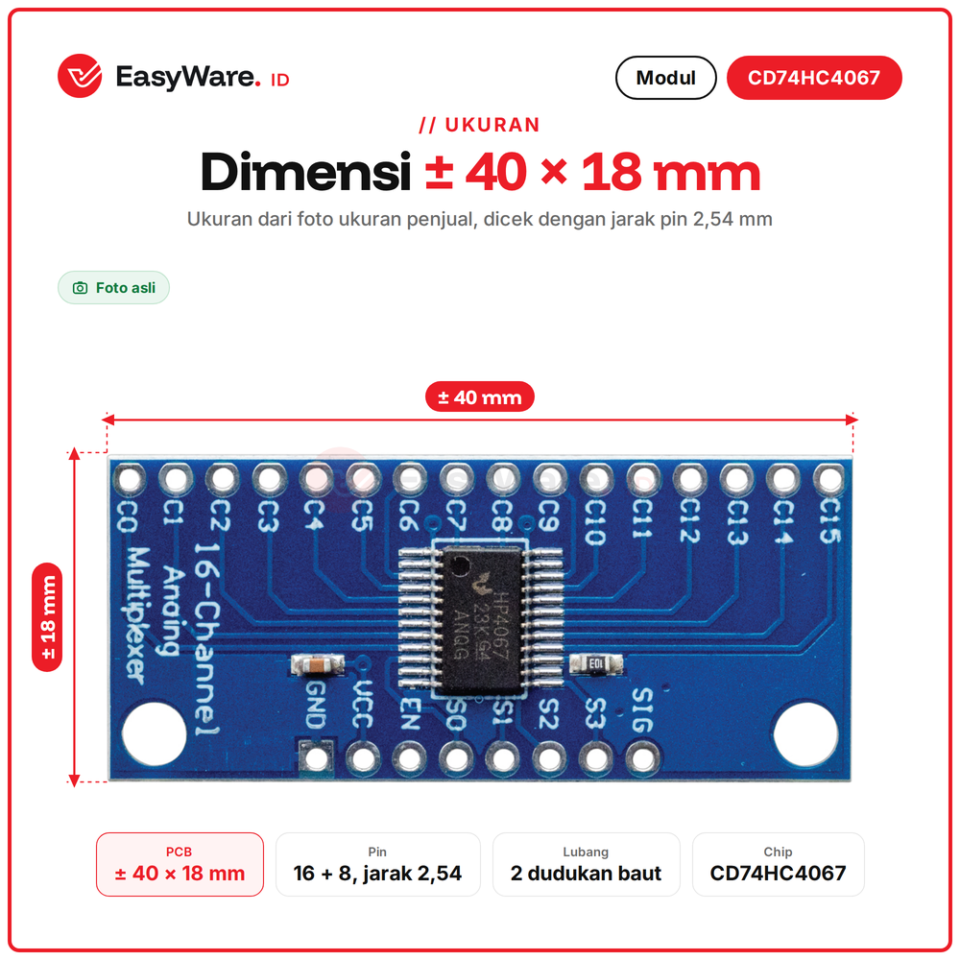

| Ukuran | sekitar 40 x 18 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002166 |

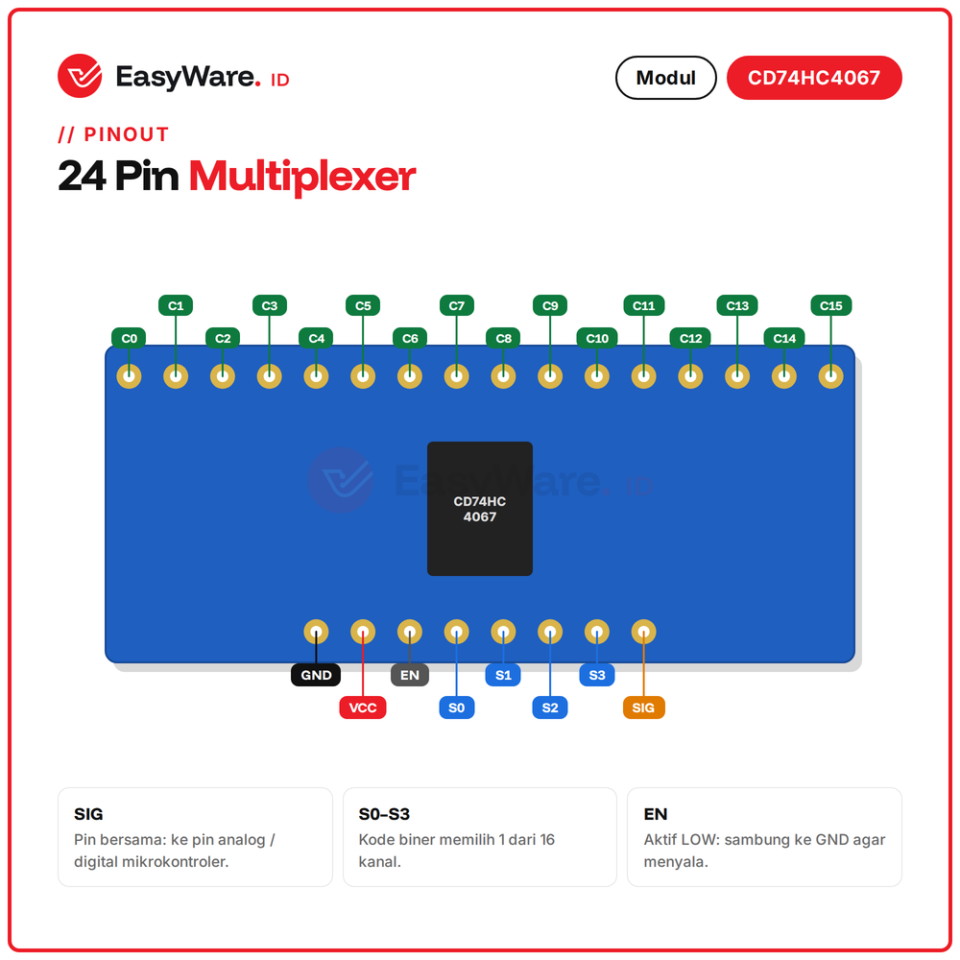

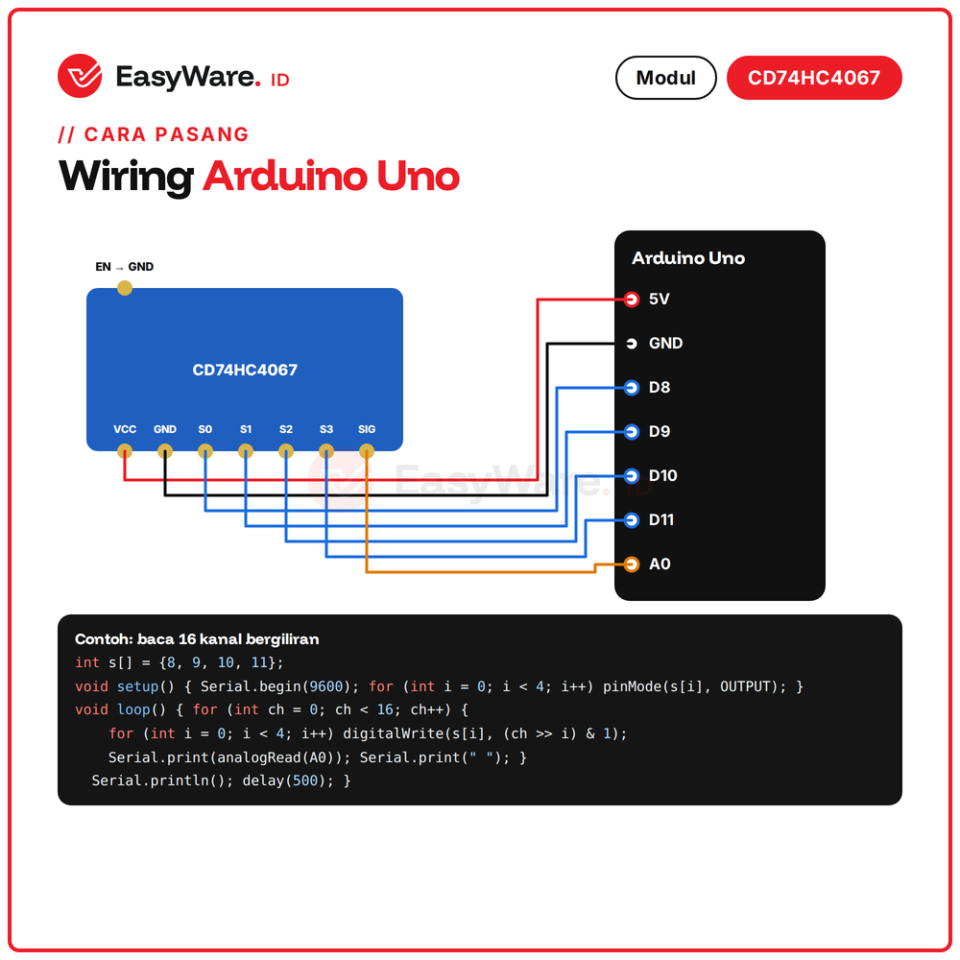

Wiring
| Pin modul | Sambung ke |
|---|---|
| VCC | 5V |
| GND | GND |
| EN | GND |
| S0-S3 | D8-D11 |
| SIG | A0 |
Cara Pakai
- VCC → 5V
- GND → GND
- EN → GND
- S0-S3 → D8-D11
- SIG → A0

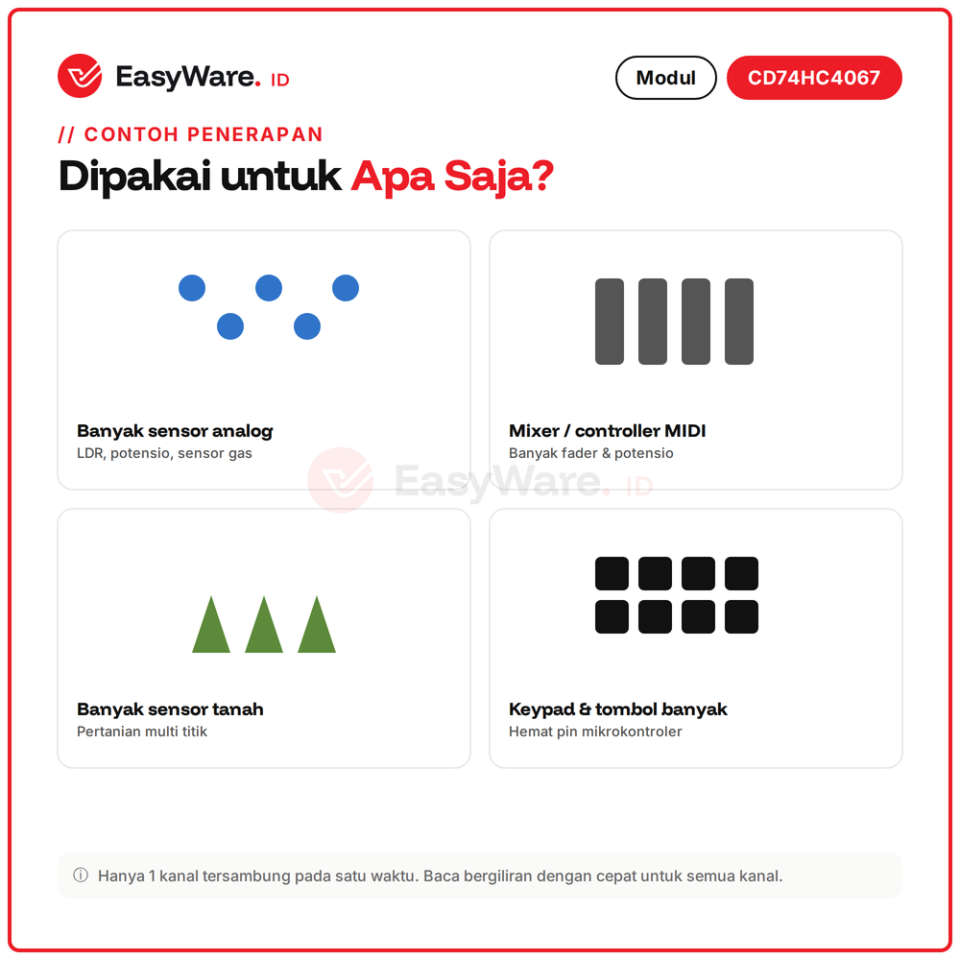

Aplikasi
✅ Membaca banyak sensor analog
✅ Controller MIDI dengan banyak fader
✅ Sensor tanah multi titik
✅ Keypad dan tombol banyak
FAQ
Bisa untuk output?
Bisa, sinyal dua arah.
Bisa ESP32 3,3V?
Bisa, catu 2-6V.
Butuh library?
Tidak wajib, cukup digitalWrite S0-S3.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | IC |
