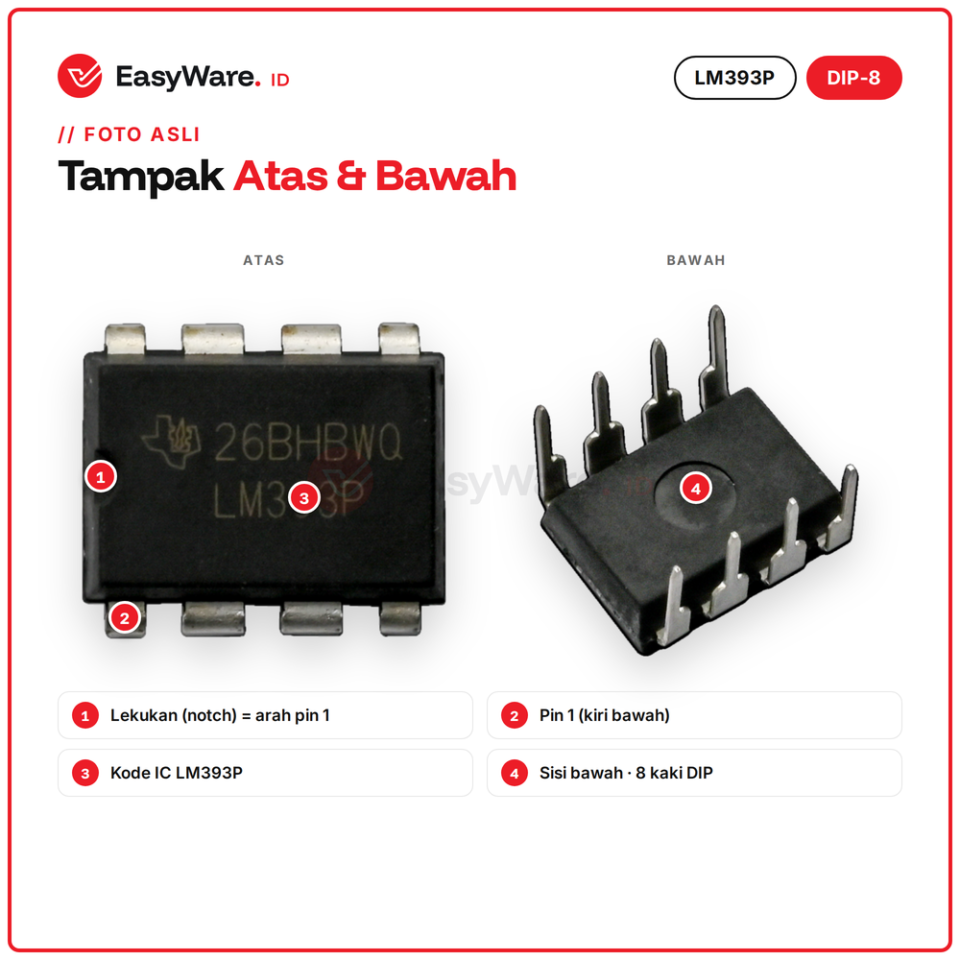

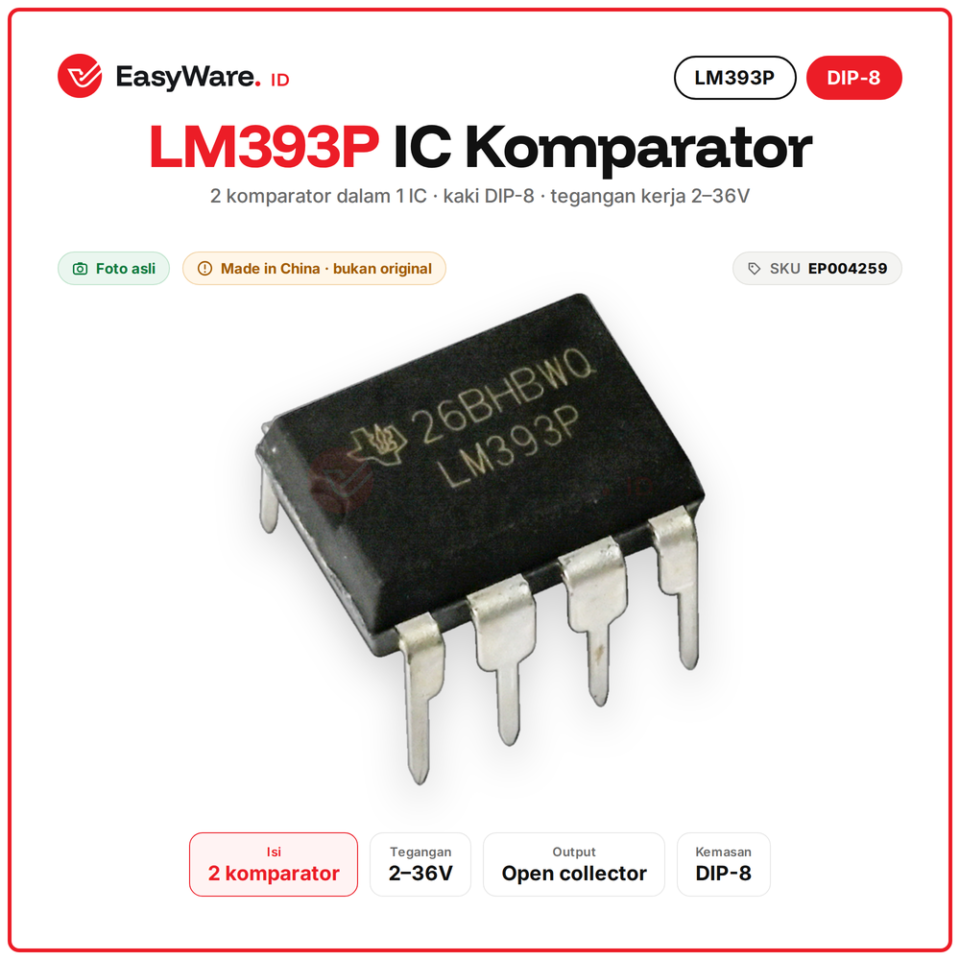

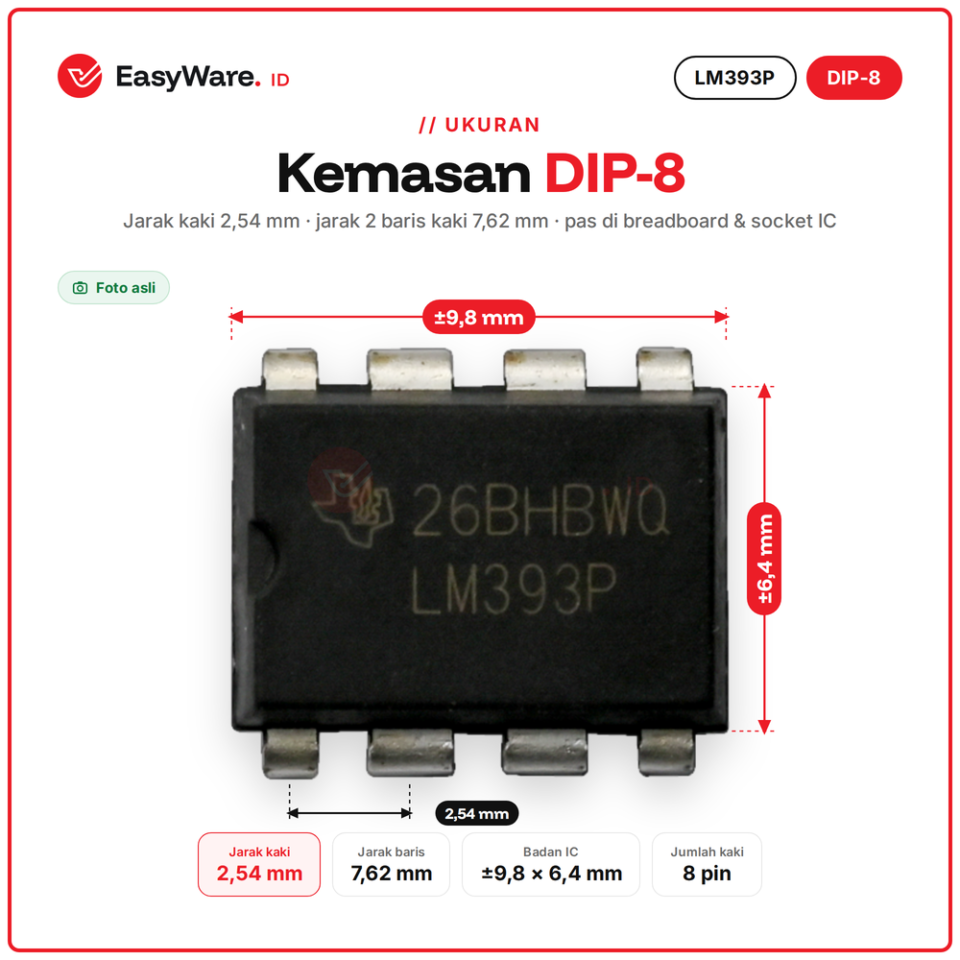

LM393P IC Komparator Ganda DIP-8 2–36V Open Collector

LM393P adalah IC berisi dua komparator independen dalam satu kemasan DIP-8. Komparator membandingkan dua tegangan di inputnya, lalu outputnya berubah tegas sesuai tegangan mana yang lebih besar. Ibaratnya timbangan: begitu satu sisi sedikit lebih berat, jarumnya langsung jatuh ke satu arah, tidak berhenti di tengah.

IC ini bekerja dari tegangan rendah 2V hingga 36V, dengan arus suplai sangat kecil. Rentang inputnya mencakup GND, sehingga cocok untuk sensor yang outputnya mendekati 0V. LM393 juga merupakan IC yang dipakai di banyak modul sensor populer (LDR, kelembaban tanah, sensor api), jadi bisa dipakai untuk membuat rangkaian sendiri atau mengganti IC modul yang rusak.

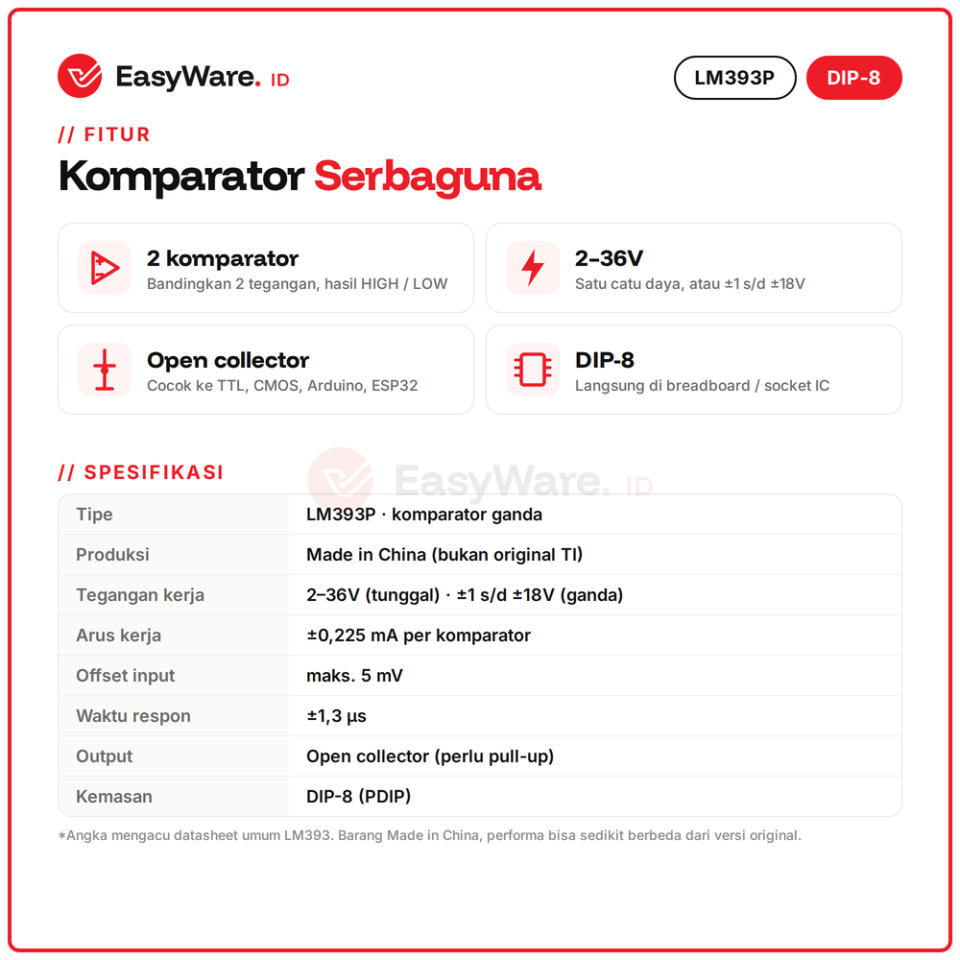

Spesifikasi

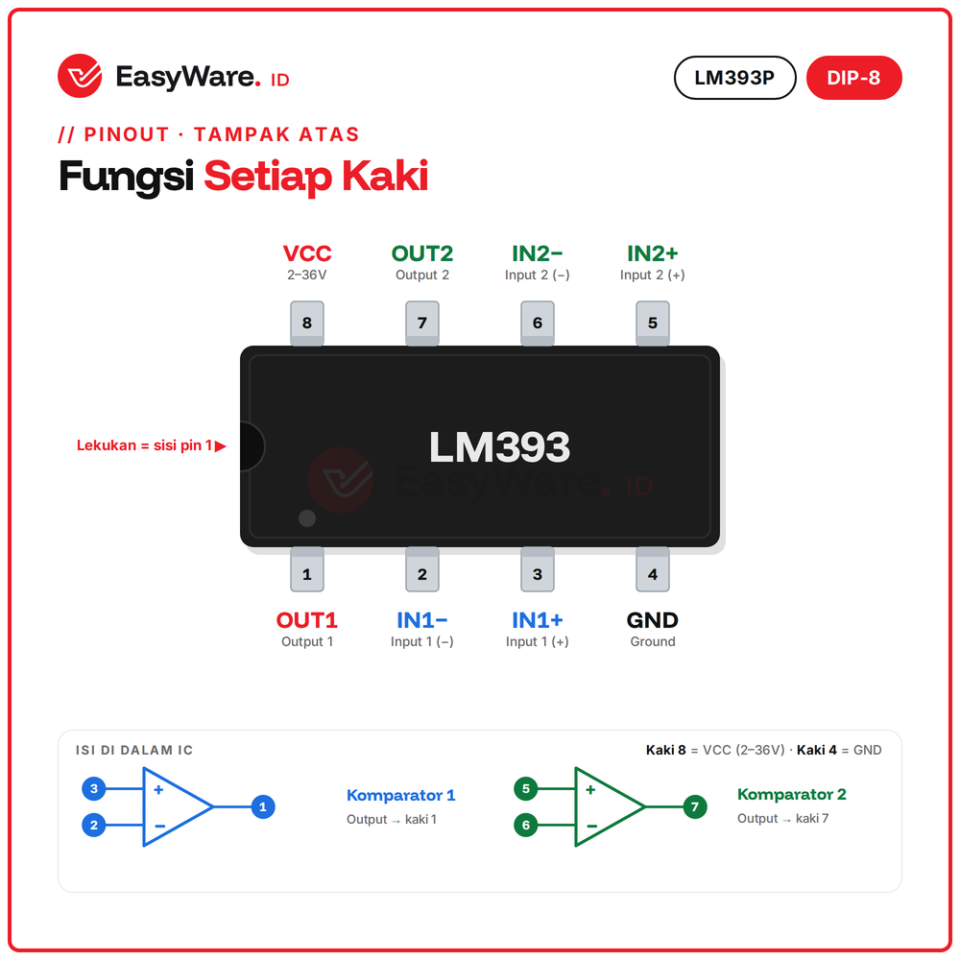

Pinout DIP-8

Cara Kerja Output Open Collector

Output LM393 bekerja seperti saklar yang hanya bisa menyambung ke GND. Saat IN+ lebih kecil dari IN−, saklar tertutup dan output menjadi LOW. Saat IN+ lebih besar dari IN−, saklar terbuka dan output "mengambang". Karena itu output wajib diberi resistor pull-up (misalnya 10kΩ) ke VCC, yang berfungsi seperti pegas pintu yang menarik output kembali ke HIGH.

Kelebihannya, tegangan pull-up boleh berbeda dari VCC IC. Contohnya, IC diberi 12V tapi output di-pull-up ke 3.3V, sehingga aman langsung masuk ke pin ESP32.

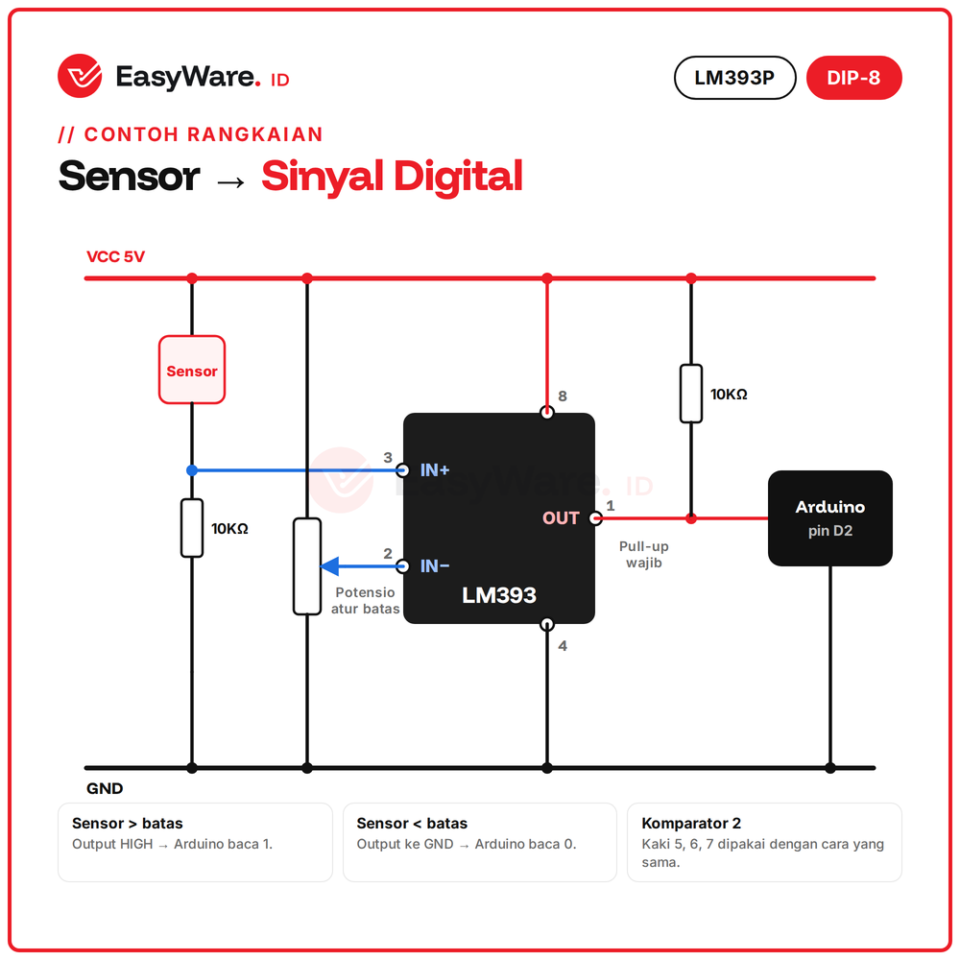

Contoh Rangkaian: Sensor Cahaya Sederhana

1. Buat pembagi tegangan dari LDR dan resistor, sambungkan titik tengahnya ke IN+ (pin 3).
2. Pasang potensiometer 10kΩ ke IN− (pin 2) sebagai pengatur ambang.
3. Pasang resistor pull-up 10kΩ dari OUT1 (pin 1) ke VCC.
4. Hubungkan OUT1 ke pin digital Arduino/ESP32, atau ke LED/transistor untuk menggerakkan relay.

Perbandingan dengan IC Serupa

Aplikasi

✅ Pembanding sensor (LDR, kelembaban tanah, suhu)
✅ Indikator baterai lemah
✅ Detektor ambang tegangan dan window comparator
✅ Zero-cross detector dan pembentuk sinyal kotak
✅ Penggerak relay/LED berdasarkan batas sensor
✅ Pengganti IC pada modul sensor yang rusak

FAQ

Kenapa output selalu LOW atau tidak berubah?
Paling sering karena resistor pull-up belum dipasang. Tanpa pull-up, output open collector tidak bisa menghasilkan HIGH.

Bisakah LM358 dipakai sebagai pengganti?
Bisa untuk aplikasi sederhana, tapi LM358 adalah op-amp yang lebih lambat dan output-nya kurang tegas. Untuk fungsi pembanding, LM393 lebih tepat.

Apakah aman dihubungkan langsung ke ESP32 (3.3V)?
Aman, selama resistor pull-up output disambungkan ke 3.3V, bukan ke tegangan suplai IC yang lebih tinggi.

Kenapa output bergetar saat tegangan input hampir sama?
Saat kedua input nyaris sama, noise kecil bisa membuat output bolak-balik. Tambahkan resistor umpan balik kecil (histeresis) dari output ke IN+ agar perpindahannya stabil.

Catatan: produk ini Made in China (MIC), bukan original Texas Instruments. Marking/logo pada body tidak menandakan buatan pabrikan tersebut. Fungsi sesuai spesifikasi di atas.
