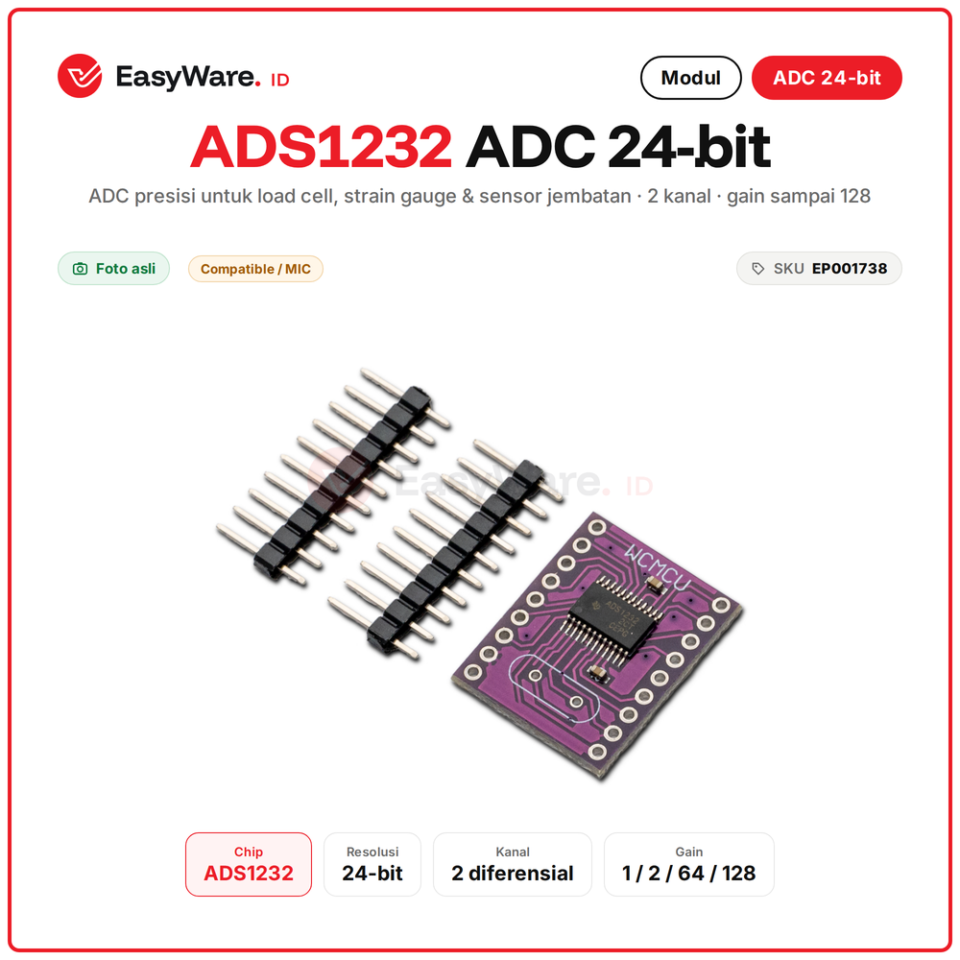

Modul ADC ADS1232 24 Bit 2 Channel Load Cell Timbangan Strain Gauge WCMCU-1232 Arduino
Di marketplace mulai Rp90.000 · lebih hemat Rp9.000
- Tanpa minimum belanja
- Dapat 81 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

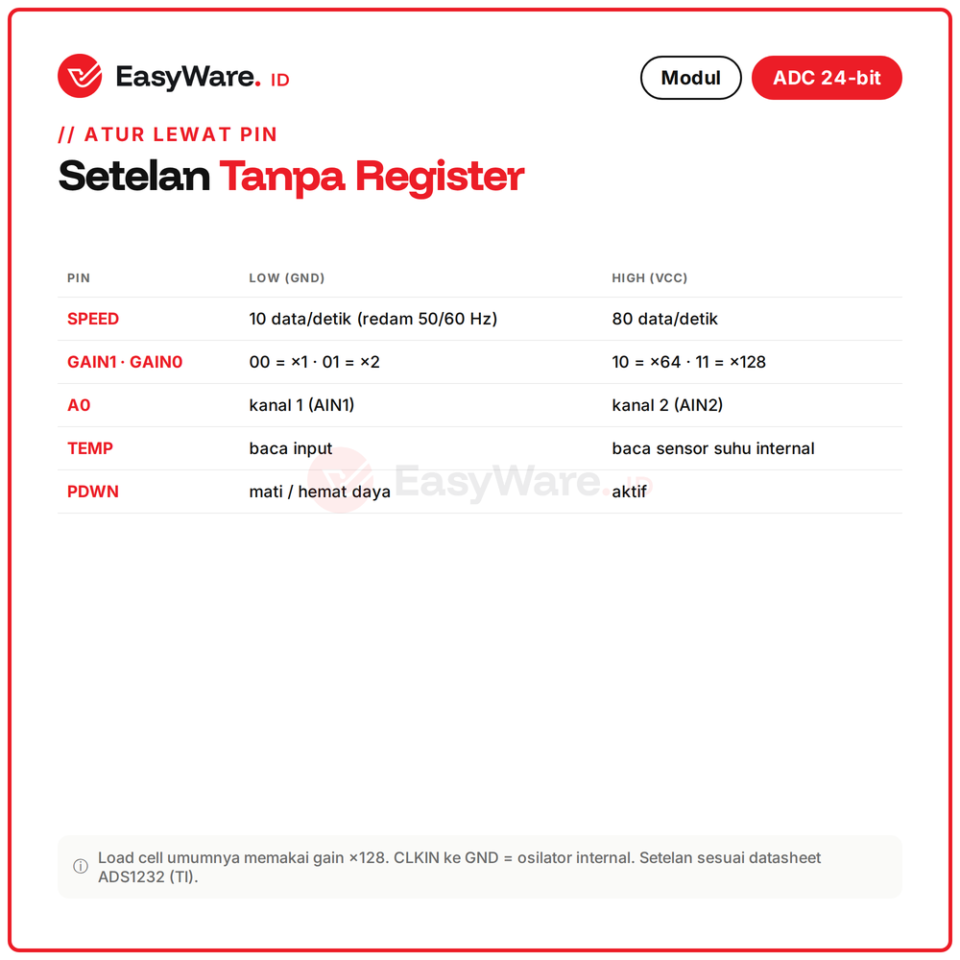

Modul ADC 24 bit ADS1232 untuk membaca sinyal sangat kecil seperti load cell timbangan dan strain gauge, dengan 2 kanal diferensial dan sensor suhu internal. Gain bisa dipilih 1, 2, 64, atau 128 dan kecepatan 10 atau 80 sampel per detik. Antarmuka 2 kabel DOUT dan SCLK, mudah ke Arduino.
ADS1232 ibarat kaca pembesar untuk tegangan: sinyal load cell yang hanya beberapa milivolt diperbesar lalu diubah menjadi angka digital 24 bit.

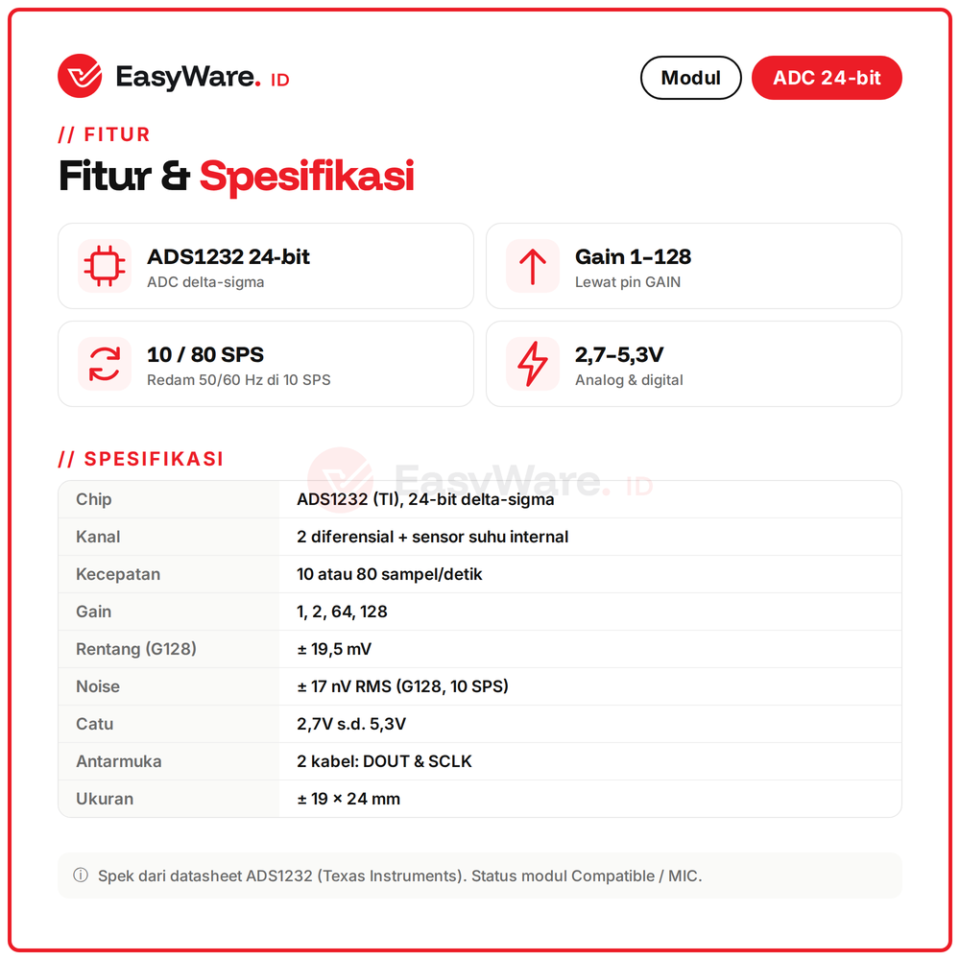

Spesifikasi
| Chip | ADS1232 (TI), 24 bit delta-sigma |
|---|---|
| Kanal | 2 diferensial + sensor suhu internal |
| Kecepatan | 10 atau 80 sampel per detik |
| Gain | 1, 2, 64, 128 |
| Rentang (gain 128) | sekitar 19,5 mV |
| Noise | sekitar 17 nV RMS (gain 128, 10 SPS) |
| Catu | 2,7V sampai 5,3V |
| Antarmuka | 2 kabel DOUT dan SCLK |

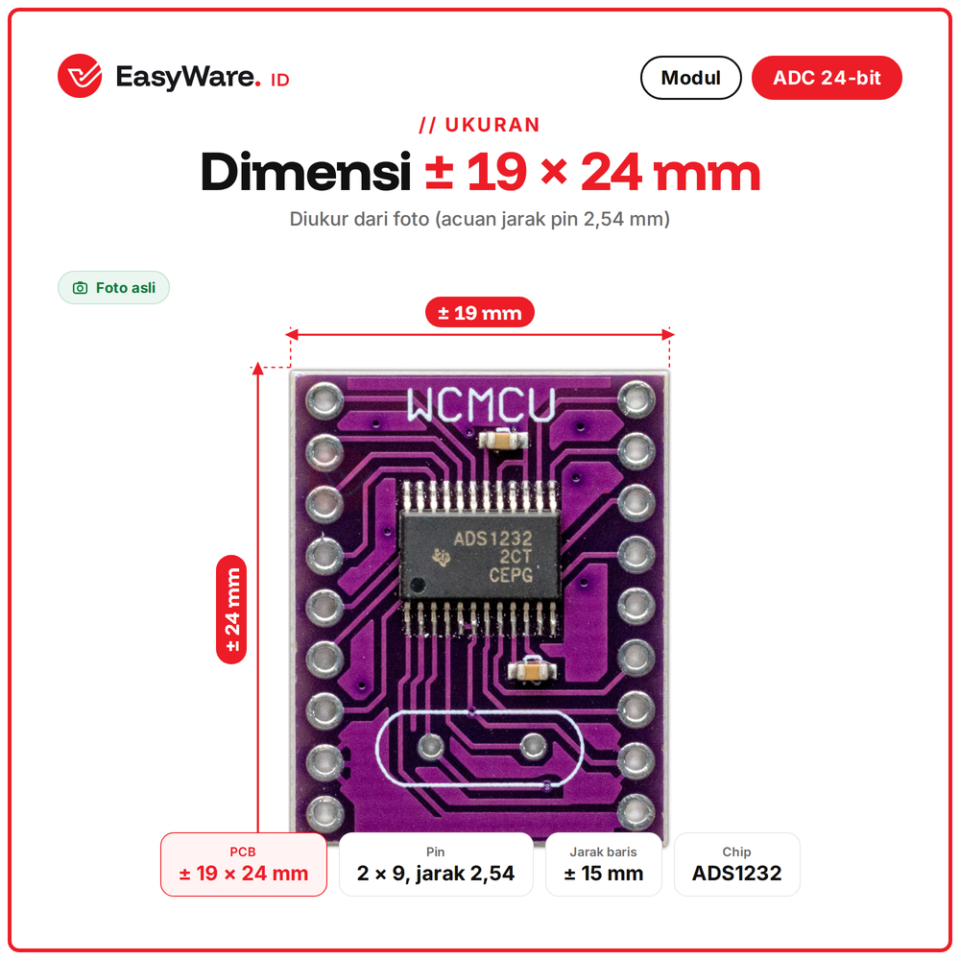

| Ukuran | sekitar 19 x 24 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001738 |

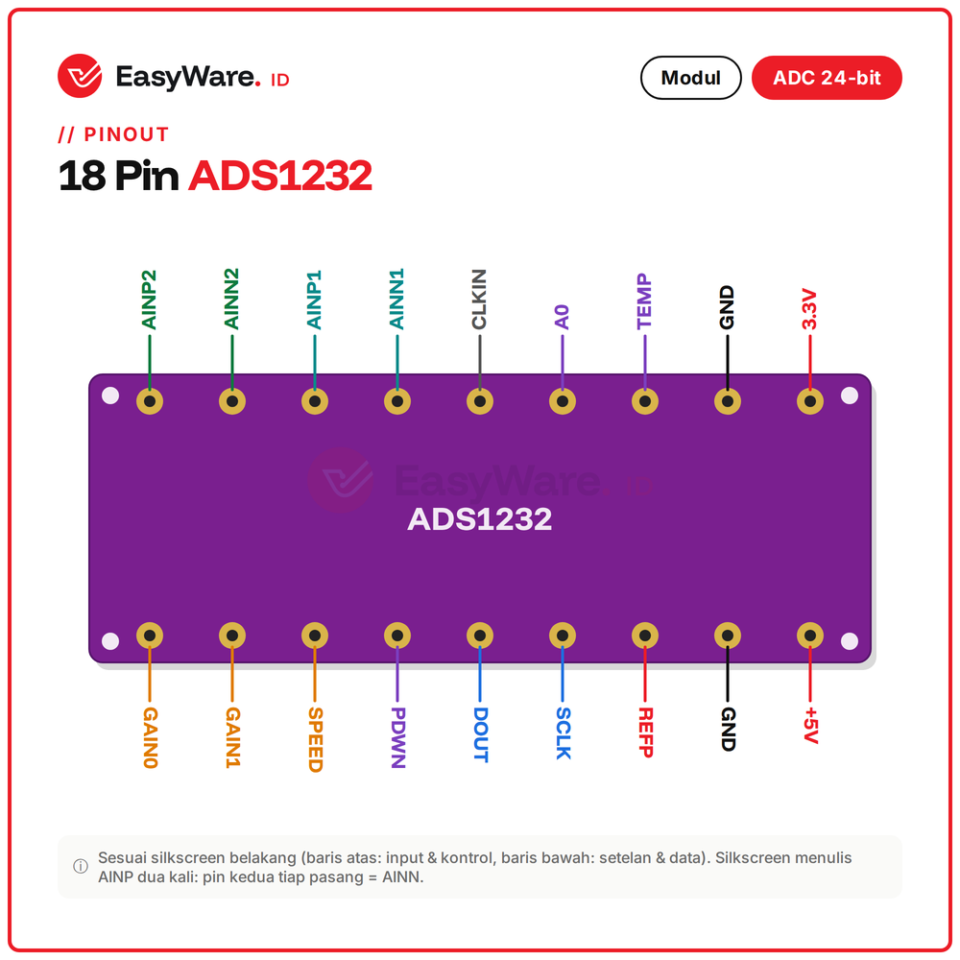

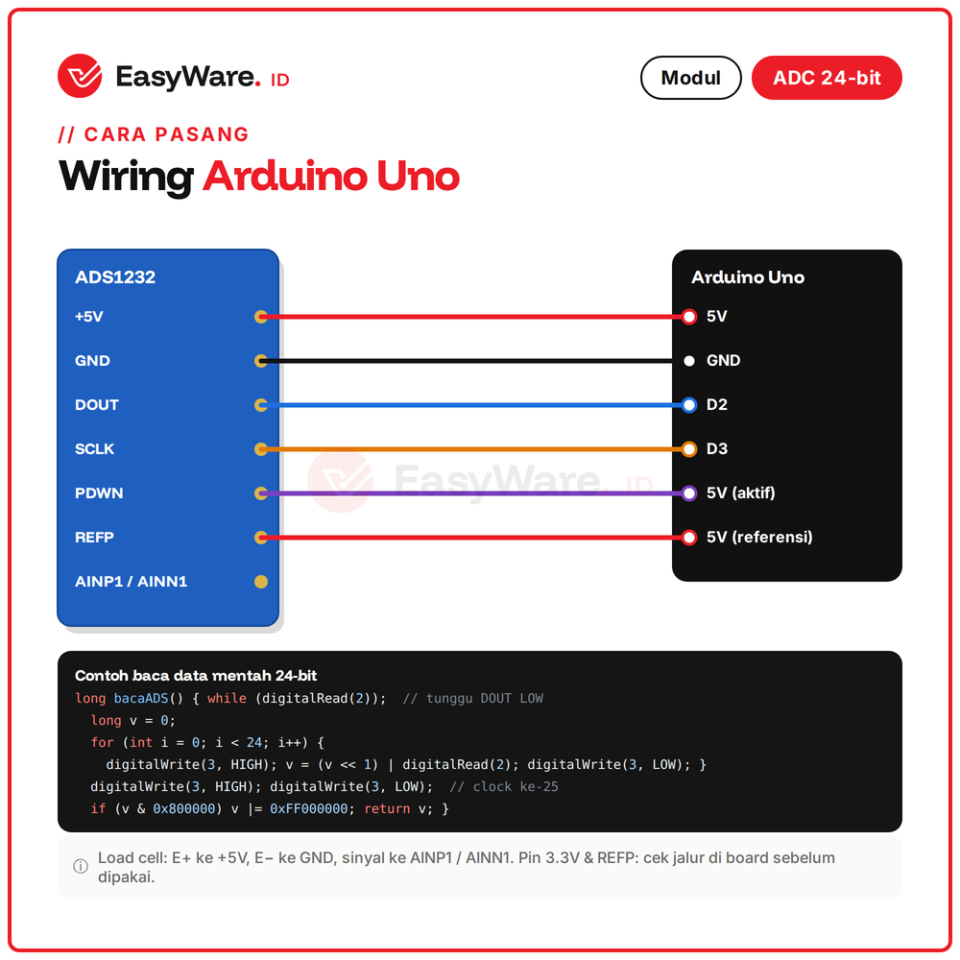

Wiring
| Pin modul | Sambung ke |
|---|---|
| +5V | 5V |
| GND | GND |
| DOUT | D2 |
| SCLK | D3 |
| PDWN | 5V (aktif) |
| REFP | 5V (referensi) |
Cara Pakai
- +5V → 5V
- GND → GND
- DOUT → D2
- SCLK → D3
- PDWN → 5V (aktif)
Aplikasi
✅ Timbangan digital presisi
✅ Strain gauge dan uji material
✅ Sensor tekanan jembatan
✅ Instrumentasi lab
FAQ
Bedanya dengan HX711?
ADS1232 punya 2 kanal diferensial setara, sensor suhu, dan noise rendah.
Gain untuk load cell?
Umumnya 128.
Library?
Cari library ADS1232 di Arduino IDE.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 5 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Sensor |
