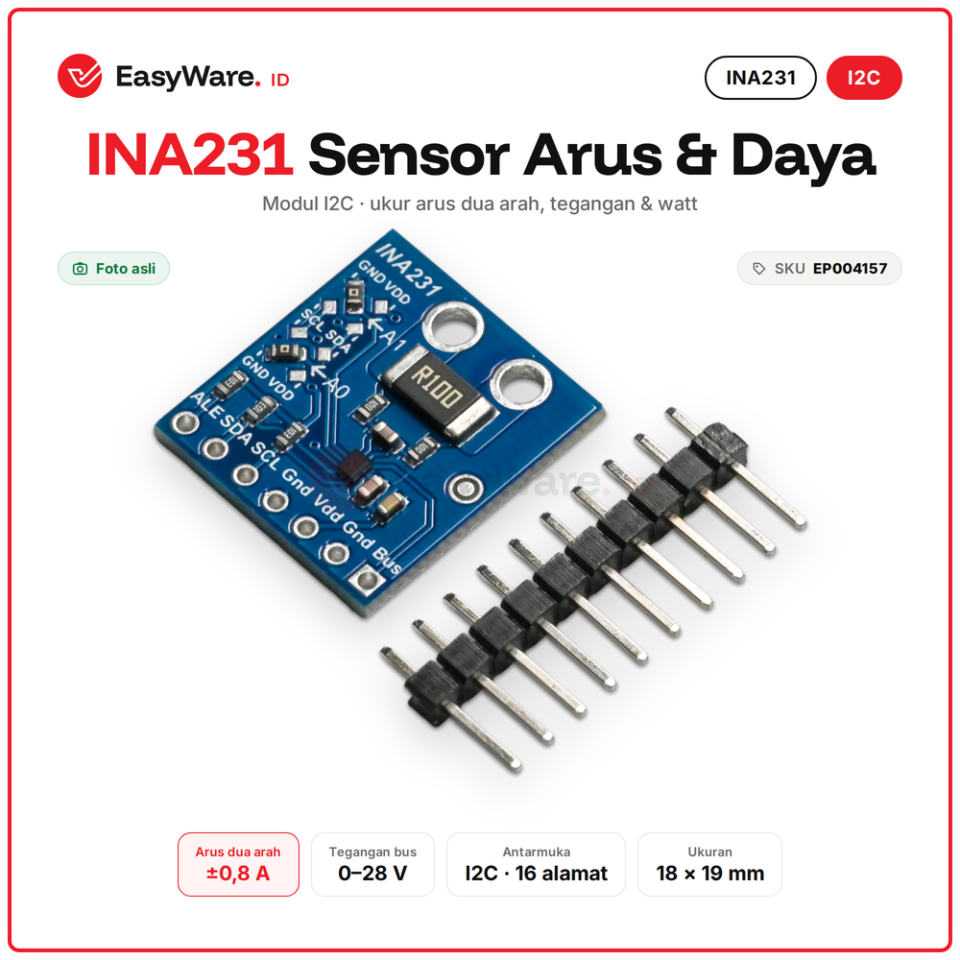

INA231 INA 231 I2C Bi-directional Current Voltage Power Monitoring Sensor Module 28V Arduino ESP32
Di marketplace mulai Rp50.000 · lebih hemat Rp5.000
- Tanpa minimum belanja
- Dapat 45 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi
Modul INA231 adalah sensor monitoring daya berbasis chip INA231 dari Texas Instruments. Modul ini mengukur arus, tegangan bus, dan daya, lalu mengirim hasilnya secara digital lewat I2C. Arus terbaca dua arah (bi-directional), sehingga satu sensor cukup untuk memantau proses charge sekaligus discharge baterai. Perhitungan daya dilakukan langsung di dalam chip, jadi mikrokontroler tinggal membaca hasil akhirnya.
Modul ini dilengkapi pin ALERT yang bisa diprogram untuk memberi sinyal saat arus, tegangan, atau daya melewati batas tertentu. Fitur ini berguna untuk proteksi overcurrent atau untuk membangunkan mikrokontroler dari mode hemat daya.
Cara Kerja
Arus beban dilewatkan melalui resistor shunt bernilai sangat kecil (0.1Ω). Saat arus mengalir, timbul penurunan tegangan kecil di shunt. ADC 16-bit di dalam INA231 membaca penurunan tegangan ini dengan resolusi 2.5µV, lalu mengubahnya menjadi nilai arus. Ibaratnya meteran air yang membaca beda tekanan di potongan pipa sempit: makin deras aliran, makin besar bedanya. Di saat yang sama, chip juga membaca tegangan bus, lalu mengalikan keduanya menjadi nilai daya.

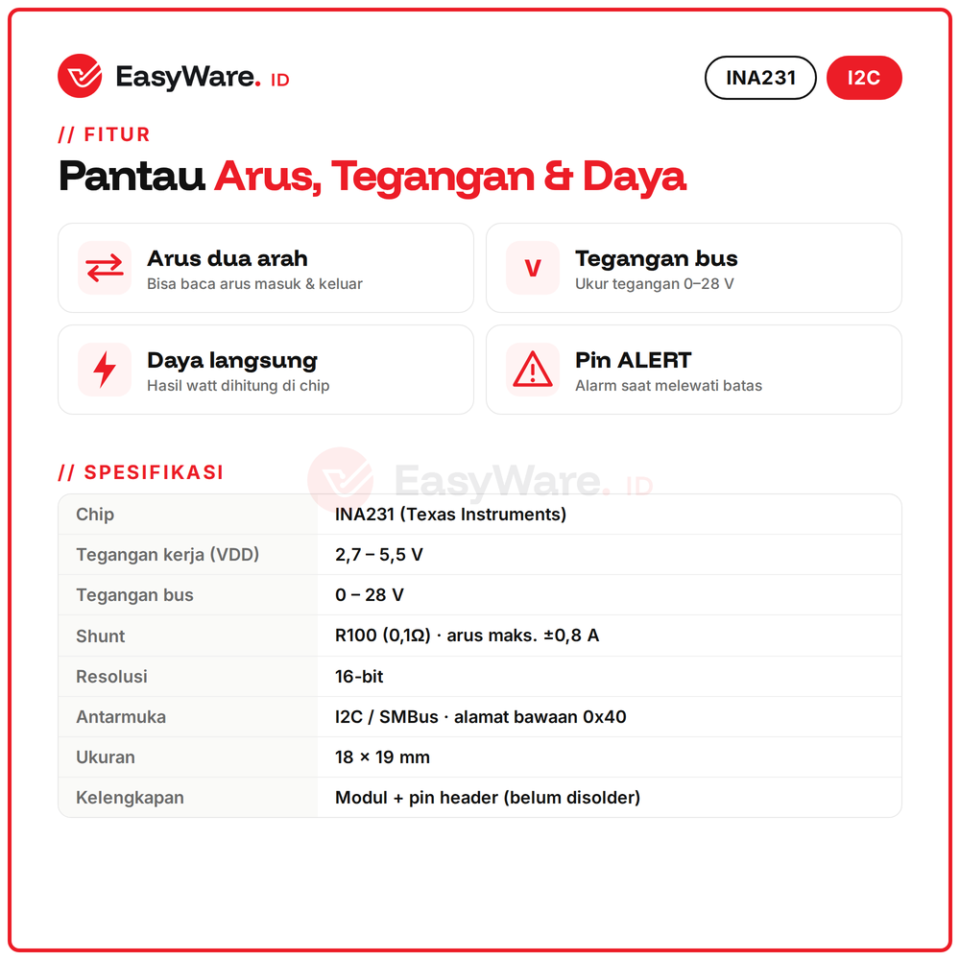

Spesifikasi
| Parameter | Nilai |
|---|---|
| Chip | INA231 (Texas Instruments) |
| Interface | I2C |
| Pengukuran | Arus, tegangan bus, daya |
| Arah arus | Bi-directional |
| Tegangan bus terukur | 0 – 28V |
| ADC | 16-bit |
| Resistor shunt | 0.1Ω (R100) |
| Arus maksimal terukur | ±0.8A |
| Resolusi arus | 25µA per step |
| Resolusi tegangan bus | 1.25mV per step |
| Tegangan kerja (VDD) | 2.7V – 5.5V |
| Averaging & waktu konversi | Dapat diatur |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP004157 |

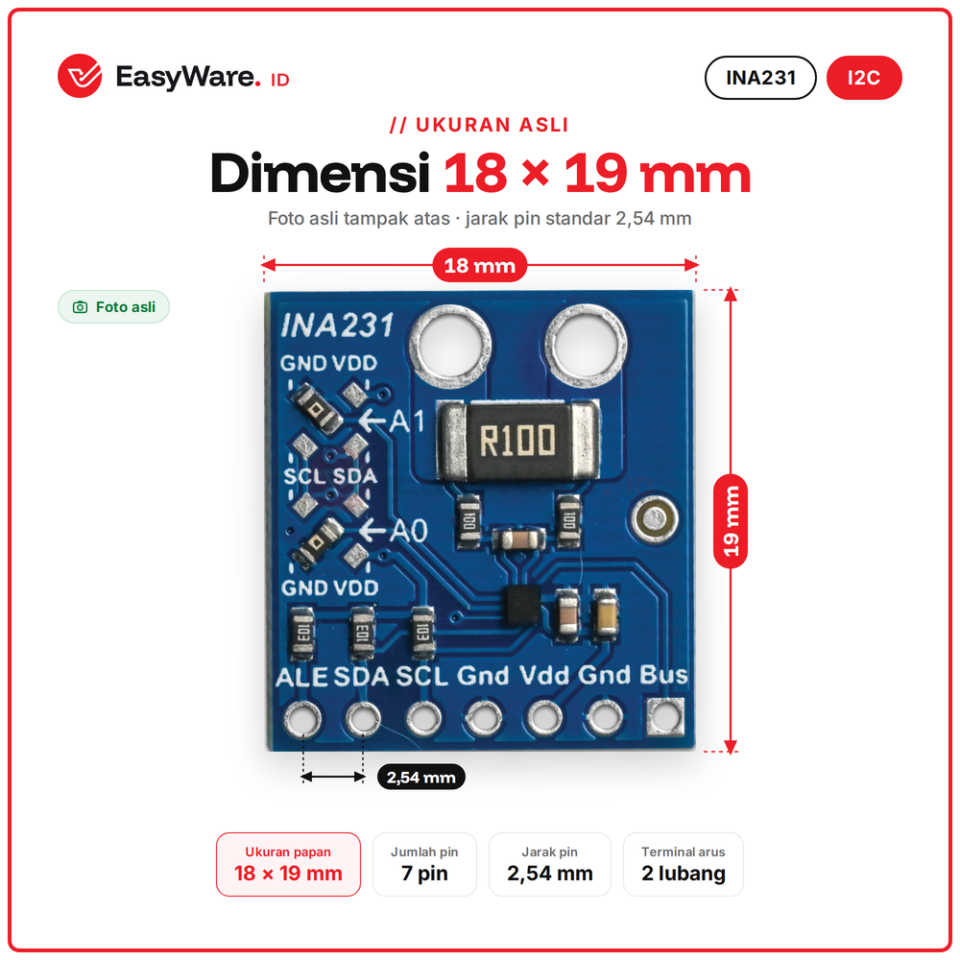

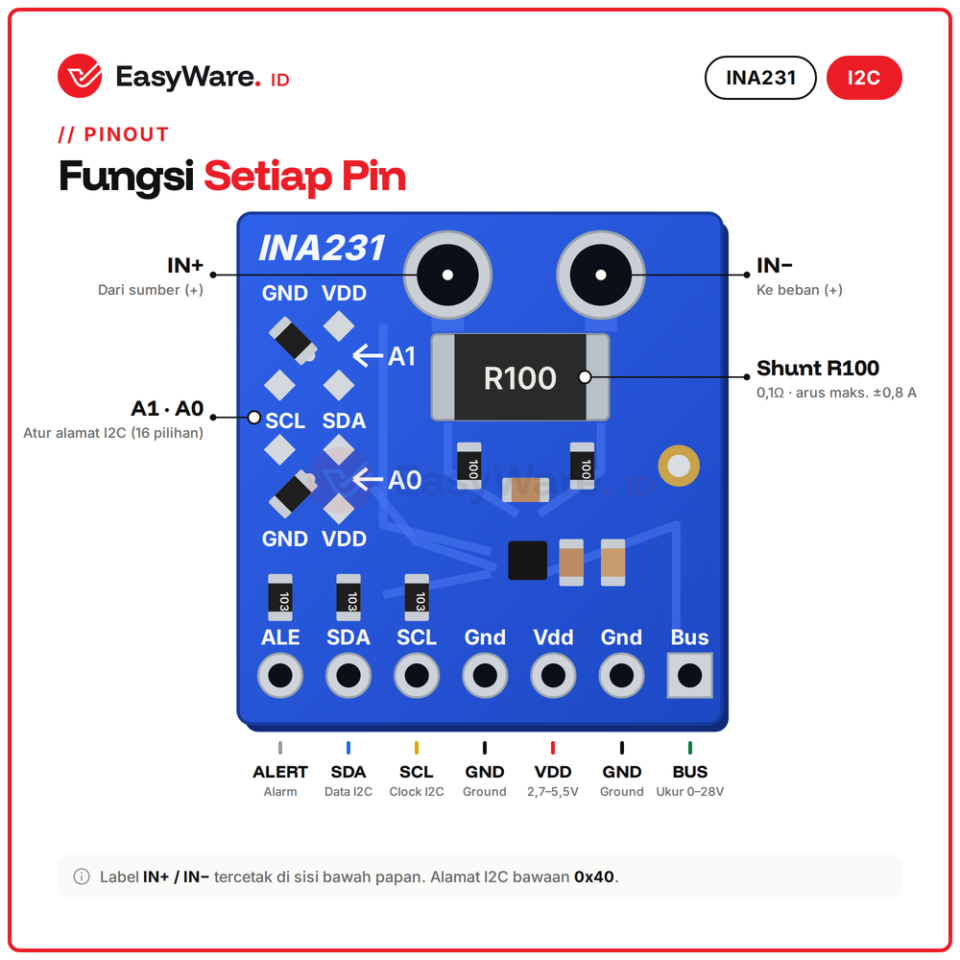

Konfigurasi Pin
| Pin | Fungsi |
|---|---|
| ALE | Output alert (batas arus/tegangan/daya) |
| SDA | Data I2C |
| SCL | Clock I2C |
| VDD | Catu daya modul 3.3V atau 5V |
| GND | Ground |
| BUS | Input tegangan bus yang dipantau |

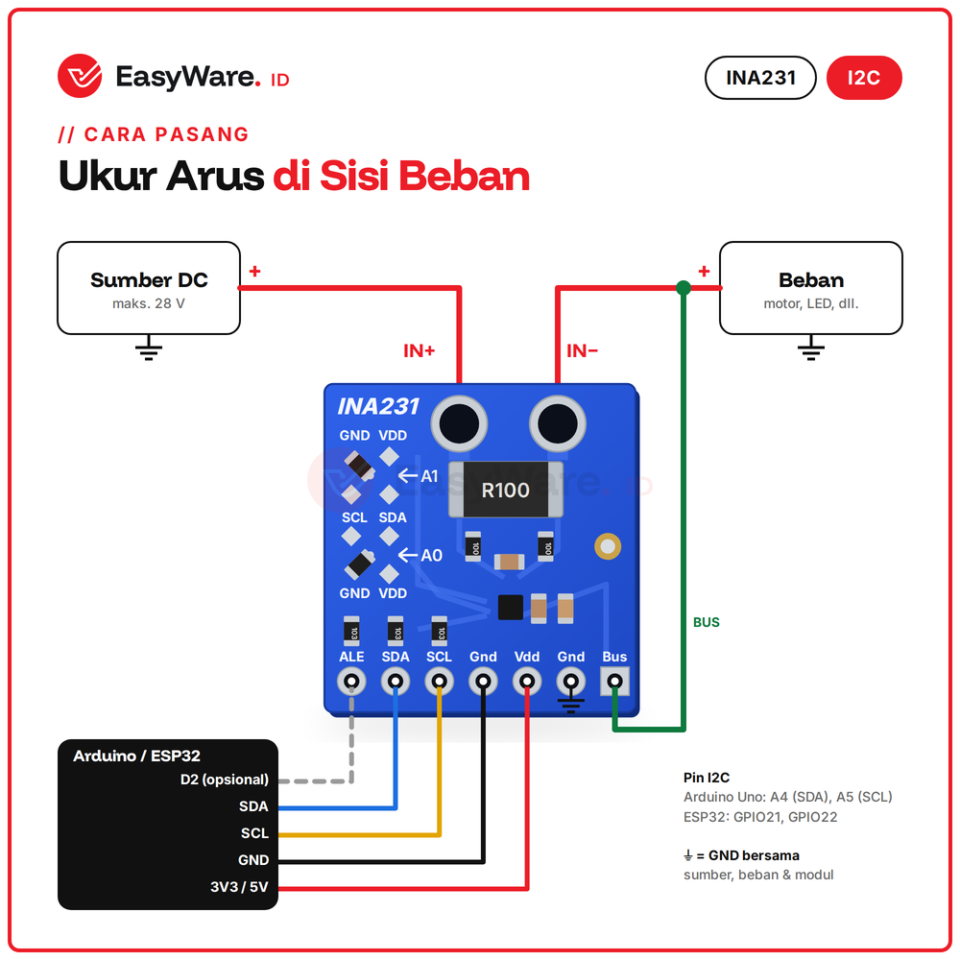

Cara Pakai Singkat
- Hubungkan VDD ke 3.3V atau 5V, dan GND ke GND mikrokontroler.
- Hubungkan SDA dan SCL ke pin I2C (Arduino Uno: A4/A5, ESP32: GPIO21/GPIO22).
- Lewatkan jalur arus beban melalui shunt sesuai gambar pinout.
- Isi register kalibrasi sesuai nilai shunt 0.1Ω.
- Baca nilai arus, tegangan, dan daya dari register hasil.
Perbandingan dengan Sensor Arus Lain
| Sensor | Tegangan Bus | Output | Pin Alert | Cocok untuk |
|---|---|---|---|---|
| INA219 | 0 – 26V | I2C, ADC 12-bit | Tidak | Monitoring umum |
| INA231 | 0 – 28V | I2C, ADC 16-bit | Ya | Arus kecil, presisi tinggi |
| ACS712 | – | Analog (Hall) | Tidak | Arus besar, terisolasi |
Aplikasi
✅ Monitoring konsumsi daya perangkat IoT (Arduino, ESP32, Raspberry Pi)
✅ Memantau charge dan discharge baterai Li-ion
✅ Logging daya panel surya kecil
✅ Proteksi overcurrent memakai pin alert
✅ Pengujian efisiensi rangkaian power supply kecil
FAQ
Apakah bisa dipakai langsung dengan ESP32 (3.3V)?
Bisa. Modul bekerja di VDD 2.7V – 5.5V, jadi aman untuk logika 3.3V maupun 5V.
Bisakah mengukur arus di atas 0.8A?
Bisa, dengan mengganti resistor shunt ke nilai lebih kecil. Contohnya, shunt 0.01Ω menaikkan batas ukur menjadi sekitar ±8A. Pastikan rating daya shunt cukup dan sesuaikan nilai kalibrasi di program.
Bisakah mengukur tegangan AC?
Tidak. INA231 hanya untuk sistem DC.
Library apa yang bisa dipakai?
Struktur register INA231 sama dengan keluarga INA226/INA230, jadi library untuk chip tersebut umumnya bisa dipakai dengan penyesuaian alamat I2C dan nilai kalibrasi.
Catatan: produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Jangan melebihi tegangan bus 28V.
Spesifikasi lengkap
| Berat kirim | 7 gram |
|---|---|
| Dimensi | 7 × 7 × 7 cm |
| Kategori | Sensor |
