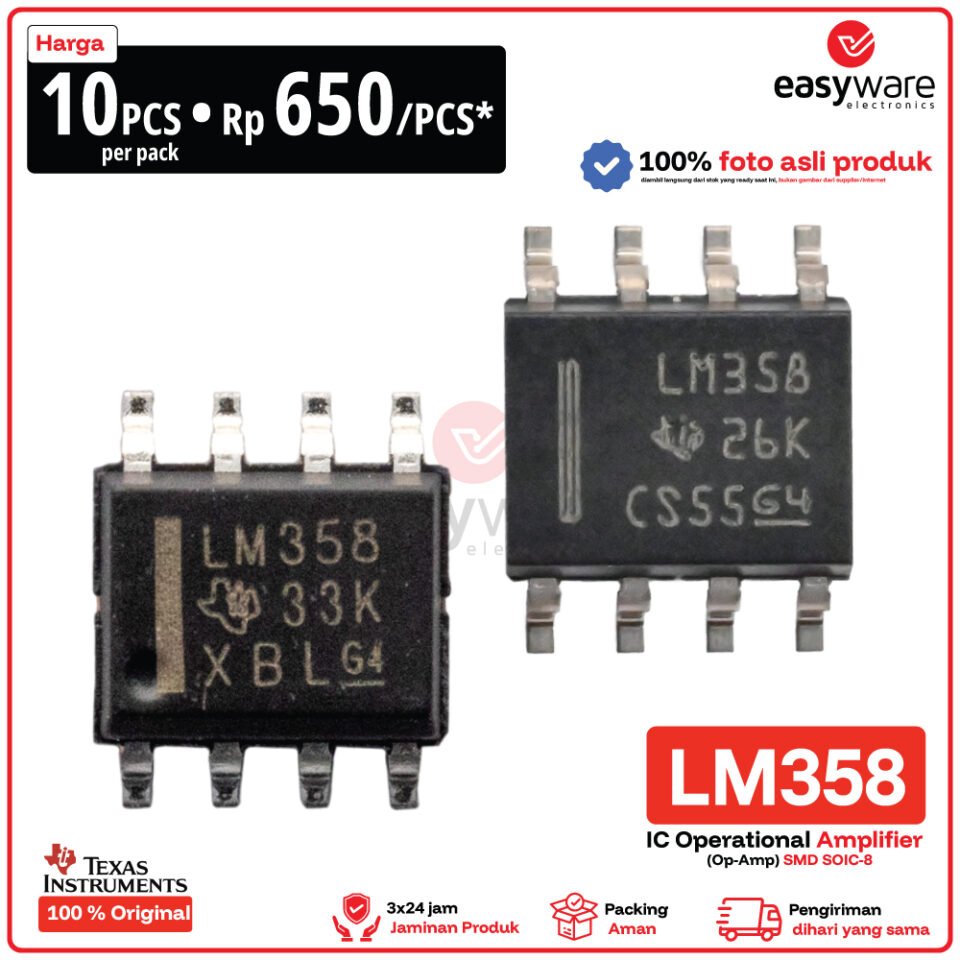

[10 PCS] LM358 SMD SOP-8 Op-Amp Dual (2 Pilihan)

🔖 Kode lain: LM 358, LM358DR, SOP8

LM358 adalah IC op-amp dual, yaitu dua op-amp dalam satu chip, yang dirancang untuk bekerja dengan catu daya tunggal. Karena rentang input-nya mencakup 0 V, IC ini praktis untuk rangkaian berbasis baterai atau catu 5 V seperti proyek Arduino dan mikrokontroler lain.

💡 Contoh pemakaian

• Penguat sinyal sensor (sensor suhu, cahaya, mikrofon, load cell)
• Komparator tegangan, misalnya pendeteksi batas level atau baterai lemah
• Filter aktif low-pass / high-pass
• Penguat audio sederhana dan pengondisi sinyal sebelum masuk ADC

⚙️ Spesifikasi

• Jenis: op-amp dual (2 kanal)
• Tegangan kerja: 3–32 V (tunggal) / ±1,5–±16 V (ganda)
• Rentang input: mencakup 0 V (ground)
• Gain bandwidth: ±0,7 MHz
• Slew rate: ±0,3 V/µs
• Penguatan open-loop: ±100 dB
• Tegangan offset input: ±3 mV (tipikal)
• Arus catu: ±0,7 mA (tipikal, tanpa beban)
• Suhu kerja: 0–70 °C
• Kemasan: SMD SOP-8

📌 Pinout

• Pin 1: OUT1 | Pin 2: IN1− | Pin 3: IN1+ | Pin 4: GND / V−
• Pin 5: IN2+ | Pin 6: IN2− | Pin 7: OUT2 | Pin 8: VCC

📦 Isi paket: 10 pcs IC LM358 SMD SOP-8

⚠️ Perhatian

• Spesifikasi mengacu pada versi Original (Texas Instruments). Versi Compatible memiliki fungsi dan pinout yang sama, tetapi performanya dapat sedikit berbeda.
• Output maksimum sekitar VCC − 1,5 V (bukan rail-to-rail). Untuk output penuh sampai VCC, gunakan op-amp rail-to-rail.
• Tidak cocok untuk sinyal frekuensi tinggi (di atas ratusan kHz).
• Tanda titik atau lekukan pada badan IC menunjukkan pin 1.
• Kemasan SMD perlu disolder ke PCB. Untuk breadboard, gunakan adaptor SOP-8 ke DIP.
