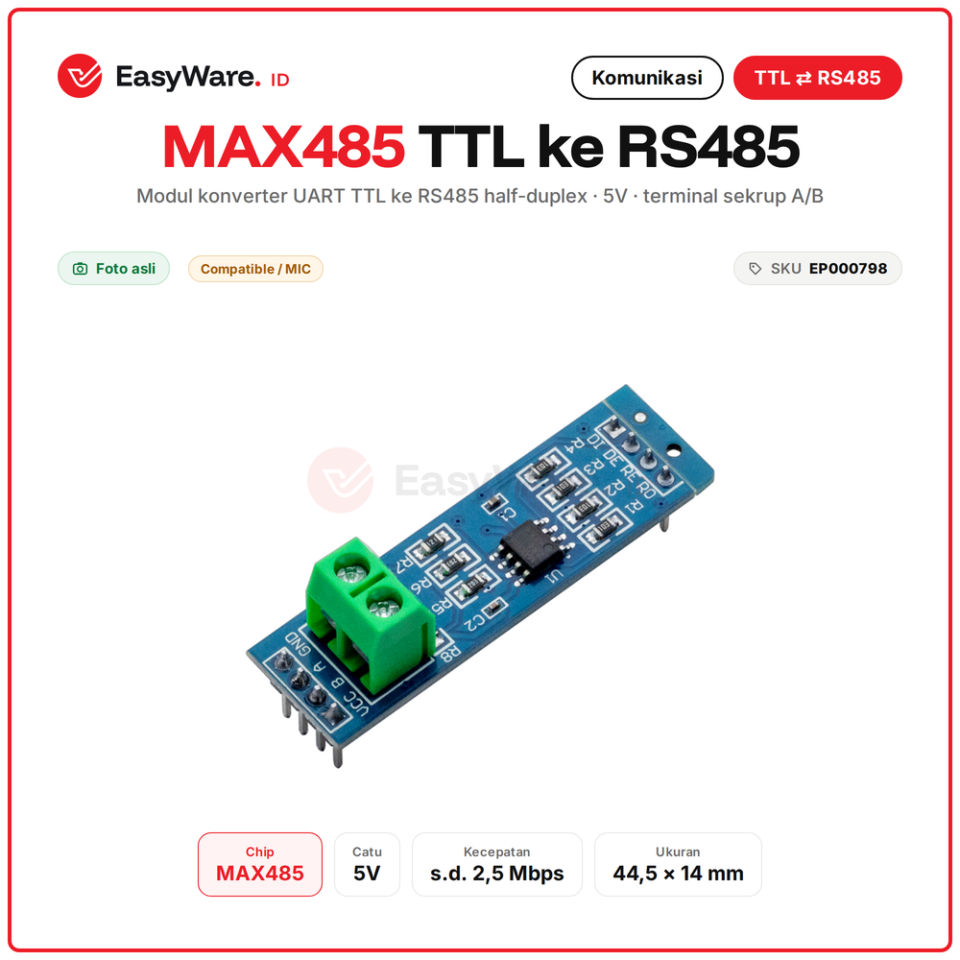

Modul MAX485 TTL to RS485 Converter Half Duplex 5V untuk Arduino ESP32 Modbus RTU Komunikasi Jarak Jauh
Di marketplace mulai Rp7.000 · lebih hemat Rp700
- Tanpa minimum belanja
- Dapat 6 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul MAX485 mengubah sinyal serial TTL (UART) dari Arduino, ESP32, atau mikrokontroler lain menjadi sinyal RS485 dan sebaliknya. Bekerja di 5V dengan kecepatan sampai 2,5 Mbps. RS485 memakai 2 kabel (A dan B) yang tahan gangguan, sehingga bisa menjangkau ratusan meter dan dipakai bersama banyak perangkat dalam satu jalur, misalnya sensor industri Modbus RTU, PLC, dan inverter.
Sinyal TTL ibarat orang berbisik: hanya terdengar dekat. MAX485 mengubahnya menjadi percakapan lewat 2 kabel berpasangan yang saling menguatkan, jadi pesan tetap jelas walau jaraknya jauh dan lingkungannya bising.

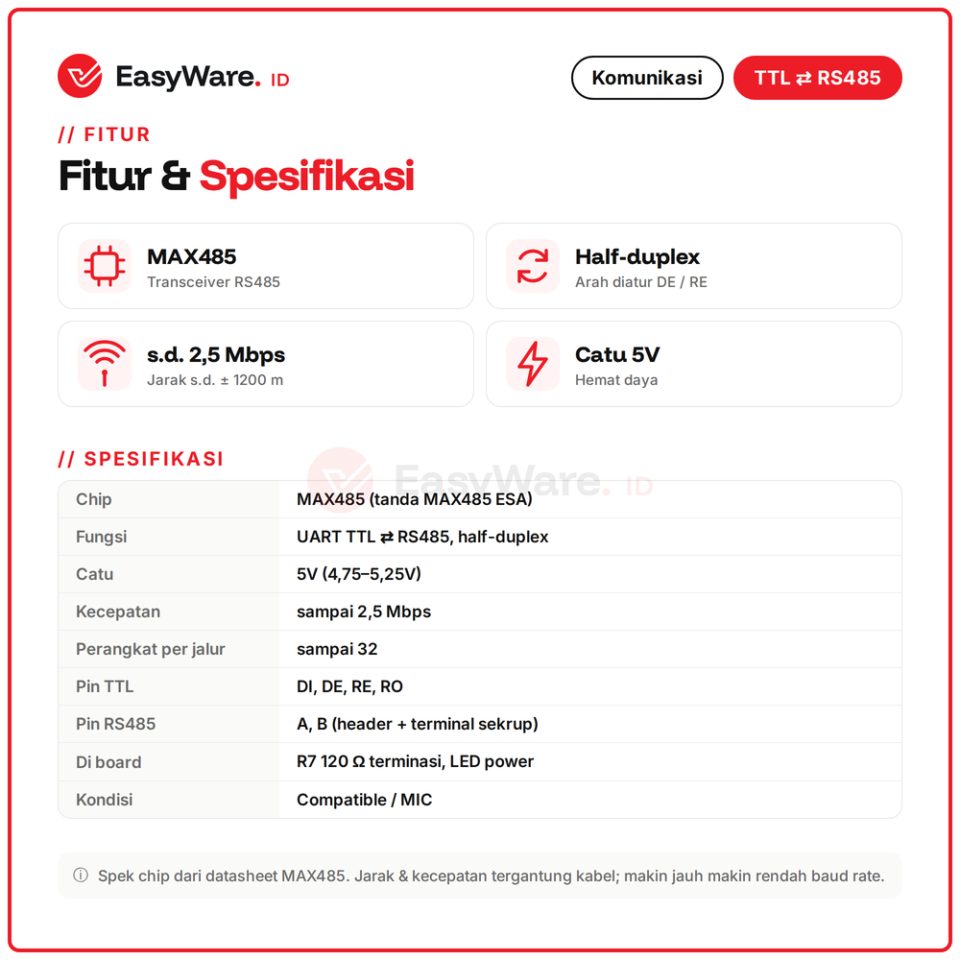

Spesifikasi
| Chip | MAX485, kemasan SOP-8 |
|---|---|
| Fungsi | UART TTL ke RS485 half-duplex |
| Catu | 5V |
| Kecepatan | sampai 2,5 Mbps |
| Perangkat per jalur | sampai 32 |
| Pin TTL | DI, DE, RE, RO |
| Pin RS485 | A, B pada header dan terminal sekrup |

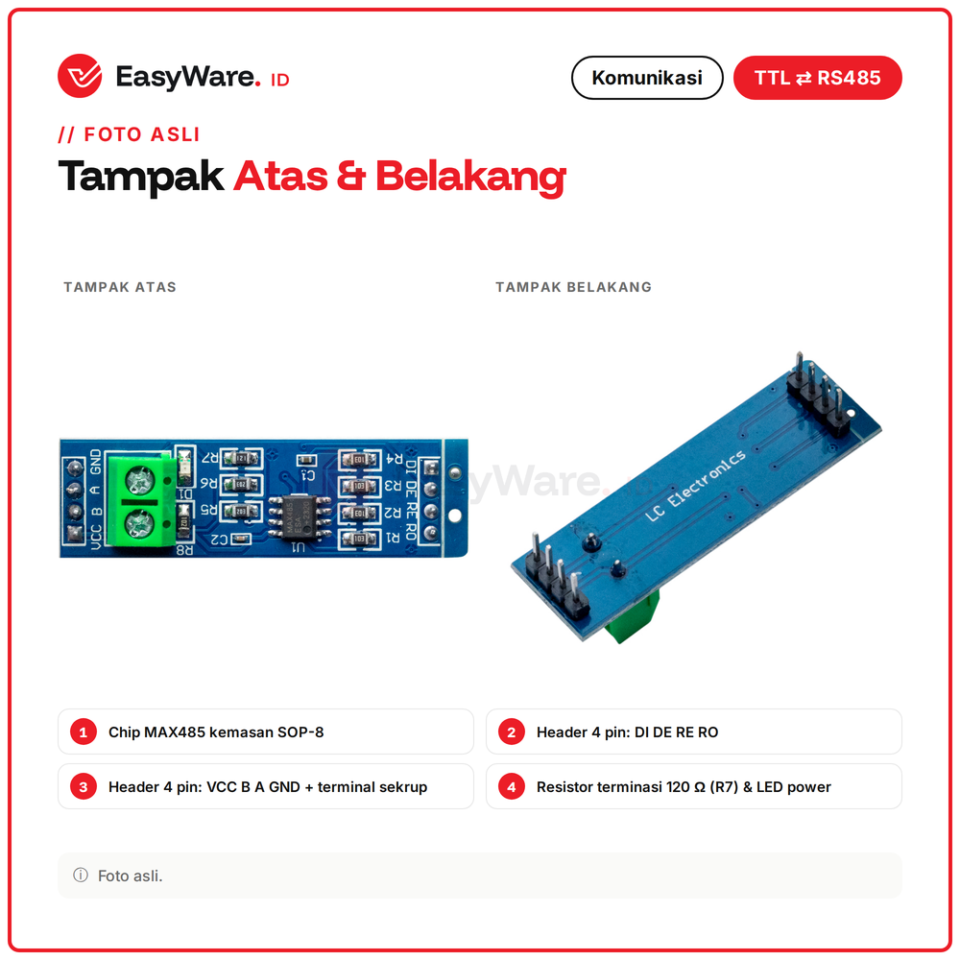

| Di board | resistor terminasi 120 ohm, LED power |
| Ukuran | sekitar 44,5 x 14 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000798 |

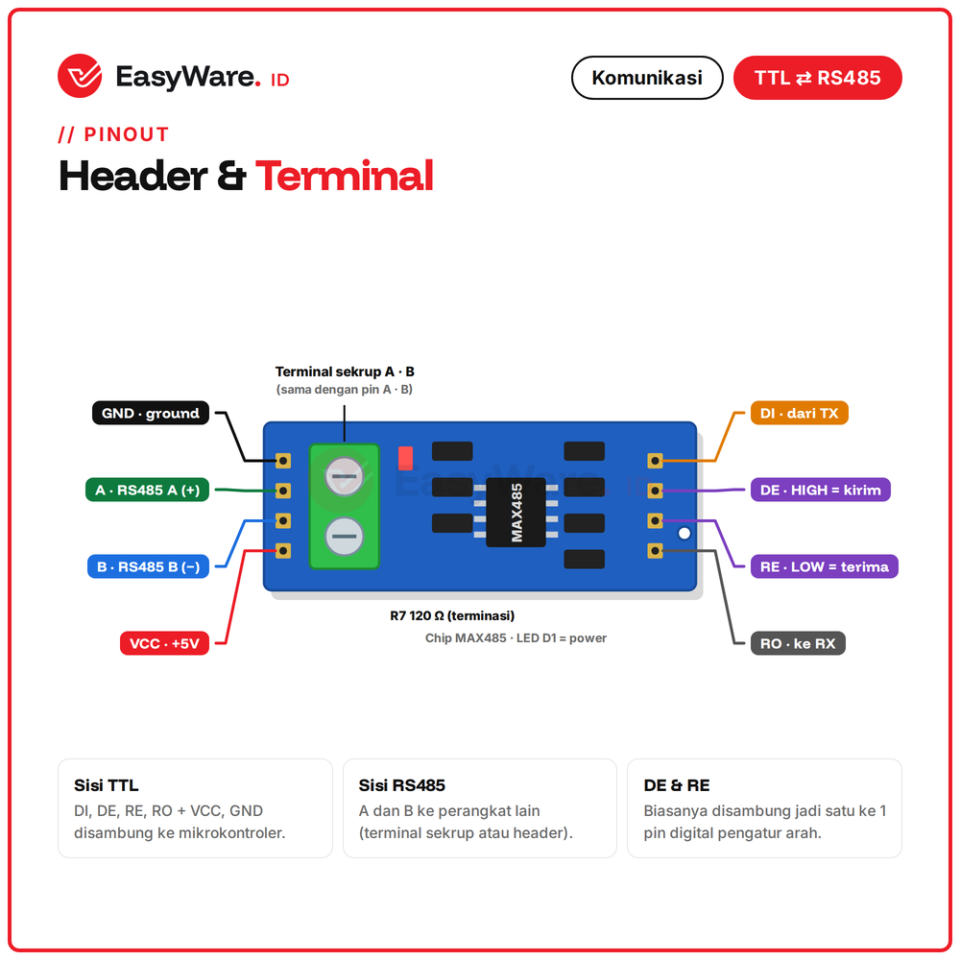

Pin
| Pin | Fungsi |
|---|---|
| VCC | catu 5V |
| GND | ground |
| DI | data masuk, sambung ke TX |
| RO | data keluar, sambung ke RX |
| DE | aktif kirim saat HIGH |
| RE | aktif terima saat LOW |
| A / B | jalur RS485 ke perangkat lain |

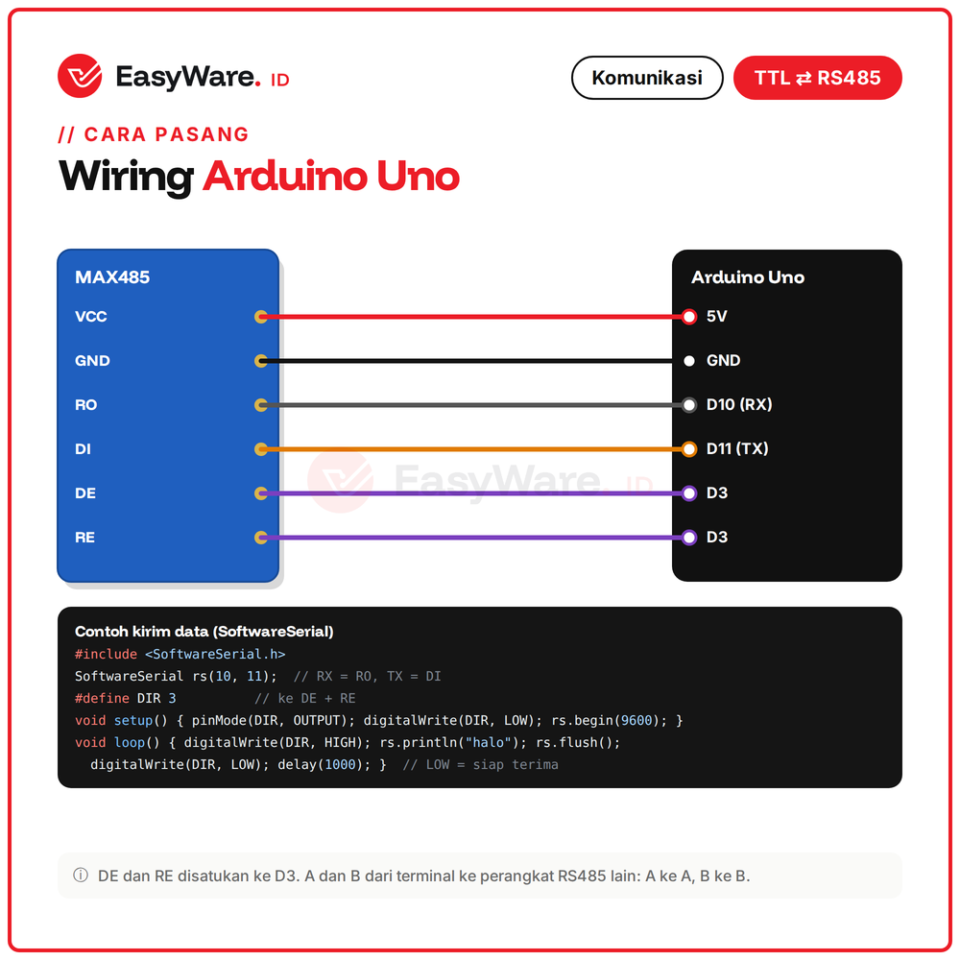

Cara Pakai
- VCC ke 5V dan GND ke GND Arduino
- RO ke pin RX (contoh D10), DI ke pin TX (contoh D11)
- DE dan RE disatukan ke satu pin digital (contoh D3)
- A ke A dan B ke B pada perangkat RS485 lain
- Set pin arah HIGH saat kirim, LOW saat terima
Perbandingan
| Pilihan | Keterangan |
|---|---|
| UART TTL | jarak pendek, 1 ke 1 |
| RS232 | jarak menengah, 1 ke 1 |
| RS485 | jarak jauh, banyak perangkat dalam 1 jalur |

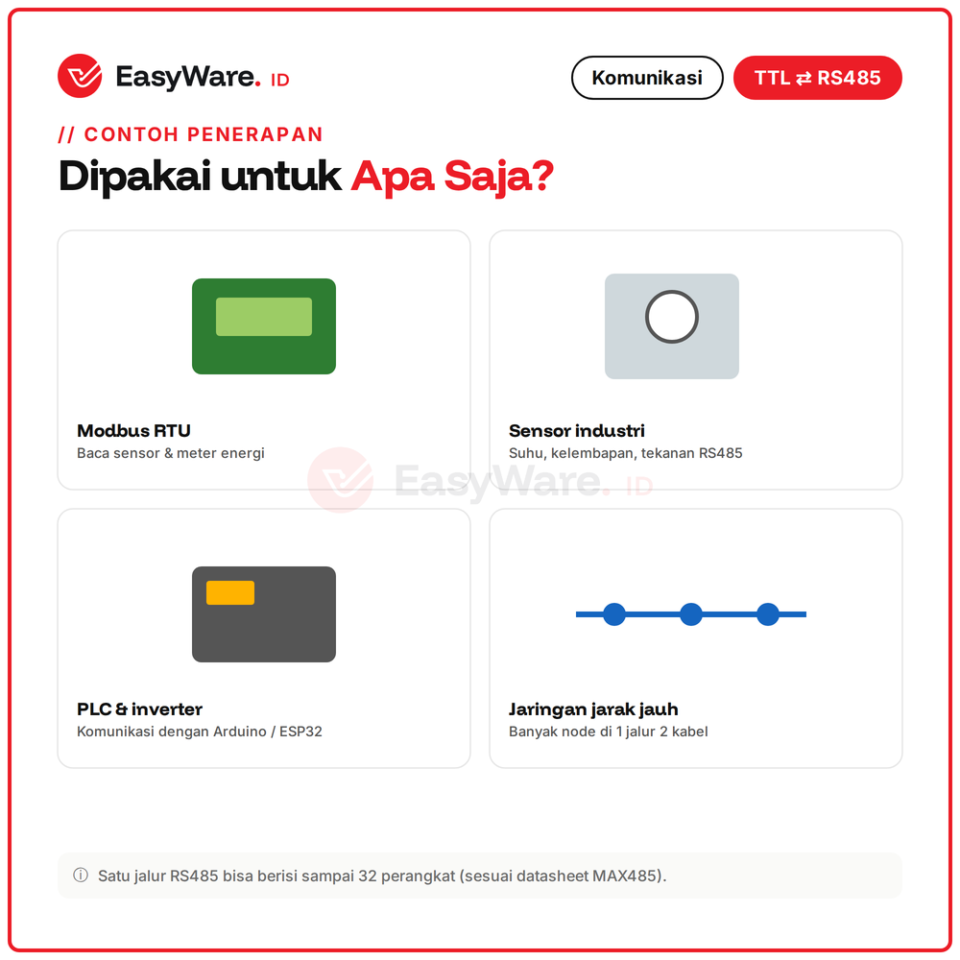

Aplikasi
✅ Modbus RTU dengan sensor dan meter energi
✅ Sensor industri suhu, kelembapan, tekanan
✅ Komunikasi Arduino atau ESP32 dengan PLC dan inverter
✅ Jaringan banyak node jarak jauh
FAQ
Bisa untuk ESP32 3,3V?
Modul dirancang untuk 5V, cek dulu kecocokan level sinyal sebelum dipakai di 3,3V.

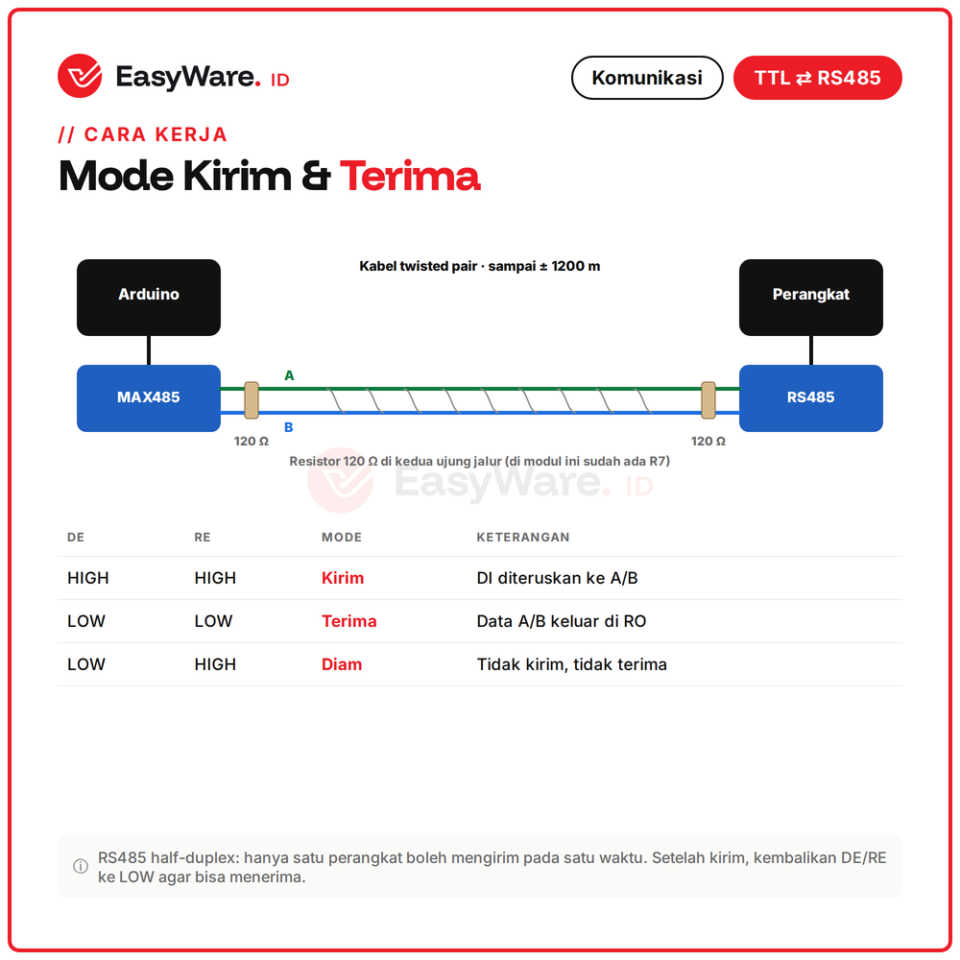

Kenapa ada pin DE dan RE?
Untuk mengatur arah, HIGH kirim dan LOW terima. Biasanya disatukan ke satu pin.
Berapa jarak maksimal?
Sampai sekitar 1200 meter dengan kabel twisted pair dan baud rate rendah.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 7 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Komunikasi nirkabel |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
