Modul Low Voltage Cut Off LVD 12V Relay Proteksi Baterai Aki

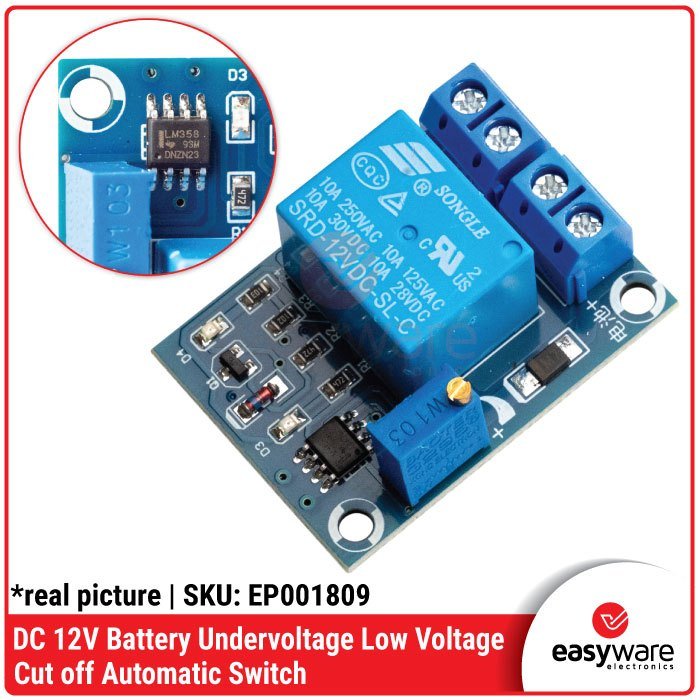

Modul Low Voltage Disconnect (LVD) 12V ini adalah saklar otomatis berbasis relay yang dirancang khusus untuk melindungi baterai atau aki 12V dari risiko pengosongan daya berlebih (over-discharge). Modul ini menggunakan chip komparator tegangan presisi LM358 untuk memantau sisa tegangan baterai secara terus-menerus. Ketika tegangan baterai turun melewati batas aman yang telah ditentukan, modul ini akan memicu relay untuk memutus aliran listrik ke beban secara otomatis.

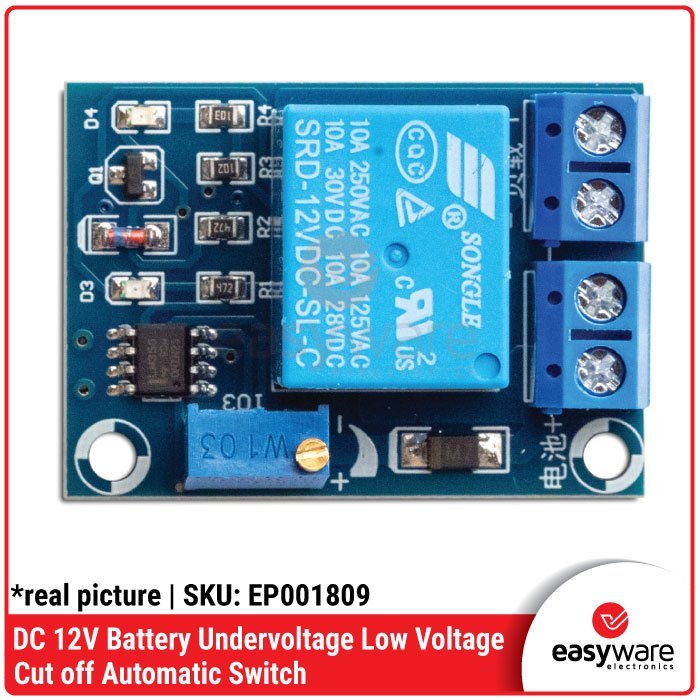

Dilengkapi dengan komponen trimpot (potensiometer biru), Anda dapat melakukan kalibrasi dan mengatur titik potong (cut-off threshold) secara manual agar sesuai dengan jenis aki atau baterai yang digunakan. Modul ini sangat pas untuk diaplikasikan pada proyek pembangkit listrik tenaga surya mini, catu daya cadangan (UPS DC), atau perangkat portabel bertenaga aki 12V guna memperpanjang usia pemakaian baterai.

Spesifikasi

Konfigurasi Terminal

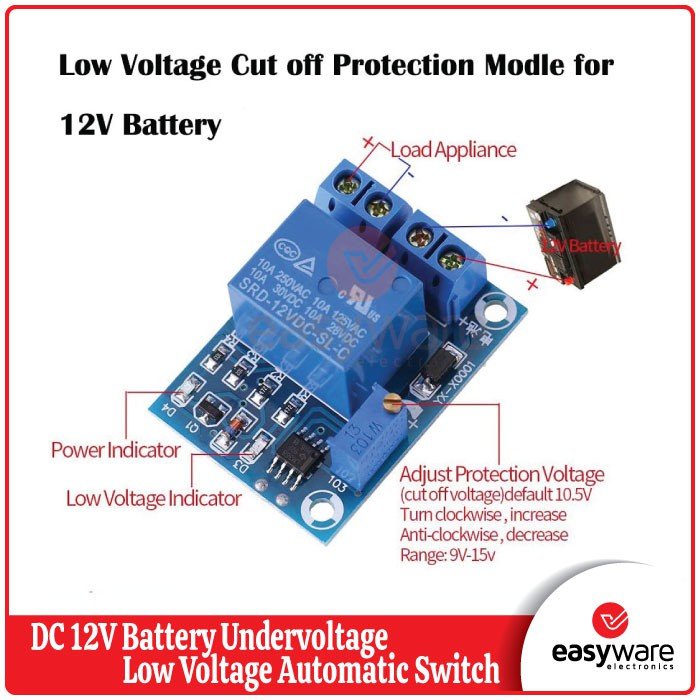

Contoh Wiring

Fitur

✅ Menggunakan chip LM358 yang responsif dan stabil untuk memantau perubahan tegangan baterai secara real-time.

✅ Dilengkapi relay Songle berkapasitas 10A yang andal untuk mengendalikan beban perangkat berarus menengah.

✅ Batas cut-off dapat disesuaikan dengan mudah menggunakan obeng minus pada trimpot bawaan.

✅ Mencegah sel aki cepat rusak (soak) akibat penurunan tegangan yang terlalu ekstrem saat dioperasikan.

Perbandingan dengan Modul BMS Digital

Modul LVD analog berbasis LM358 ini merupakan pilihan paling ekonomis dan hemat daya karena tidak menggunakan layar penunjuk angka LED. Trade-off utamanya adalah Anda wajib menggunakan perangkat multimeter eksternal pada saat proses pengaturan batas cut-off (kalibrasi trimpot) agar nilai tegangannya presisi.

Aplikasi

✅ Sistem proteksi baterai pada instalasi panel surya (solar cell) off-grid skala kecil.

✅ Pengendali beban daya pada sistem catu daya darurat (UPS DC) untuk router dan lampu.

✅ Pengaman aki pada modifikasi skuter listrik, kursi roda elektrik, atau mobil-mobilan anak.

✅ Berbagai proyek sistem otomasi rumah yang menggunakan sumber listrik cadangan dari aki 12V.

FAQ

Apakah batas tegangan cut-off sudah diatur dari pabrik?

Biasanya trimpot berada pada posisi tengah bawaan pabrik (sekitar 10V - 10.5V), namun Anda sangat disarankan untuk mengukur dan memutarnya sendiri sebelum digunakan agar sesuai dengan spesifikasi voltase minimum aki Anda.

Bagaimana cara mengatur tegangan pemutus (cut-off) modul ini?

Gunakan power supply variabel yang sudah diatur ke tegangan cut-off target (misalnya 11.0V), sambungkan ke input baterai modul, lalu putar perlahan sekrup pada trimpot biru menggunakan obeng minus kecil hingga terdengar suara "klik" dari relay yang menandakan pemutusan arus.

Apakah modul ini cocok untuk aki motor atau mobil berkapasitas besar?

Bisa, karena tegangan operasionalnya sama-sama 12V. Namun perlu diperhatikan bahwa relay pada modul ini hanya sanggup menangani arus beban (output) maksimal 10A. Jika beban kelistrikan yang ditarik melebihi 10A, gunakan kontaktor eksternal tambahan.

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Pastikan Anda selalu memperhatikan polaritas kabel positif dan negatif saat pemasangan ke terminal baterai, karena terbaliknya pemasangan dapat merusak komponen pada papan sirkuit.
