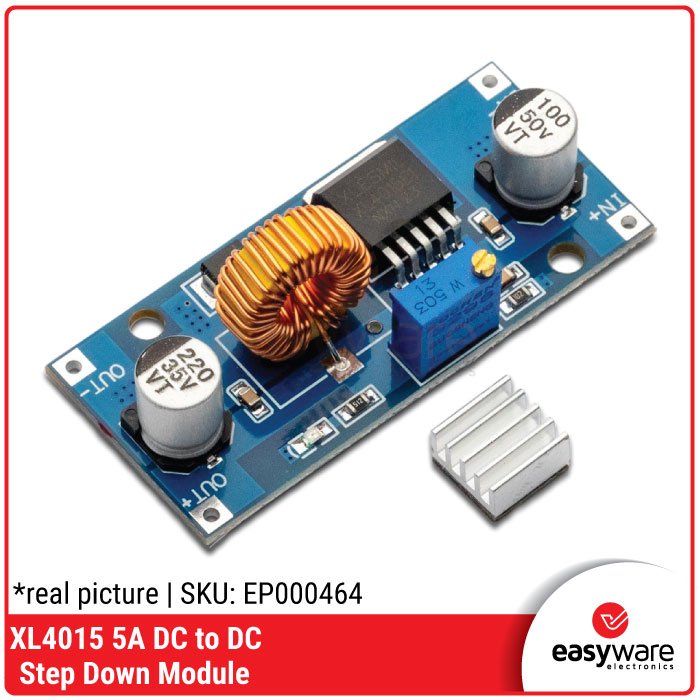

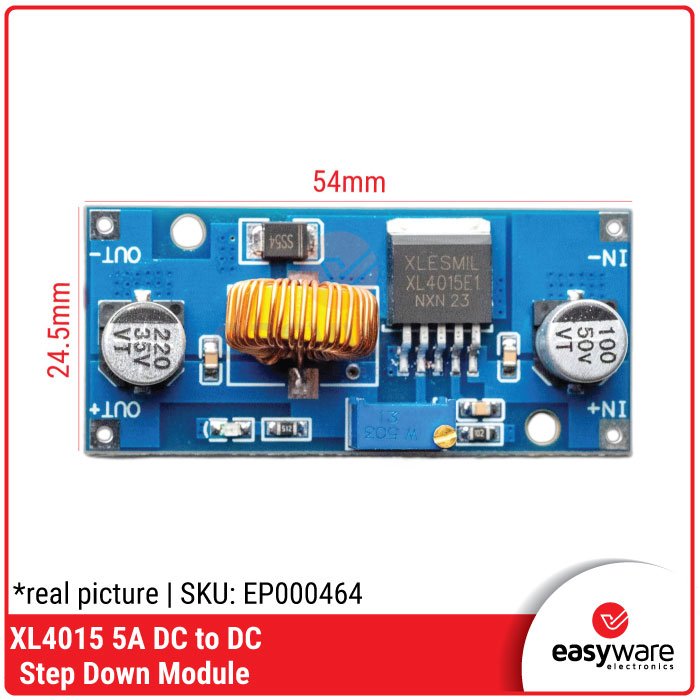

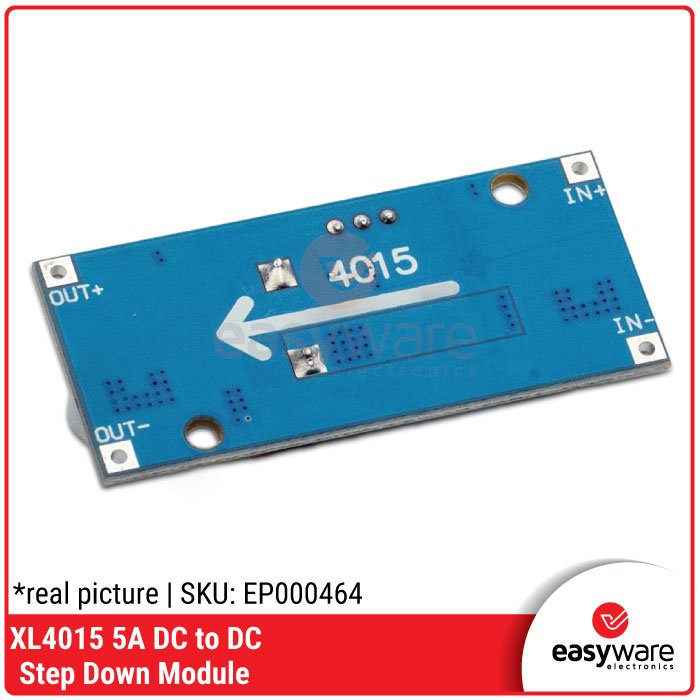

XL4015 Modul Step Down DC-DC Buck Converter 5A + Heatsink

Modul XL4015 adalah buck converter (penurun tegangan) DC-DC berkapasitas tinggi yang mampu menyuplai arus beban hingga maksimal 5A. Modul ini dilengkapi dengan potensiometer presisi (trimpot) multiturn untuk mengatur besaran tegangan keluaran secara sangat halus, serta heatsink aluminium tambahan untuk menjaga suhu chip tetap stabil saat menangani aliran daya yang besar.

Perangkat ini sangat pas diaplikasikan pada proyek yang membutuhkan suplai arus listrik besar dan stabil tanpa menghabiskan banyak ruang. Modul ini menjadi andalan untuk sistem perakit robotika, penggerak aktuator motor DC, suplai daya untuk modul LED terang, atau sebagai penurun tegangan mandiri pada instalasi mikrokontroler.

Spesifikasi

Konfigurasi Terminal

Contoh Wiring

Fitur

✅ Kapasitas beban arus yang tinggi hingga 5A, jauh lebih kuat dibandingkan modul standar berbasis LM2596.

✅ Menggunakan frekuensi switching 180 KHz sehingga ukuran induktor bisa lebih kecil dan aliran daya lebih efisien.

✅ Dilengkapi trimpot presisi terintegrasi untuk kemudahan kalibrasi dan penyetelan tegangan yang sangat akurat.

✅ Sudah menyertakan heatsink aluminium mini dalam paket penjualan untuk membantu pembuangan panas dari sirkuit.

Perbandingan dengan Modul Step Down Lain

Modul XL4015 reguler ini adalah jembatan ideal antara LM2596 yang berkapasitas kecil dan modul step-down bongsor berarus belasan ampere. Modul ini dipilih jika proyek Anda menarik arus di kisaran 3A hingga 4A secara kontinu, batas di mana LM2596 biasanya sudah akan mengalami overheat. Trade-off utamanya adalah modul ini menggunakan titik solder pad murni, sehingga Anda diwajibkan menyolder kabel input dan output secara langsung ke papan sirkuit untuk memastikan arus 5A dapat mengalir dengan aman.

Aplikasi

✅ Catu daya utama (power supply) untuk penggerak robotika atau sistem aktuator motor DC berarus besar.

✅ Penurun tegangan pada instalasi kendaraan (aki 12V/24V) menjadi 5V untuk menyuplai Raspberry Pi atau sistem IoT.

✅ Driver penyuplai tegangan konstan untuk merangkai lampu LED daya tinggi (High Power LED).

✅ Modul dasar untuk merakit sistem catu daya laboratorium portabel atau power supply DIY.

FAQ

Apakah modul ini bisa menaikkan tegangan (berfungsi sebagai step-up)?

Tidak. Modul ini murni adalah buck converter (step-down). Tegangan keluaran maksimal akan selalu lebih rendah dari tegangan masukan sumber daya (biasanya terdapat selisih drop out sekitar 1.5V).

Bagaimana cara menempelkan heatsink yang disertakan?

Lepaskan lapisan plastik pelindung perekat pada bagian bawah heatsink aluminium, lalu tempelkan perlahan tepat di tengah atas permukaan hitam chip IC utama (XL4015).

Mengapa tegangan keluaran tidak berubah saat potensiometer diputar?

Pada pemakaian pertama, potensiometer trimpot sering kali memerlukan beberapa kali putaran penuh (bisa sampai 10-20 putaran) menggunakan obeng minus ke arah berlawanan jarum jam sebelum tegangan mulai turun secara signifikan.

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Anda sangat disarankan untuk selalu memasang heatsink jika modul dijalankan dengan arus beban kontinu di atas 3A. Pastikan Anda tidak memasang kabel masukan (input) secara terbalik (reverse polarity) karena akan langsung mengakibatkan kerusakan permanen pada modul.
