[10 PCS] Dioda US1M US2M Fast Recovery 1000V 75ns SMA DO-214AC (2 Pilihan)
Di marketplace mulai Rp3.500 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 3 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

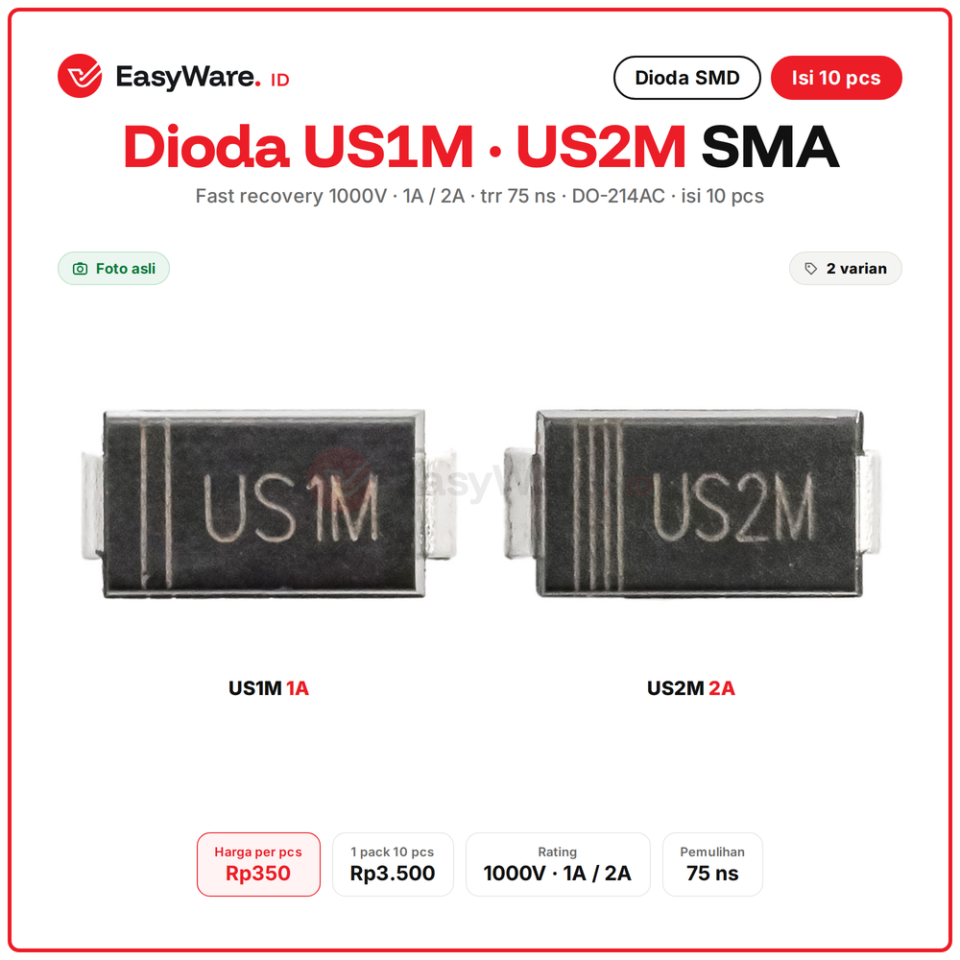

Dioda penyearah fast recovery kemasan SMD SMA (DO-214AC), tersedia US1M 1A dan US2M 2A. Tahan tegangan balik 1000V dengan waktu pemulihan hanya 75 ns. Isi 10 pcs per pack, 1 tipe per pack. Cocok untuk rangkaian frekuensi tinggi seperti SMPS, charger, inverter, snubber/clamp, dan dioda freewheeling relay atau motor.
Dioda ibarat pintu satu arah. Dioda biasa butuh waktu sekitar 2 mikrodetik untuk menutup rapat saat arus berbalik, jadi di SMPS yang berbalik puluhan ribu kali per detik ia bocor dan panas. US1M dan US2M menutup dalam 75 nanodetik, jauh lebih cepat.

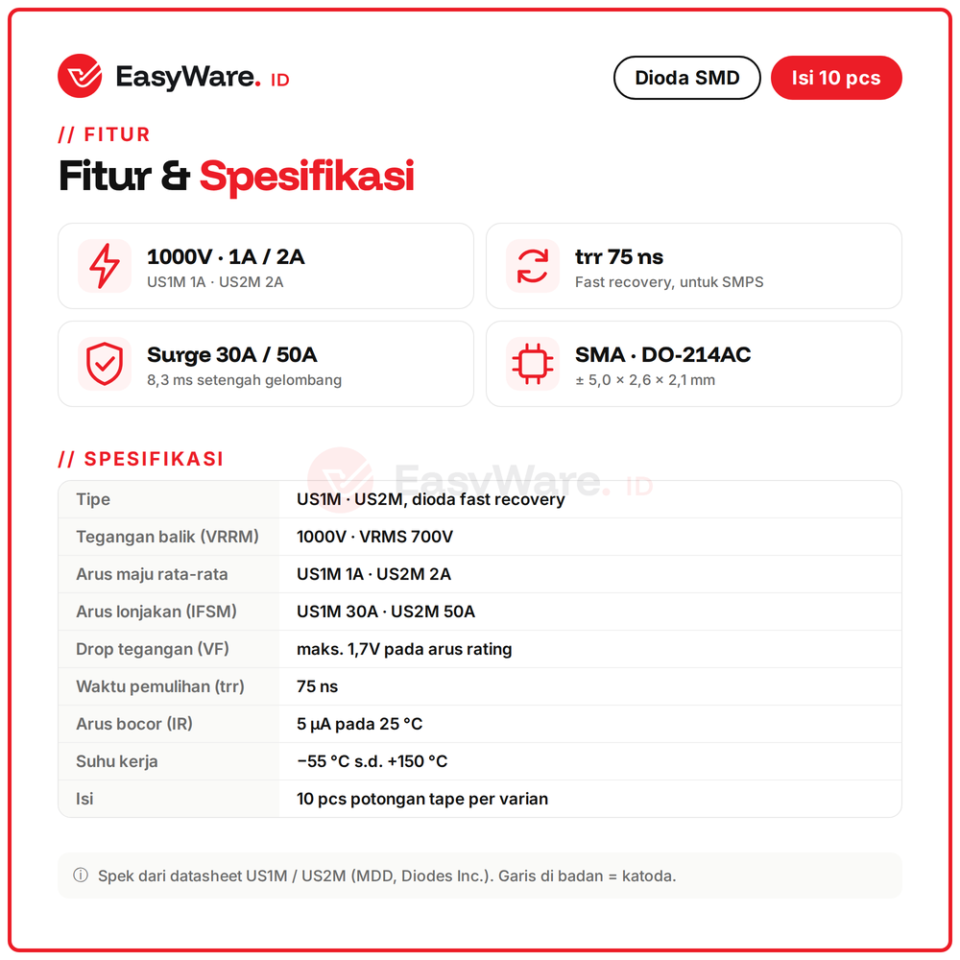

Spesifikasi
| Tipe | US1M / US2M, dioda fast recovery |
|---|---|
| Tegangan balik (VRRM) | 1000V, VRMS 700V |
| Arus maju rata-rata | US1M 1A, US2M 2A |
| Arus lonjakan (IFSM) | US1M 30A, US2M 50A |
| Drop tegangan (VF) | maks. 1,7V pada arus rating |
| Waktu pemulihan (trr) | 75 ns |
| Arus bocor | 5 uA pada 25 C |

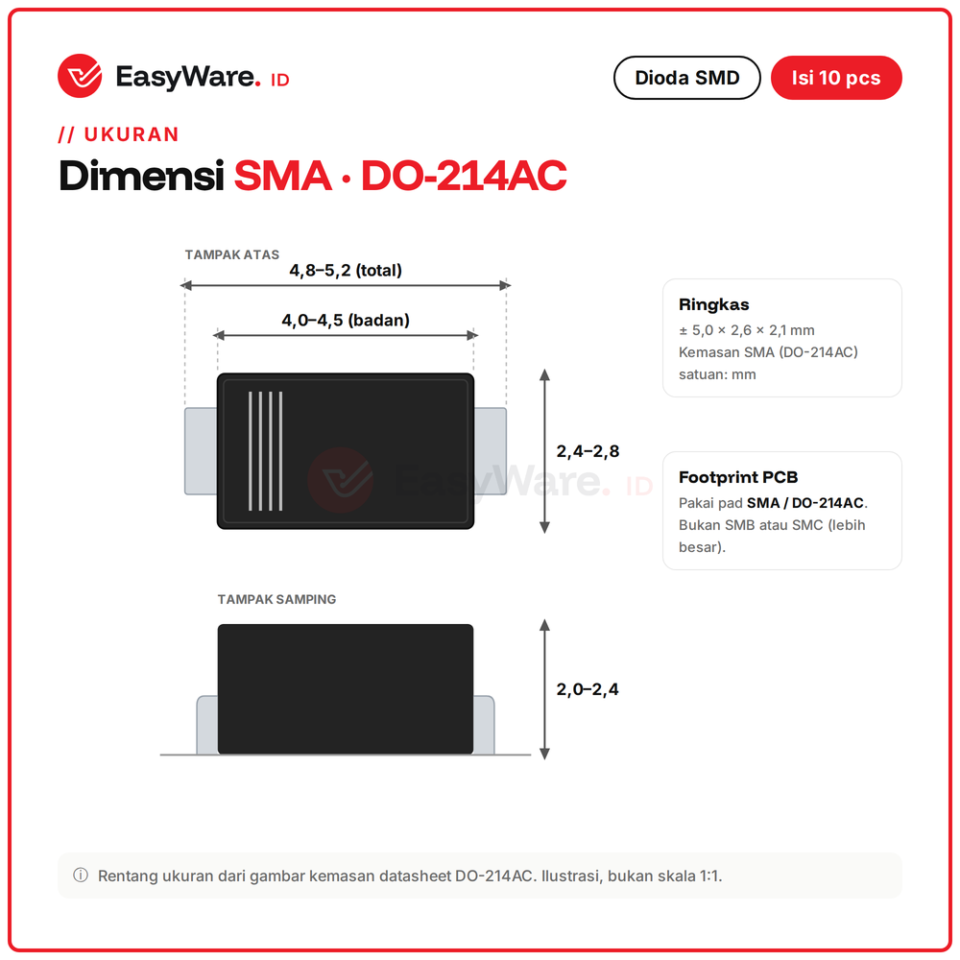

| Kemasan | SMA / DO-214AC, kira-kira 5,0 x 2,6 x 2,1 mm |
| Suhu kerja | -55 s.d. +150 C |

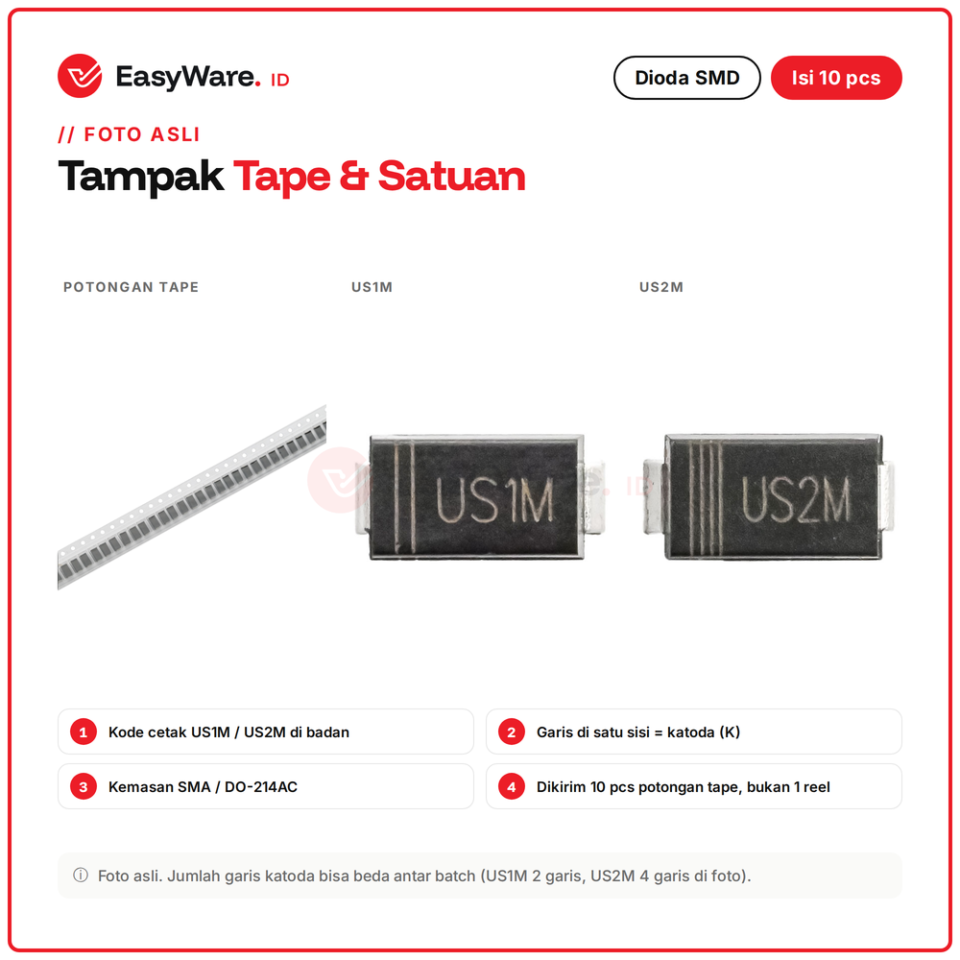

| Isi | 10 pcs potongan tape |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP006236 · EP006241 |
Pilihan Varian
| SKU | Varian |
|---|---|
| EP006236 | US1M 1A |
| EP006241 | US2M 2A |

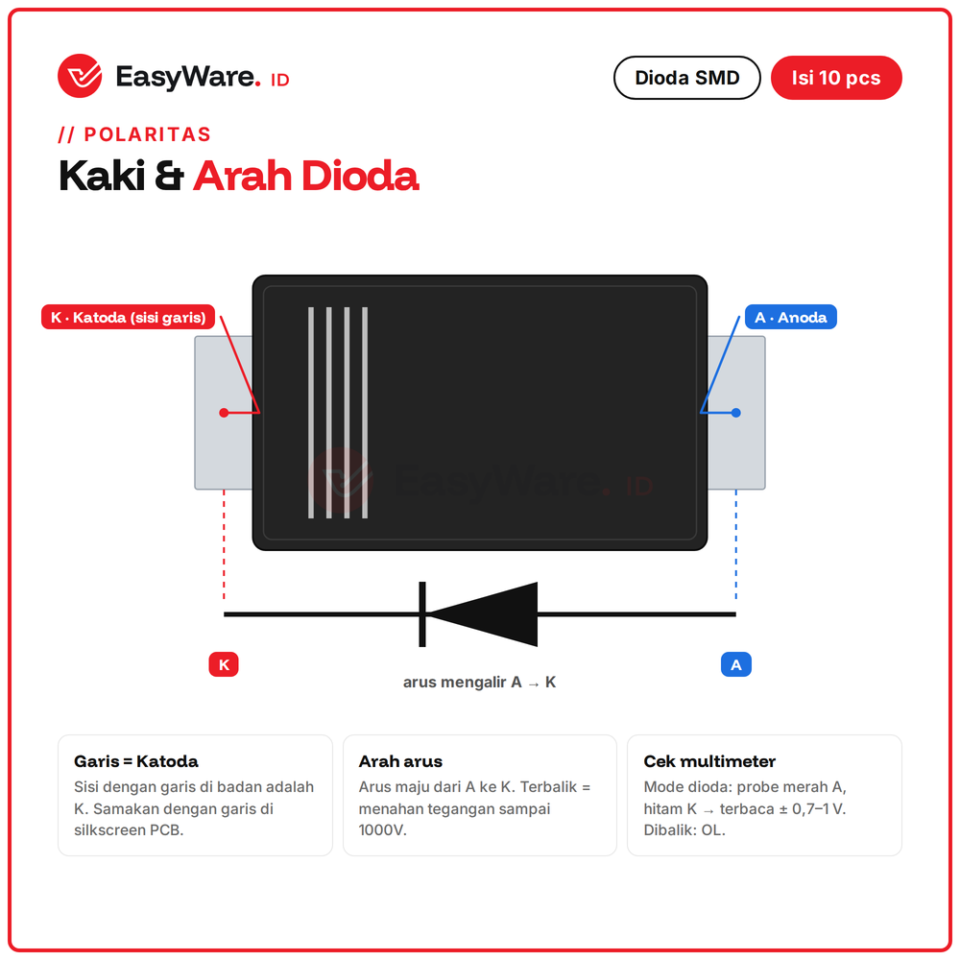

Pin
| Pin | Fungsi |
|---|---|
| K | katoda, sisi dengan garis di badan |
| A | anoda, sisi tanpa garis |

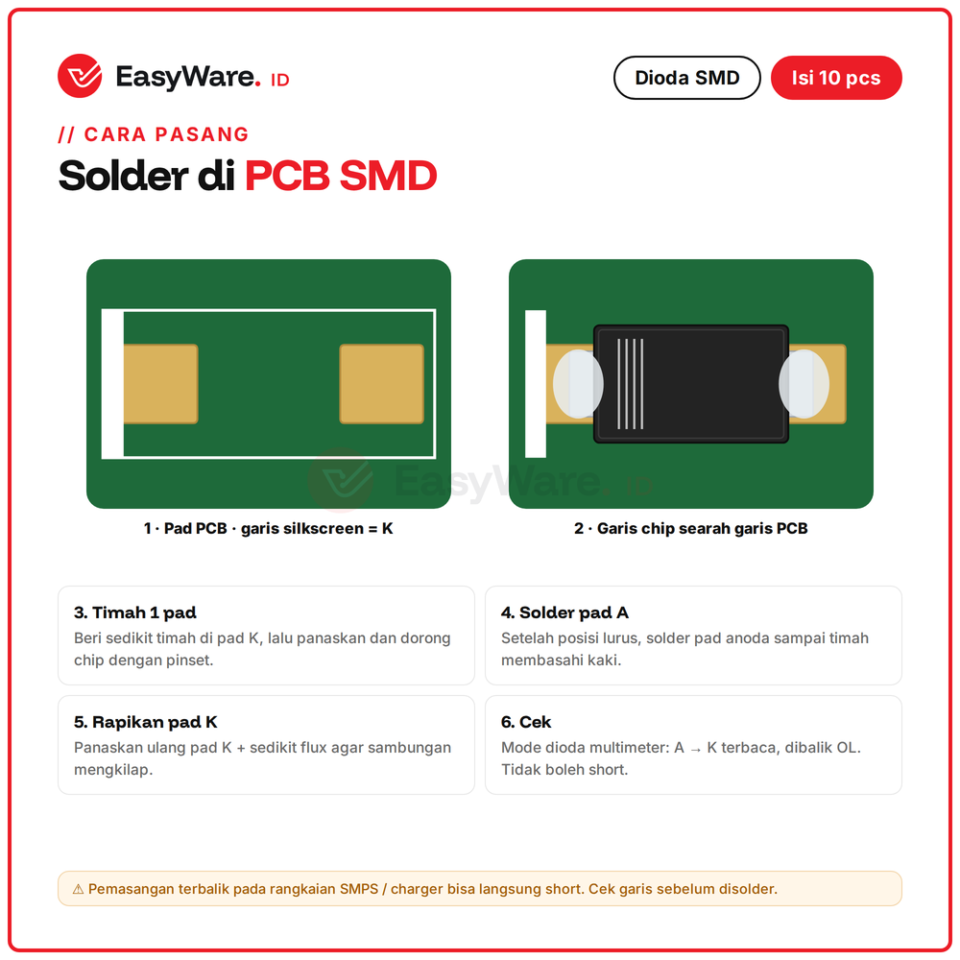

Cara Pakai
- Cocokkan garis di badan dioda dengan garis silkscreen PCB (katoda)
- Beri sedikit timah di pad katoda, tempel dioda dengan pinset
- Solder pad anoda, lalu rapikan pad katoda dengan sedikit flux
- Cek dengan multimeter mode dioda: A ke K terbaca, dibalik OL

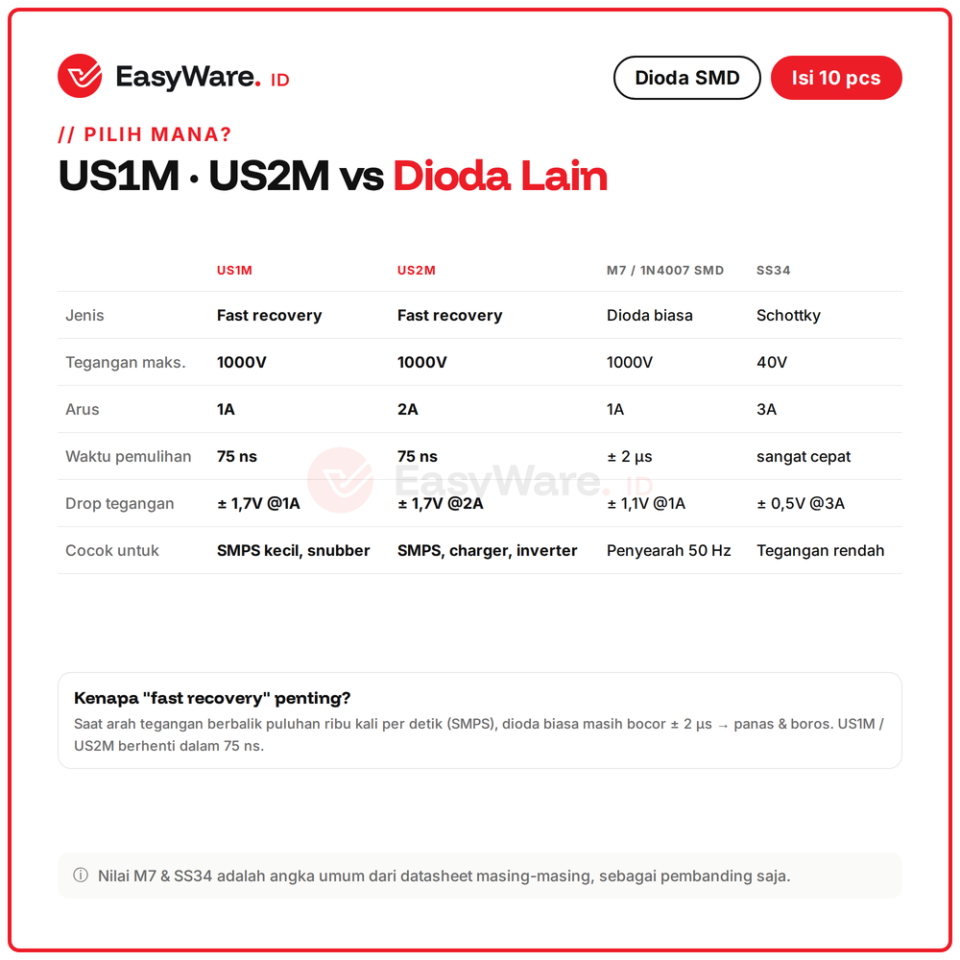

Perbandingan
| Pilihan | Keterangan |
|---|---|
| US1M | fast recovery 1000V 1A, SMPS kecil dan snubber |
| US2M | fast recovery 1000V 2A, SMPS, charger, inverter |
| M7 / 1N4007 SMD | dioda biasa 1000V 1A, lambat, untuk penyearah 50 Hz |
| SS34 | schottky 40V 3A, drop rendah, untuk tegangan rendah |

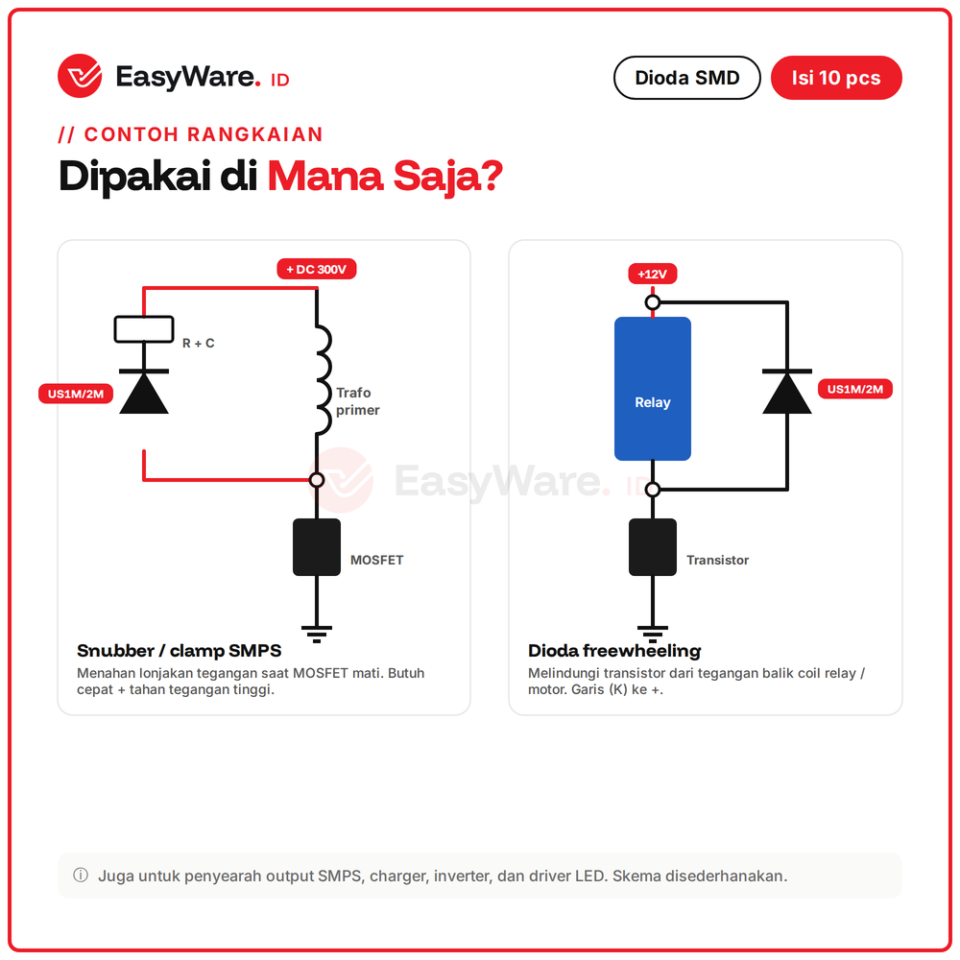

Aplikasi
✅ Snubber / clamp RCD di SMPS flyback
✅ Penyearah output SMPS, charger, adaptor
✅ Dioda freewheeling relay, solenoid, motor
✅ Inverter dan driver LED
FAQ
Beda US1M dan US2M?
US1M 1A, US2M 2A. Tegangan, kecepatan, dan ukuran sama.
Bisa ganti 1N4007?
Bisa dan lebih cepat, tapi drop tegangannya lebih besar (sekitar 1,7V).
Sisi katoda yang mana?
Sisi dengan garis di badan.
Bisa untuk SMPS?
Bisa, memang dirancang untuk frekuensi tinggi.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Tanpa kategori |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Stok habisStok habis

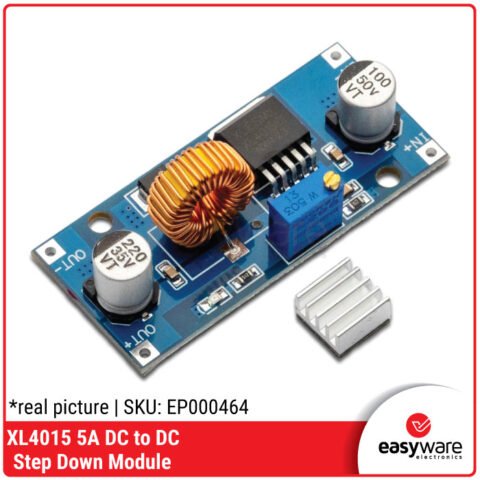

XL4015 Modul Step Down DC-DC Buck Converter 5A + Heatsink
Rp16.200
Kabari saya saat tersedia
Baru

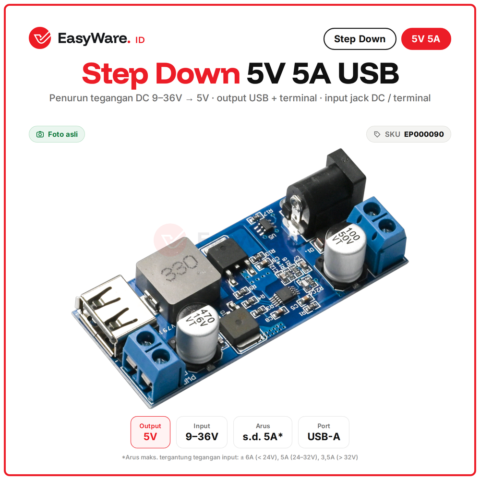

XY-3606 Power module Step Down DC to DC 5A 24V 12V to 5V Power Supply Buck Converter
