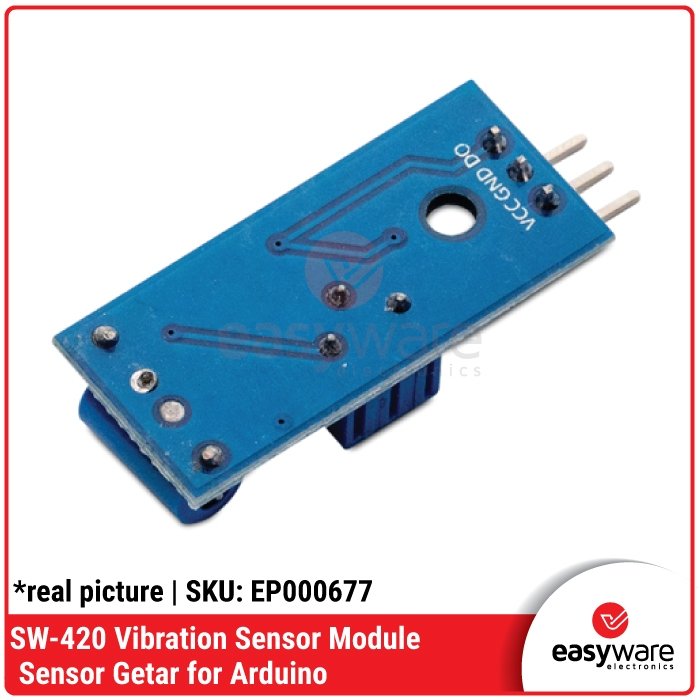

SW-420 SW420 Vibration Sensor Module Sensor Getar LM393
Di marketplace mulai Rp8.800 · lebih hemat Rp900
- Tanpa minimum belanja
- Dapat 7 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

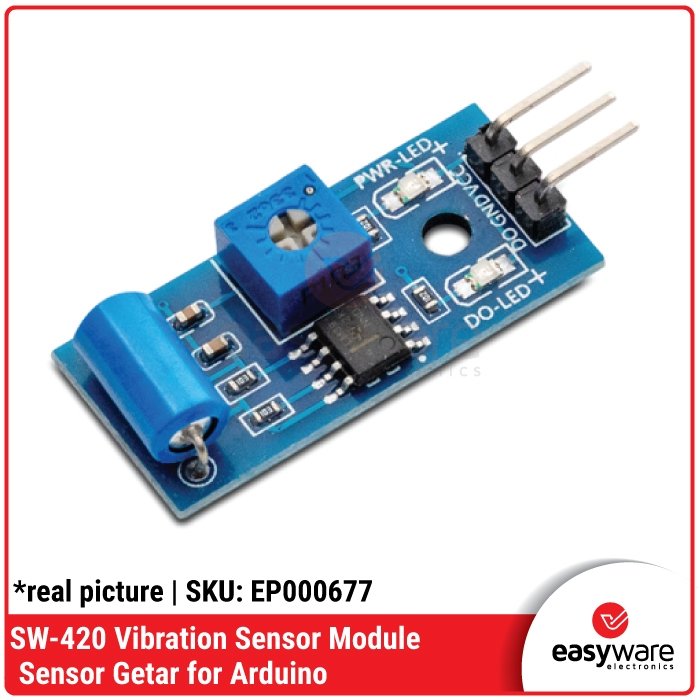

Modul sensor getar SW-420 adalah papan deteksi getaran dan guncangan berbasis sensor saklar getar non-directional dengan komparator LM393. Modul ini mendeteksi getaran fisik atau guncangan mekanis dan menghasilkan sinyal output digital (HIGH/LOW) yang bersih ketika ambang batas getaran terlampaui.
Sensitivitas modul dapat diatur secara presisi menggunakan potensiometer onboard sesuai dengan tingkat guncangan yang diinginkan. Modul ini sangat pas untuk proyek sistem alarm anti-maling, pendeteksi getaran mesin industri, sistem keamanan pintu, atau perangkat deteksi gempa mini.
Spesifikasi
| Parameter | Nilai |
| Chip komparator | LM393 |
| Sensor getar | SW-420 (Normally Closed) |
| Tegangan kerja | 3.3V - 5V DC |
| Jenis output | Digital (DO) |
| Indikator | LED power & LED indikator output |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000677 |

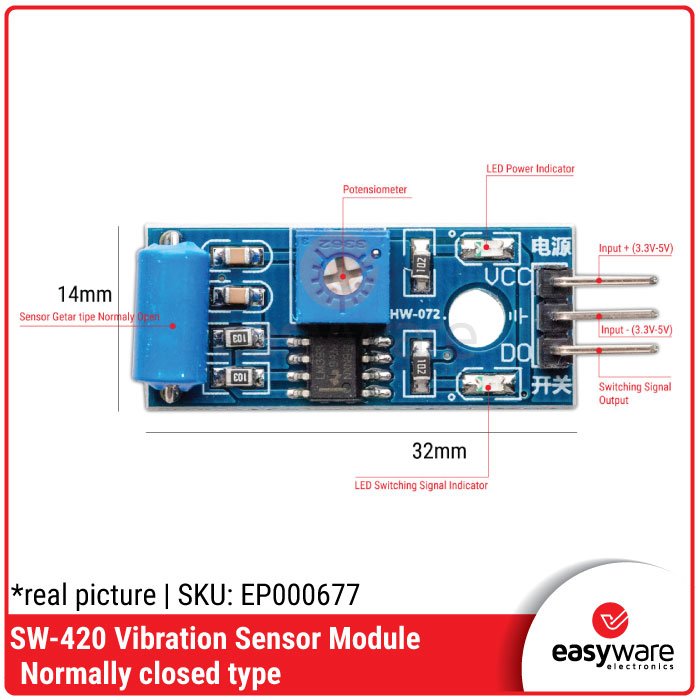

Konfigurasi Pin
| Pin | Fungsi |
| VCC | Catu daya 3.3V - 5V DC |
| GND | Ground |
| DO | Output digital (sinyal getaran) |
Contoh Wiring
| Pin Modul | Arduino Uno | ESP32 |
| VCC | 5V | 3.3V |
| GND | GND | GND |
| DO | D2 | GPIO23 |
Fitur
✅ Menggunakan chip komparator LM393 untuk menghasilkan sinyal output digital yang stabil.
✅ Dilengkapi potensiometer onboard untuk mengatur tingkat sensitivitas getaran dengan mudah.
✅ Memiliki indikator LED power dan LED status output untuk memudahkan proses kalibrasi.
✅ Konsumsi daya rendah dan kompatibel langsung dengan berbagai jenis mikrokontroler.
Perbandingan dengan Sensor Lain
| Jenis Sensor | Output | Pengaturan Sensitivitas |
| SW-420 (Modul ini) | Digital (DO) | Ya (via potensiometer) |
| Sensor Getar Spring (Piezo) | Analog / Digital | Tergantung modul |
| Akselerometer MPU6050 | I2C (Digital Aksial) | Melalui pemrograman kode |
SW-420 cocok digunakan untuk deteksi guncangan biner sederhana tanpa memerlukan pembacaan sumbu aksial yang rumit. Trade-off utamanya adalah sensor ini hanya mendeteksi ada atau tidaknya getaran (on/off) tanpa bisa mengukur seberapa besar skala percepatan atau arah guncangan tersebut.
Aplikasi
✅ Sistem alarm keamanan rumah dan kendaraan terhadap guncangan.
✅ Detektor getaran mesin pabrik atau peralatan rumah tangga.
✅ Alarm anti-maling pada brankas atau pintu.
✅ Proyek deteksi getaran atau gempa skala mini.
FAQ
Apakah modul ini bisa mendeteksi arah getaran?
Tidak. Sensor SW-420 bersifat non-directional dan hanya mendeteksi ada atau tidaknya getaran pada titik pemasangan.
Bagaimana cara mengatur tingkat sensitivitas getaran?
Anda dapat memutar sekrup pada potensiometer biru yang ada di atas board menggunakan obeng kecil sampai mendapatkan sensitivitas yang diinginkan.
Apakah pin DO menghasilkan nilai analog?
Tidak. Pin DO memberikan sinyal digital (HIGH atau LOW) berdasarkan batas ambang (threshold) yang diatur oleh potensiometer.
Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Pastikan pemasangan modul pada bidang yang kokoh agar getaran dapat merambat dengan baik ke sensor.
Spesifikasi lengkap
| Berat kirim | 5 gram |
|---|---|

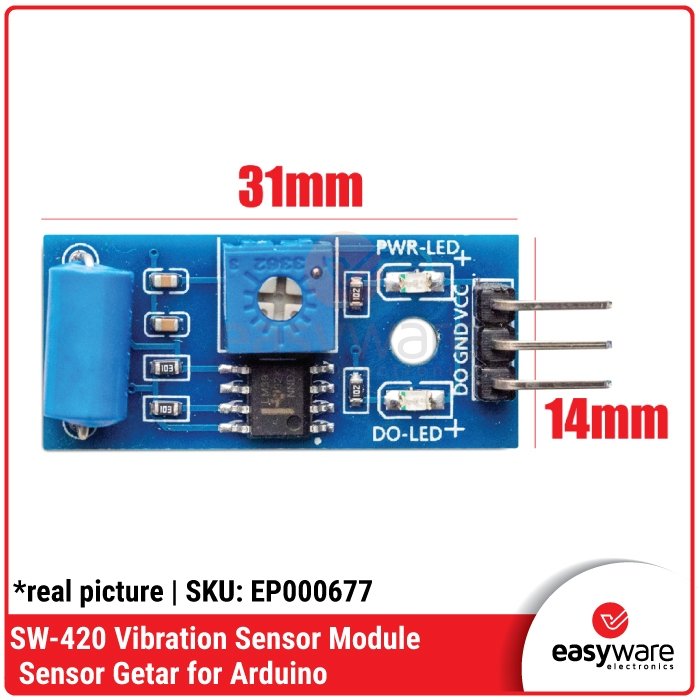

| Dimensi | 1 × 1 × 1 cm |
| Kategori | Sensor |
