Deskripsi
Modul RFID RC522 berbasis chip MFRC522 untuk membaca dan menulis kartu RFID 13.56MHz standar ISO/IEC 14443A (MIFARE). Cara kerjanya seperti kartu tap di gerbang: modul memancarkan medan gelombang radio yang sekaligus memberi daya ke kartu, sehingga kartu tidak memerlukan baterai. Begitu kartu didekatkan, modul membaca ID unik (UID) kartu dan dapat membaca atau menulis data di memori kartu.

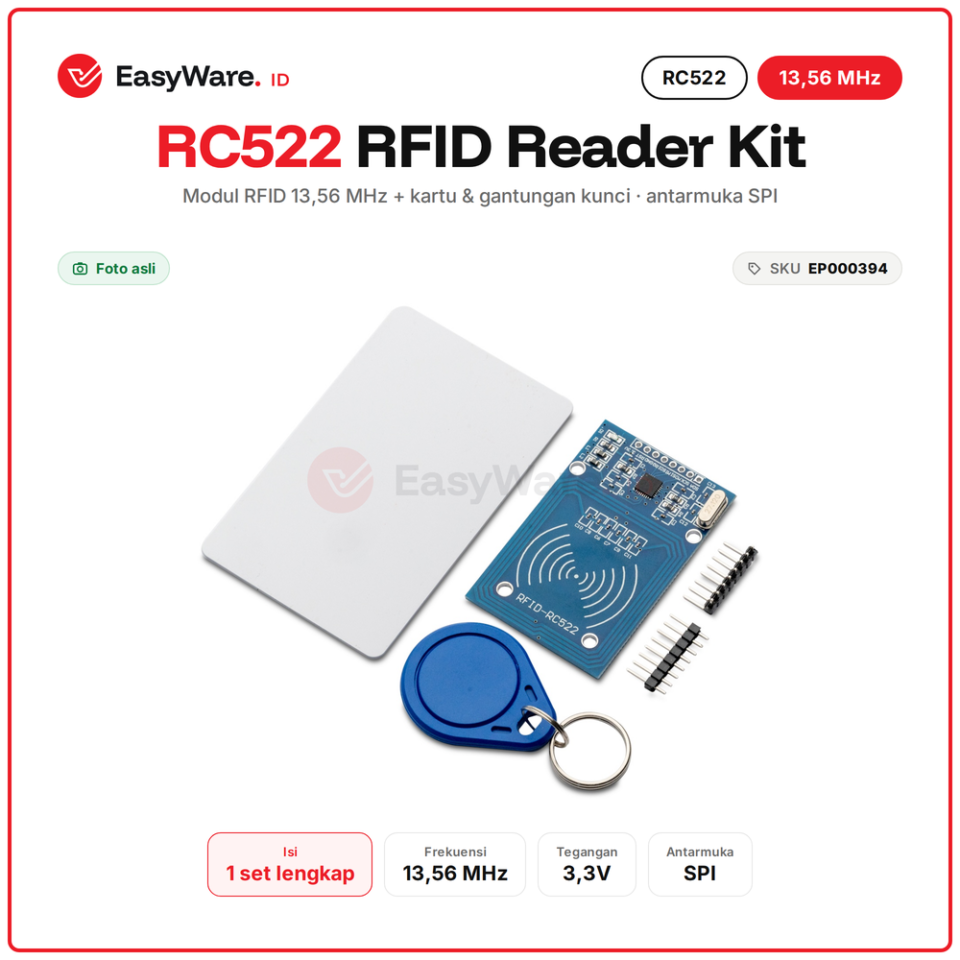

Satu paket sudah termasuk kartu RFID dan tag gantungan kunci, jadi bisa langsung dicoba tanpa membeli kartu terpisah. Modul ini menjadi pilihan paling populer untuk proyek kunci pintu, absensi, dan sistem akses berbasis Arduino maupun ESP32.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Chip | MFRC522 |
| Frekuensi | 13.56MHz |
| Standar kartu | ISO/IEC 14443A (MIFARE) |
| Interface | SPI |
| Tegangan kerja | 3.3V |
| Jarak baca | Hingga ±5cm (tergantung kartu) |
| Fungsi | Baca dan tulis data kartu |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000394 |

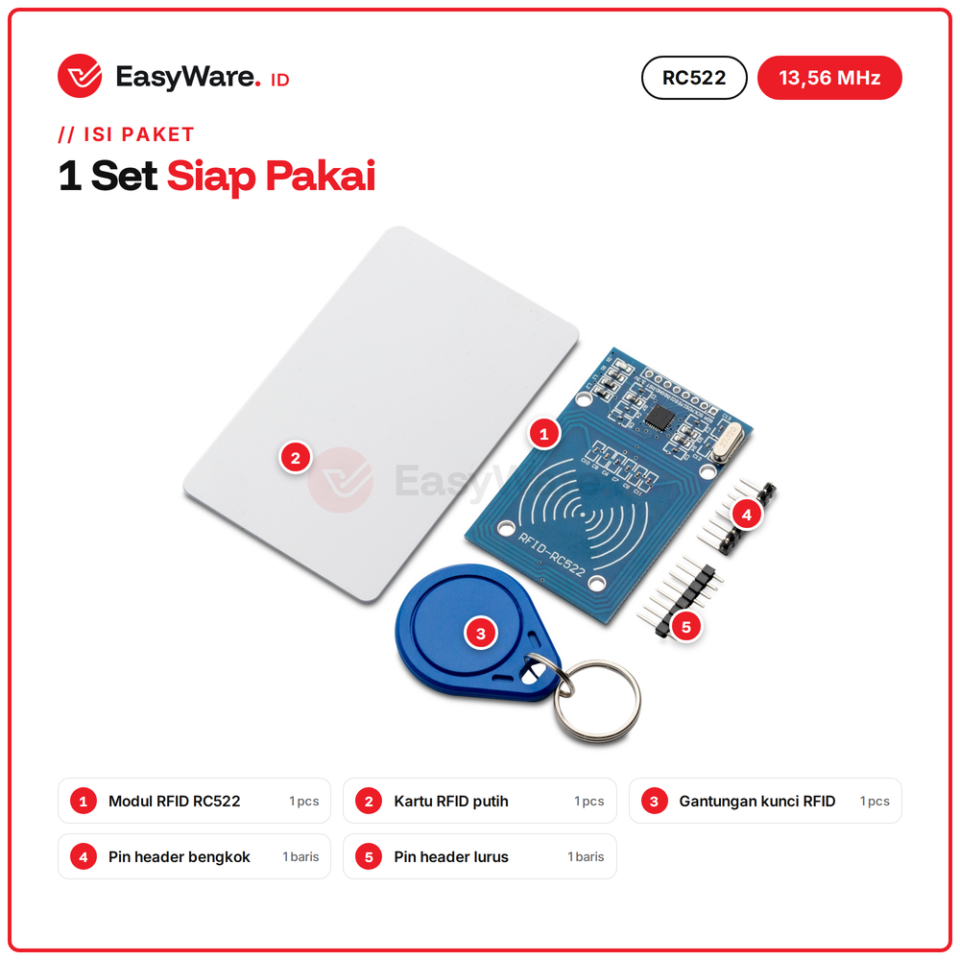

Isi Paket
✅ 1x modul RFID RC522
✅ 1x kartu RFID putih
✅ 1x tag gantungan kunci (keyfob)
✅ 2x pin header (lurus dan siku, belum disolder)

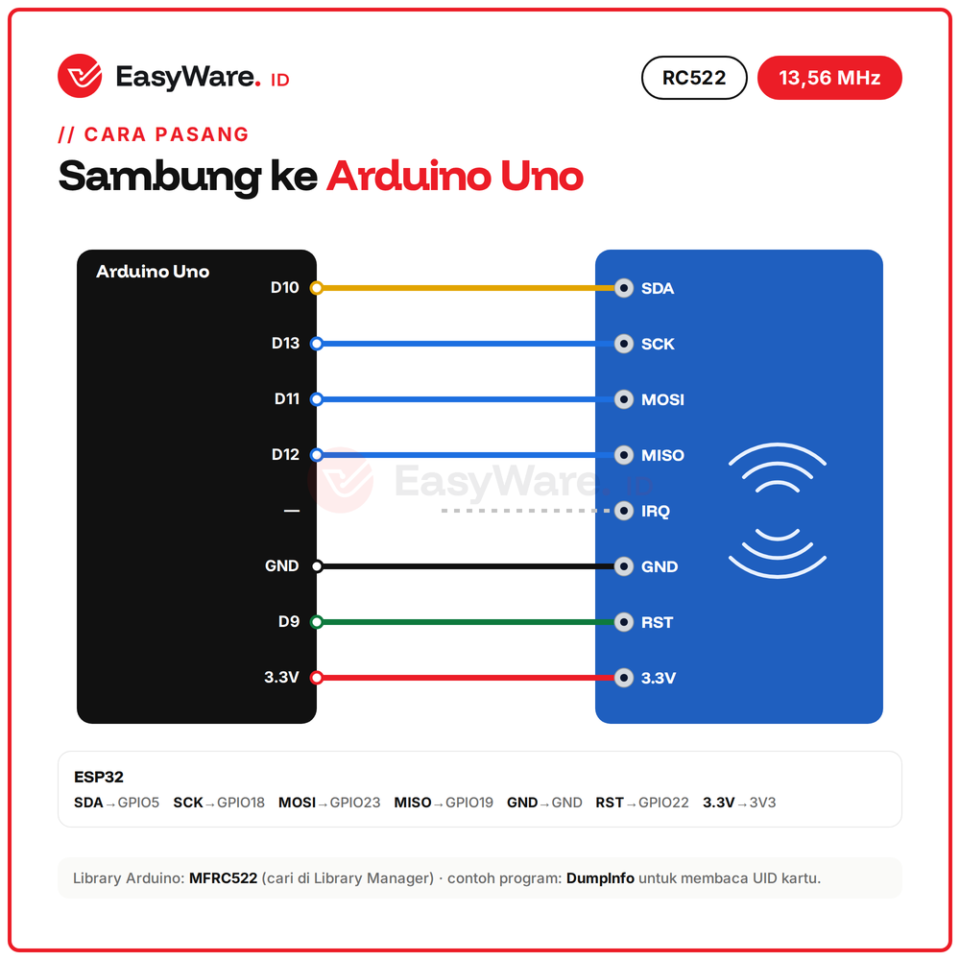

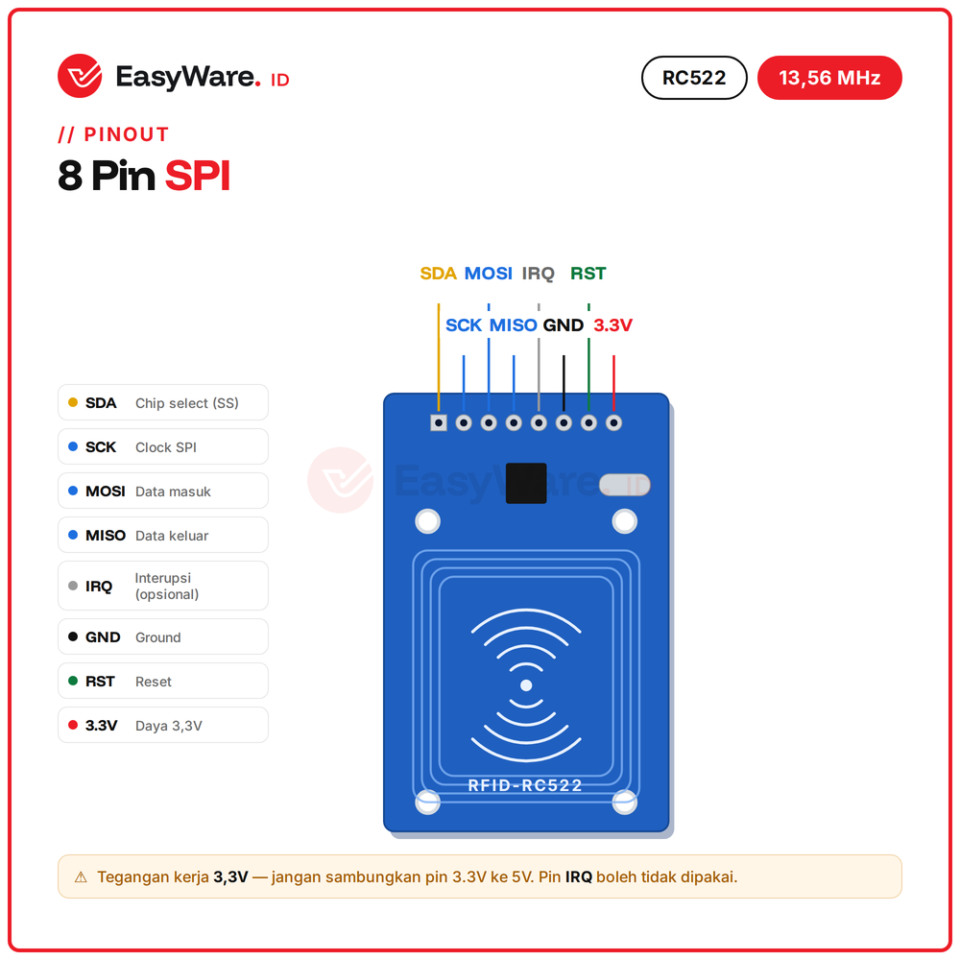

Pinout dan Wiring
| Pin RC522 | Fungsi | Arduino Uno | ESP32 |
|---|---|---|---|
| SDA (SS) | Chip select SPI | D10 | GPIO5 |
| SCK | Clock SPI | D13 | GPIO18 |
| MOSI | Data masuk | D11 | GPIO23 |
| MISO | Data keluar | D12 | GPIO19 |
| IRQ | Interrupt (opsional) | Tidak dipakai | Tidak dipakai |
| GND | Ground | GND | GND |
| RST | Reset | D9 | GPIO22 |
| 3.3V | Catu daya | 3.3V | 3.3V |
Mulai Cepat
- Solder pin header ke modul, pilih yang lurus atau siku sesuai kebutuhan.
- Sambungkan modul sesuai tabel wiring di atas. Pastikan VCC ke 3.3V, bukan 5V.
- Install library MFRC522 lewat Library Manager di Arduino IDE.
- Buka contoh "DumpInfo", upload, lalu buka Serial Monitor.
- Dekatkan kartu atau keyfob ke modul. UID dan isi kartu akan tampil di Serial Monitor.
Perbandingan Modul RFID
| Modul | Frekuensi | Jenis kartu | Catatan |
|---|---|---|---|
| RC522 | 13.56MHz | MIFARE (ISO 14443A) | Baca dan tulis, murah, paling populer |
| RDM6300 | 125kHz | EM4100 | Hanya membaca ID kartu |
| PN532 | 13.56MHz | MIFARE, NFC | Bisa berkomunikasi dengan HP ber-NFC |
Aplikasi
✅ Kunci pintu dan akses ruangan
✅ Absensi karyawan atau siswa
✅ Sistem parkir dan loker
✅ Pembayaran atau kantin sederhana
✅ Identifikasi barang dan inventaris
FAQ
Apakah bisa membaca kartu akses gedung atau kartu hotel?
Tergantung frekuensinya. Banyak kartu akses gedung memakai 125kHz (EM4100) yang tidak bisa dibaca RC522. Untuk kartu jenis itu, gunakan modul 125kHz seperti RDM6300.
Apakah bisa membaca kartu e-money atau kartu lain yang sudah ada?
RC522 hanya mendukung kartu ISO 14443A seperti MIFARE. Kartu lain yang terenkripsi atau memakai standar berbeda mungkin hanya terdeteksi UID-nya, atau tidak terbaca sama sekali.
Kenapa modul tidak terdeteksi?
Periksa tiga hal: VCC harus 3.3V, wiring SPI sesuai tabel, dan pin SDA serta RST di program sama dengan wiring. Pin header yang belum disolder dengan baik juga sering menjadi penyebab.
Bisakah memakai kartu RFID tambahan?
Bisa, selama kartunya 13.56MHz standar MIFARE (ISO 14443A).
Catatan: produk ini Compatible/MIC (Made in China), bukan produk bermerek original. VCC wajib 3.3V, jangan disambung ke 5V.
Spesifikasi lengkap
| Berat kirim | 21 gram |
|---|---|
| Dimensi | 9 × 9 × 9 cm |
| Kategori | Komunikasi nirkabel |
