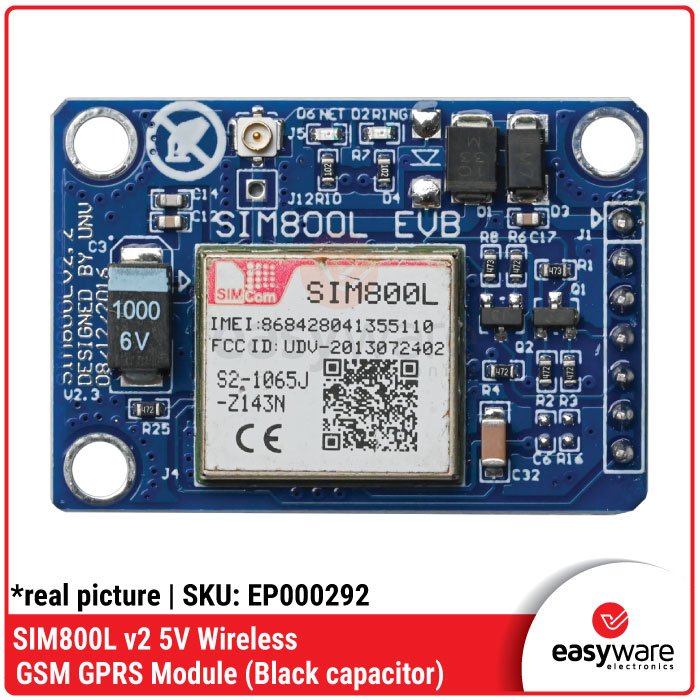

SIM800L v2 5V Wireless GSM GPRS Module (Black capacitor)

Modul SIM800L v2 5V ini adalah perangkat komunikasi seluler berbasis jaringan GSM/GPRS quad-band yang memungkinkan mikrokontroler Anda melakukan panggilan suara, mengirim atau menerima SMS, serta terhubung ke internet melalui data seluler GPRS. Dilengkapi dengan kapasitor hitam berkapasitas besar pada bagian penstabil daya, modul ini dirancang untuk mencegah terjadinya brownout atau restart mendadak saat modul memancarkan sinyal kuat.

Perangkat ini sangat pas diaplikasikan pada proyek IoT mandiri, seperti sistem alarm keamanan rumah berbasis SMS, pelacak kendaraan (GPS tracker) dengan notifikasi seluler, atau sistem pemantauan jarak jauh via internet seluler. Ukurannya yang sangat ringkas memudahkan integrasi ke dalam berbagai casing proyek elektronik portabel.

Spesifikasi

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ TinyGSM: Library yang sangat ringan dan efisien untuk menangani modem GSM di Arduino.

✅ SIM800L by robtillaart: Library alternatif yang menyediakan fungsi dasar pengiriman SMS dan panggilan dengan mudah.

Fitur

✅ Mendukung jaringan seluler Quad-Band global, bisa digunakan dengan berbagai operator seluler lokal.

✅ Dilengkapi komponen kapasitor hitam berkualitas tinggi untuk meredam lonjakan arus saat modul melakukan registrasi jaringan.

✅ Antarmuka Serial UART standar yang mudah diakses menggunakan perintah AT (AT Commands).

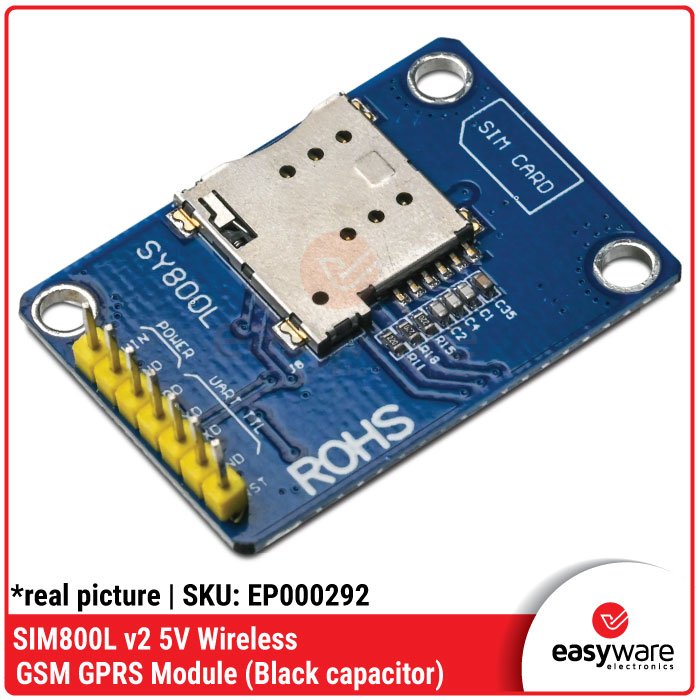

✅ Sudah terintegrasi dengan slot kartu micro SIM model dorong/tarik yang praktis.

Perbandingan dengan Modul GSM Lain

Modul SIM800L v2 versi kapasitor hitam ini jauh lebih ramah bagi pemula dibandingkan versi polosnya karena toleransi tegangannya sudah disesuaikan agar bisa menerima input 5V secara lebih aman. Trade-off utamanya adalah modul ini membutuhkan sumber arus minimal 1A hingga 2A saat mencari sinyal; mengambil daya dari pin 5V Arduino Uno secara langsung seringkali menyebabkan Arduino brownout jika adaptor utamanya kurang kuat.

Aplikasi

✅ Sistem keamanan rumah pintar yang mengirimkan SMS peringatan darurat.

✅ Pengontrol perangkat elektronik jarak jauh menggunakan perintah SMS (saklar SMS).

✅ Sistem pelacakan kendaraan atau aset bergerak berbasis GPRS.

✅ Stasiun pencatat data cuaca (data logger) di tempat terpencil yang mengirim data via internet seluler.

FAQ

Mengapa modul sering restart atau lampu indikator mati-nyala terus saat mendeteksi sinyal?

Hal tersebut biasanya disebabkan oleh kekurangan arus catu daya saat modul mencoba terhubung ke BTS operator seluler. Pastikan Anda menggunakan sumber daya eksternal 5V minimal 2 Ampere, bukan mengandalkan arus dari port USB komputer atau pin 5V mikrokontroler.

Apakah modul ini mendukung jaringan 4G LTE?

Tidak. SIM800L murni beroperasi pada jaringan 2G. Pastikan operator seluler yang Anda gunakan di lokasi proyek masih menyediakan cakupan sinyal 2G.

Apakah antena wajib dipasang sebelum modul dinyalakan?

Ya, sangat wajib. Anda harus memasang antena (konektor IPX ke SMA yang disertakan dalam paket) sebelum memberikan daya ke modul. Menyalakan modul tanpa antena dapat merusak komponen penguat sinyal internal (PA).

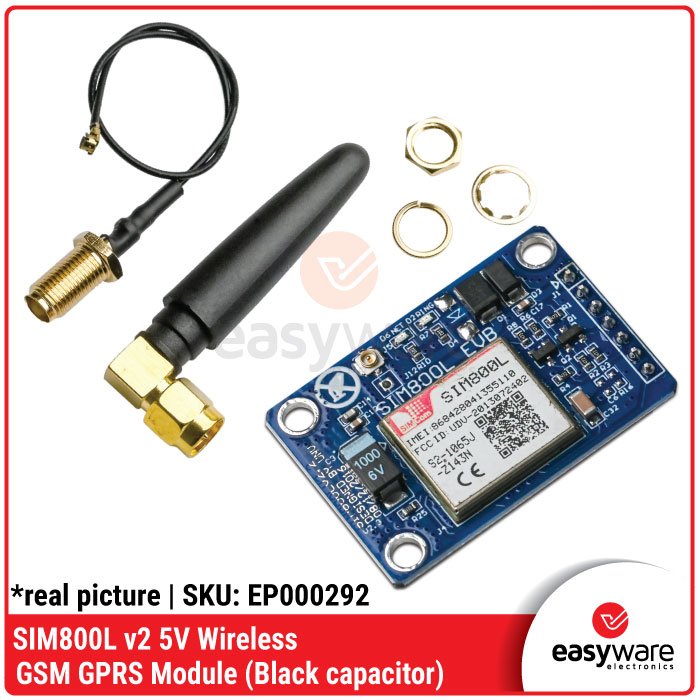

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Paket penjualan sudah termasuk modul SIM800L, antena model tekuk, kabel pigtail IPX, serta mur/ring pengunci konektor SMA.
