Relay Songle SRD-24VDC-SL-C Coil 24V 5 Pin 10A 250VAC 1 Form C COM NC NO untuk Panel PLC Mesin dan PCB (2 Pilihan)
Di marketplace mulai Rp3.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 2 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Relay Songle seri SRD 5 pin dengan kontak 10A. Satu coil mengendalikan satu saklar tipe C: kaki COM, NC, dan NO, sehingga bisa dipakai menyalakan atau memutus beban. Coil 24V cocok untuk panel listrik, PLC, dan mesin yang memakai catu 24V. Dari Arduino atau ESP32, relay dikendalikan lewat transistor dengan catu coil 24V terpisah.

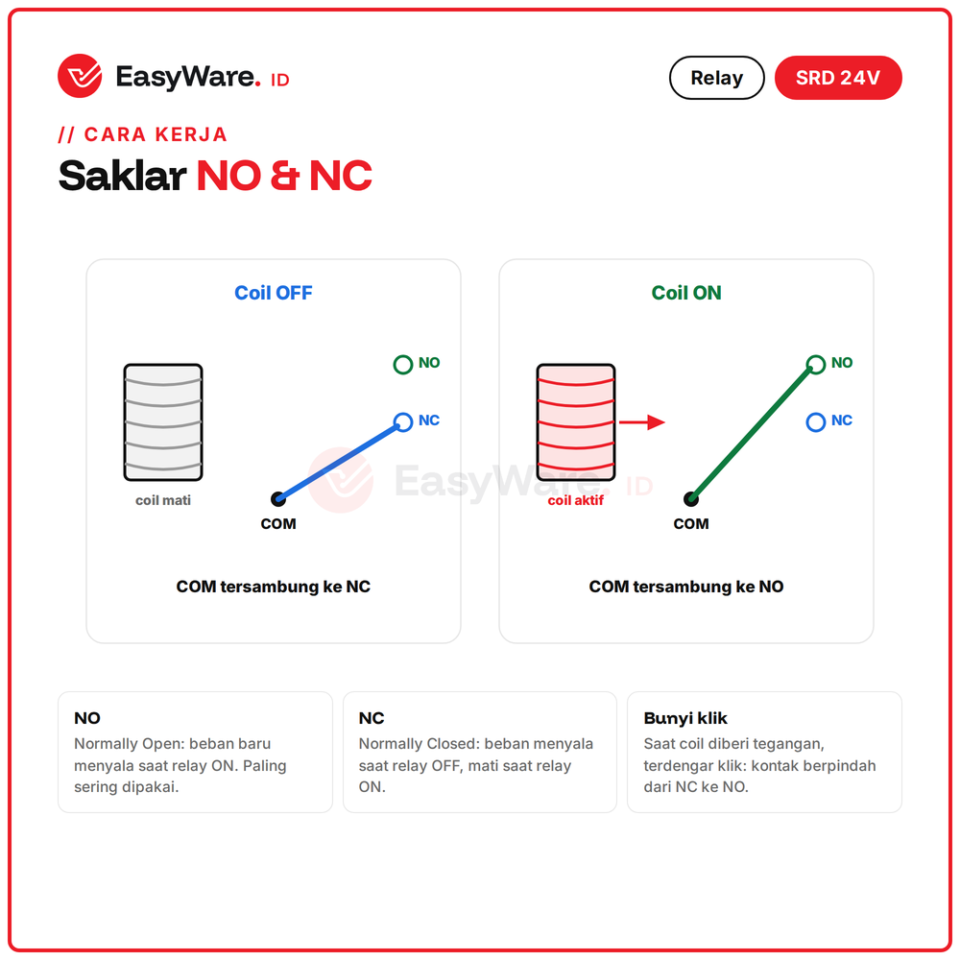

Relay ibarat saklar yang ditekan oleh magnet. Arus kecil di coil membuat magnet, magnet menarik kontak, lalu kontak menyambungkan arus besar ke beban.

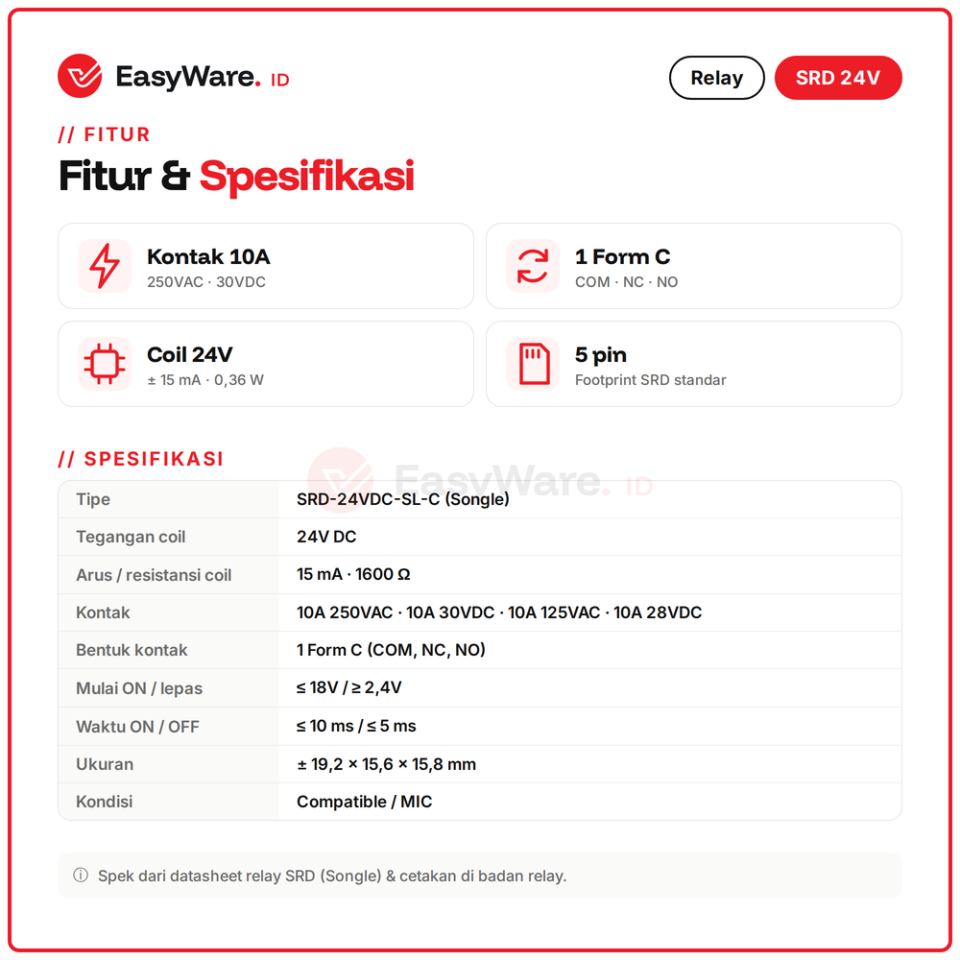

Spesifikasi
| Tipe | SRD-xxVDC-SL-C, Songle |
|---|---|
| Tegangan coil | 24V DC |
| Daya coil | sekitar 0,36 W |
| Arus coil | sekitar 15 mA, resistansi 1600 ohm |
| Kontak | 10A 250VAC, 10A 30VDC, 10A 125VAC, 10A 28VDC |
| Bentuk kontak | 1 Form C: COM, NC, NO |
| Waktu kerja | ON maks 10 ms, OFF maks 5 ms |

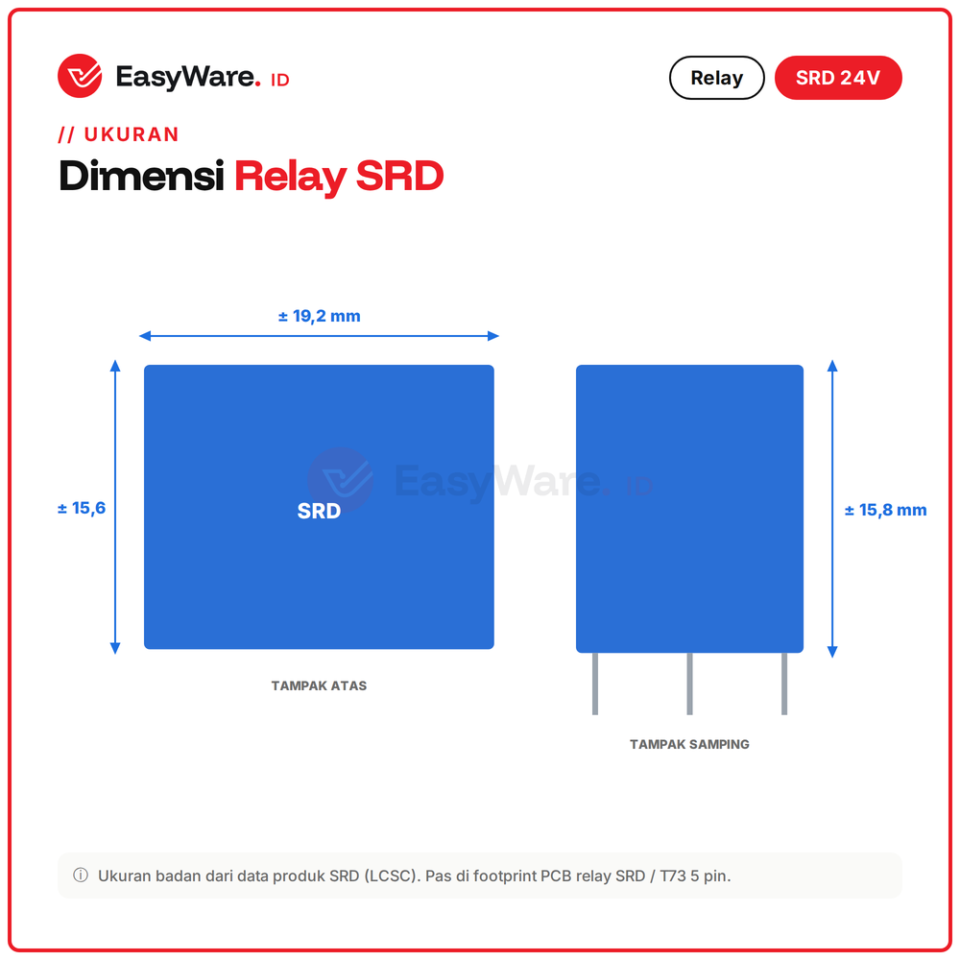

| Ukuran | sekitar 19,2 x 15,6 x 15,8 mm |
| Kaki | 5 pin through hole |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000045 · EP001939 |

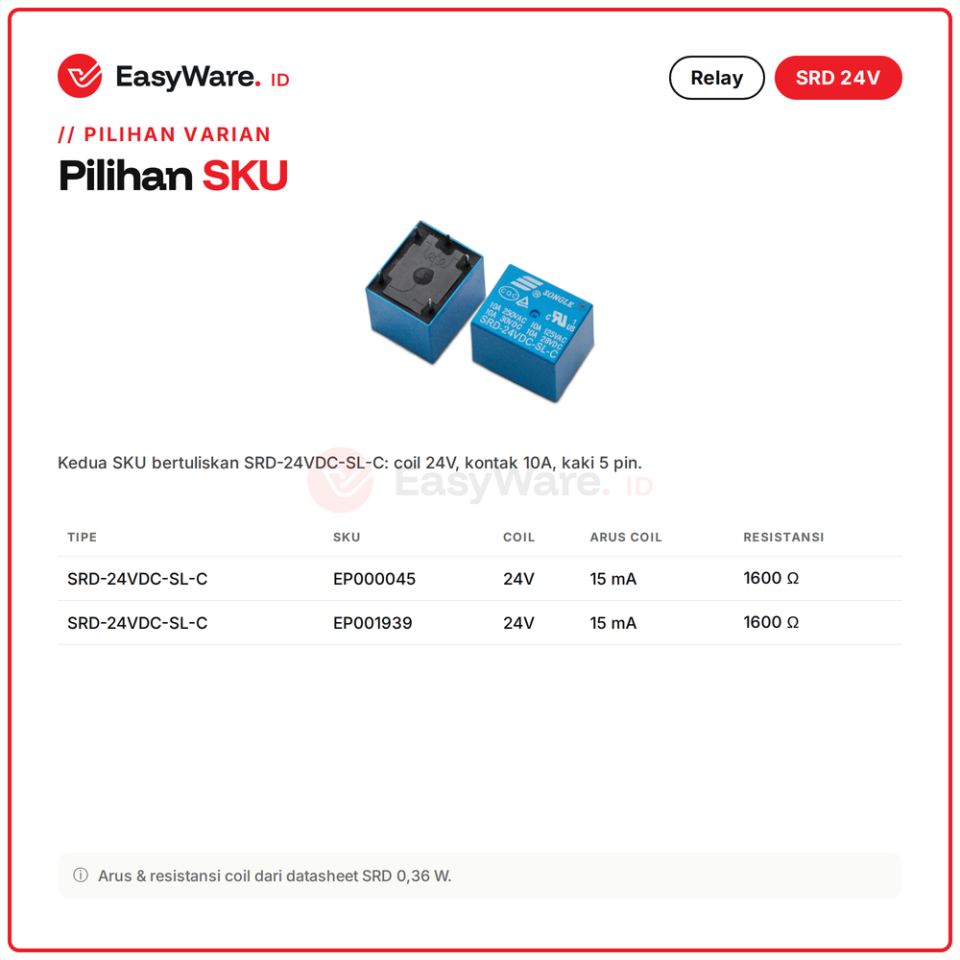

Pilihan Varian
| SKU | Varian |
|---|---|
| EP000045 | coil 24V, SRD-24VDC-SL-C |
| EP001939 | coil 24V, SRD-24VDC-SL-C |

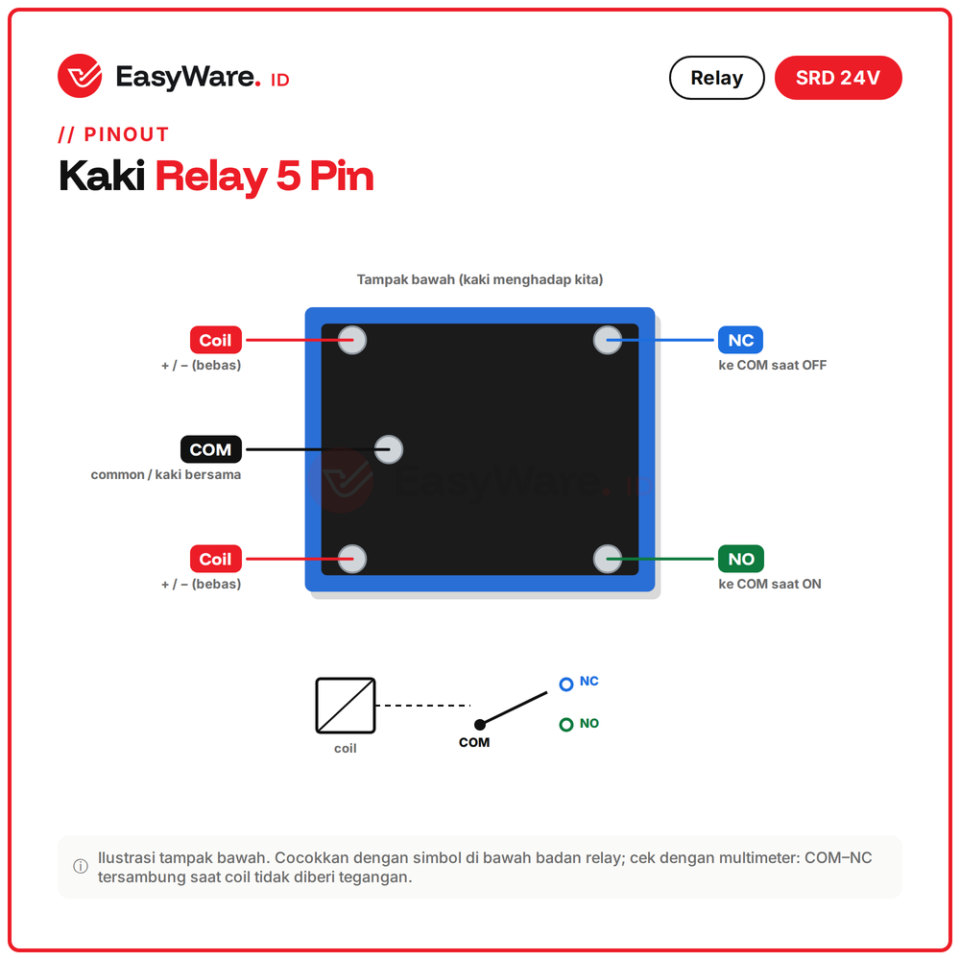

Pin
| Pin | Fungsi |
|---|---|
| Coil (2 kaki) | diberi tegangan coil, polaritas bebas |
| COM | kaki bersama kontak |
| NC | tersambung ke COM saat relay OFF |
| NO | tersambung ke COM saat relay ON |

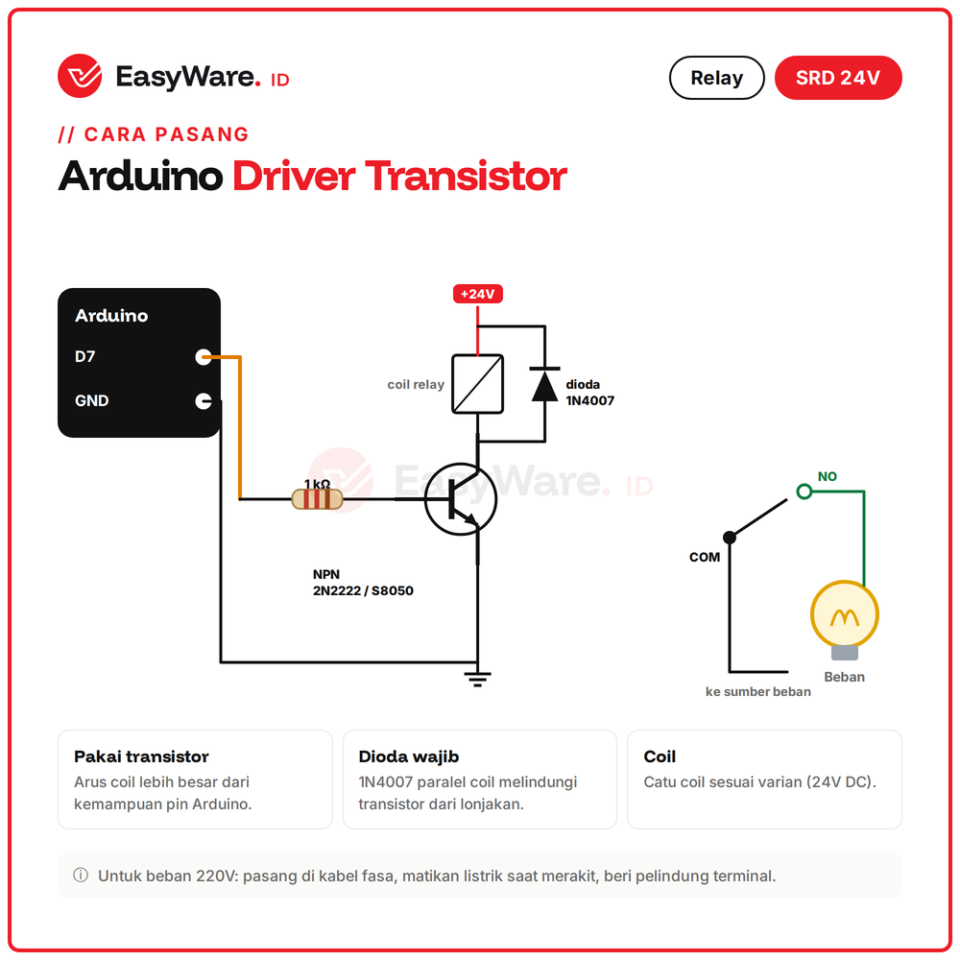

Cara Pakai
- Pin Arduino ke basis transistor NPN 2N2222 atau S8050 lewat resistor 1k
- Coil relay antara +24V dan kolektor transistor, emitor ke GND bersama
- Pasang dioda 1N4007 terbalik paralel dengan coil
- Beban disambung lewat COM dan NO, nyalakan dengan digitalWrite HIGH
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Relay ini | komponen relay saja, perlu transistor dan dioda |
| Modul relay | sudah ada driver dan terminal, tinggal colok |
| SSR | tanpa kontak mekanik, untuk AC |

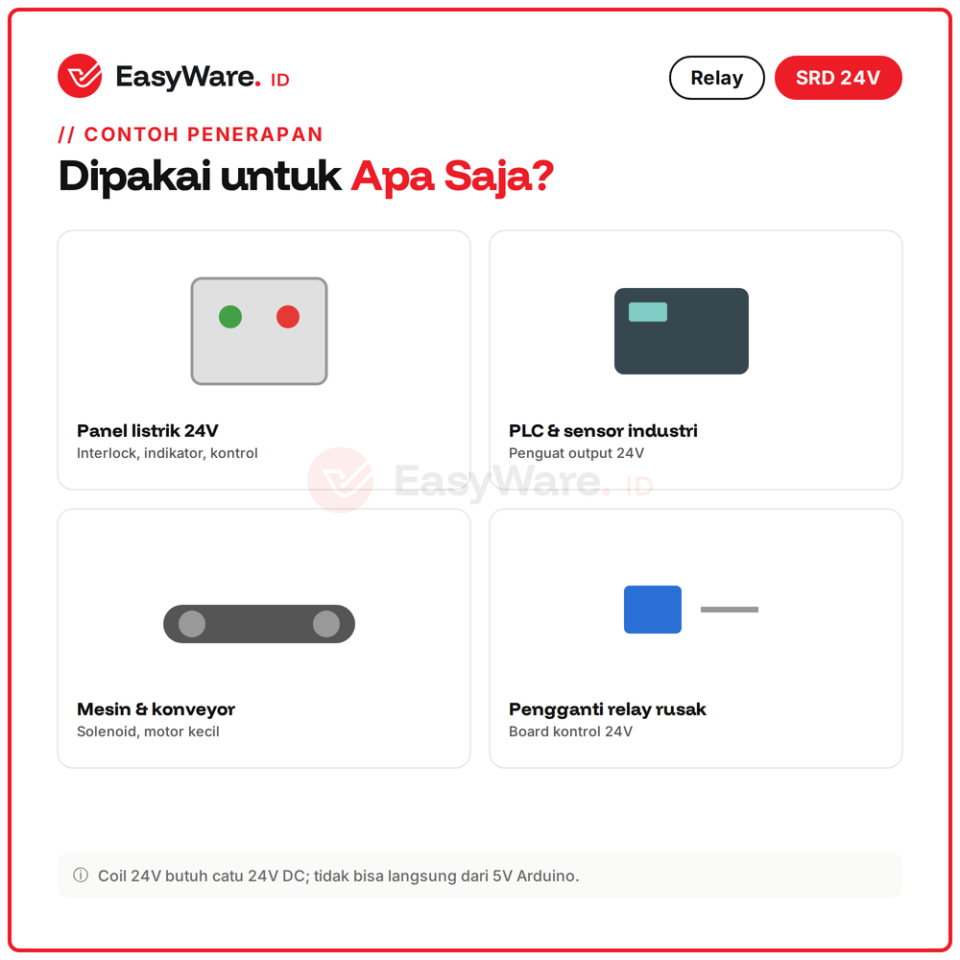

Aplikasi
✅ Panel listrik dan kontrol 24V
✅ Penguat output PLC dan sensor industri
✅ Mesin, konveyor, dan solenoid 24V
✅ Pengganti relay rusak di board kontrol 24V
FAQ
Bisa dikontrol Arduino?
Bisa, lewat transistor NPN dengan catu coil 24V terpisah dan GND bersama.
Bisa pakai 12V?
Tidak disarankan, relay bisa tidak menarik. Pakai 24V atau relay coil 12V.
Untuk lampu 220V?
Bisa sampai 10A, pasang di kabel fasa dengan aman.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
