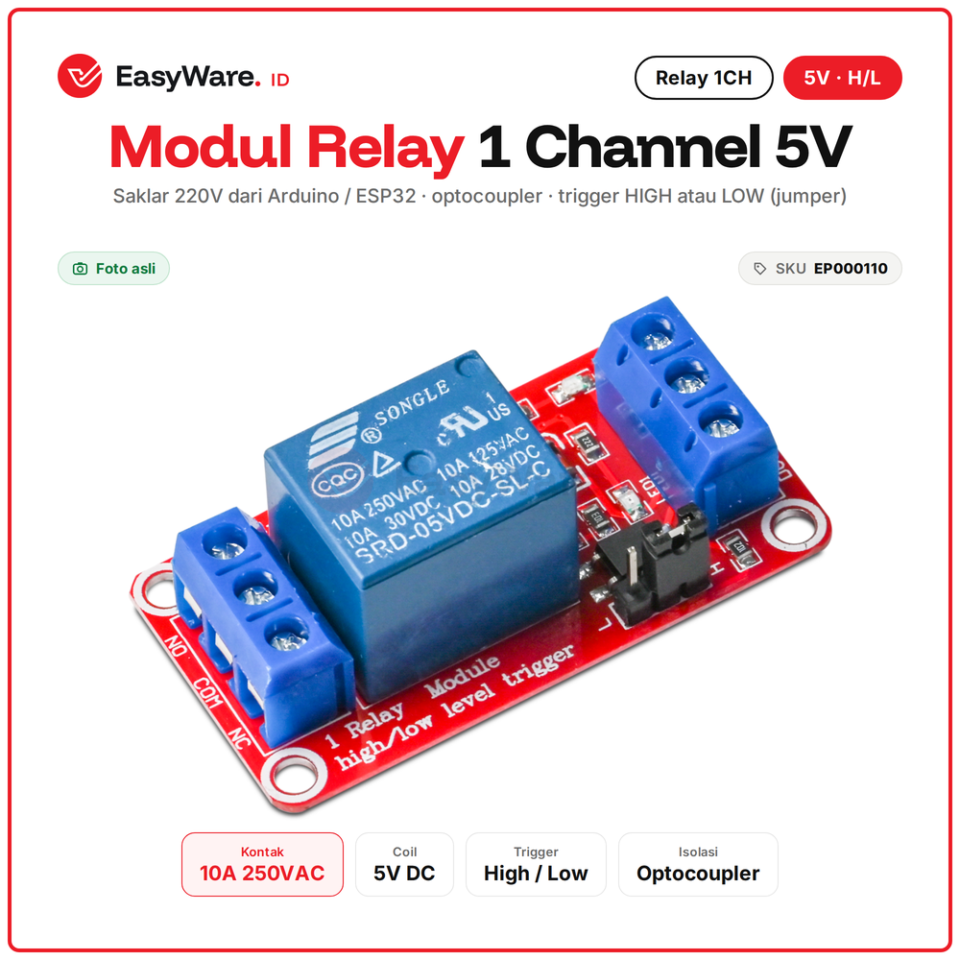

Modul Relay 1 Channel 5V High Low Level Trigger Optocoupler 10A 250VAC Saklar Lampu untuk Arduino ESP32 Raspberry Pi
Di marketplace mulai Rp12.000 · lebih hemat Rp1.200
- Tanpa minimum belanja
- Dapat 10 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

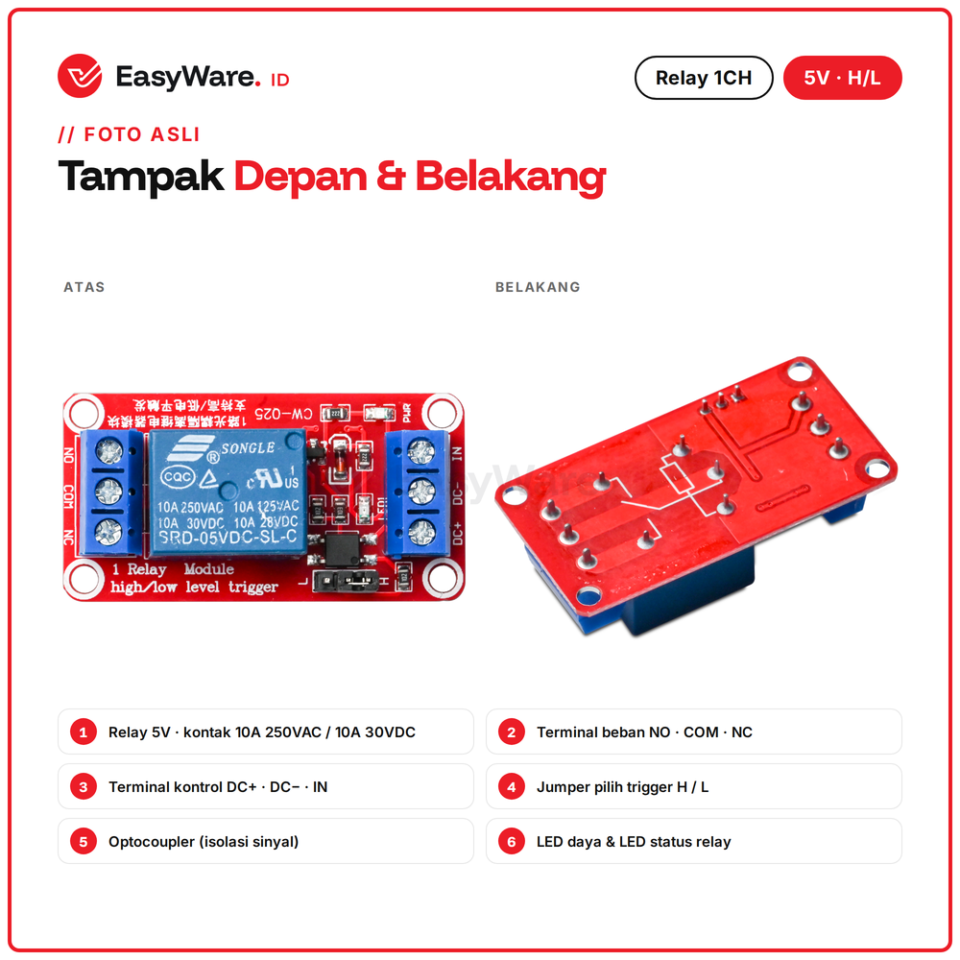

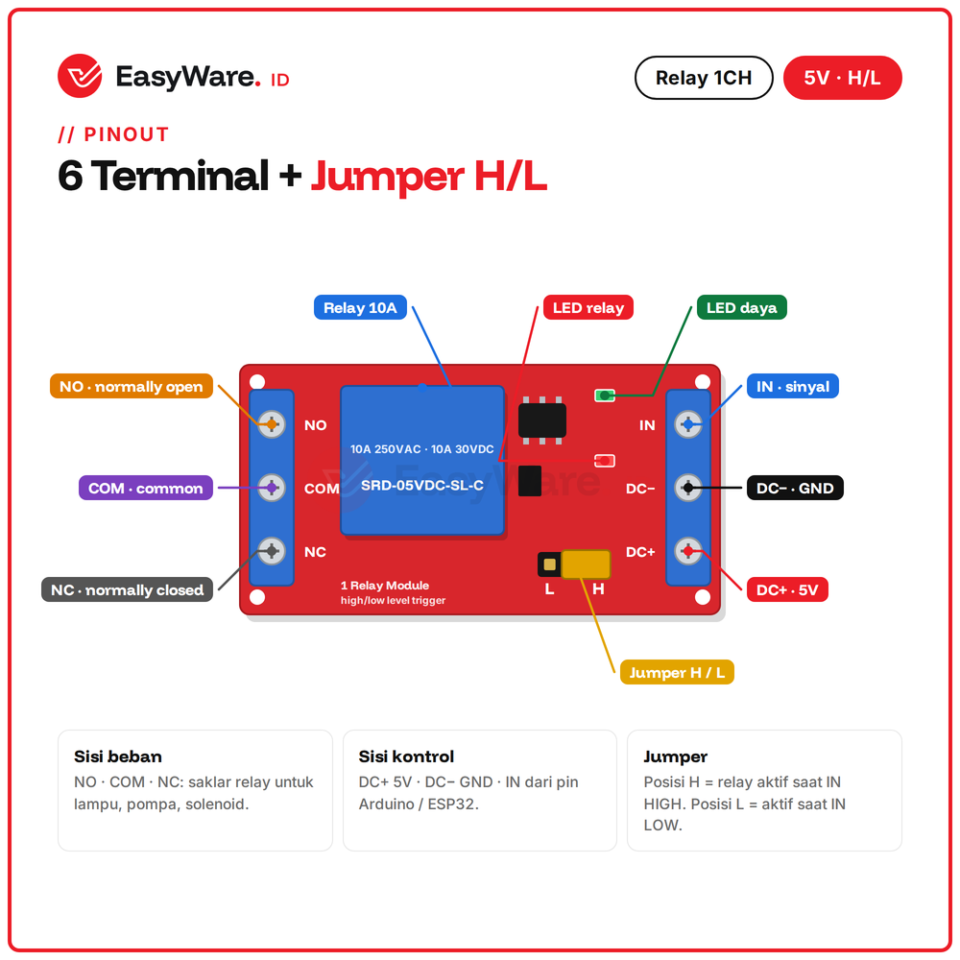

Modul relay 1 channel 5V dengan optocoupler dan jumper pilih trigger HIGH atau LOW. Dipakai untuk menyalakan/mematikan beban listrik (lampu, pompa, solenoid) dari Arduino, ESP32, atau Raspberry Pi. Terminal sekrup NO, COM, NC untuk beban dan DC+, DC−, IN untuk kontrol.
Relay itu seperti saklar lampu yang ditekan oleh magnet. Arduino cukup mengirim sinyal kecil ke pin IN, lalu kumparan di dalam relay menarik kontak sehingga beban 220V tersambung. Optocoupler menjaga sisi Arduino tetap terpisah dari sisi relay.

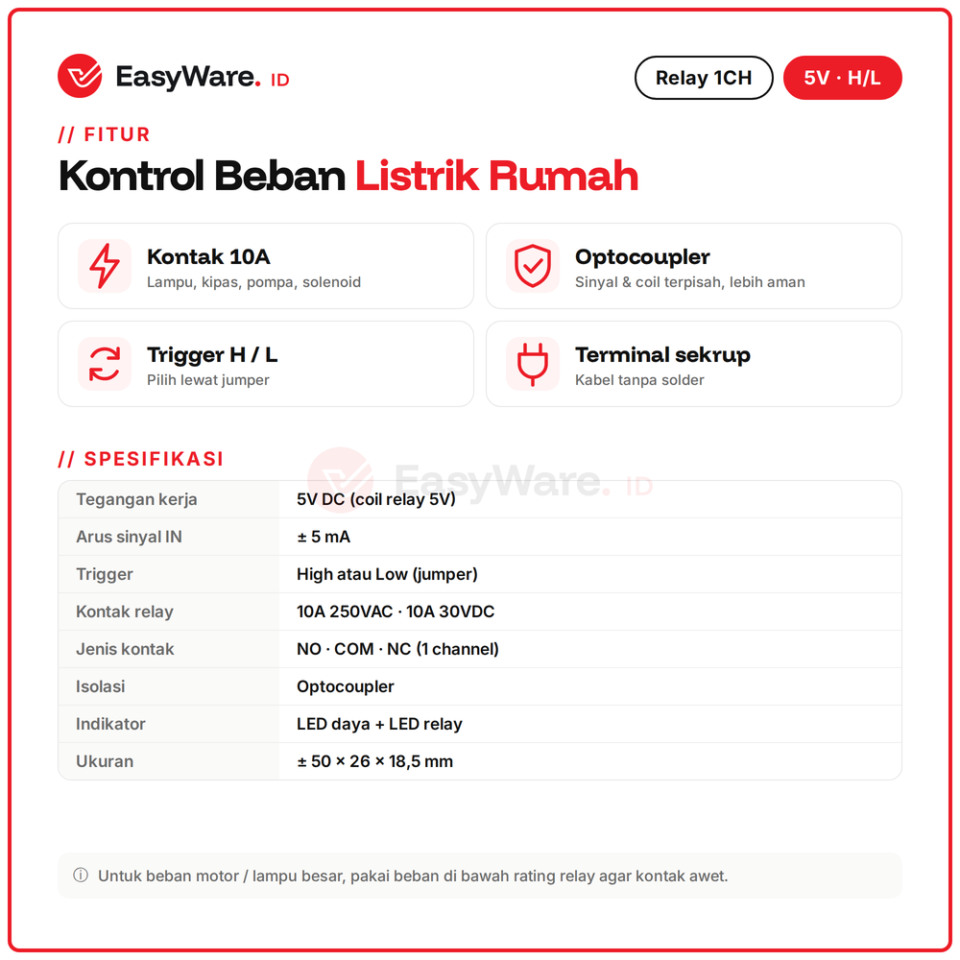

Spesifikasi
| Tegangan kerja | 5V DC (coil relay 5V) |
|---|---|
| Arus sinyal IN | ± 5 mA |
| Trigger | High atau Low (pilih lewat jumper) |
| Kontak | 10A 250VAC / 10A 30VDC |
| Jenis kontak | NO, COM, NC (1 channel) |
| Isolasi | Optocoupler |
| Indikator | LED daya + LED relay |

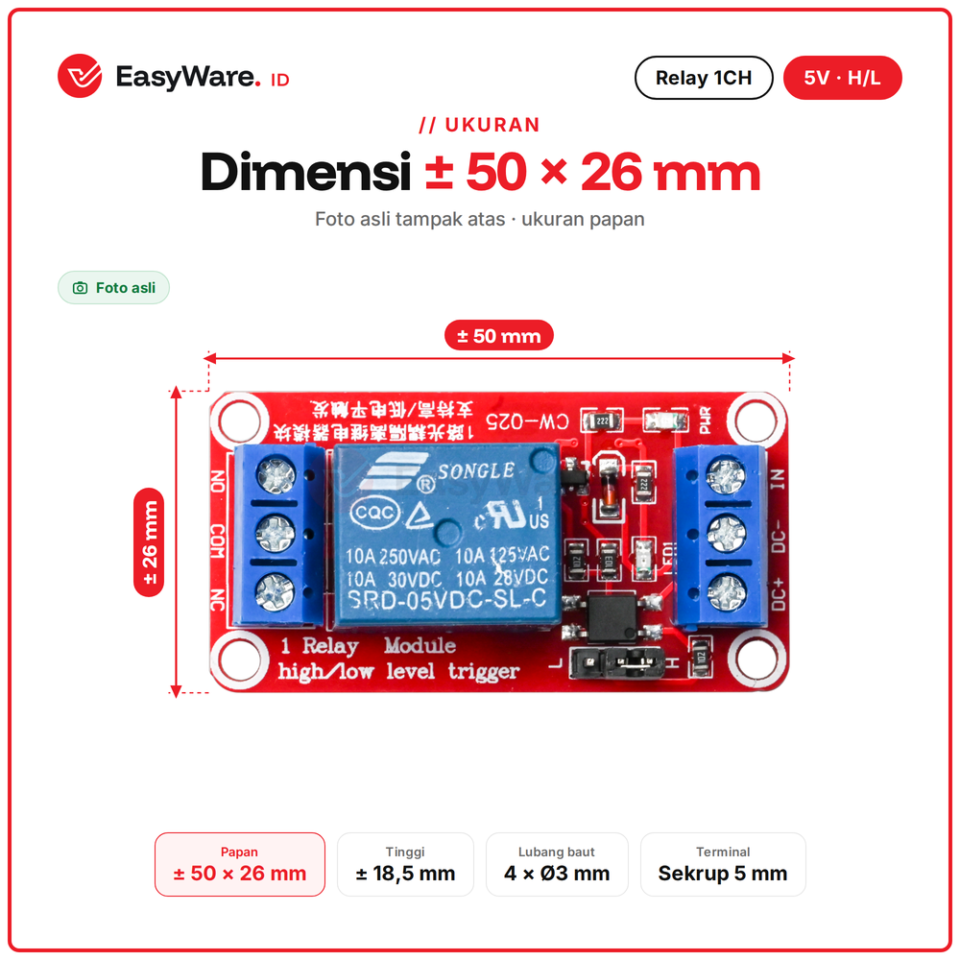

| Ukuran | ± 50 × 26 × 18,5 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000110 |

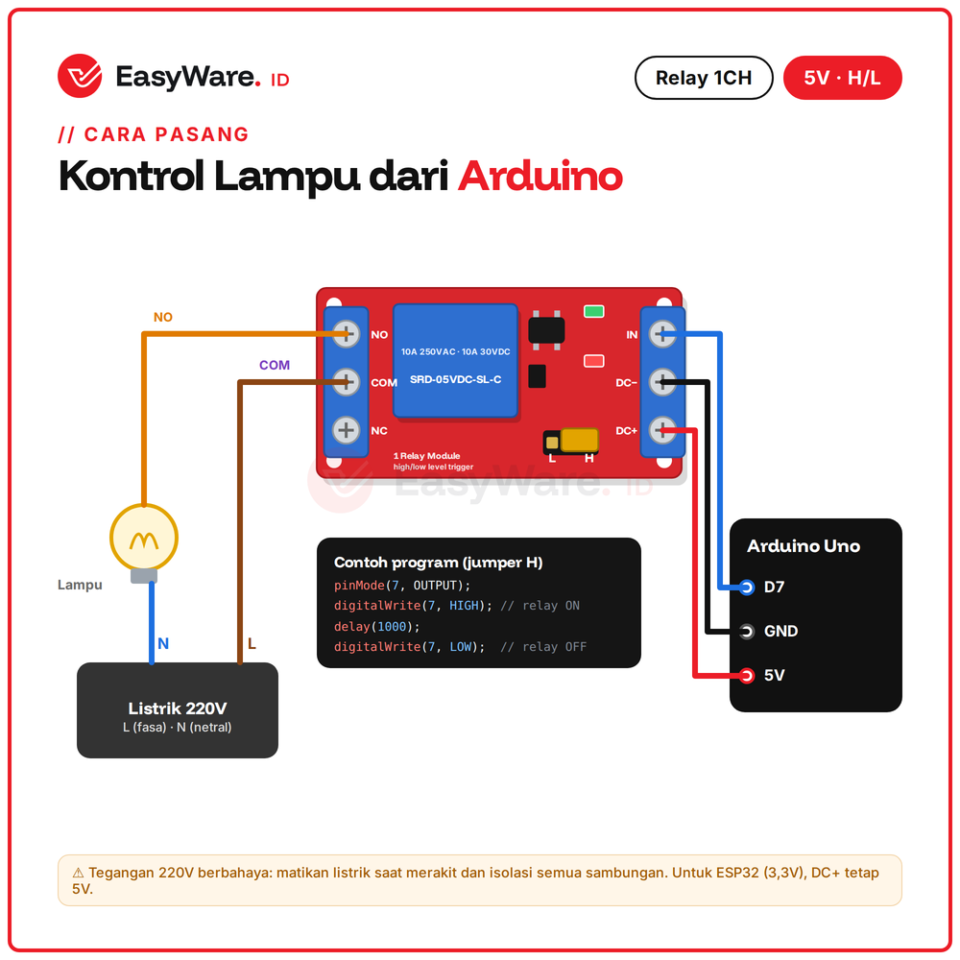

Wiring
| Pin modul | Sambung ke |
|---|---|
| DC+ | 5V |
| DC− | GND |
| IN | D7 |
| COM | kabel L (fasa) listrik |
| NO | ke lampu, lalu ke N (netral) |
Cara Pakai
- DC+ → 5V
- DC− → GND
- IN → D7
- COM → kabel L (fasa) listrik
- NO → ke lampu, lalu ke N (netral)
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Jumper H | relay aktif saat IN HIGH |
| Jumper L | relay aktif saat IN LOW |
Aplikasi
✅ Lampu otomatis / smart home
✅ Pompa air & solenoid valve
✅ Kipas, heater, beban DC 12–24V
✅ Timer & kontrol jarak jauh IoT
FAQ
Bisa dipakai ESP32 3,3V?
Bisa untuk sinyal IN, tetapi DC+ tetap diberi 5V.
Bedanya NO dan NC?
NO tersambung saat relay ON, NC tersambung saat relay OFF.
Fungsi jumper H/L?
Memilih relay aktif saat IN bernilai HIGH atau LOW.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 13 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
