NodeMCU V3 ESP8266 CH340G WiFi Module

NodeMCU V3 adalah board pengembangan mikrokontroler berbasis modul ESP8266 (ESP-12E) yang terintegrasi dengan konektivitas WiFi. Board ini menggunakan chip USB-to-Serial CH340G dan antarmuka Micro-USB, sehingga Anda bisa langsung memprogramnya dari komputer tanpa memerlukan downloader tambahan.

Modul ini sangat cocok untuk proyek Internet of Things (IoT), seperti smart home, sistem pemantauan jarak jauh, dan otomatisasi berbasis web. Jumlah memori yang cukup dan pin I/O yang beragam membuatnya bisa menangani berbagai sensor dan modul dalam satu sistem yang ringkas.

Spesifikasi

Konfigurasi Pin

Library yang Bisa Dipakai

✅ ESP8266 Board Package: Pustaka wajib di Arduino IDE untuk mengenali dan memprogram board ini.

✅ ESP8266WiFi: Library bawaan untuk menghubungkan board ke jaringan WiFi atau membuatnya menjadi Access Point.

✅ PubSubClient: Untuk komunikasi protokol MQTT pada proyek IoT.

Perbandingan dengan Board Lain

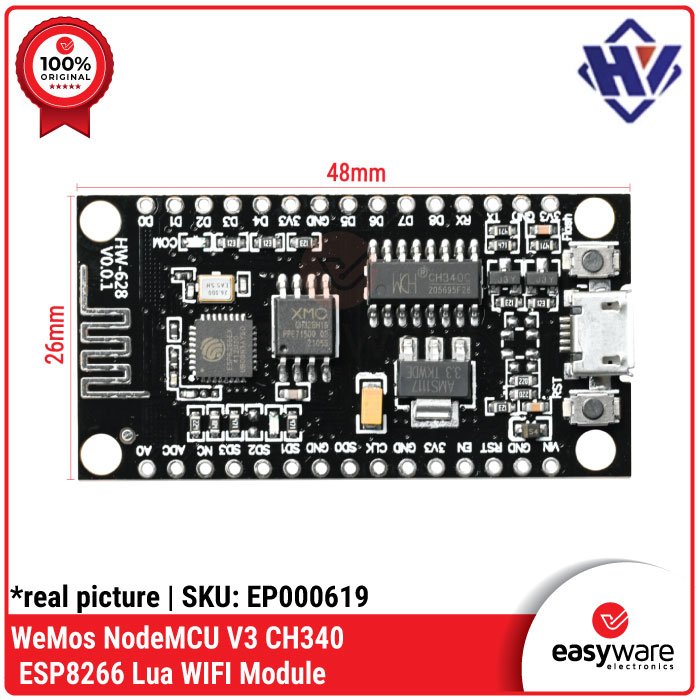

NodeMCU V3 ini memiliki ukuran yang lebih lebar dibandingkan versi V2. Keunggulannya terletak pada penggunaan chip CH340G yang andal dan ekonomis. Trade-off-nya, karena ukurannya yang lebar, board ini akan memakan banyak tempat jika dipasangkan pada breadboard standar, sehingga menyisakan sedikit lubang untuk kabel jumper di sisinya.

Aplikasi

✅ Node sensor IoT (suhu, kelembaban, kualitas udara)

✅ Saklar cerdas (smart switch) dan kontrol relay via internet

✅ Web server lokal mini untuk antarmuka kontrol

✅ Pengiriman data telemetry ke platform cloud seperti Blynk atau ThingSpeak

FAQ

Apakah bisa diprogram menggunakan Arduino IDE?

Bisa. Anda hanya perlu menambahkan URL ESP8266 pada menu Preferences di Arduino IDE, lalu menginstal board-nya lewat Board Manager.

Kenapa board tidak terdeteksi di komputer?

Pastikan Anda menggunakan kabel data Micro-USB (bukan kabel yang hanya untuk charging) dan sudah menginstal driver CH340G di komputer.

Apakah pin I/O aman jika dihubungkan langsung ke sensor 5V?

Tidak disarankan. Level logika (tegangan sinyal) ESP8266 adalah 3.3V. Untuk sensor 5V, sebaiknya gunakan logic level converter agar mikrokontroler tidak rusak.

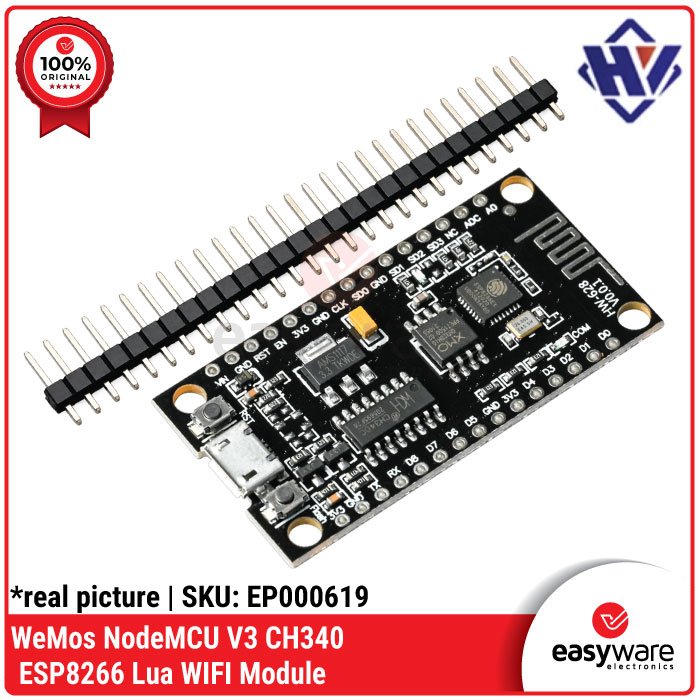

Catatan: Produk ini merupakan versi Compatible (Made in China). Berdasarkan foto, pin header disertakan namun dalam kondisi belum disolder. Anda memerlukan solder untuk memasang pin sebelum bisa menggunakannya di breadboard.
