NodeMCU Base Board ESP8266 V3 Input DC 6-24V
Di marketplace mulai Rp23.000 · lebih hemat Rp2.300
- Tanpa minimum belanja
- Dapat 20 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

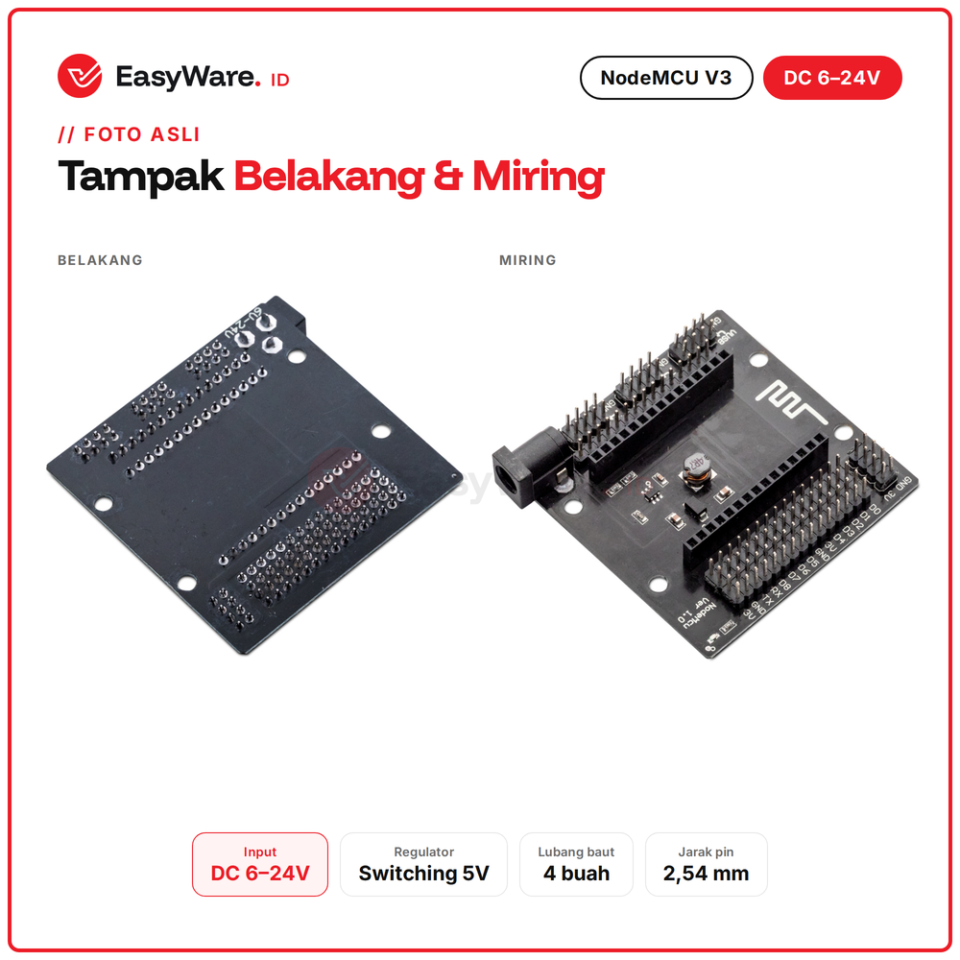

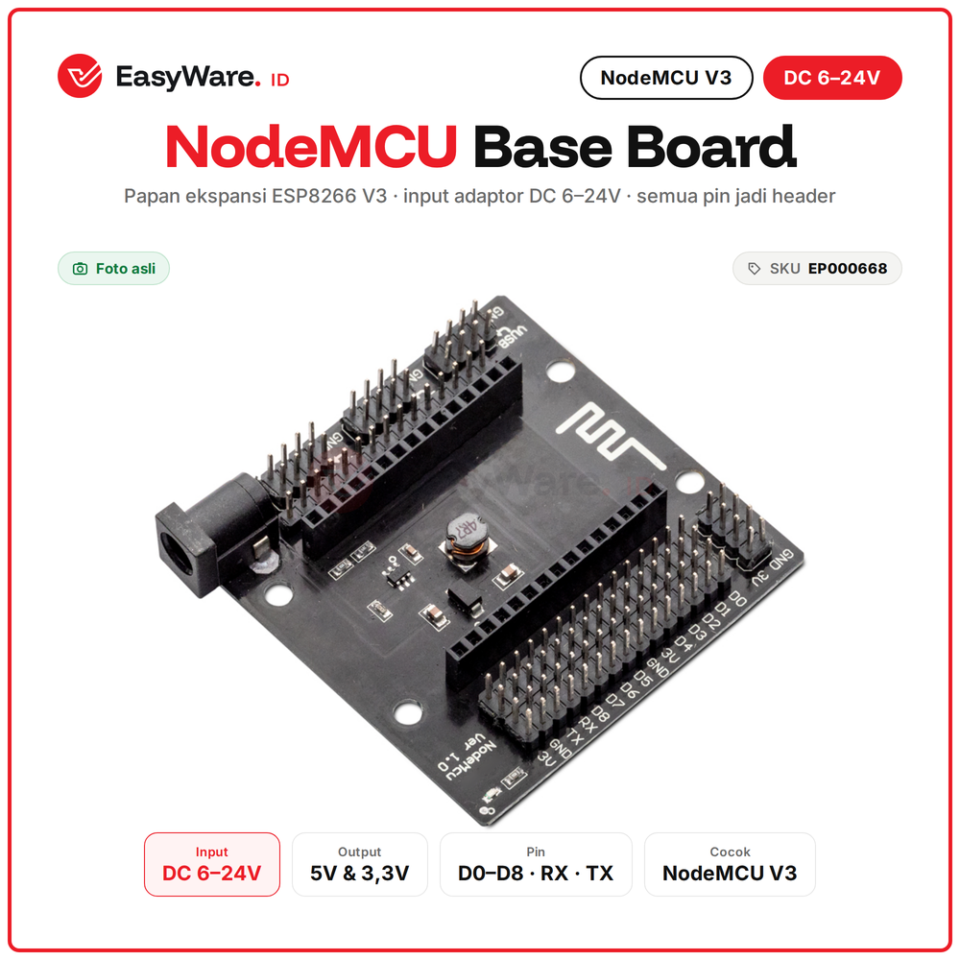

NodeMCU Base Board adalah papan ekspansi untuk NodeMCU V3 ESP8266. NodeMCU tinggal dicolok ke socket, lalu semua pin GPIO keluar sebagai header male lengkap dengan jalur 3,3V dan GND, sehingga sensor dan modul bisa disambung tanpa breadboard.
Anggap saja seperti stop kontak bertingkat: NodeMCU menjadi colokan utama dan setiap pinnya diperbanyak ke pinggir board. Regulator switching di board menurunkan tegangan adaptor DC 6–24V menjadi 5V, jadi proyek bisa berjalan tanpa kabel USB.

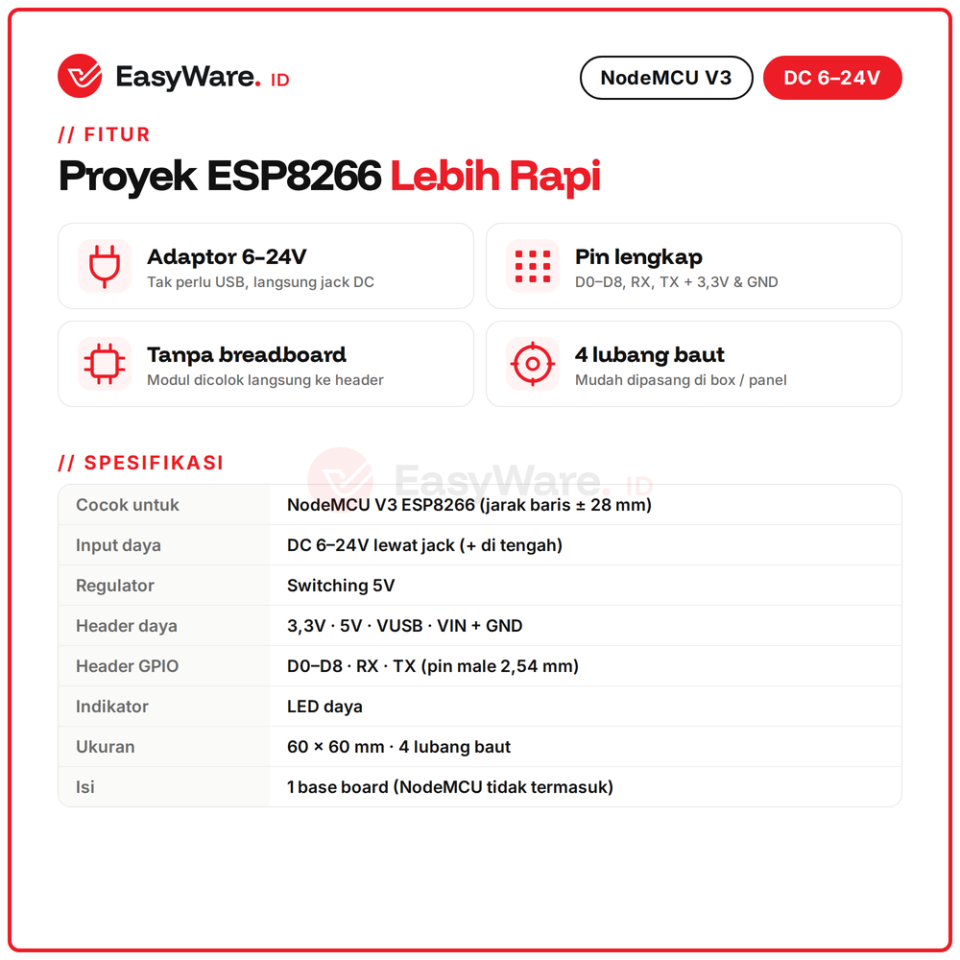

Spesifikasi
| Cocok untuk | NodeMCU V3 ESP8266 (Lolin, jarak baris ± 28 mm) |
|---|---|
| Input daya | DC 6–24V lewat jack (+ di tengah) |
| Regulator | Switching 5V |
| Header daya | 3,3V · 5V · VUSB · VIN + GND |
| Header GPIO | D0–D8 · RX · TX (pin male 2,54 mm) |
| Indikator | LED daya |

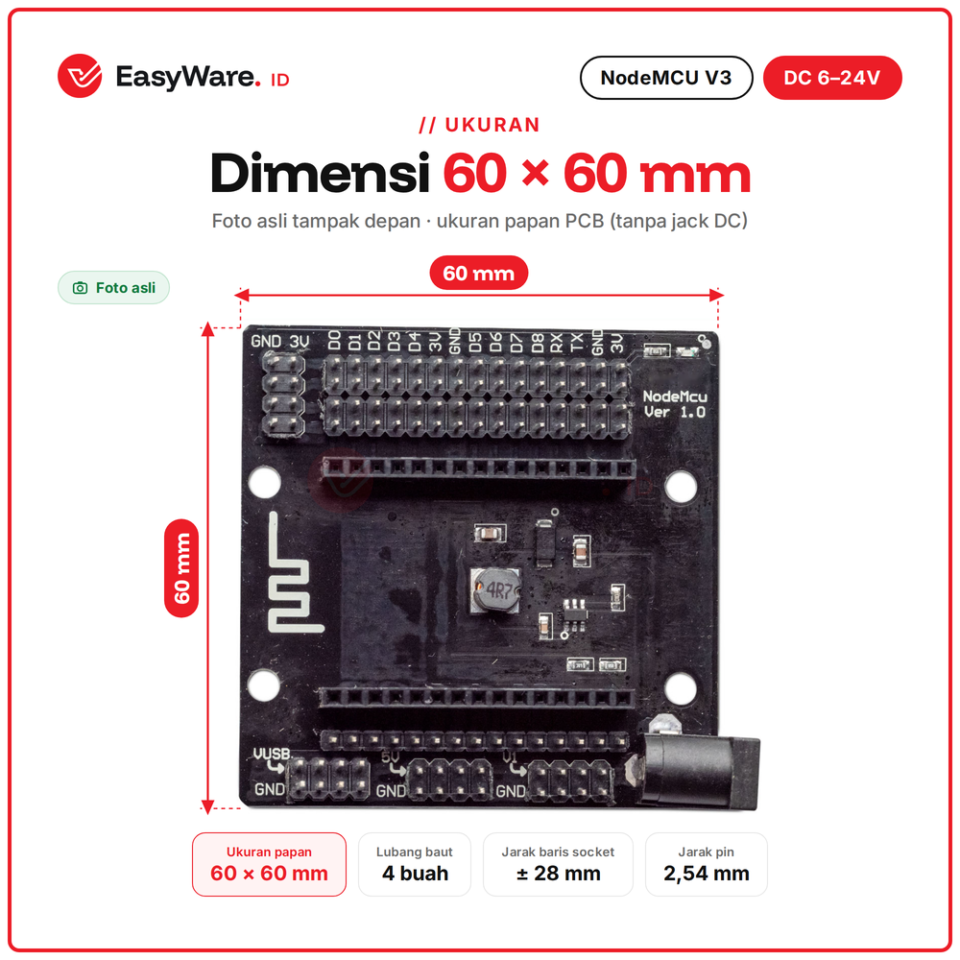

| Ukuran | ± 60 × 60 mm, 4 lubang baut |
| Isi paket | 1 base board (NodeMCU tidak termasuk) |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000668 |

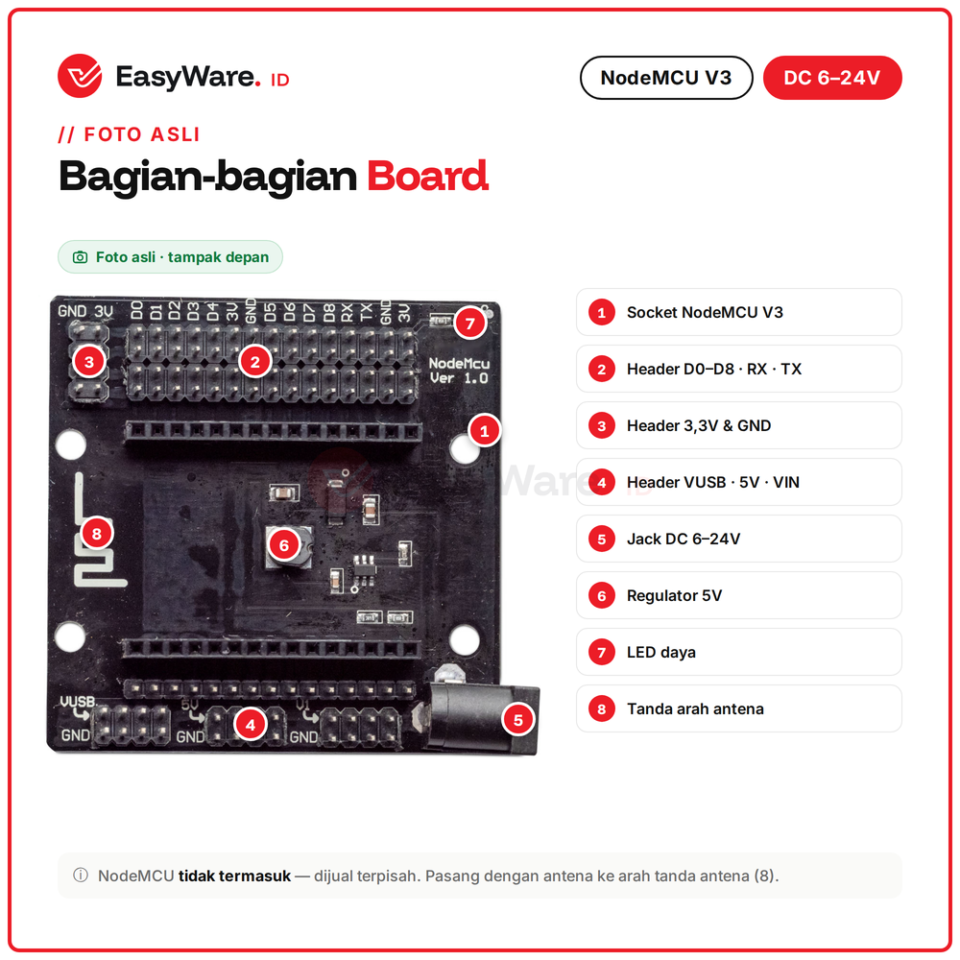

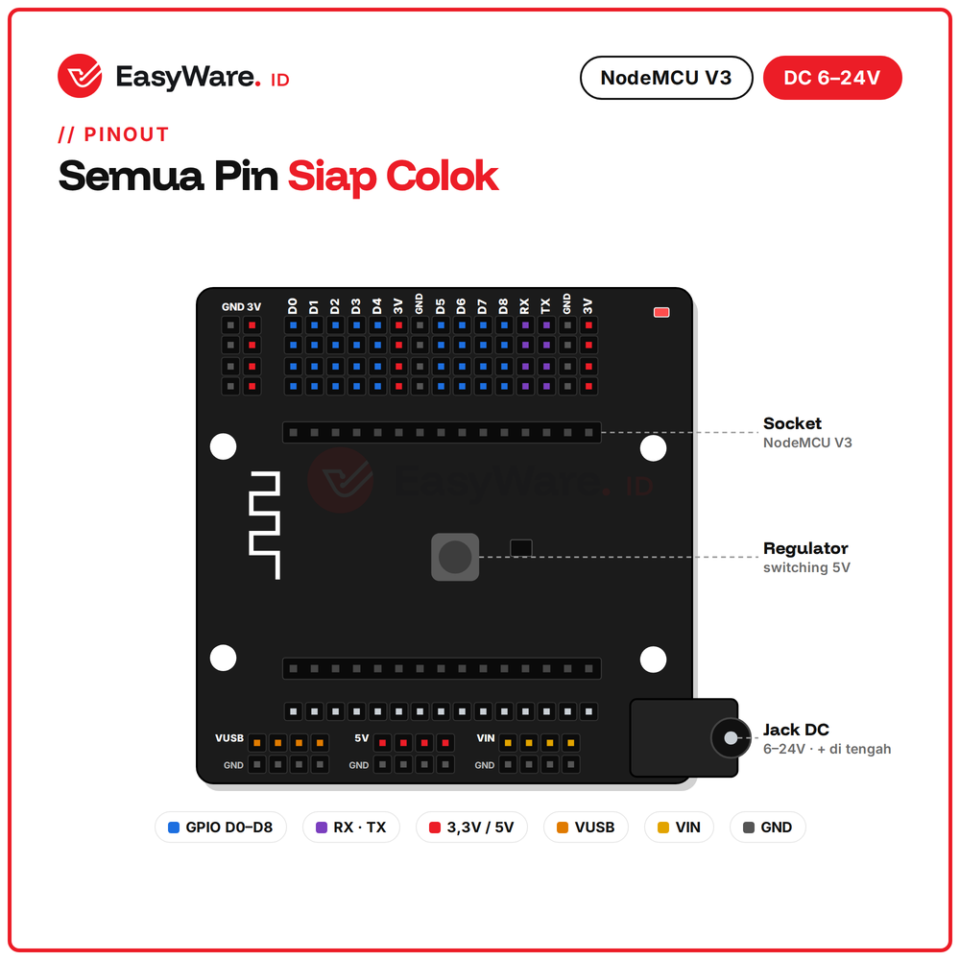

Susunan Header
| Posisi | Isi |
|---|---|
| Baris atas | D0, D1, D2, D3, D4, 3V, GND, D5, D6, D7, D8, RX, TX, GND, 3V |
| Kiri atas | 3V & GND |
| Baris bawah | VUSB/GND · 5V/GND · VIN/GND (tertulis V1 di PCB) |
| Kanan bawah | Jack DC 6–24V |

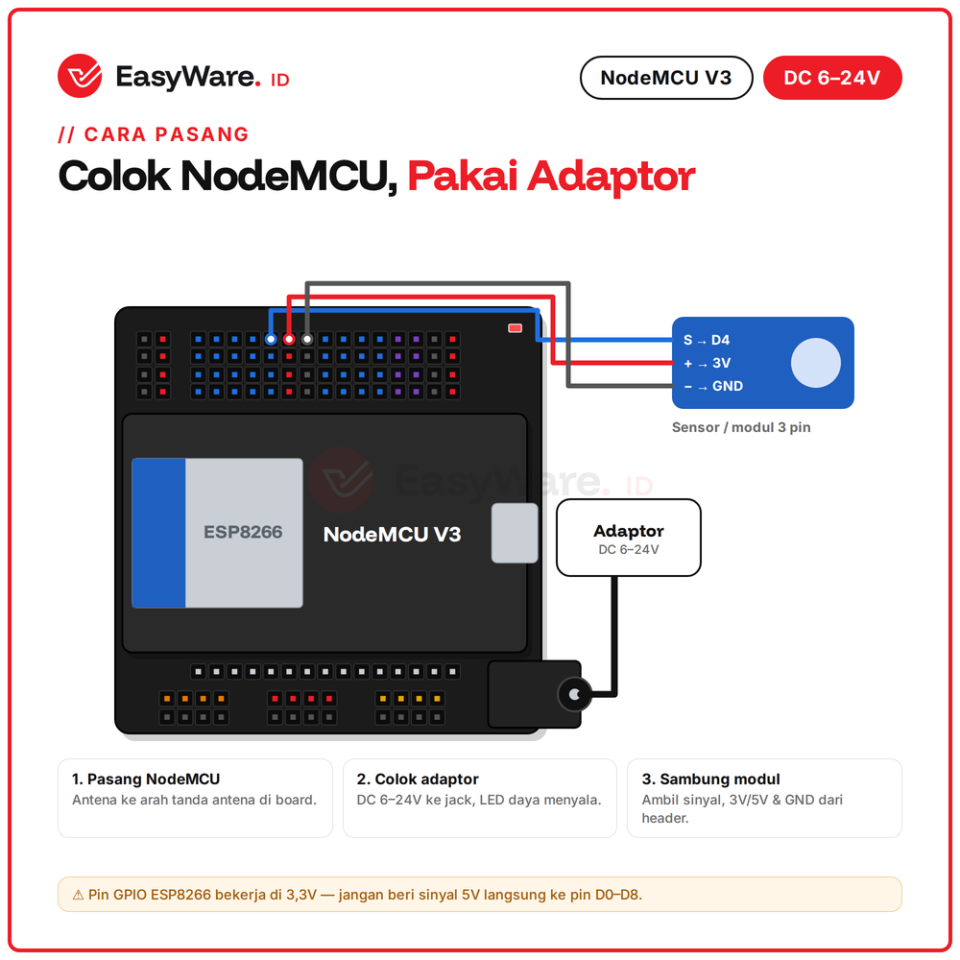

Cara Pakai
- Pasang NodeMCU V3 ke socket dengan antena menghadap tanda antena di board.
- Colok adaptor DC 6–24V ke jack; LED daya menyala.
- Sambungkan modul: sinyal ke kolom Dx, VCC ke 3V atau 5V, GND ke GND.
- Upload program tetap lewat USB NodeMCU seperti biasa.
Perbandingan
| Breadboard | NodeMCU Base Board | |
|---|---|---|
| Kerapian kabel | Mudah lepas | Colok header, lebih kuat |
| NodeMCU V3 (lebar) | Menutup banyak lubang | Pas di socket |
| Daya | Dari USB | Adaptor DC 6–24V |
| Pemasangan di box | Sulit | 4 lubang baut |
Aplikasi
✅ Smart home: relay, lampu, sensor suhu
✅ Prototipe IoT tanpa breadboard
✅ Proyek permanen di box panel
✅ Praktikum ESP8266
FAQ
Apakah NodeMCU sudah termasuk?
Belum. Yang dijual base board saja; NodeMCU V3 dijual terpisah.
Bisa untuk NodeMCU V2 (Amica)?
Tidak pas, karena jarak baris pin V2 lebih sempit. Board ini untuk V3 (Lolin).
Adaptor berapa volt yang disarankan?
Rentang 6–24V bisa dipakai; 9–12V sudah cukup dan regulator tidak terlalu panas.
Apakah header 5V aman untuk pin GPIO?
Header 5V untuk daya modul. Sinyal ke pin D0–D8 harus 3,3V.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
