Motor Shield NodeMCU ESP8266 L293D Driver 2 Motor DC ESP-12E HW-588A Robot WiFi
Di marketplace mulai Rp20.000 · lebih hemat Rp2.000
- Tanpa minimum belanja
- Dapat 18 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

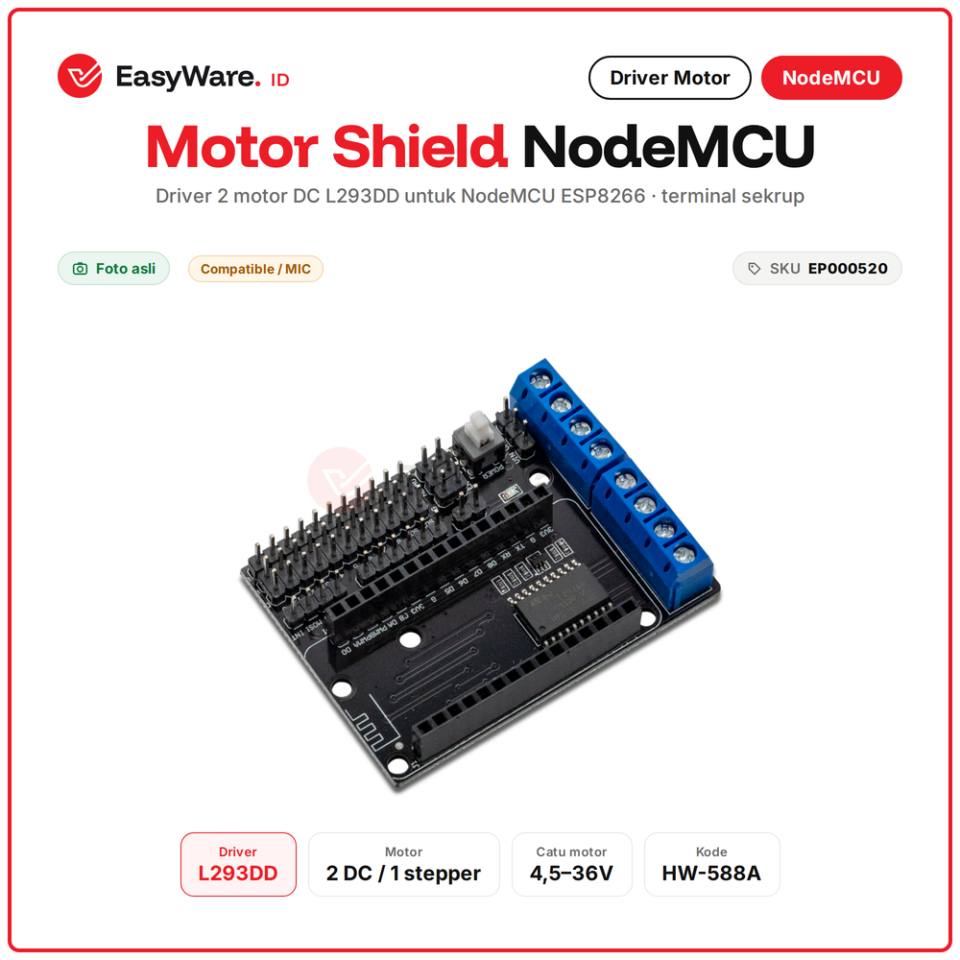

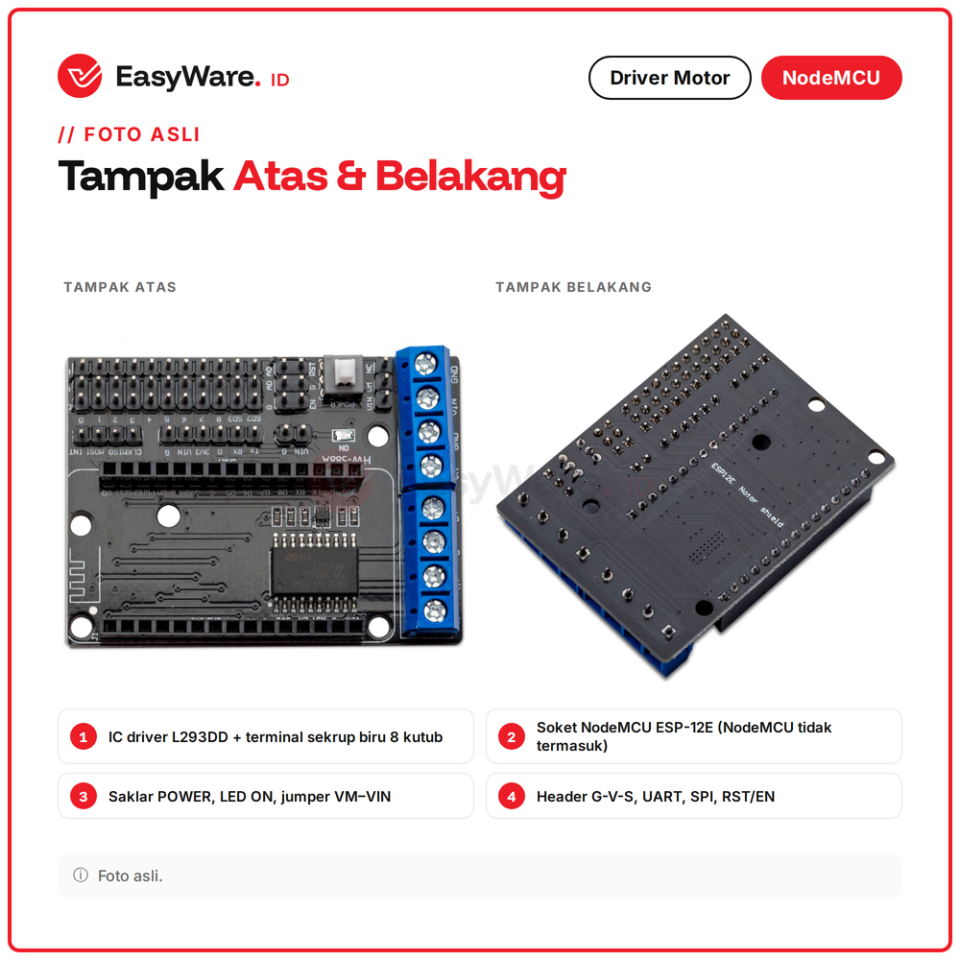

Motor shield untuk NodeMCU ESP8266 (ESP-12E) dengan IC L293DD untuk menggerakkan 2 motor DC atau 1 motor stepper. Tinggal tancapkan NodeMCU, motor disambung ke terminal sekrup. Catu motor 4,5 sampai 36V dan catu kontrol 4,5 sampai 9V bisa disatukan lewat jumper VM-VIN. Semua GPIO juga dikeluarkan ke header G-V-S untuk servo dan sensor.
Shield ini ibarat jembatan antara otak dan otot: NodeMCU memberi perintah lemah, L293DD meneruskannya menjadi arus cukup besar untuk memutar motor maju atau mundur.

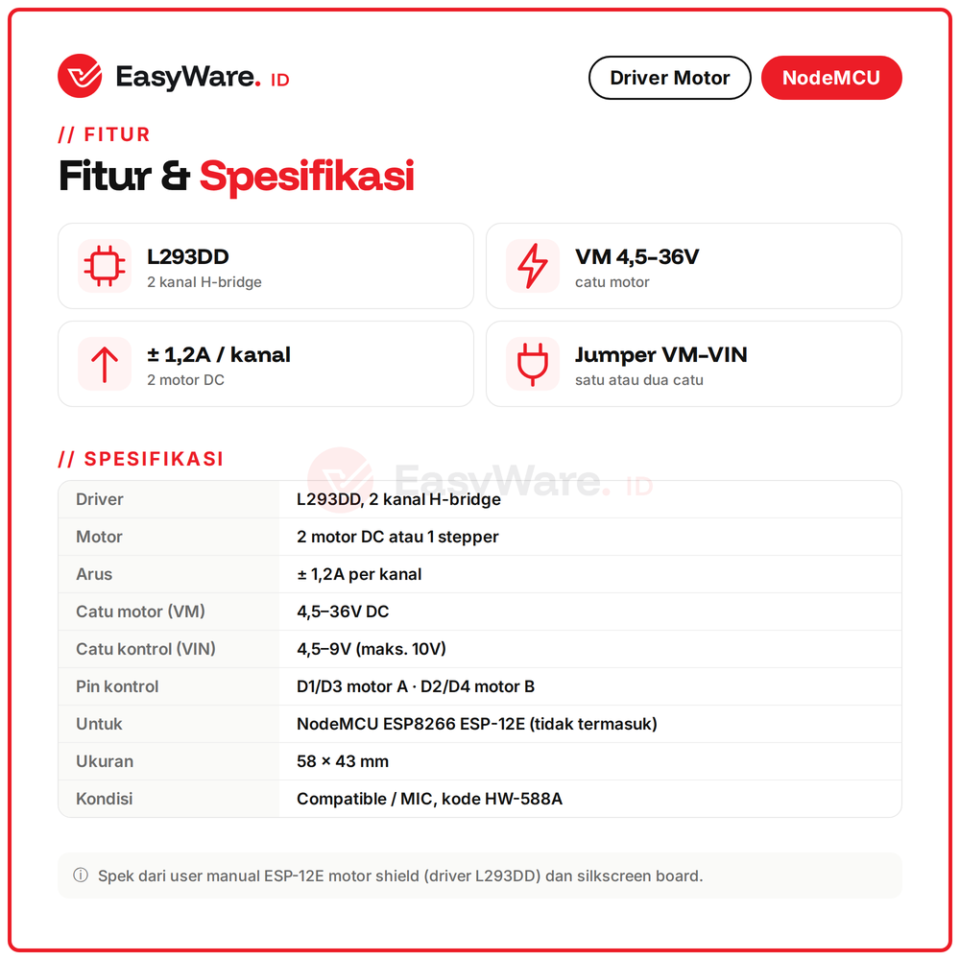

Spesifikasi
| Driver | L293DD, 2 kanal H-bridge |
|---|---|
| Motor | 2 motor DC atau 1 stepper |
| Arus | sekitar 1,2A per kanal |
| Catu motor (VM) | 4,5 sampai 36V DC |
| Catu kontrol (VIN) | 4,5 sampai 9V (maks 10V) |
| Pin kontrol | D1 dan D3 motor A, D2 dan D4 motor B |
| Untuk | NodeMCU ESP8266 ESP-12E (tidak termasuk) |

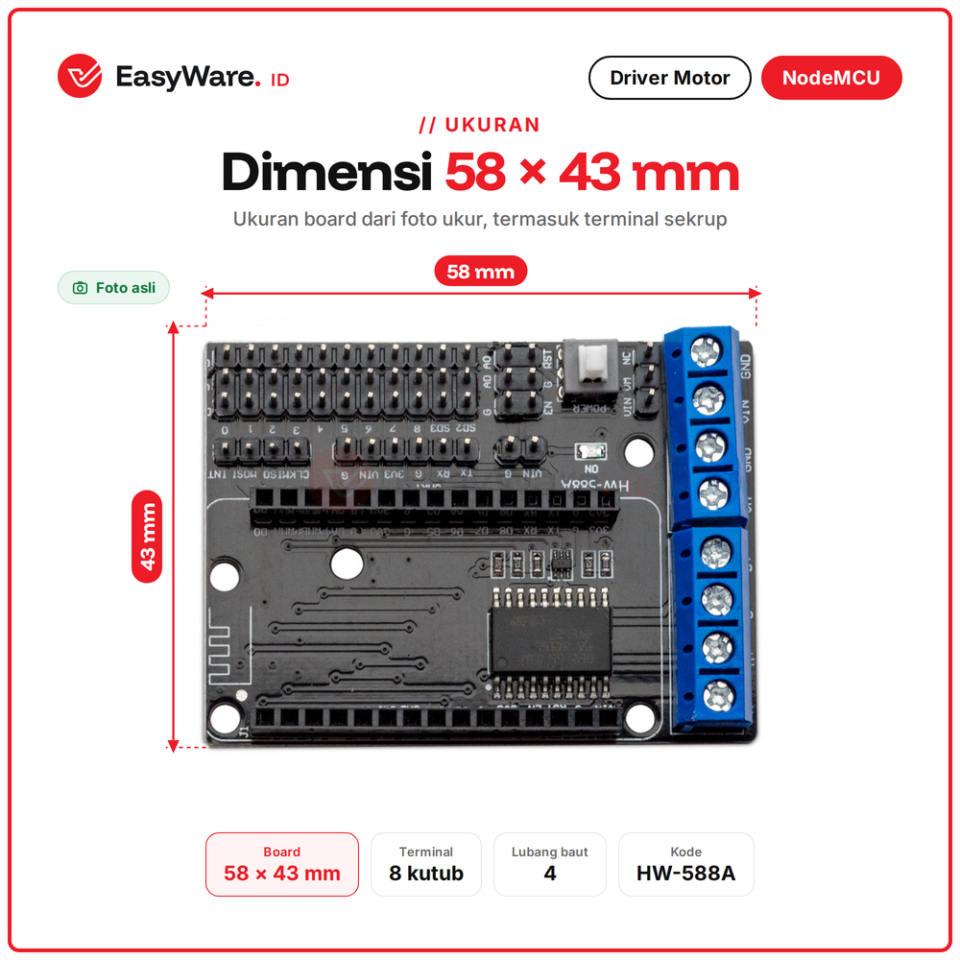

| Ukuran | 58 x 43 mm |
| Kode board | HW-588A |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000520 |

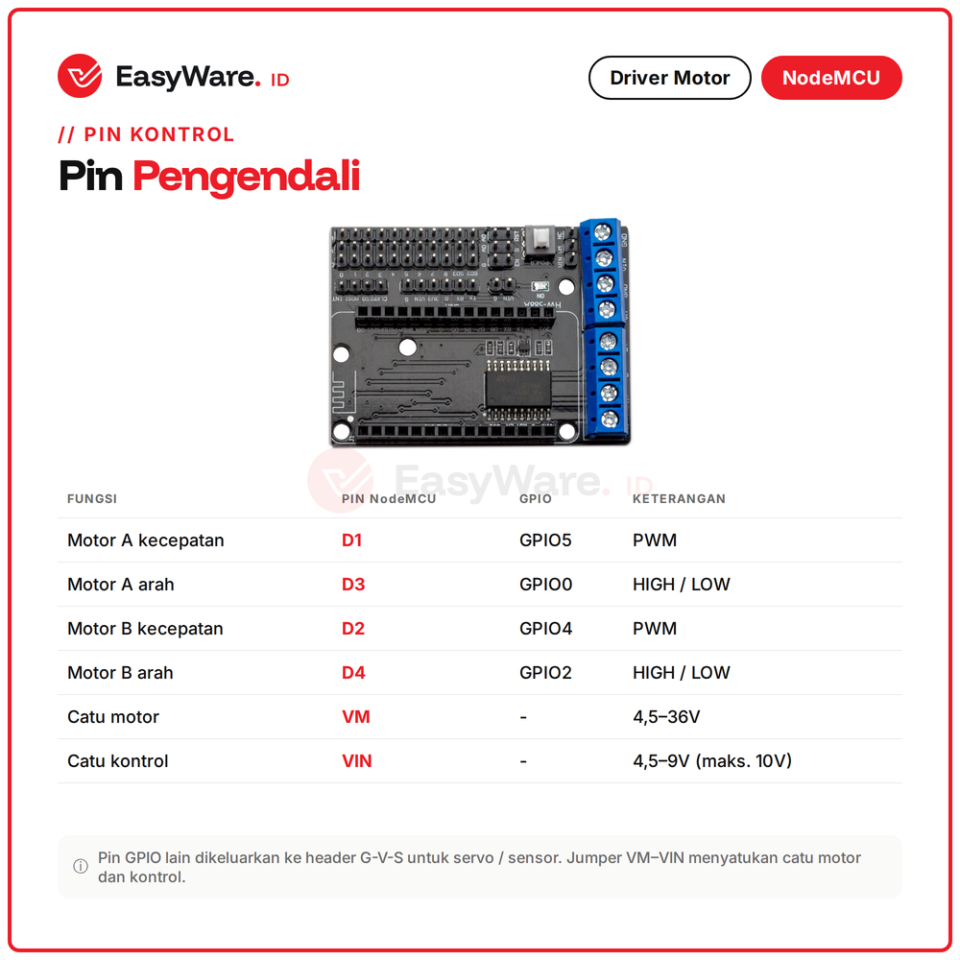

Wiring
| Pin modul | Sambung ke |
|---|---|
| Motor A kecepatan | D1 (GPIO5, PWM) |
| Motor A arah | D3 (GPIO0) |
| Motor B kecepatan | D2 (GPIO4, PWM) |
| Motor B arah | D4 (GPIO2) |

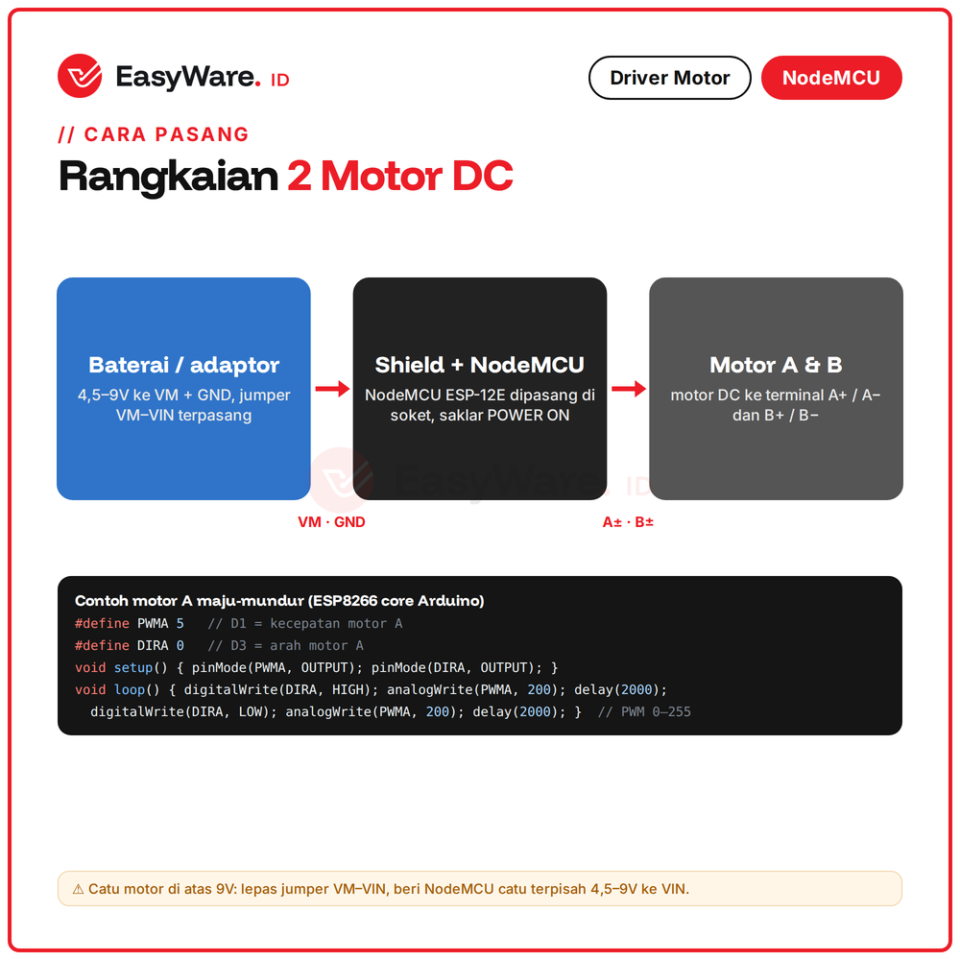

Cara Pakai
- Pasang NodeMCU ESP-12E ke soket shield
- Sambung motor ke terminal A dan B

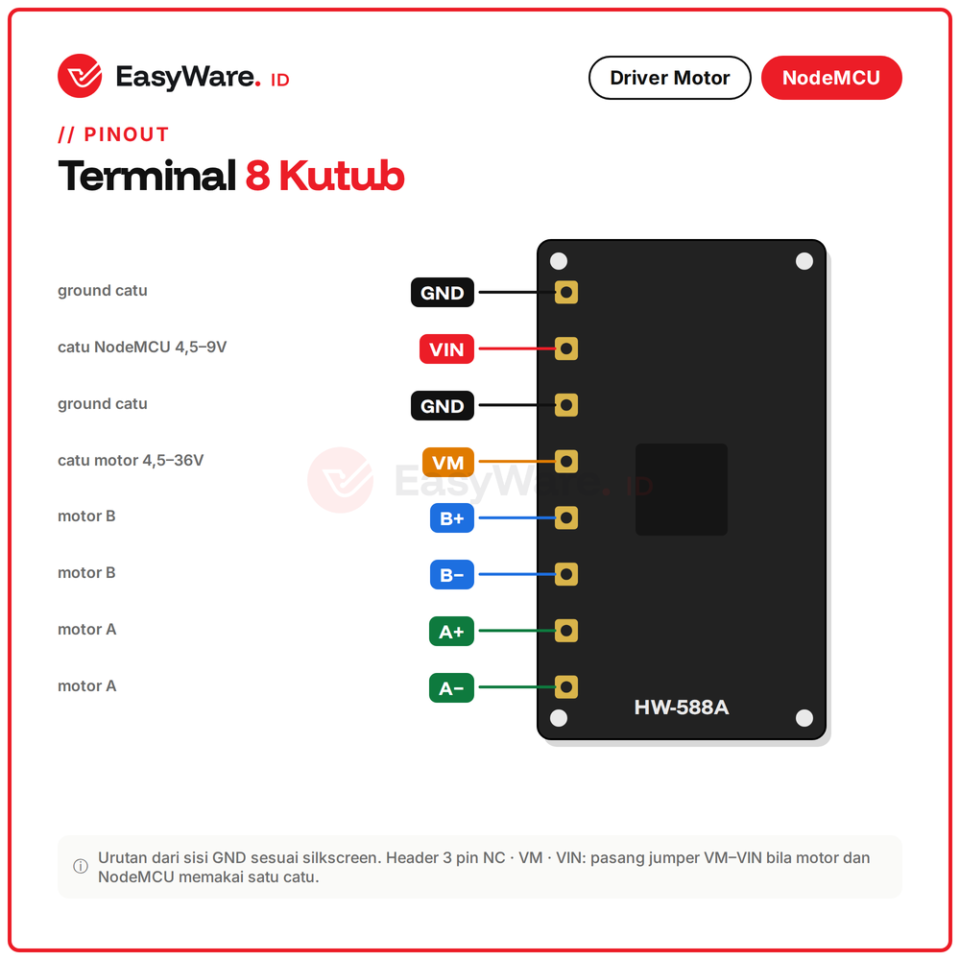

- Sambung baterai 4,5 sampai 9V ke VM dan GND, jumper VM-VIN terpasang
- Nyalakan saklar POWER, atur kecepatan dengan PWM di D1 / D2 dan arah di D3 / D4
Aplikasi
✅ Mobil robot WiFi dikendalikan dari HP
✅ Atur kecepatan pompa dan kipas lewat WiFi
✅ Robot line follower dengan sensor di header G-V-S
✅ Menggerakkan motor stepper kecil
FAQ
NodeMCU versi apa yang cocok?
NodeMCU ESP8266 ESP-12E dengan susunan pin standar, cocokkan lebar soket sebelum dipasang.
Bisa pakai baterai 12V?
Bisa untuk motor (VM), tetapi lepas jumper VM-VIN dan beri NodeMCU catu 4,5 sampai 9V terpisah.
Pin apa untuk mengatur kecepatan?
D1 untuk motor A dan D2 untuk motor B dengan analogWrite.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 27 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | ESP32 & ESP8266 |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Baru

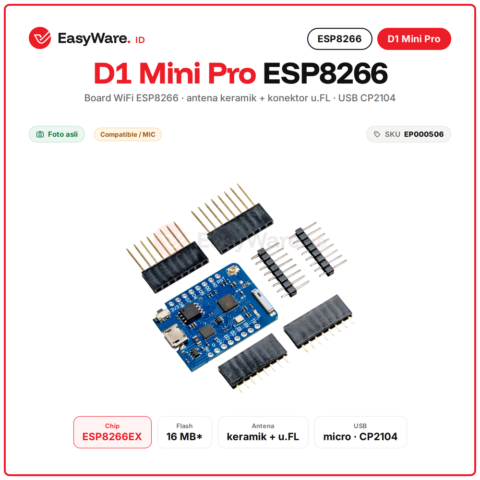

D1 Mini Pro ESP8266 WiFi Board Antena Keramik dan Konektor u.FL Antena Eksternal CP2104 Micro USB IoT
