Modul USB to TTL Type-C Mini CH340C CH340E Serial UART dengan DTR untuk Arduino Pro Mini ESP8266 ESP32 2 Varian (2 Pilihan)
Di marketplace mulai Rp19.900 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 17 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi
Modul konverter USB ke serial UART berukuran mini dengan port USB Type-C. Tersedia 2 varian chip WCH: CH340C (PCB hitam) dan CH340E (PCB ungu), keduanya memakai clock internal tanpa kristal. Header 6 pin 3V3, DTR, RXD, TXD, +5V, GND. Pin DTR membuat upload Arduino Pro Mini bisa otomatis tanpa tekan reset. Header dikirim terpisah, belum disolder.
Modul ini penerjemah kecil: laptop bicara bahasa USB, mikrokontroler bahasa serial TX RX. CH340 menerjemahkan keduanya sehingga alat muncul sebagai port COM.
Spesifikasi
| Chip | EP002069 CH340C (SOP-16), EP002066 CH340E (MSOP-10) |
|---|---|
| USB | Type-C, USB 2.0 full speed |
| Baud rate | 50 bps sampai 2 Mbps |
| Header | 3V3, DTR, RXD, TXD, +5V, GND, jarak 2,54 mm |
| Sinyal modem | DTR untuk reset otomatis |
| Clock | internal, tanpa kristal |
| Driver | CH340 atau CH341SER untuk Windows, macOS, Linux |
| Ukuran | CH340E sekitar 18 x 16 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002069 · EP002066 |
Pilihan Varian
| SKU | Varian |
|---|---|
| EP002069 | CH340C, PCB hitam (chip SOP-16) |
| EP002066 | CH340E, PCB ungu (chip MSOP-10) |
Pin
| Pin | Fungsi |
|---|---|
| 3V3 | keluaran 3,3V, beban kecil |
| DTR | reset otomatis Arduino |
| RXD | terima data, ke TX alat |
| TXD | kirim data, ke RX alat |
| +5V | keluaran 5V dari USB |
| GND | ground bersama |

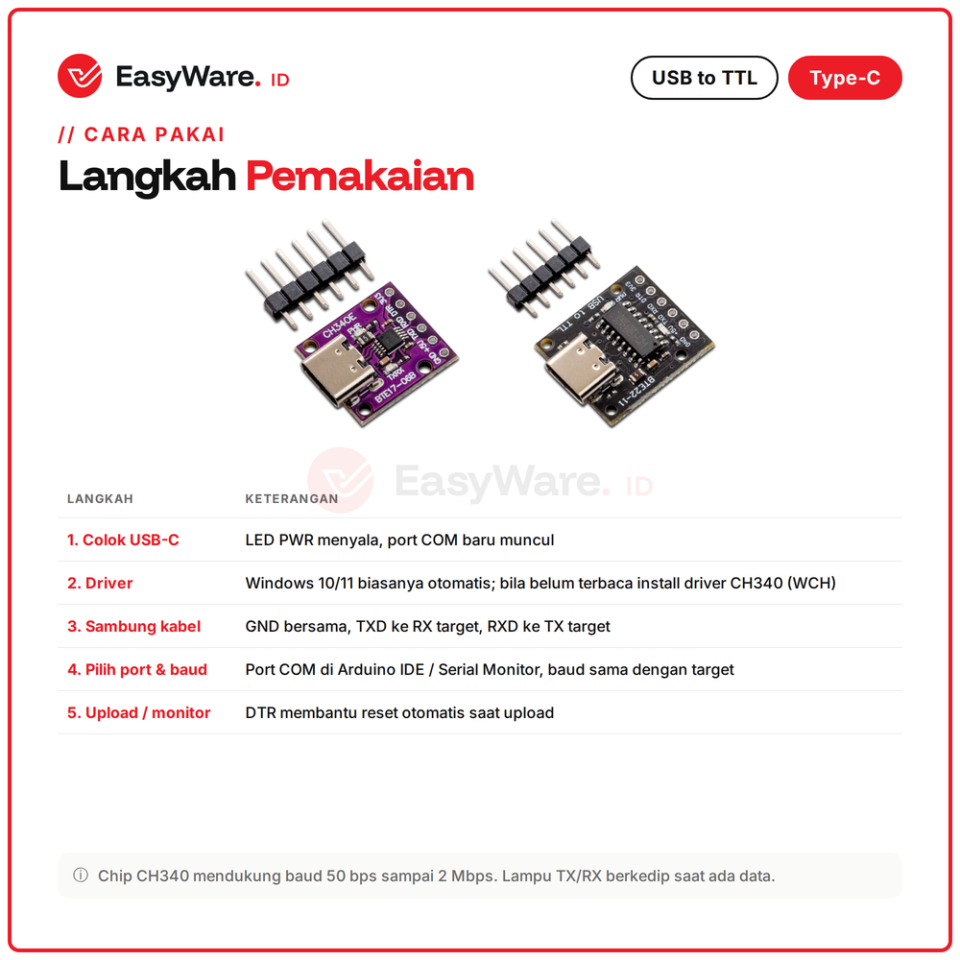

Cara Pakai
- TXD ke RX alat, RXD ke TX alat, GND ke GND, DTR ke DTR/GRN Pro Mini
- Colok kabel USB Type-C data, install driver CH340 bila perlu
- Pilih port USB-SERIAL CH340, samakan baud rate
Perbandingan
| Pilihan | Keterangan |
|---|---|
| CH340C EP002069 | chip SOP-16, PCB hitam |
| CH340E EP002066 | chip MSOP-10, PCB ungu, paling ringkas |
Aplikasi
✅ Upload Arduino Pro Mini dengan reset otomatis lewat DTR
✅ Flash ESP8266 atau ESP32 yang tidak punya USB
✅ Serial monitor dan debug log UART
✅ Konfigurasi HC-05, GPS, dan modul lain lewat AT command
FAQ
Beda kedua varian?
Fungsi dan urutan pin sama. Beda di chip (CH340C atau CH340E), warna, dan ukuran PCB.
Perlu driver?
Windows 10 dan 11 biasanya otomatis. Bila belum, install driver CH340 atau CH341SER.
Bisa upload Pro Mini otomatis?
Bisa, sambungkan pin DTR ke DTR atau GRN Pro Mini.
Kabel USB termasuk?
Tidak, siapkan kabel USB Type-C data.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | ESP32 & ESP8266 |
